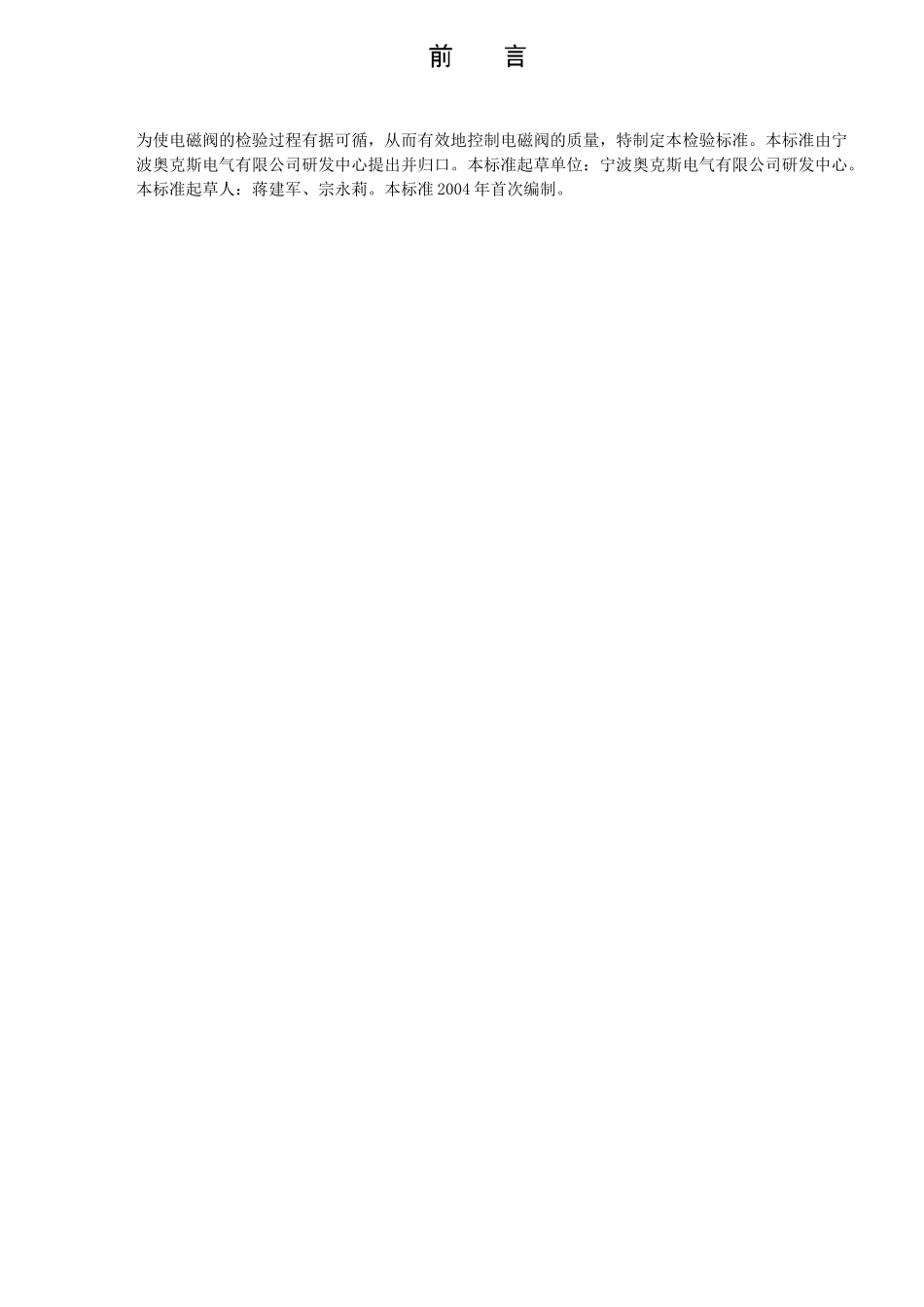

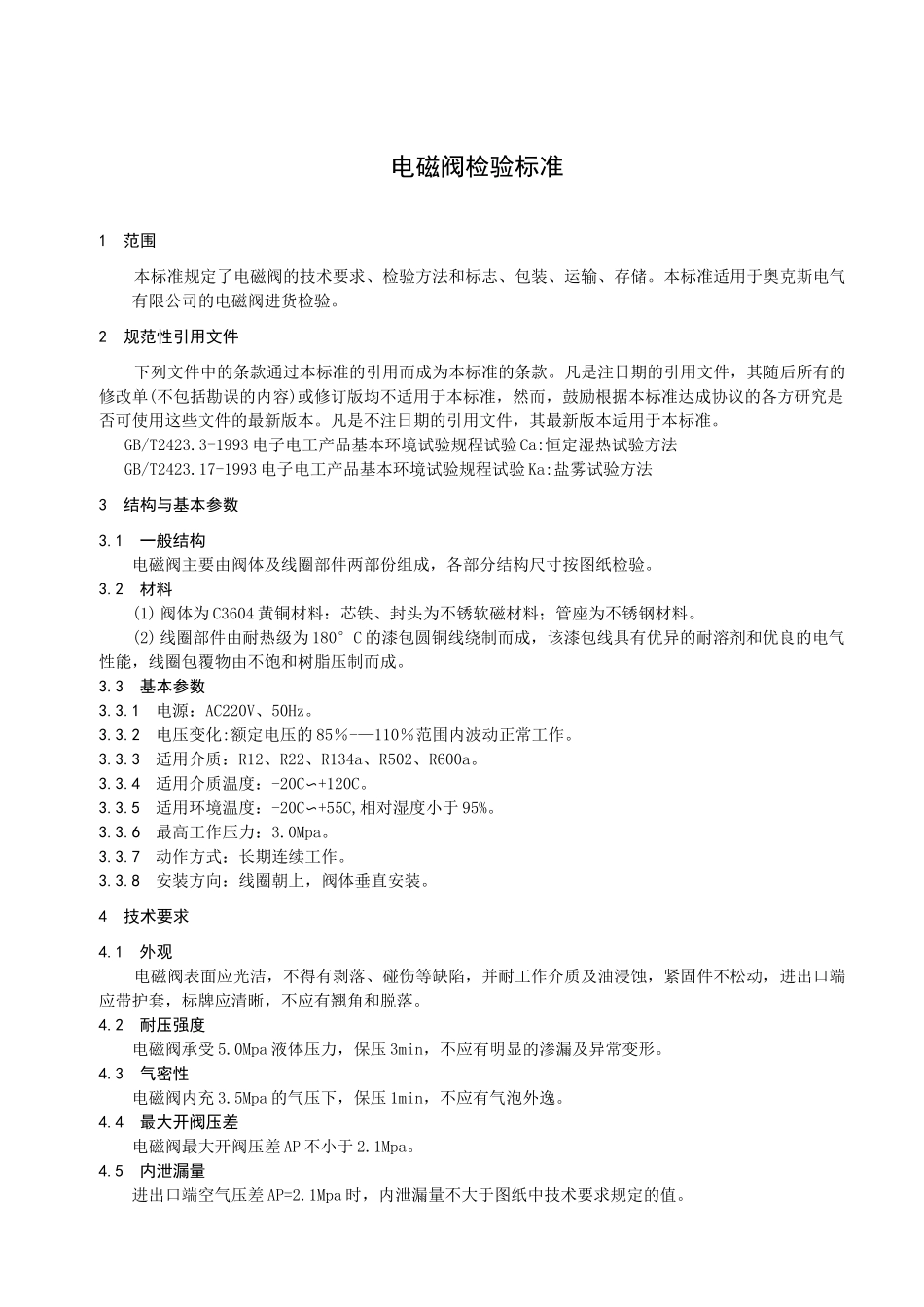

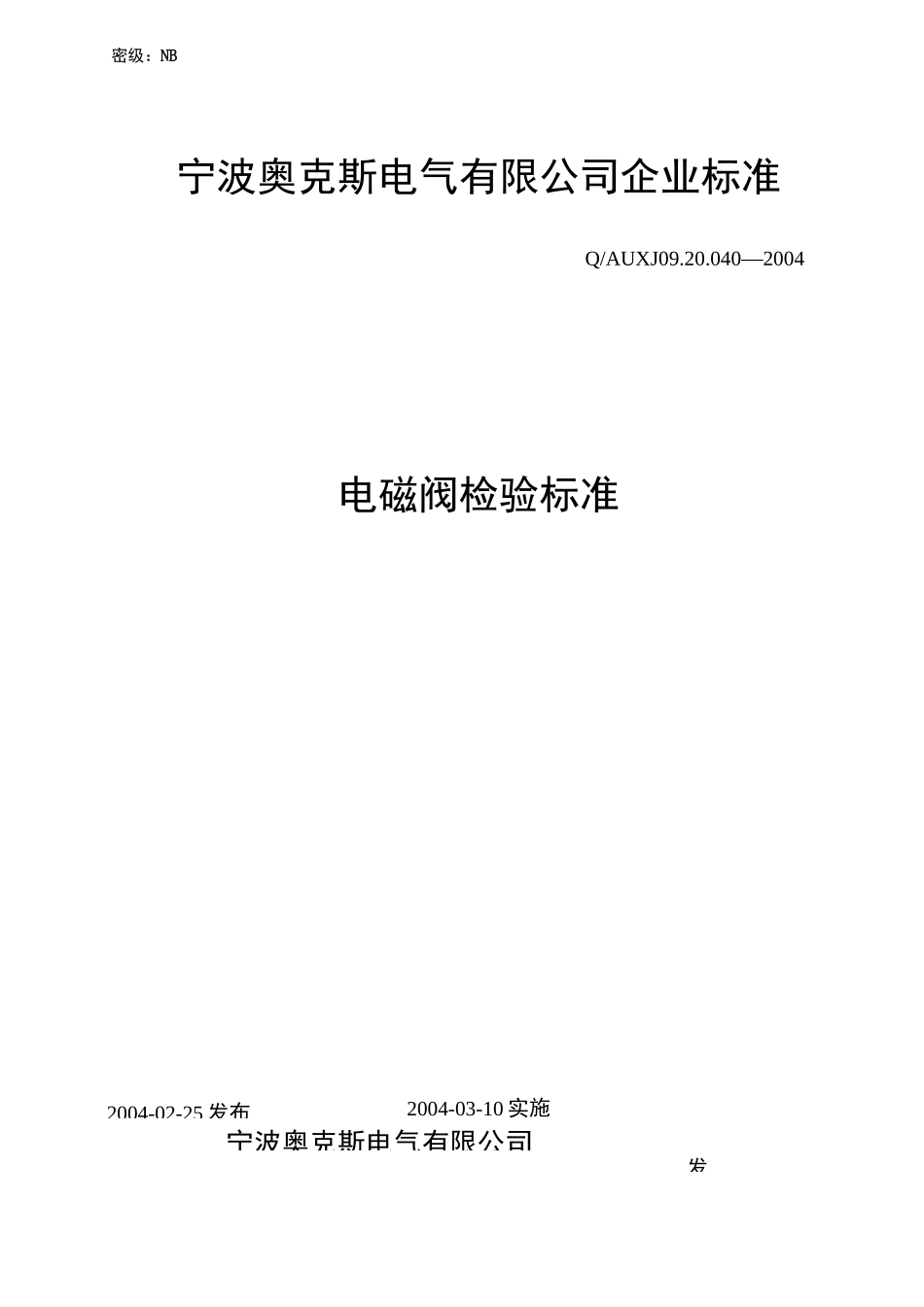

宁波奥克斯电气有限公司发2004-02-25发布密级：NB宁波奥克斯电气有限公司企业标准Q/AUXJ09.20.040—2004电磁阀检验标准2004-03-10实施为使电磁阀的检验过程有据可循，从而有效地控制电磁阀的质量，特制定本检验标准。本标准由宁波奥克斯电气有限公司研发中心提出并归口。本标准起草单位：宁波奥克斯电气有限公司研发中心。本标准起草人：蒋建军、宗永莉。本标准2004年首次编制。电磁阀检验标准1范围本标准规定了电磁阀的技术要求、检验方法和标志、包装、运输、存储。本标准适用于奥克斯电气有限公司的电磁阀进货检验。2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T2423.3-1993电子电工产品基本环境试验规程试验Ca:恒定湿热试验方法GB/T2423.17-1993电子电工产品基本环境试验规程试验Ka:盐雾试验方法3结构与基本参数3.1一般结构电磁阀主要由阀体及线圈部件两部份组成，各部分结构尺寸按图纸检验。3.2材料(1)阀体为C3604黄铜材料：芯铁、封头为不锈软磁材料；管座为不锈钢材料。(2)线圈部件由耐热级为180°C的漆包圆铜线绕制而成，该漆包线具有优异的耐溶剂和优良的电气性能，线圈包覆物由不饱和树脂压制而成。3.3基本参数3.3.1电源：AC220V、50Hz。3.3.2电压变化:额定电压的85％-—110％范围内波动正常工作。3.3.3适用介质：R12、R22、R134a、R502、R600a。3.3.4适用介质温度：-20C〜+120C。3.3.5适用环境温度：-20C〜+55C,相对湿度小于95%。3.3.6最高工作压力：3.0Mpa。3.3.7动作方式：长期连续工作。3.3.8安装方向：线圈朝上，阀体垂直安装。4技术要求4.1外观电磁阀表面应光洁，不得有剥落、碰伤等缺陷，并耐工作介质及油浸蚀，紧固件不松动，进出口端应带护套，标牌应清晰，不应有翘角和脱落。4.2耐压强度电磁阀承受5.0Mpa液体压力，保压3min，不应有明显的渗漏及异常变形。4.3气密性电磁阀内充3.5Mpa的气压下，保压1min，不应有气泡外逸。4.4最大开阀压差电磁阀最大开阀压差AP不小于2.1Mpa。4.5内泄漏量进出口端空气压差AP=2.1Mpa时，内泄漏量不大于图纸中技术要求规定的值。4.6线圈温升电磁阀线圈温升不大于80°C。4.7流量进出口端压差AP=0.21Mpa时，气流量不小于图纸中技术要求规定的值。4.8绝缘电阻电磁阀线圈接线端与外壳间的绝缘电阻不小于100MQ。4.9电气强度电磁阀线圈接线端与外壳间应能承受1800V、50Hz交流电压，历时IS的电气强度试验，无击穿和闪络现象。4.10线圈匝间绝缘线圈没有匝间断路。4.11恒定湿热试验电磁阀经恒定湿热试验后，应符合4.8、4.9条要求。4.12盐雾试验电磁阀经48h盐雾试验后，外露的基体金属无腐蚀，并应符合4.2、4.8、4.9条要求。4.13寿命试验电磁阀工作10万次后，应符合4.2、4.3、4.4、4.6、4.8、4.9条要求，泄漏量不大于4.5条规定泄漏量的2倍。4.14噪声距电磁阀30cm处放置噪声计检测，电磁噪声不大于50dB(A)。4.15常温电阻电磁阀线圈在常温(20±2)C下电阻值应与图纸中技术要求规定的值一致。4.16耐高温电磁阀经120C高温试验后，仍应满足4.3、4.4、4.5、4.7、4.8、4.9条要求。4.17耐低温电磁阀经-30C低温试验后，仍应满足4.3、4.4、4.5、4.7、4.8、4.9条要求。4.18耐温度变化电磁阀经120C与-30C温度变化试验后，应满足4.3、4.4、4.5、4.7、4.8、4.9条。4.19耐振动电磁阀经振动试验后，应满足4.3、4.4、4.5、4.7条要求。5试验方法5.1外观目测。5.2耐压强度试验给电磁阀内施加5.0Mpa水压，保持3min，不得有向外渗漏及异常变形。5.3气密性试验将电磁阀的进口端堵死，在出口端通以3.5Mpa气体，保压1min,检查阀体外表面及各连接处应无气泡外逸。5.4最大开阀压差在电磁阀进口端通气体2.1Mpa时，通187V电压，连续开闭5次，开阀时间间隔为30〜40S，应可靠动作。5.5内泄漏试验在电磁阀进口端通2.1Mpa压力气体时，出口端接气体流量计，开关3次，关闭状态下，测内泄漏量不大于图纸中技术要求规定的值。5.6线圈温...
