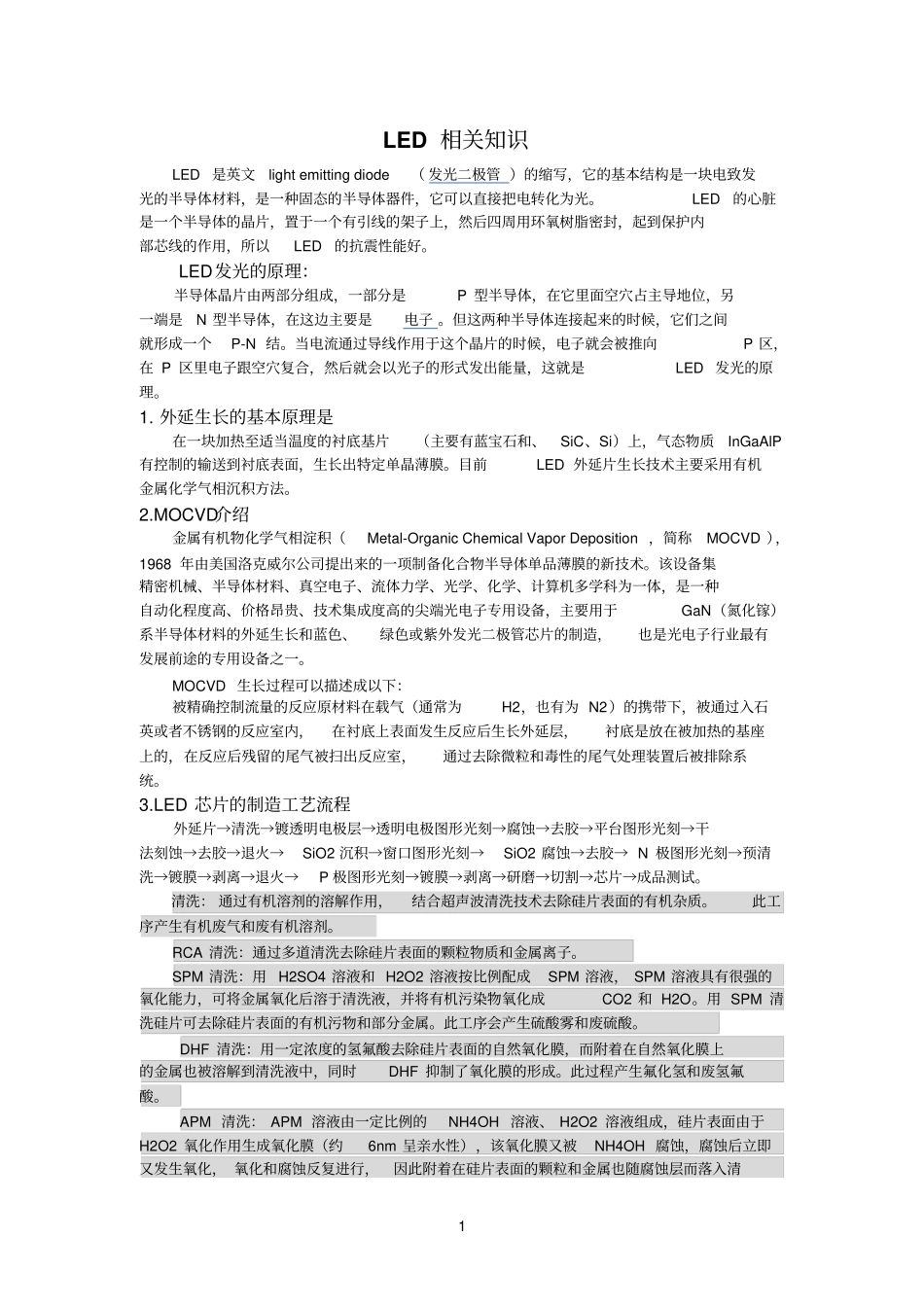

1LED相关知识LED是英文lightemittingdiode（发光二极管）的缩写，它的基本结构是一块电致发光的半导体材料，是一种固态的半导体器件，它可以直接把电转化为光。LED的心脏是一个半导体的晶片，置于一个有引线的架子上，然后四周用环氧树脂密封，起到保护内部芯线的作用，所以LED的抗震性能好。LED发光的原理：半导体晶片由两部分组成，一部分是P型半导体，在它里面空穴占主导地位，另一端是N型半导体，在这边主要是电子。但这两种半导体连接起来的时候，它们之间就形成一个P-N结。当电流通过导线作用于这个晶片的时候，电子就会被推向P区，在P区里电子跟空穴复合，然后就会以光子的形式发出能量，这就是LED发光的原理。1.外延生长的基本原理是在一块加热至适当温度的衬底基片（主要有蓝宝石和、SiC、Si）上，气态物质InGaAlP有控制的输送到衬底表面，生长出特定单晶薄膜。目前LED外延片生长技术主要采用有机金属化学气相沉积方法。2.MOCVD介绍金属有机物化学气相淀积（Metal-OrganicChemicalVaporDeposition，简称MOCVD），1968年由美国洛克威尔公司提出来的一项制备化合物半导体单品薄膜的新技术。该设备集精密机械、半导体材料、真空电子、流体力学、光学、化学、计算机多学科为一体，是一种自动化程度高、价格昂贵、技术集成度高的尖端光电子专用设备，主要用于GaN（氮化镓）系半导体材料的外延生长和蓝色、绿色或紫外发光二极管芯片的制造，也是光电子行业最有发展前途的专用设备之一。MOCVD生长过程可以描述成以下：被精确控制流量的反应原材料在载气（通常为H2，也有为N2）的携带下，被通过入石英或者不锈钢的反应室内，在衬底上表面发生反应后生长外延层，衬底是放在被加热的基座上的，在反应后残留的尾气被扫出反应室，通过去除微粒和毒性的尾气处理装置后被排除系统。3.LED芯片的制造工艺流程外延片→清洗→镀透明电极层→透明电极图形光刻→腐蚀→去胶→平台图形光刻→干法刻蚀→去胶→退火→SiO2沉积→窗口图形光刻→SiO2腐蚀→去胶→N极图形光刻→预清洗→镀膜→剥离→退火→P极图形光刻→镀膜→剥离→研磨→切割→芯片→成品测试。清洗：通过有机溶剂的溶解作用，结合超声波清洗技术去除硅片表面的有机杂质。此工序产生有机废气和废有机溶剂。RCA清洗：通过多道清洗去除硅片表面的颗粒物质和金属离子。SPM清洗：用H2SO4溶液和H2O2溶液按比例配成SPM溶液，SPM溶液具有很强的氧化能力，可将金属氧化后溶于清洗液，并将有机污染物氧化成CO2和H2O。用SPM清洗硅片可去除硅片表面的有机污物和部分金属。此工序会产生硫酸雾和废硫酸。DHF清洗：用一定浓度的氢氟酸去除硅片表面的自然氧化膜，而附着在自然氧化膜上的金属也被溶解到清洗液中，同时DHF抑制了氧化膜的形成。此过程产生氟化氢和废氢氟酸。APM清洗：APM溶液由一定比例的NH4OH溶液、H2O2溶液组成，硅片表面由于H2O2氧化作用生成氧化膜（约6nm呈亲水性），该氧化膜又被NH4OH腐蚀，腐蚀后立即又发生氧化，氧化和腐蚀反复进行，因此附着在硅片表面的颗粒和金属也随腐蚀层而落入清2洗液内。此处产生氨气和废氨水。HPM清洗：由HCl溶液和H2O2溶液按一定比例组成的HPM，用于去除硅表面的钠、铁、镁和锌等金属污染物。此工序产生氯化氢和废盐酸。LED外延片：LED外延片生长的基本原理是：在一块加热至适当温度的衬底基片(主要有蓝宝石和、SiC、Si)上，气态物质InGaAlP有控制的输送到衬底表面，生长出特定单晶薄膜。目前LED外延片生长技术主要采用有机金属化学气相沉积方法。LED外延片衬底材料是半导体照明产业技术发展的基石。不同的衬底材料，需要不同的LED外延片生长技术、芯片加工技术和器件封装技术，衬底材料决定了半导体照明技术的发展路线。LED外延片衬底材料选择特点：1、结构特性好，外延材料与衬底的晶体结构相同或相近、晶格常数失配度小、结晶性能好、缺陷密度小2、界面特性好，有利于外延材料成核且黏附性强3、化学稳定性好，在外延生长的温度和气氛中不容易分解和腐蚀4、热学性能好，包括导热性好和热失配度小5、导电性好，能制成上下结构6、光学性能好，制作的器件所发出的光被衬底吸收小7、机械性能好，器件容...
