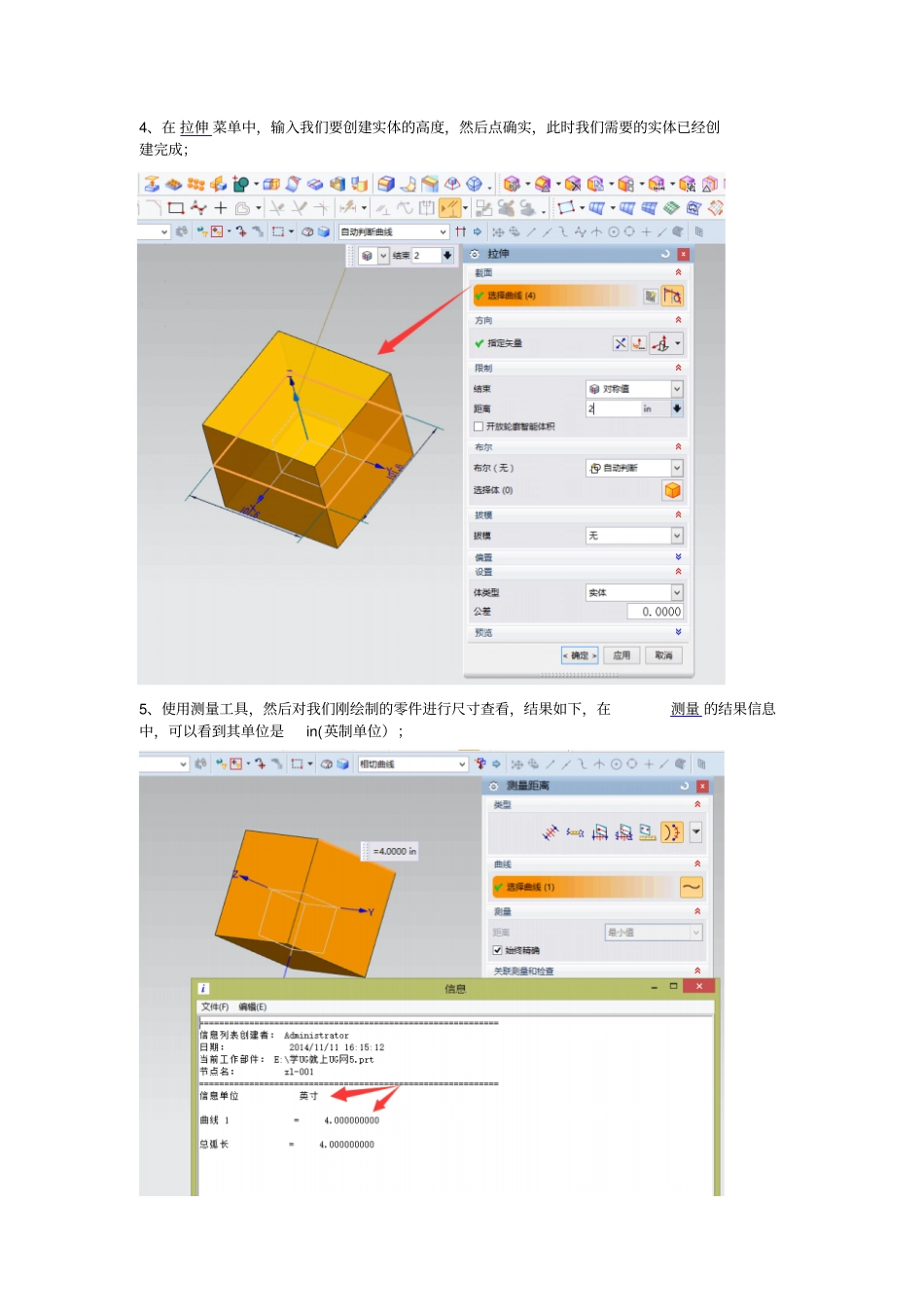

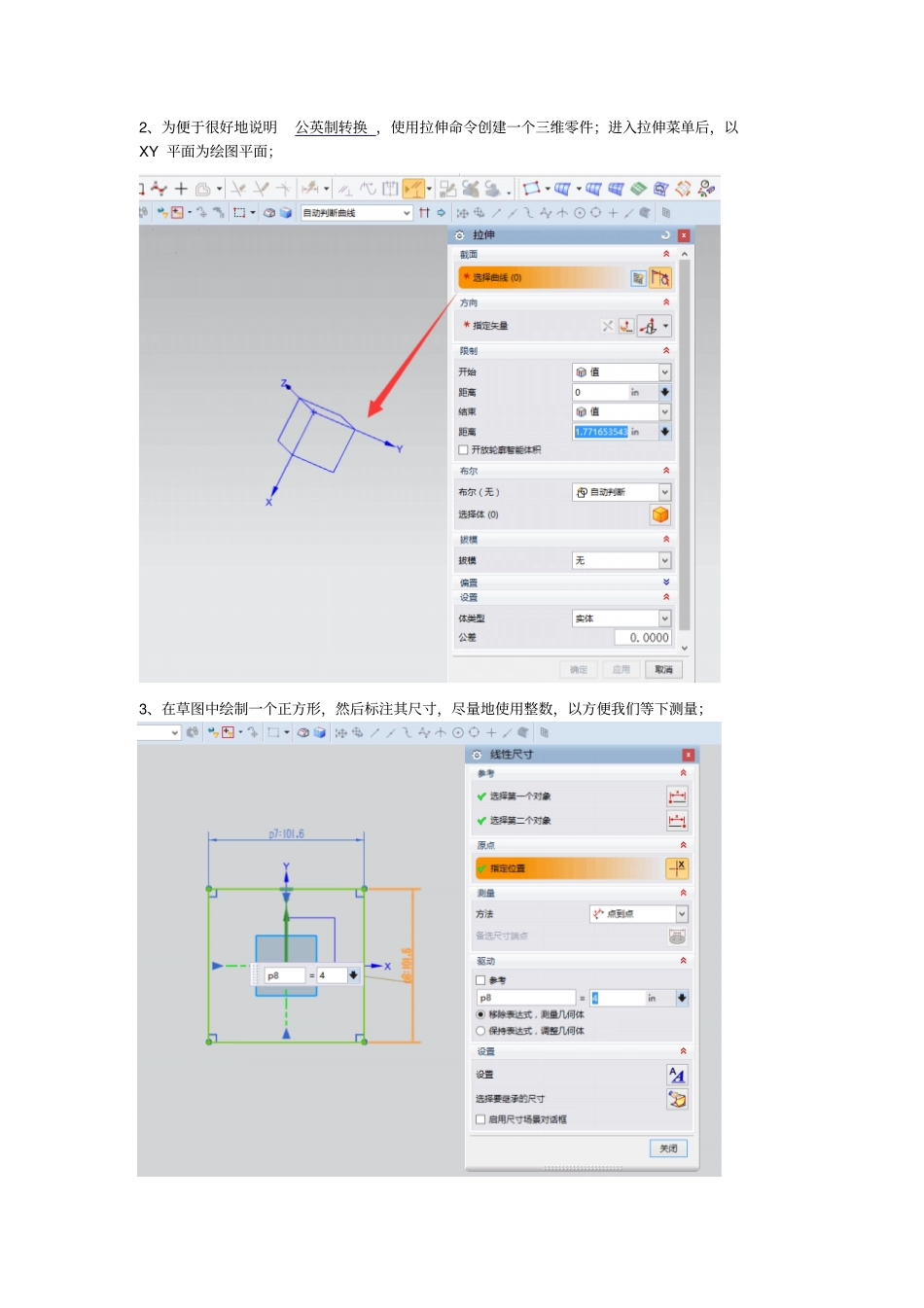

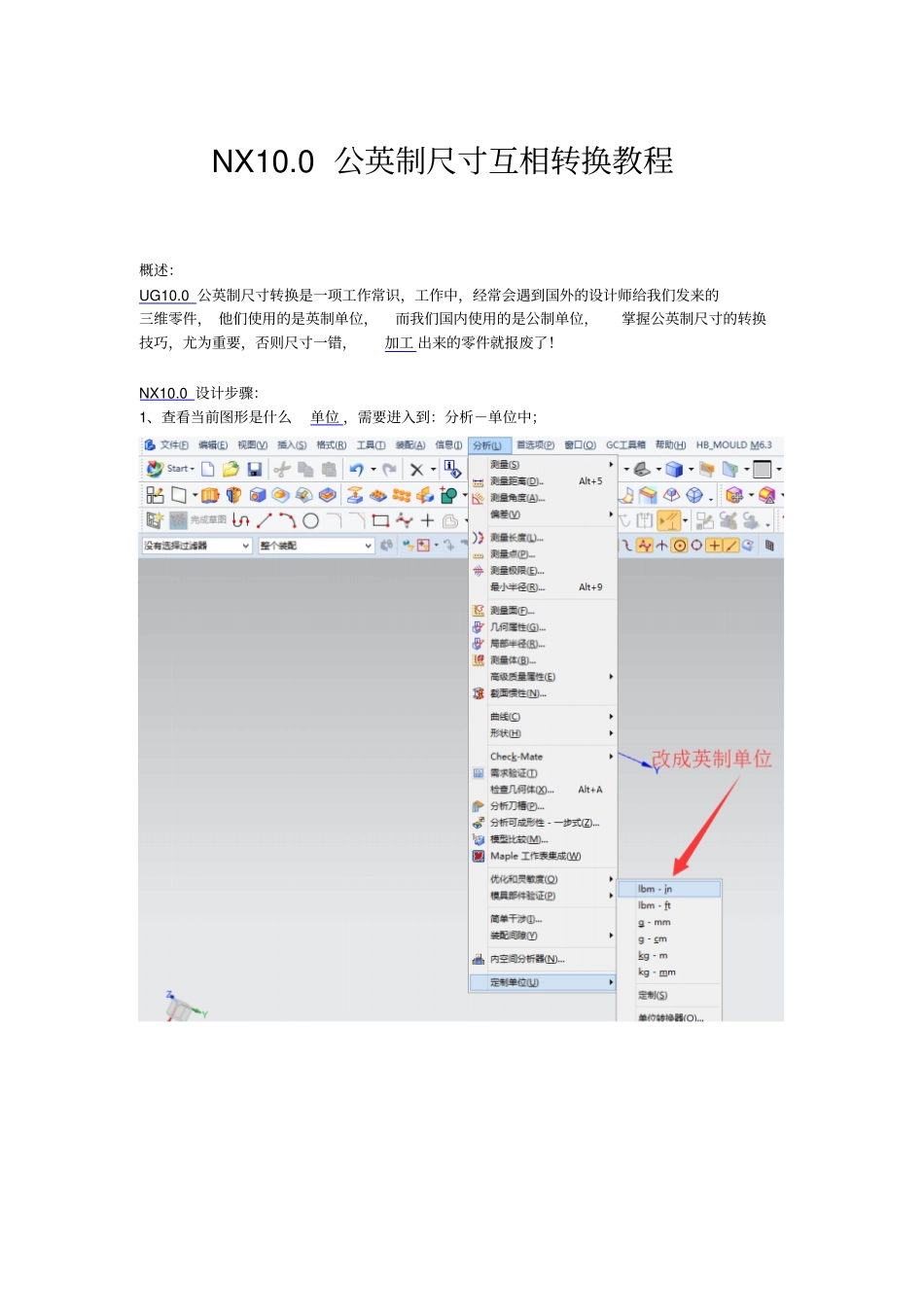

NX10.0公英制尺寸互相转换教程概述:UG10.0公英制尺寸转换是一项工作常识,工作中,经常会遇到国外的设计师给我们发来的三维零件,他们使用的是英制单位,而我们国内使用的是公制单位,掌握公英制尺寸的转换技巧,尤为重要,否则尺寸一错,加工出来的零件就报废了!NX10.0设计步骤:1、查看当前图形是什么单位,需要进入到:分析-单位中;2、为便于很好地说明公英制转换,使用拉伸命令创建一个三维零件;进入拉伸菜单后,以XY平面为绘图平面;3、在草图中绘制一个正方形,然后标注其尺寸,尽量地使用整数,以方便我们等下测量;4、在拉伸菜单中,输入我们要创建实体的高度,然后点确实,此时我们需要的实体已经创建完成;5、使用测量工具,然后对我们刚绘制的零件进行尺寸查看,结果如下,在测量的结果信息中,可以看到其单位是in(英制单位);6、要想把英制单位改变成公制,需要执行:分析-单位,把其切换成mm/g;如图1,为检验我们转换的是否正确,可以再次使用测量工作,如图2所示,结果是公制,那么按照本经验公英制尺寸转换是准确无误的。
