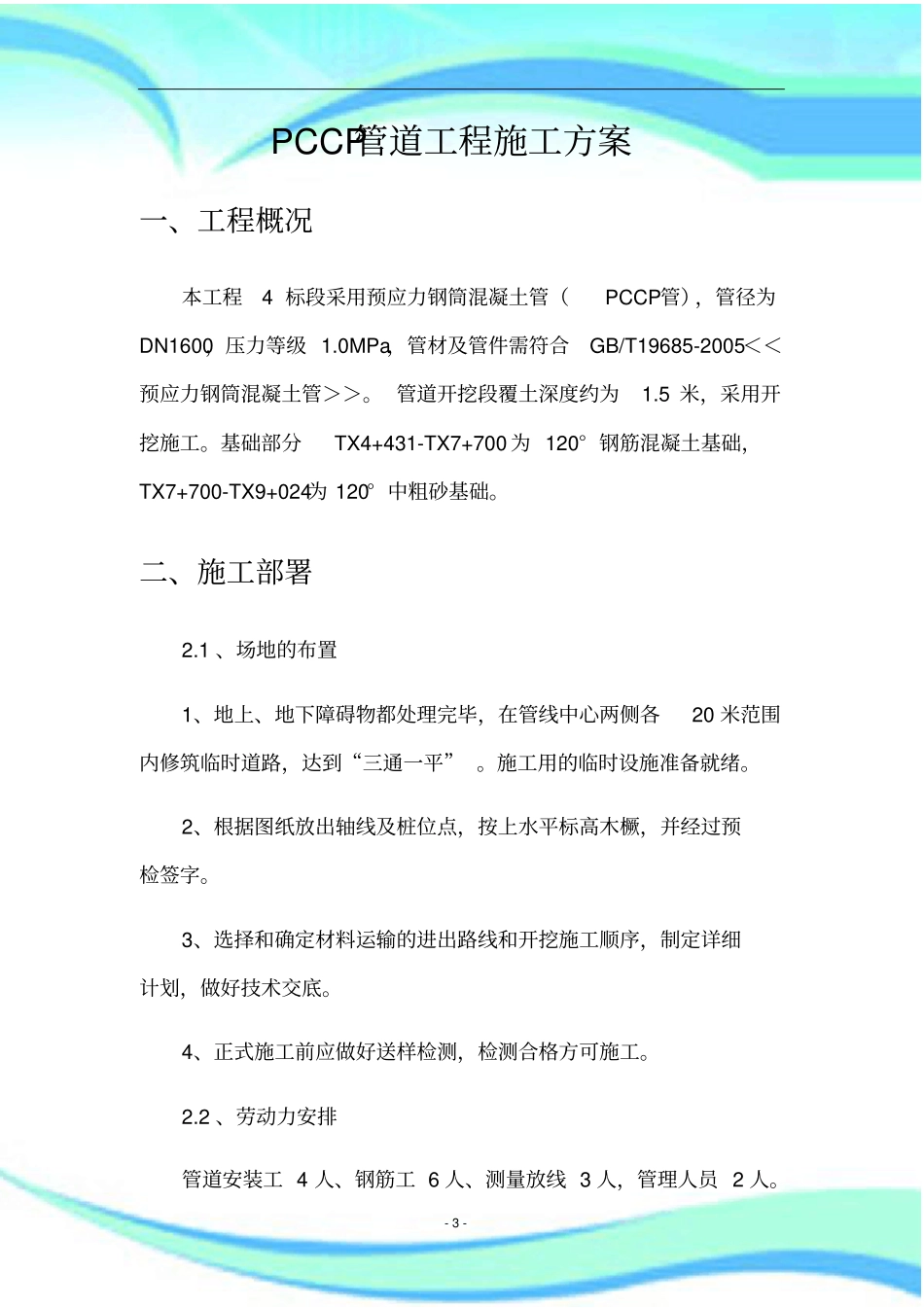

PCCP管道施工方案2————————————————————————————————作者：————————————————————————————————日期：-3-PCCP管道工程施工方案一、工程概况本工程4标段采用预应力钢筒混凝土管（PCCP管），管径为DN1600，压力等级1.0MPa，管材及管件需符合GB/T19685-2005＜＜预应力钢筒混凝土管＞＞。管道开挖段覆土深度约为1.5米，采用开挖施工。基础部分TX4+431-TX7+700为120°钢筋混凝土基础，TX7+700-TX9+024为120°中粗砂基础。二、施工部署2.1、场地的布置1、地上、地下障碍物都处理完毕，在管线中心两侧各20米范围内修筑临时道路，达到“三通一平”。施工用的临时设施准备就绪。2、根据图纸放出轴线及桩位点，按上水平标高木橛，并经过预检签字。3、选择和确定材料运输的进出路线和开挖施工顺序，制定详细计划，做好技术交底。4、正式施工前应做好送样检测，检测合格方可施工。2.2、劳动力安排管道安装工4人、钢筋工6人、测量放线3人，管理人员2人。-4-2.3、主要机械设备需求计划表序号机械或设备名称型号规格单位数量1300反铲挖掘机台22钢筋切断机GQ40台13钢筋弯曲机GW40台14轮式吊车30T台15电弧焊机BX-330台26精密水准仪NI005A台18全站仪DTM622R台19平板船自制座1三、施工方法及技术要求材料采购→PCCP管运输→材料堆放→二次运输→预制管枕安装→管道吊装→垫层浇筑→基础钢筋加工绑扎→支护模板→基础浇筑（每50m浇筑一次底板）。第一节材料设备采购我公司承诺PCCP管道采购严格按招标文件的要求进行采购，同时满足以下要求：-5-一、本工程主要材料设备1、PCCP管DN1600：3943米；2、PCCP管道配件等；二、设备材料控制1、待验收的PCCP管及配件必须附有出厂证明书。凡标志技术条件不明、技术指标不符合标准规定或设计要求的管子不得接收。证书应包括：钢材的检测合格报告，水泥及骨料的检测合格报告，混凝土检测合格报告，PCCP管外防腐涂层的试验报告等。2、由经培训合格的专职质检人员，按技术规范对每一节PCCP管件进行检查验收，察看管件是否有超过规范要求的裂纹、裂缝、损伤，承插口和插口部位是否破损，逐个检查橡胶圈是否合格，椭圆度误差是否在允许范围内、外保护层有无脱落等。对不能符合本工程要求的管件，不得用于安装，对有些PCCP管件虽有缺陷，经修复并经鉴定合格，征得项目监理认可后才能使用。3、PCCP安装采用的橡胶密封圈材质符合PCCP管材制造标准的技术要求的规定。进行胶圈外观质量检查，橡胶圈为圆形实心胶圈，表面不应有气孔、裂缝、重皮、平面扭曲、肉眼可见的杂质及有碍使用和影响密封效果的缺陷。PCCP管材制作承包人应提供胶圈满足规范要求的质量合格报告及对应用水无害的证明书。4、PCCP管应采用无接头实心胶圈或每根胶圈最多允许有1个接-6-头，但接头的性能不得低于母材的性能标准，现场应抽取1％的数量进行接头强度试验。5、在检修阀井、镇墩、排空阀井、排气阀井、分水阀井上、下游各相邻两节管接口处及地基变化、易产生不均匀沉陷的部位的PCCP管道接口处的内、外壁缝隙内，部分填充聚硫密封胶。聚硫密封胶符合现行的国家标准《食品安全毒理学评价和方法》（GB15193-94），属实际无毒类和行业标准《聚硫建筑密封膏》JC/T483-92（96），有产品合格证和产品性能说明书，并应标明生产厂家、规格和生产日期。聚硫密封胶的技术指标尚应符合下列规定：产品特性：与混凝土、砖具有良好的粘接力，优越的水密性、气密性、耐久性、无毒型和高延伸性。密度：1.6±0.1g/cm3；最大拉伸强度：≥0.8MPa；最大伸长率：>300%；低温柔性：-30℃无裂纹；定伸恢复率：≥90%；表干时间：≤24h；适用期：2~6h；下垂度：≤3mm；-7-渗出性指数：≤4。三、采购计划的制定1、项目部根据工程技术科、计划科等部门提供的本工程物资需求计划、补充计划以及按工程形象进度编制的分月度需求计划，编报材料采购计划。2、采购计划内容包括：物资名称、规格及型号、计划需用数量、最迟到货时间，同时说明：质量标准、使用部位名称、其它要求（如标识、分承包方）等。3、采购计划经项目部技术、财务等部门会签，由主管领导审批。四、...
