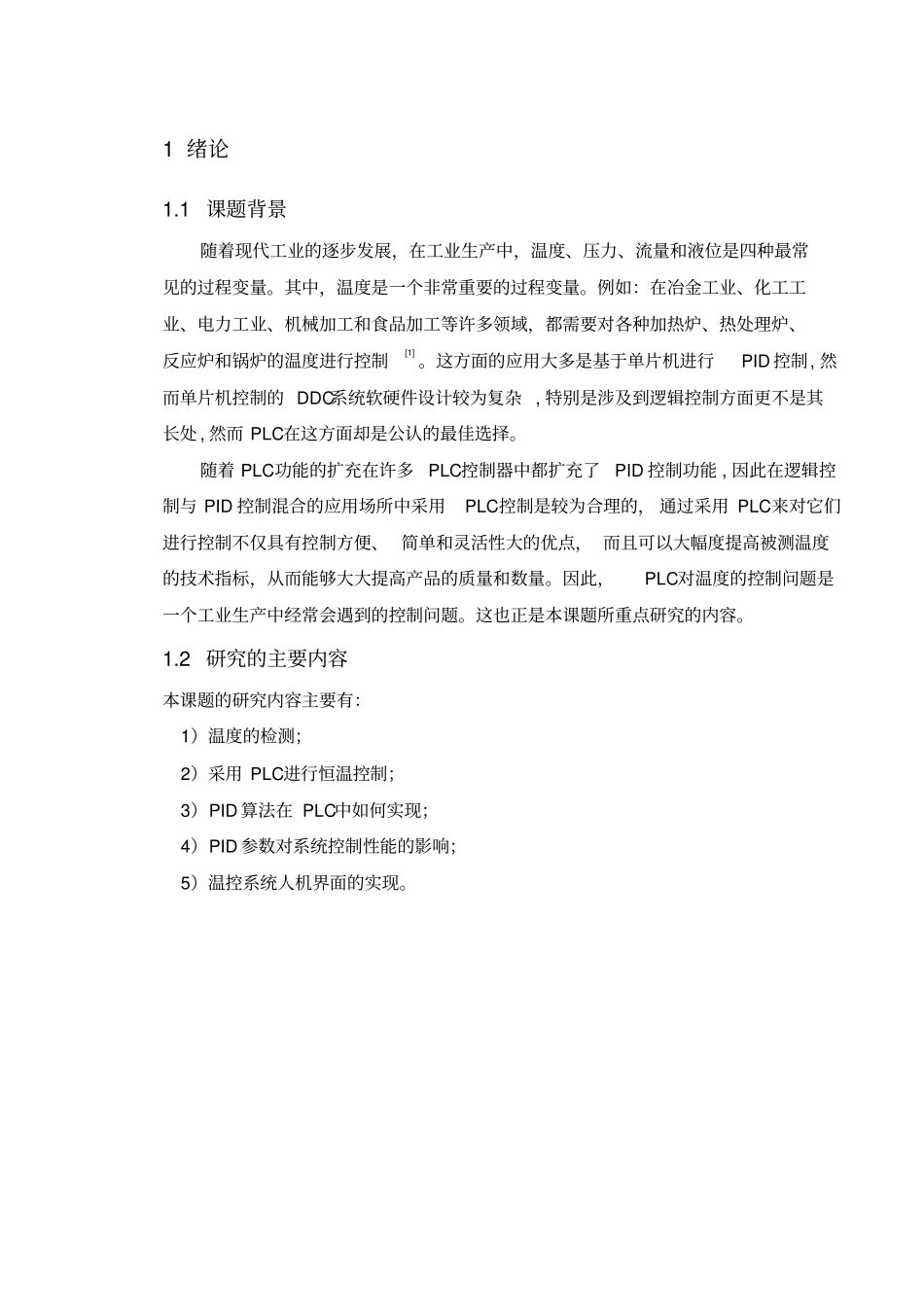

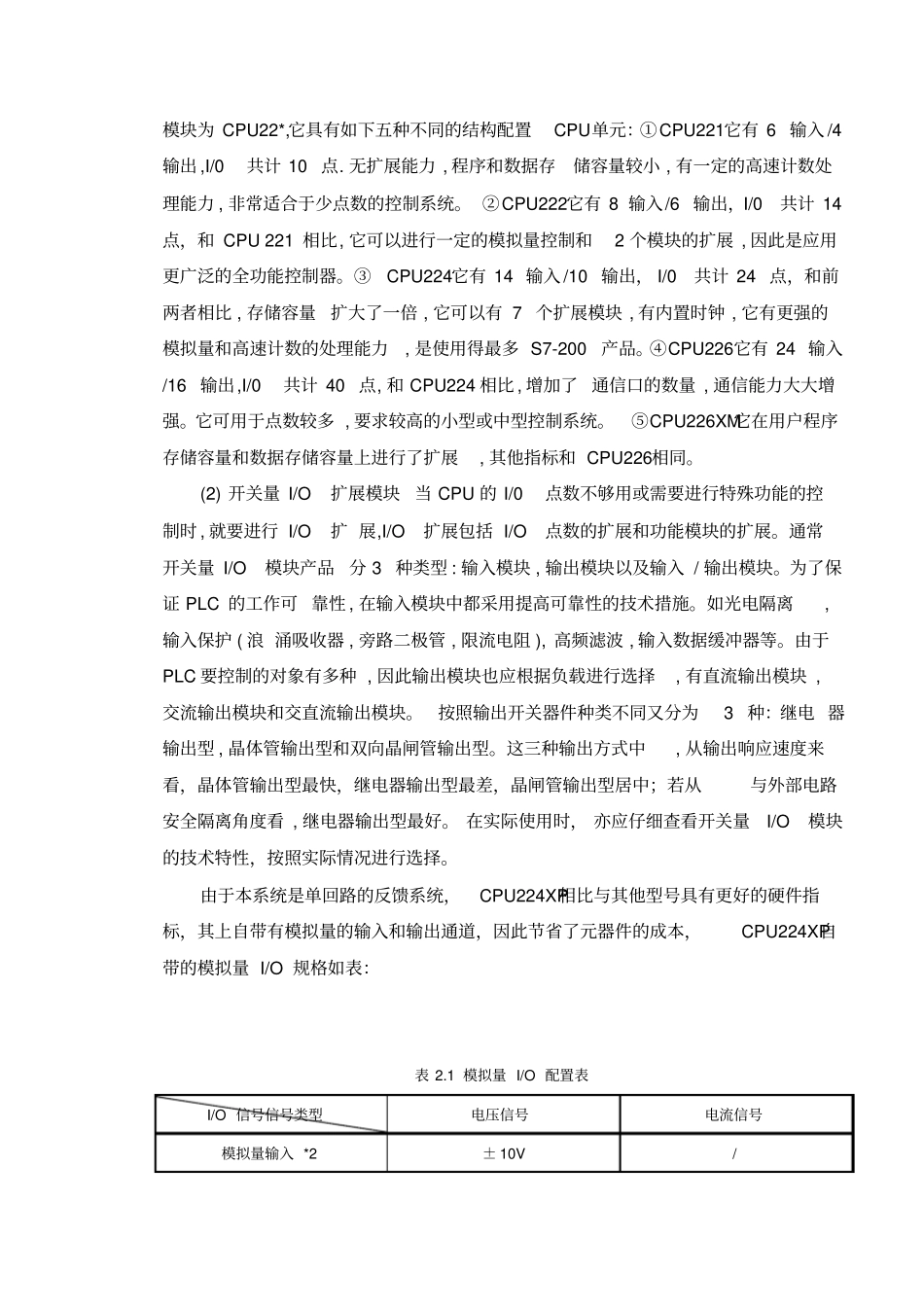

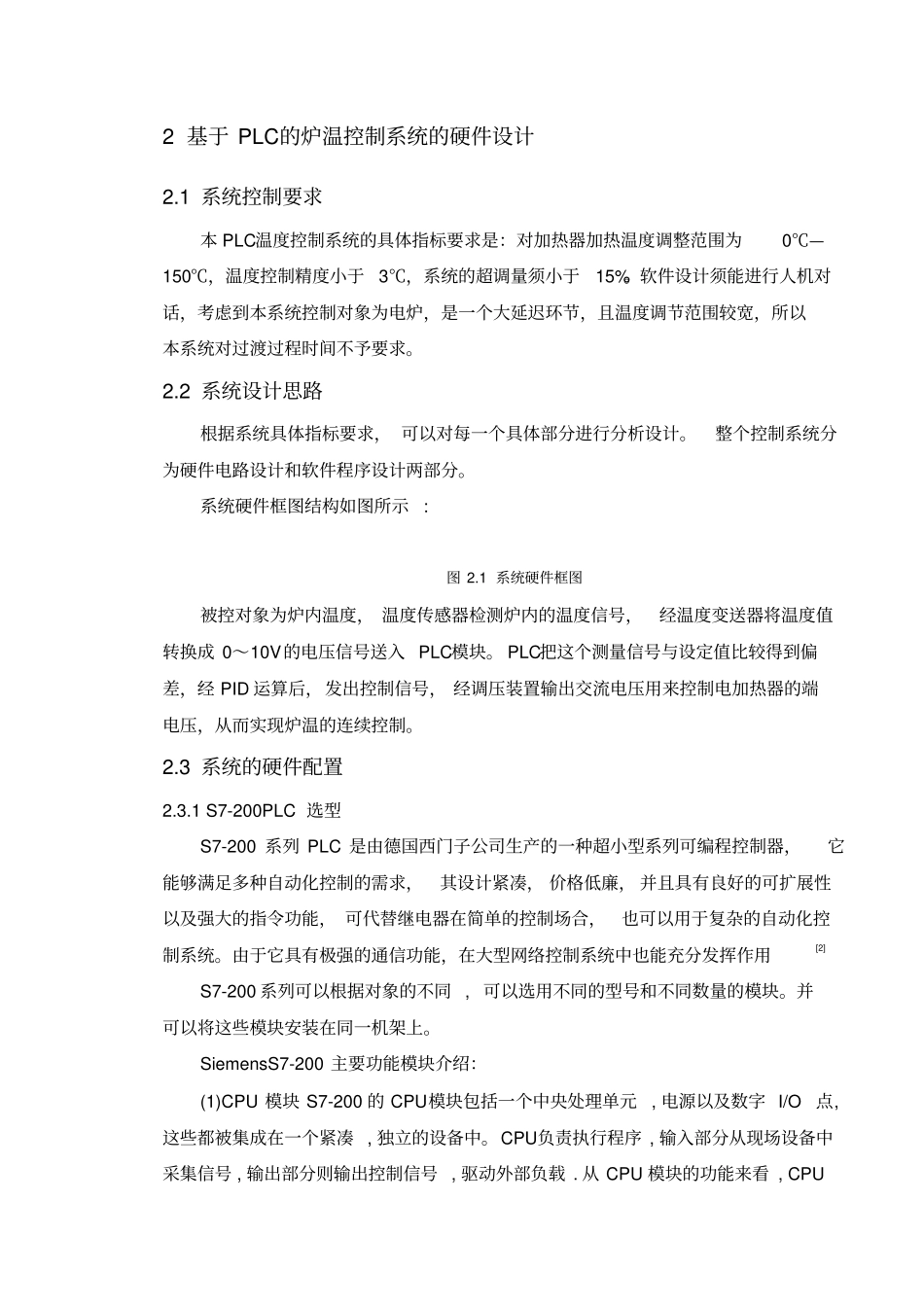

1绪论1.1课题背景随着现代工业的逐步发展，在工业生产中，温度、压力、流量和液位是四种最常见的过程变量。其中，温度是一个非常重要的过程变量。例如：在冶金工业、化工工业、电力工业、机械加工和食品加工等许多领域，都需要对各种加热炉、热处理炉、反应炉和锅炉的温度进行控制[1]。这方面的应用大多是基于单片机进行PID控制,然而单片机控制的DDC系统软硬件设计较为复杂,特别是涉及到逻辑控制方面更不是其长处,然而PLC在这方面却是公认的最佳选择。随着PLC功能的扩充在许多PLC控制器中都扩充了PID控制功能,因此在逻辑控制与PID控制混合的应用场所中采用PLC控制是较为合理的，通过采用PLC来对它们进行控制不仅具有控制方便、简单和灵活性大的优点，而且可以大幅度提高被测温度的技术指标，从而能够大大提高产品的质量和数量。因此，PLC对温度的控制问题是一个工业生产中经常会遇到的控制问题。这也正是本课题所重点研究的内容。1.2研究的主要内容本课题的研究内容主要有：1）温度的检测；2）采用PLC进行恒温控制；3）PID算法在PLC中如何实现；4）PID参数对系统控制性能的影响；5）温控系统人机界面的实现。2基于PLC的炉温控制系统的硬件设计2.1系统控制要求本PLC温度控制系统的具体指标要求是：对加热器加热温度调整范围为0℃—150℃，温度控制精度小于3℃，系统的超调量须小于15%。软件设计须能进行人机对话，考虑到本系统控制对象为电炉，是一个大延迟环节，且温度调节范围较宽，所以本系统对过渡过程时间不予要求。2.2系统设计思路根据系统具体指标要求，可以对每一个具体部分进行分析设计。整个控制系统分为硬件电路设计和软件程序设计两部分。系统硬件框图结构如图所示:图2.1系统硬件框图被控对象为炉内温度，温度传感器检测炉内的温度信号，经温度变送器将温度值转换成0～10V的电压信号送入PLC模块。PLC把这个测量信号与设定值比较得到偏差，经PID运算后，发出控制信号，经调压装置输出交流电压用来控制电加热器的端电压，从而实现炉温的连续控制。2.3系统的硬件配置2.3.1S7-200PLC选型S7-200系列PLC是由德国西门子公司生产的一种超小型系列可编程控制器，它能够满足多种自动化控制的需求，其设计紧凑，价格低廉，并且具有良好的可扩展性以及强大的指令功能，可代替继电器在简单的控制场合，也可以用于复杂的自动化控制系统。由于它具有极强的通信功能，在大型网络控制系统中也能充分发挥作用[2]S7-200系列可以根据对象的不同,可以选用不同的型号和不同数量的模块。并可以将这些模块安装在同一机架上。SiemensS7-200主要功能模块介绍：(1)CPU模块S7-200的CPU模块包括一个中央处理单元,电源以及数字I/O点,这些都被集成在一个紧凑,独立的设备中。CPU负责执行程序,输入部分从现场设备中采集信号,输出部分则输出控制信号,驱动外部负载.从CPU模块的功能来看,CPU模块为CPU22*,它具有如下五种不同的结构配置CPU单元：①CPU221它有6输入/4输出,I/0共计10点.无扩展能力,程序和数据存储容量较小,有一定的高速计数处理能力,非常适合于少点数的控制系统。②CPU222它有8输入/6输出，I/0共计14点，和CPU221相比,它可以进行一定的模拟量控制和2个模块的扩展,因此是应用更广泛的全功能控制器。③CPU224它有14输入/10输出，I/0共计24点，和前两者相比,存储容量扩大了一倍,它可以有7个扩展模块,有内置时钟,它有更强的模拟量和高速计数的处理能力,是使用得最多S7-200产品。④CPU226它有24输入/16输出,I/0共计40点,和CPU224相比,增加了通信口的数量,通信能力大大增强。它可用于点数较多,要求较高的小型或中型控制系统。⑤CPU226XM它在用户程序存储容量和数据存储容量上进行了扩展,其他指标和CPU226相同。(2)开关量I/O扩展模块当CPU的I/0点数不够用或需要进行特殊功能的控制时,就要进行I/O扩展,I/O扩展包括I/O点数的扩展和功能模块的扩展。通常开关量I/O模块产品分3种类型:输入模块,输出模块以及输入/输出模块。为了保证PLC的工作可靠性,在输入模块中都采用提高可靠性的技术措施。如光电隔离,输入保护(浪涌吸收器,旁路二极管,限流电阻),高频滤波,输入数据缓冲器等。由于PLC要控制的对象有多种,因...
