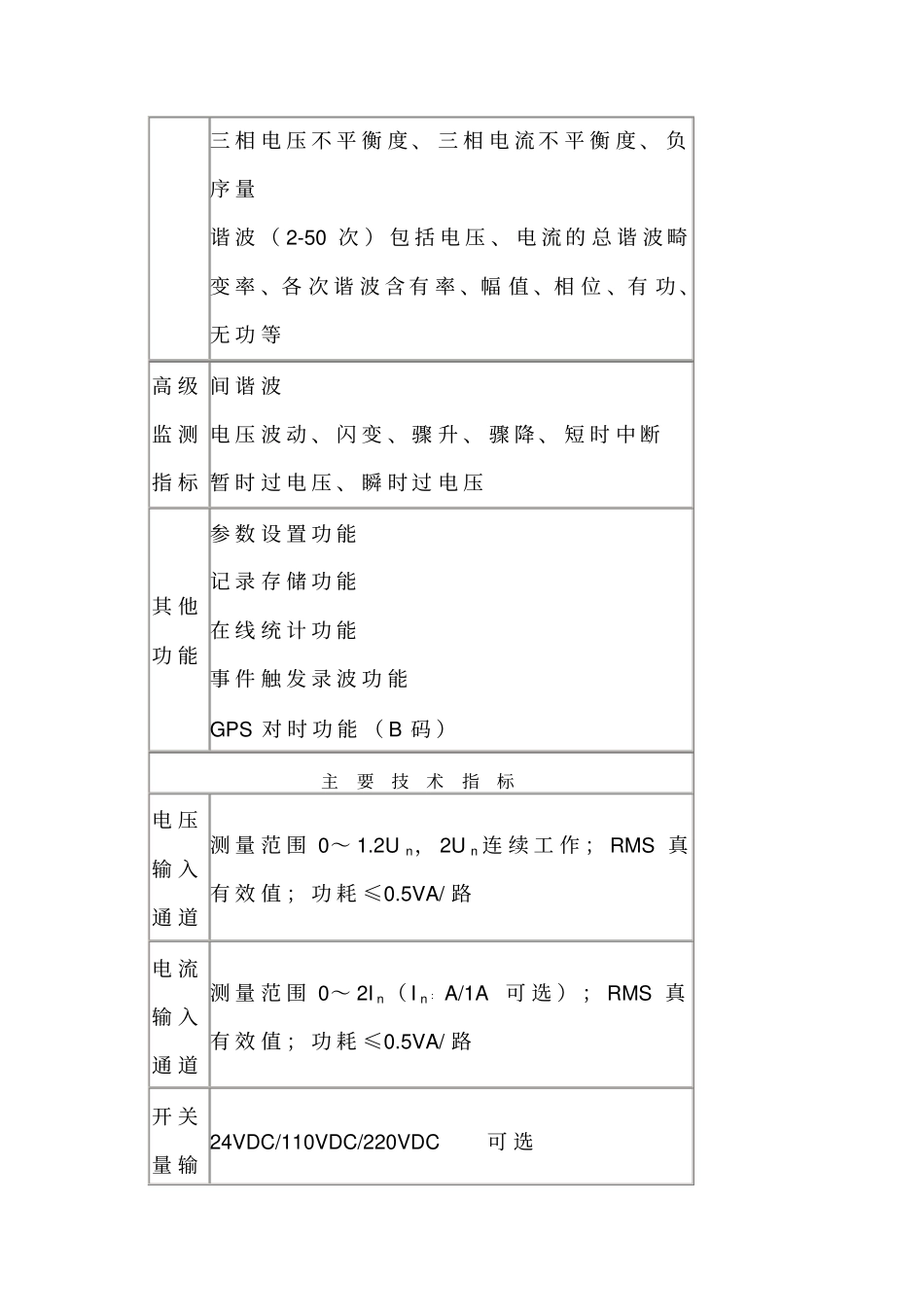

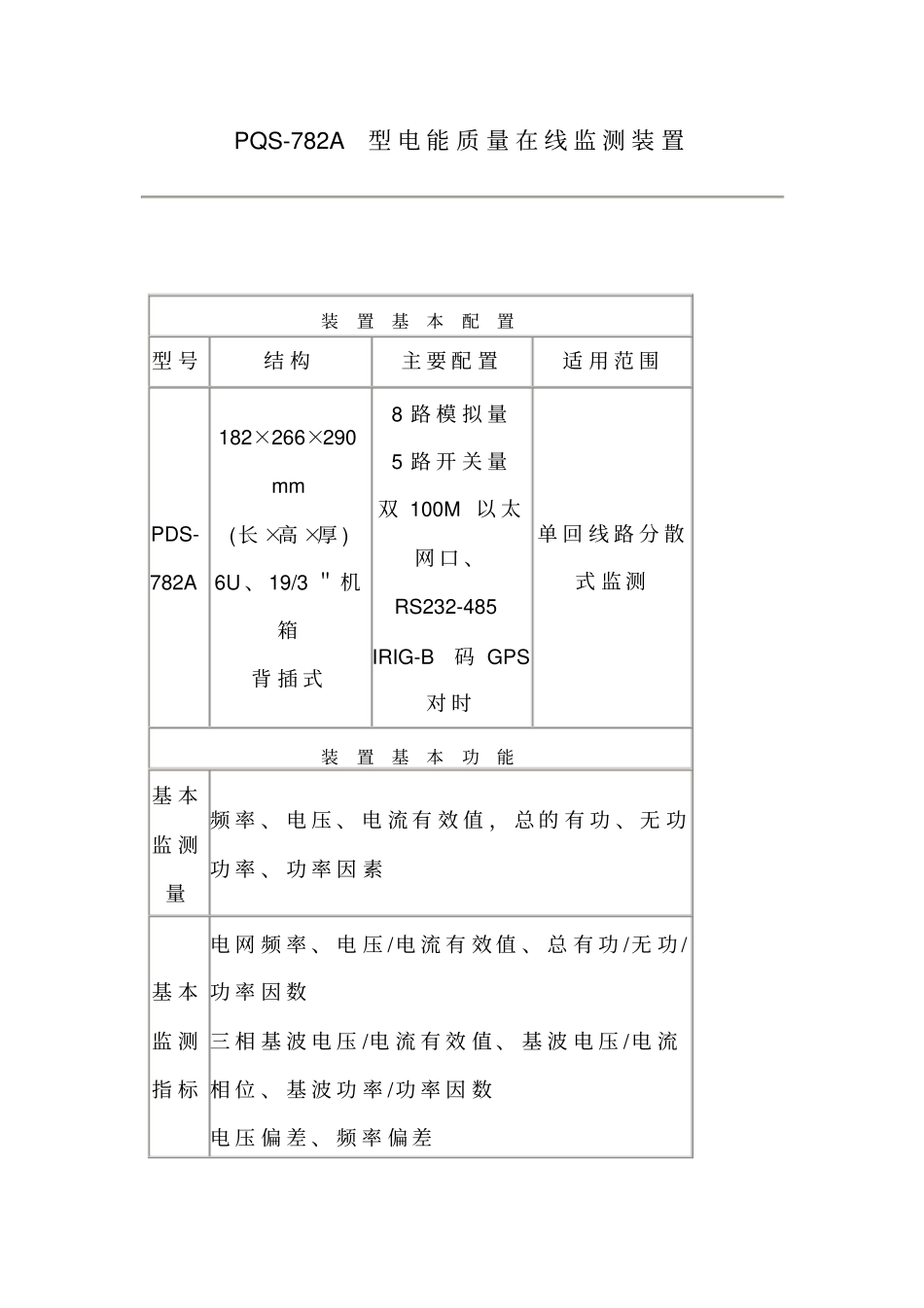

PQS-782A型电能质量在线监测装置装置基本配置型号结构主要配置适用范围PDS-782A182×266×290mm(长×高×厚)6U、19/3＂机箱背插式8路模拟量5路开关量双100M以太网口、RS232-485IRIG-B码GPS对时单回线路分散式监测装置基本功能基本监测量频率、电压、电流有效值，总的有功、无功功率、功率因素基本监测指标电网频率、电压/电流有效值、总有功/无功/功率因数三相基波电压/电流有效值、基波电压/电流相位、基波功率/功率因数电压偏差、频率偏差三相电压不平衡度、三相电流不平衡度、负序量谐波（2-50次）包括电压、电流的总谐波畸变率、各次谐波含有率、幅值、相位、有功、无功等高级监测指标间谐波电压波动、闪变、骤升、骤降、短时中断暂时过电压、瞬时过电压其他功能参数设置功能记录存储功能在线统计功能事件触发录波功能GPS对时功能（B码）主要技术指标电压输入通道测量范围0～1
2Un，2Un连续工作；RMS真有效值；功耗≤0
5VA/路电流输入通道测量范围0～2In（In：A/1A可选）；RMS真有效值；功耗≤0

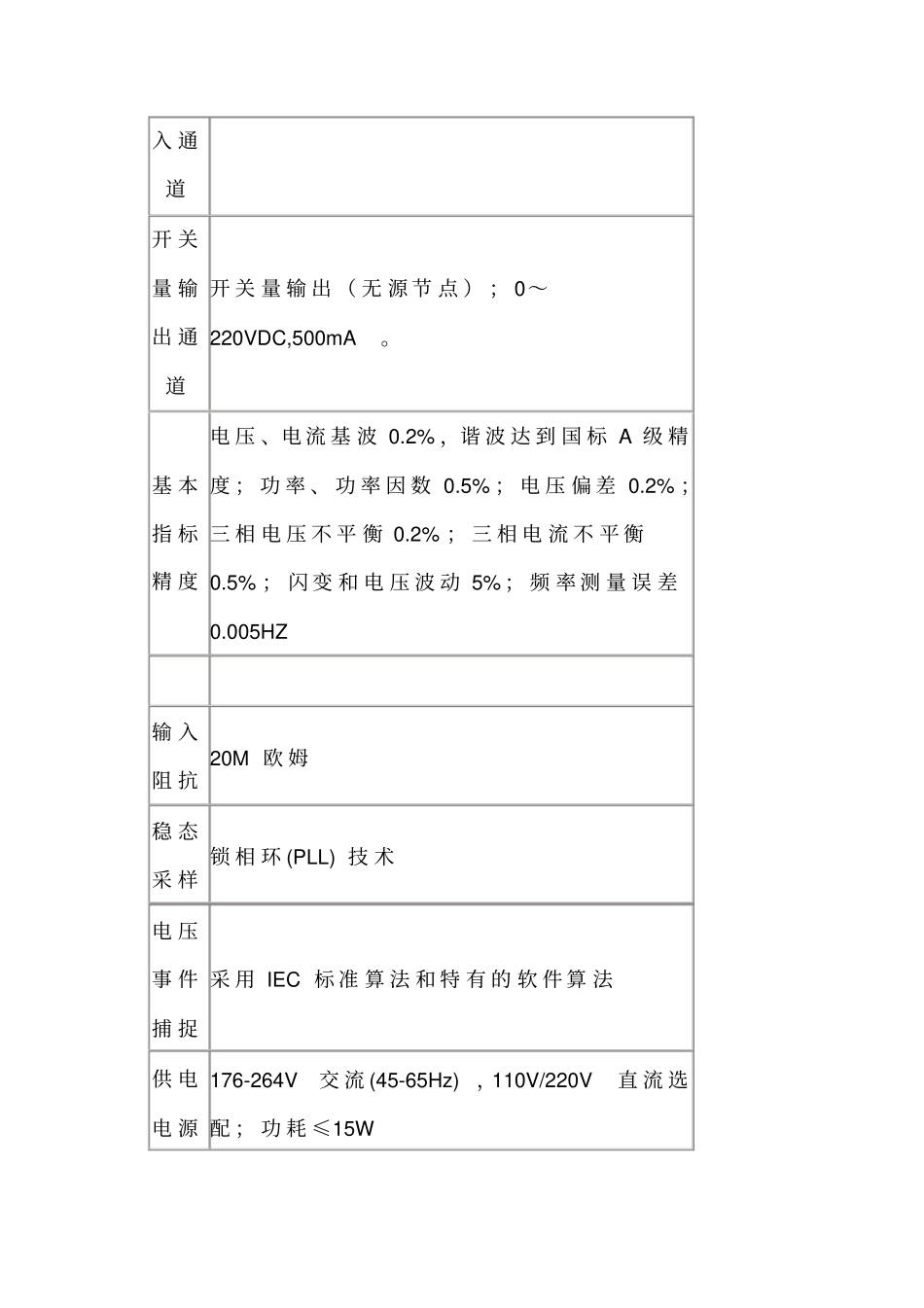

5VA/路开关量输24VDC/110VDC/220VDC可选入通道开关量输出通道开关量输出（无源节点）；0～220VDC,500mA
基本指标精度电压、电流基波0
2%，谐波达到国标A级精度；功率、功率因数0
5%；电压偏差0
2%；三相电压不平衡0
2%；三相电流不平衡0
5%；闪变和电压波动5%；频率测量误差0
005HZ输入阻抗20M欧姆稳态采样锁相环(PLL)技术电压事件捕捉采用IEC标准算法和特有的软件算法供电电源176-264V交流(45-65Hz)，110V/220V直流选配；功耗≤15W通讯接口RS-232C/485串口；双100M以太网；GPS硬对时接口；同步脉冲接口工作环境条件工作温度：-10℃～＋55℃；相对湿度：5％～95％；
