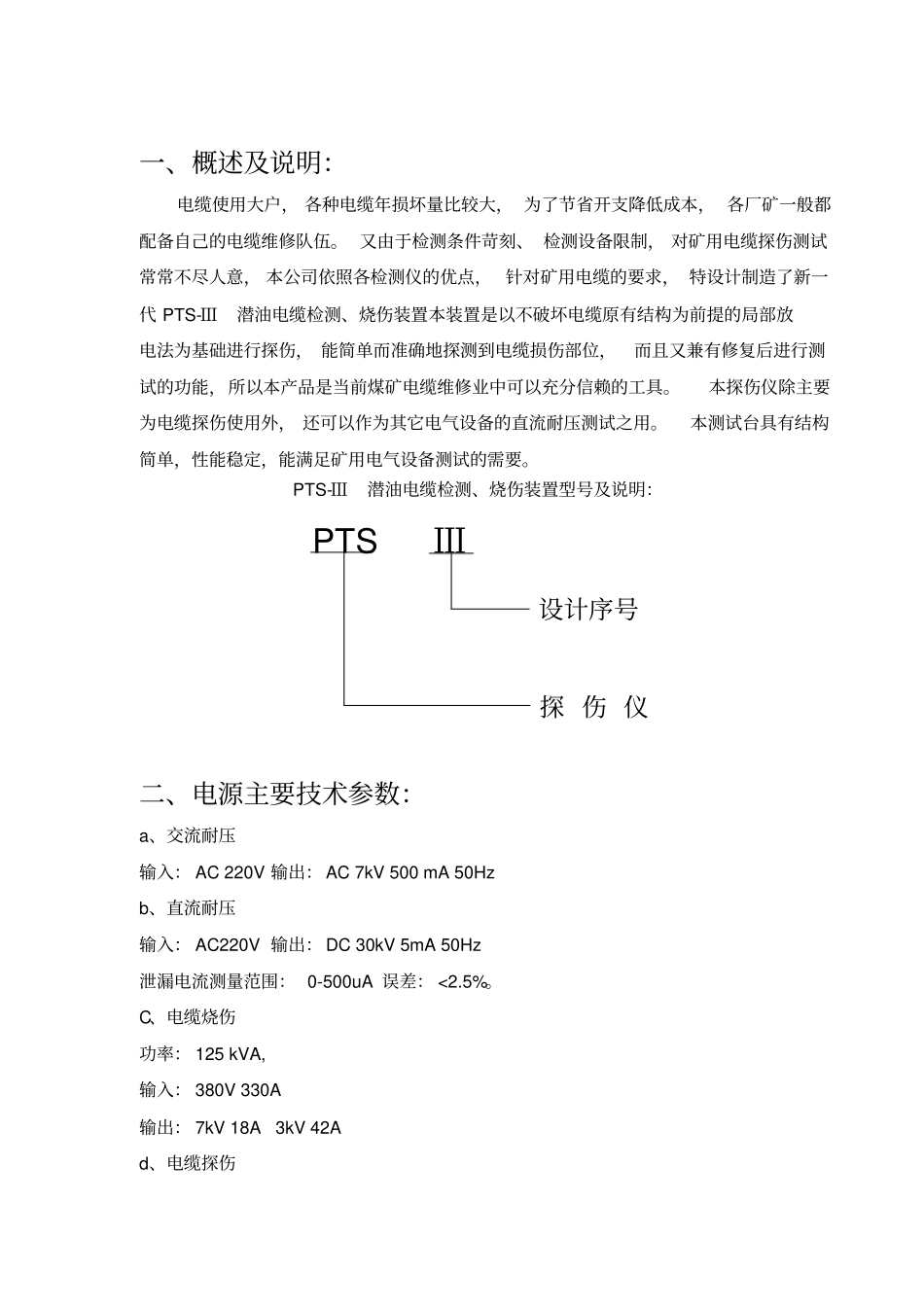

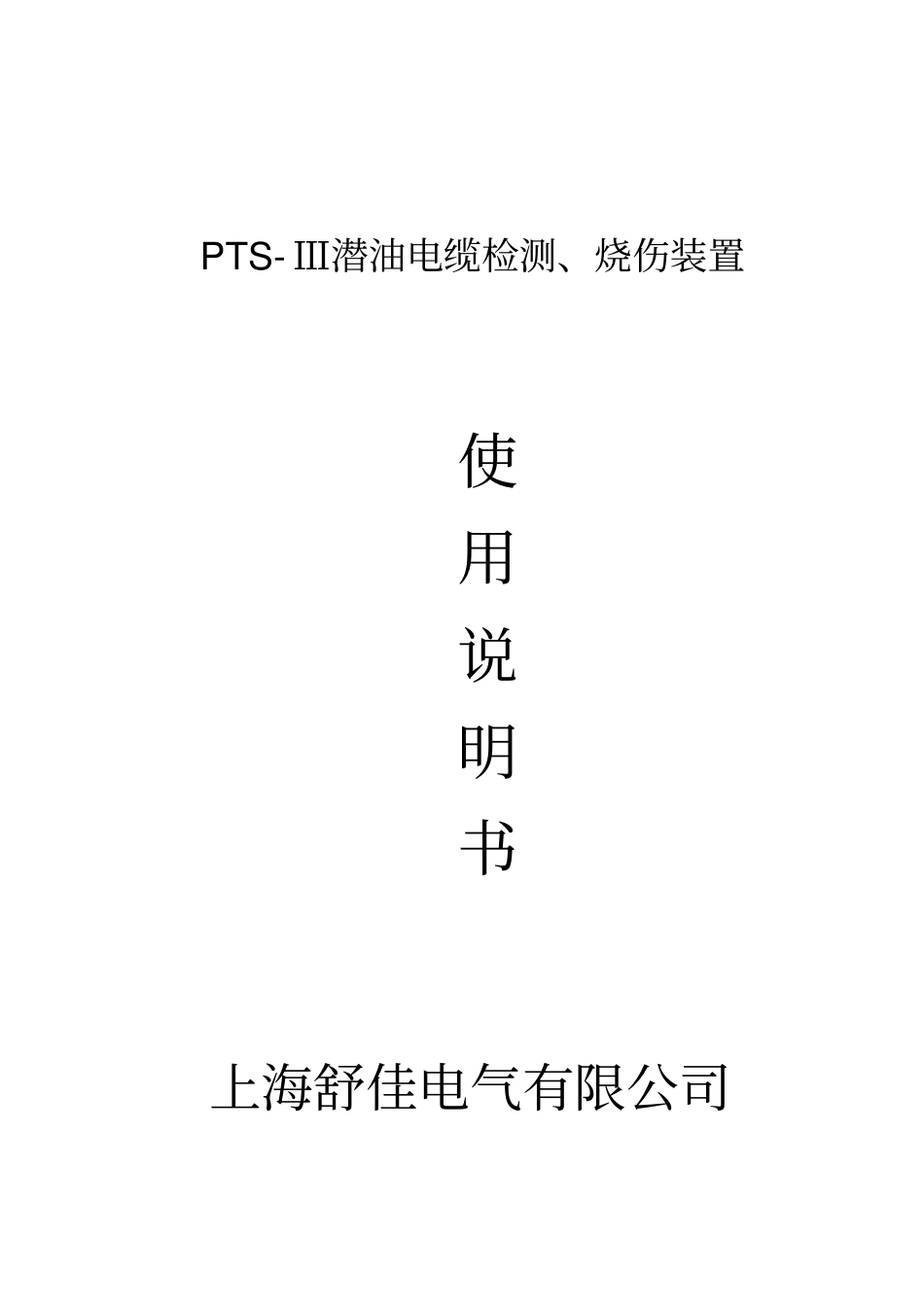

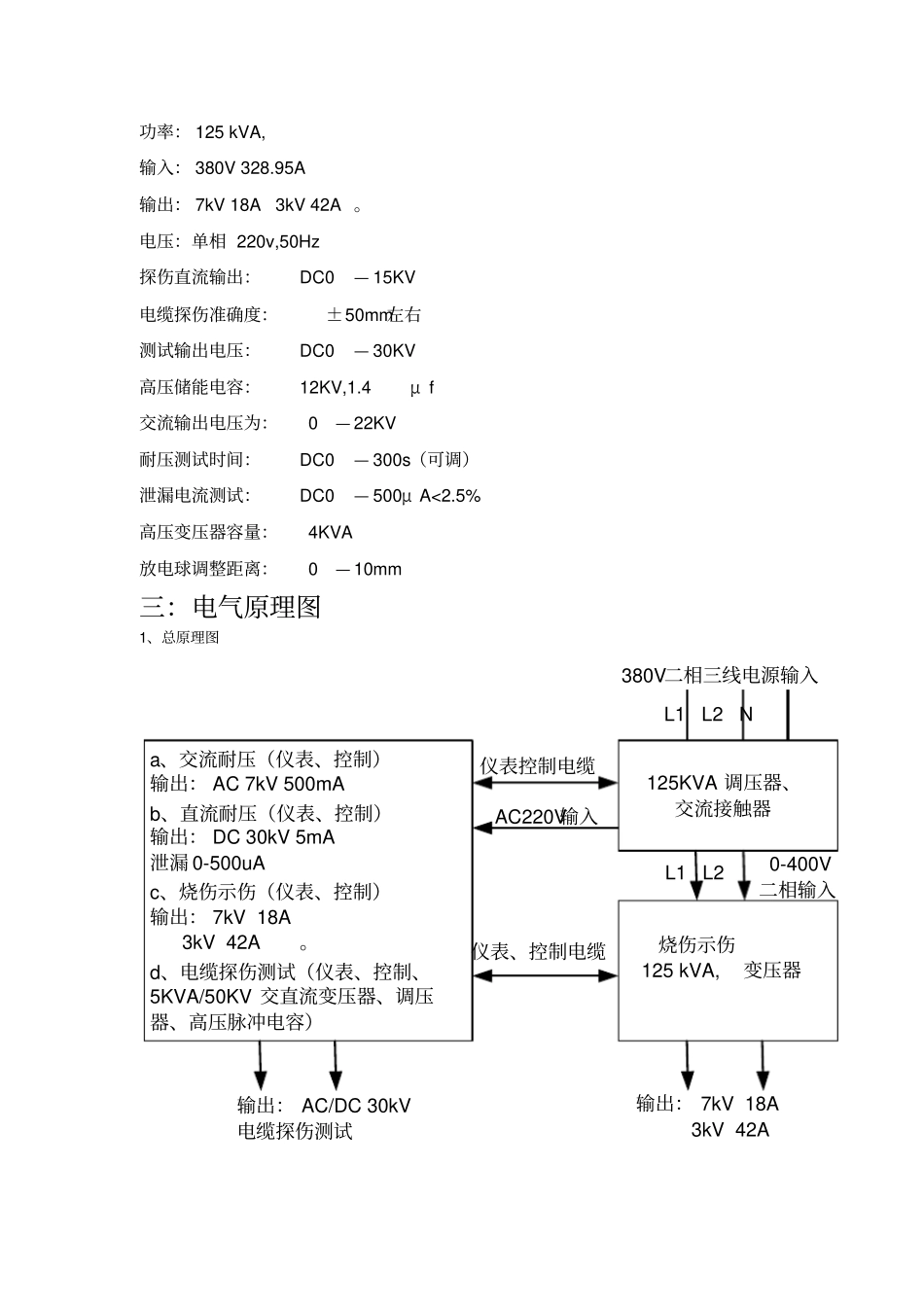

PTS-Ⅲ潜油电缆检测、烧伤装置使用说明书上海舒佳电气有限公司一、概述及说明：电缆使用大户，各种电缆年损坏量比较大，为了节省开支降低成本，各厂矿一般都配备自己的电缆维修队伍。又由于检测条件苛刻、检测设备限制，对矿用电缆探伤测试常常不尽人意，本公司依照各检测仪的优点，针对矿用电缆的要求，特设计制造了新一代PTS-Ⅲ潜油电缆检测、烧伤装置本装置是以不破坏电缆原有结构为前提的局部放电法为基础进行探伤，能简单而准确地探测到电缆损伤部位，而且又兼有修复后进行测试的功能，所以本产品是当前煤矿电缆维修业中可以充分信赖的工具。本探伤仪除主要为电缆探伤使用外，还可以作为其它电气设备的直流耐压测试之用。本测试台具有结构简单，性能稳定，能满足矿用电气设备测试的需要。PTS-Ⅲ潜油电缆检测、烧伤装置型号及说明：PTSⅢ设计序号探伤仪二、电源主要技术参数：a、交流耐压输入：AC220V输出：AC7kV500mA50Hzb、直流耐压输入：AC220V输出：DC30kV5mA50Hz泄漏电流测量范围：0-500uA误差：<2.5%。C、电缆烧伤功率：125kVA,输入：380V330A输出：7kV18A3kV42Ad、电缆探伤功率：125kVA,输入：380V328.95A输出：7kV18A3kV42A。电压：单相220v,50Hz探伤直流输出：DC0—15KV电缆探伤准确度：±50mm左右测试输出电压：DC0—30KV高压储能电容：12KV,1.4μf交流输出电压为：0—22KV耐压测试时间：DC0—300s（可调）泄漏电流测试：DC0—500μA<2.5%高压变压器容量：4KVA放电球调整距离：0—10mm三：电气原理图1、总原理图L1L2仪表控制电缆125KVA调压器、交流接触器AC220V输入烧伤示伤125kVA,变压器380V二相三线电源输入0-400V二相输入输出：7kV18A3kV42A仪表、控制电缆L1L2N输出：AC/DC30kV电缆探伤测试a、交流耐压（仪表、控制）输出：AC7kV500mAb、直流耐压（仪表、控制）输出：DC30kV5mA泄漏0-500uAc、烧伤示伤（仪表、控制）输出：7kV18A3kV42A。d、电缆探伤测试（仪表、控制、5KVA/50KV交直流变压器、调压器、高压脉冲电容）2、电缆故障测试原理图电源控制调压器升压器高压整流泄漏测量直流耐压CBA四、面板示意图工作高阻低阻时间继电器泄漏表电源总电源开关探伤指示灯电源启动高压启动高压停止测试功能开关耐压时间清零按钮调零指示灯DL继电器输出电压表电源急停高阻/低阻选择DC脉冲球隙观察窗AC高压5KVA输出高压调整启动升压降压输入电压表输入电流表AC输出电压DC输出电流DC输出电压时间继电器降压升压声光报警器电流继电器电压继电器AC输出电流泄漏微安表电缆故障探伤仪表显示区电缆故障探伤操作控制区电缆耐压、烧伤仪表显示区电缆耐压、烧伤操作控制区AC/DC选择回零PTS-ⅢⅢⅢⅢⅢⅢⅢⅢⅢⅢⅢⅢ五、用途：本设备专供各类各类电缆进行探伤，并在电缆修复后进行直流耐压测试和泄漏电流试验之用是按《煤矿电气试验规程》要求设计制造，它的实用性强，具有对电缆探伤、耐压测试及烧伤示伤的多重功能。四：设备使用环境条件1、周围介质温度：-5℃—+40℃2、空气相对湿度：≤85％；3、海拔高度：≤2500m周围无爆炸危险介质，并且介质中无足以腐蚀金属和破坏绝缘的气体及尘埃。六、结构特点为搬运方便，本机设为一体化结构，前水平面板为操作面板，斜面为仪表指示和球隙观察窗。操作面板示意图如下：ABC探伤测试接地1：探伤时，A点接红夹探伤输出；黑夹接探伤地，短接BC;2：测试时，短接AB,红夹接C点，黑夹接测试地125KVA主机控制航空插座125KVA调压器控制航空插座220V电源输入ⅢⅢ220VⅢⅢⅢⅢⅢⅢⅢⅢⅢⅢⅢⅢ220Va、交流耐压连接方法：(测试外壳一定要接地)耐压测试：红夹接高压输出C点，黑夹接地、短接A、B点;b、直流耐压连接方法：(测试外壳一定要接地)耐压测试：红夹接高压输出C点，黑夹接地、短接A、B点;C、电缆烧伤连接方法：?d、电缆探伤连接方法：1、电缆探伤：红夹接探伤输出A点，黑夹接地、短接B、C点；2、注意：无论探伤还是测试外壳一定要接地，使用完毕，一定要用专用放电棒分别对A、B、C点进行放电本设备主要有控制部分（低压）和高压整流，放电和测试部分组成，高压部分与外壳留有足够的安全空间。为保证人身及设备安全，高压启动必须有专人操作，接好外...
