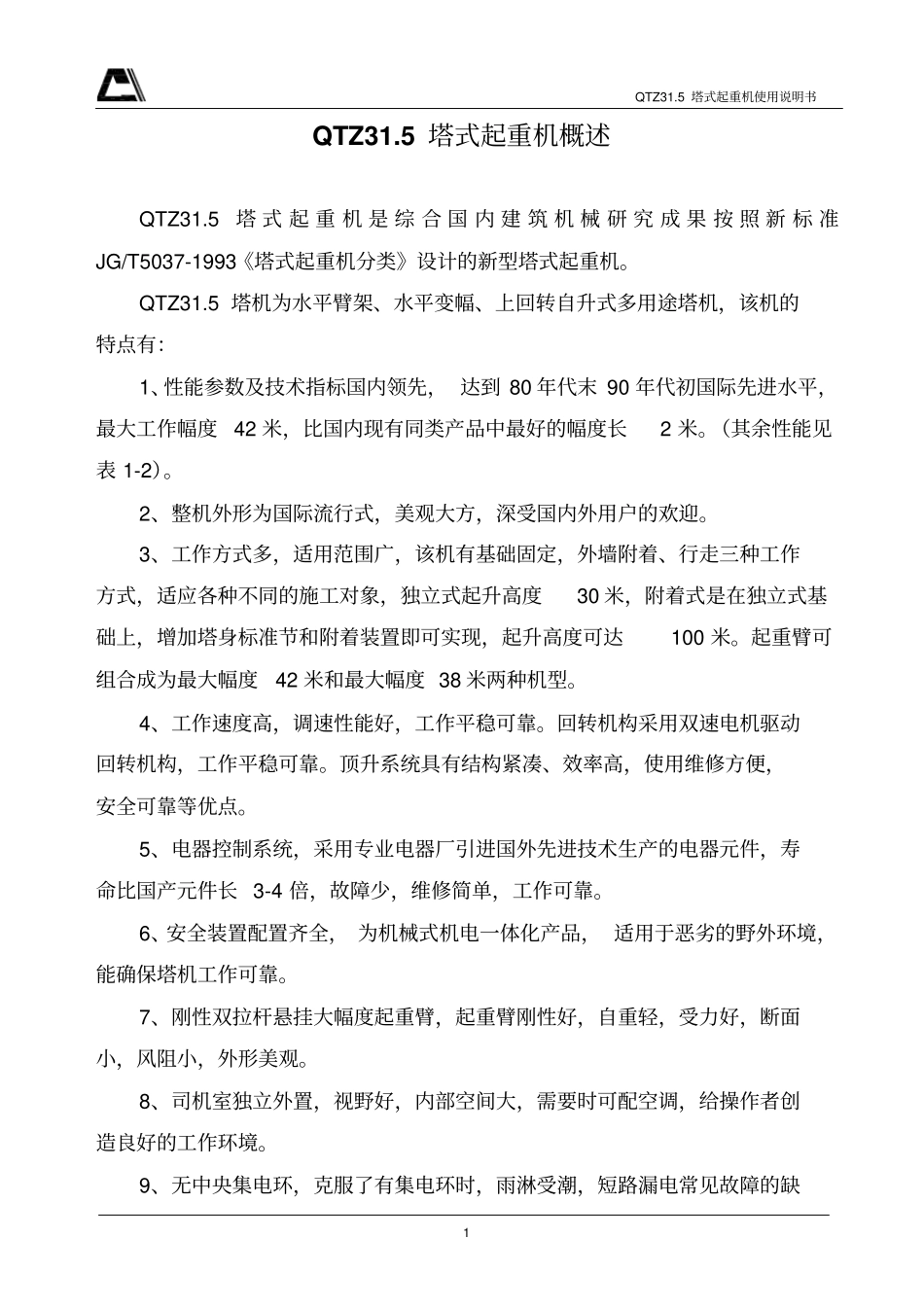

QTZ31.5塔式起重机使用说明书1QTZ31.5塔式起重机概述QTZ31.5塔式起重机是综合国内建筑机械研究成果按照新标准JG/T5037-1993《塔式起重机分类》设计的新型塔式起重机。QTZ31.5塔机为水平臂架、水平变幅、上回转自升式多用途塔机，该机的特点有：1、性能参数及技术指标国内领先，达到80年代末90年代初国际先进水平，最大工作幅度42米，比国内现有同类产品中最好的幅度长2米。（其余性能见表1-2）。2、整机外形为国际流行式，美观大方，深受国内外用户的欢迎。3、工作方式多，适用范围广，该机有基础固定，外墙附着、行走三种工作方式，适应各种不同的施工对象，独立式起升高度30米，附着式是在独立式基础上，增加塔身标准节和附着装置即可实现，起升高度可达100米。起重臂可组合成为最大幅度42米和最大幅度38米两种机型。4、工作速度高，调速性能好，工作平稳可靠。回转机构采用双速电机驱动回转机构，工作平稳可靠。顶升系统具有结构紧凑、效率高，使用维修方便，安全可靠等优点。5、电器控制系统，采用专业电器厂引进国外先进技术生产的电器元件，寿命比国产元件长3-4倍，故障少，维修简单，工作可靠。6、安全装置配置齐全，为机械式机电一体化产品，适用于恶劣的野外环境，能确保塔机工作可靠。7、刚性双拉杆悬挂大幅度起重臂，起重臂刚性好，自重轻，受力好，断面小，风阻小，外形美观。8、司机室独立外置，视野好，内部空间大，需要时可配空调，给操作者创造良好的工作环境。9、无中央集电环，克服了有集电环时，雨淋受潮，短路漏电常见故障的缺QTZ31.5塔式起重机使用说明书2陷，同时方便了司机从塔机中间的上下通行。10、司机用先进的联动台操纵各机构动作，操作容易，维修简单。11、设计完全符合或优于最新国标及部标之规定。由于该机具有以上特点，因而它适用于高层民用建筑、桥梁水利工程、工业厂房以及采用滑模法施工的高大烟囱及筒仓等高塔形建筑的建筑施工。QTZ31.5塔式起重机使用说明书3目录1、技术性能⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯51.1QTZ31.5塔式起重机起重性能表（42米臂）⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯5QTZ31.5塔式起重机起重性能表（38米臂）⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯51.2QTZ31.5塔式起重机性能参数⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.....61.3QTZ31.5塔式起重机主要技术数据⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.71.4整机外形尺寸⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯82、塔机主要构造及特点⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.....92.1总体布置⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯92.2金属结构的主要外形尺寸及重量⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.102.3工作机构⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.132.4绕绳系统⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.153、塔机安装⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯..163.1组装注意事项⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.163.2地基基础（图3-2、3-3、3-4、3-5、3-6）⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯..163.3接地装置（图3-6）⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯173.4塔机组装⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯174、安全保护装置⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯...204.1整机安全保护装置的安装位置（见图4-1）⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯204.2多功能限位器（起升高度、幅度、回转限位器见图4-2）⋯⋯⋯⋯⋯204.3力矩限制器（图4-3）⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯....224.4起重量限制器（图4-4）⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯225、顶升过程及操作⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯225.1顶升前的准备⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯...225.2顶升操作⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯...246、塔机拆卸⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.26QTZ31.5塔式起重机使用说明书46.1拆卸注意事项⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯..266.2塔机的拆卸⋯⋯⋯⋯⋯⋯⋯⋯⋯...
