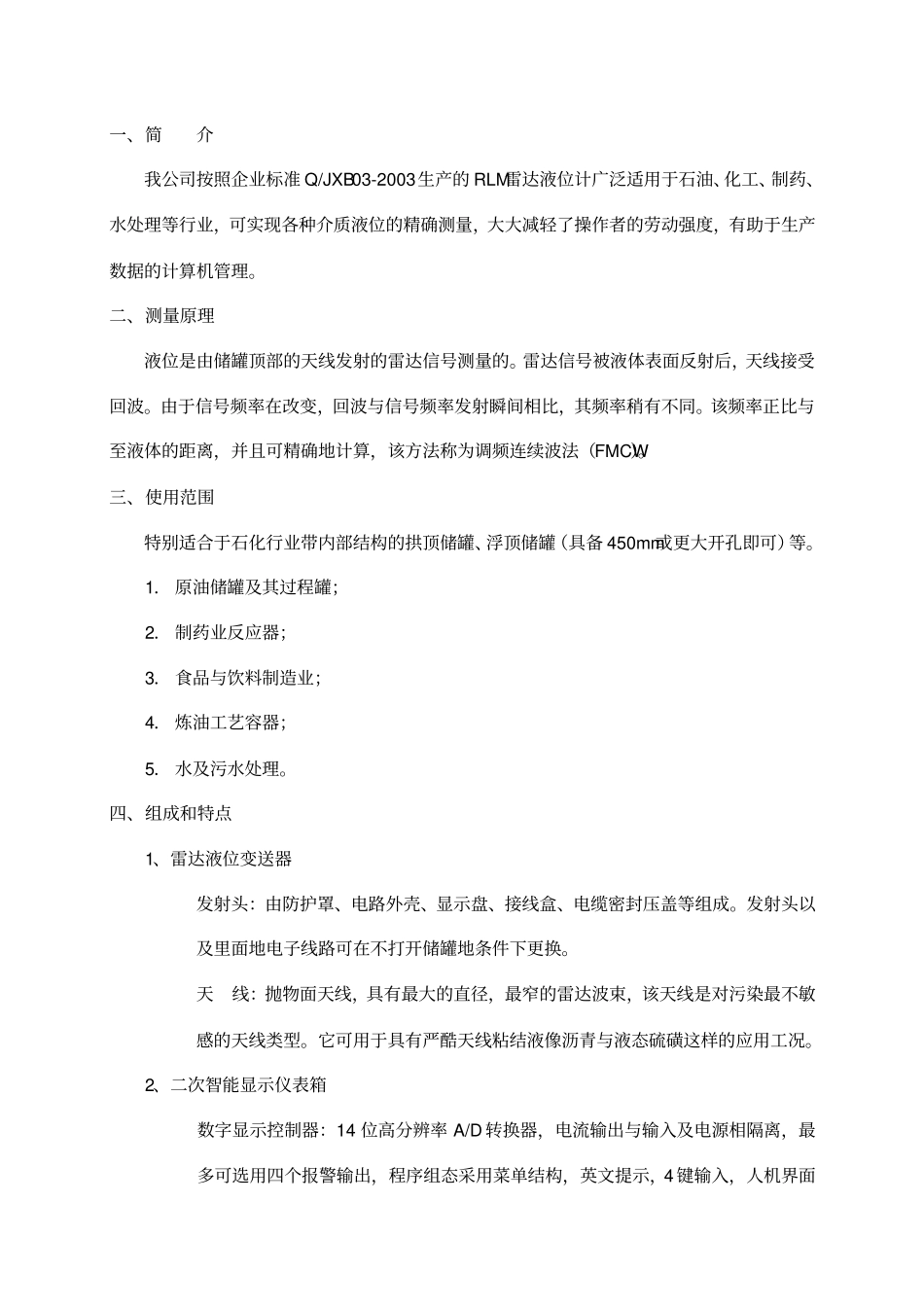

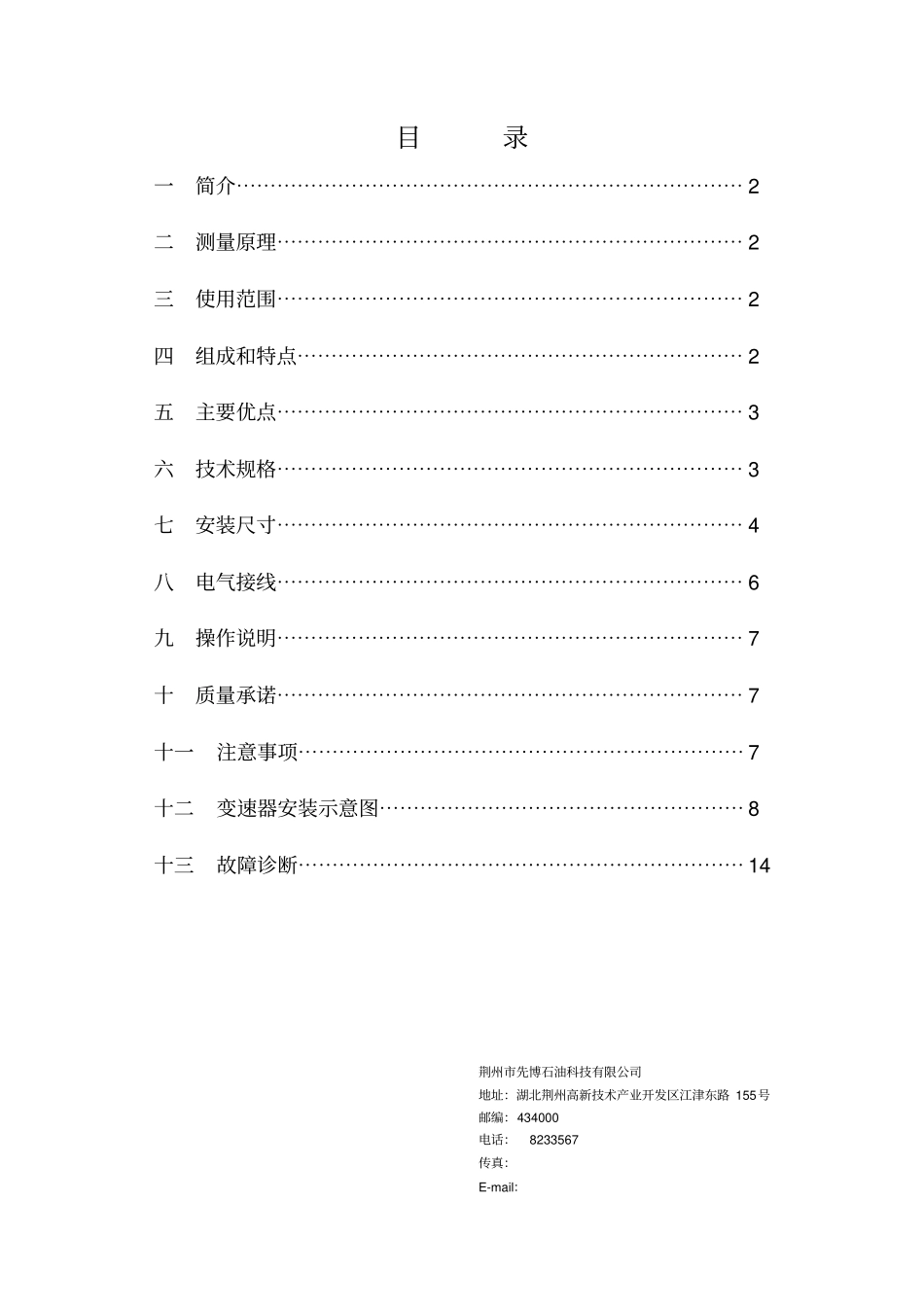

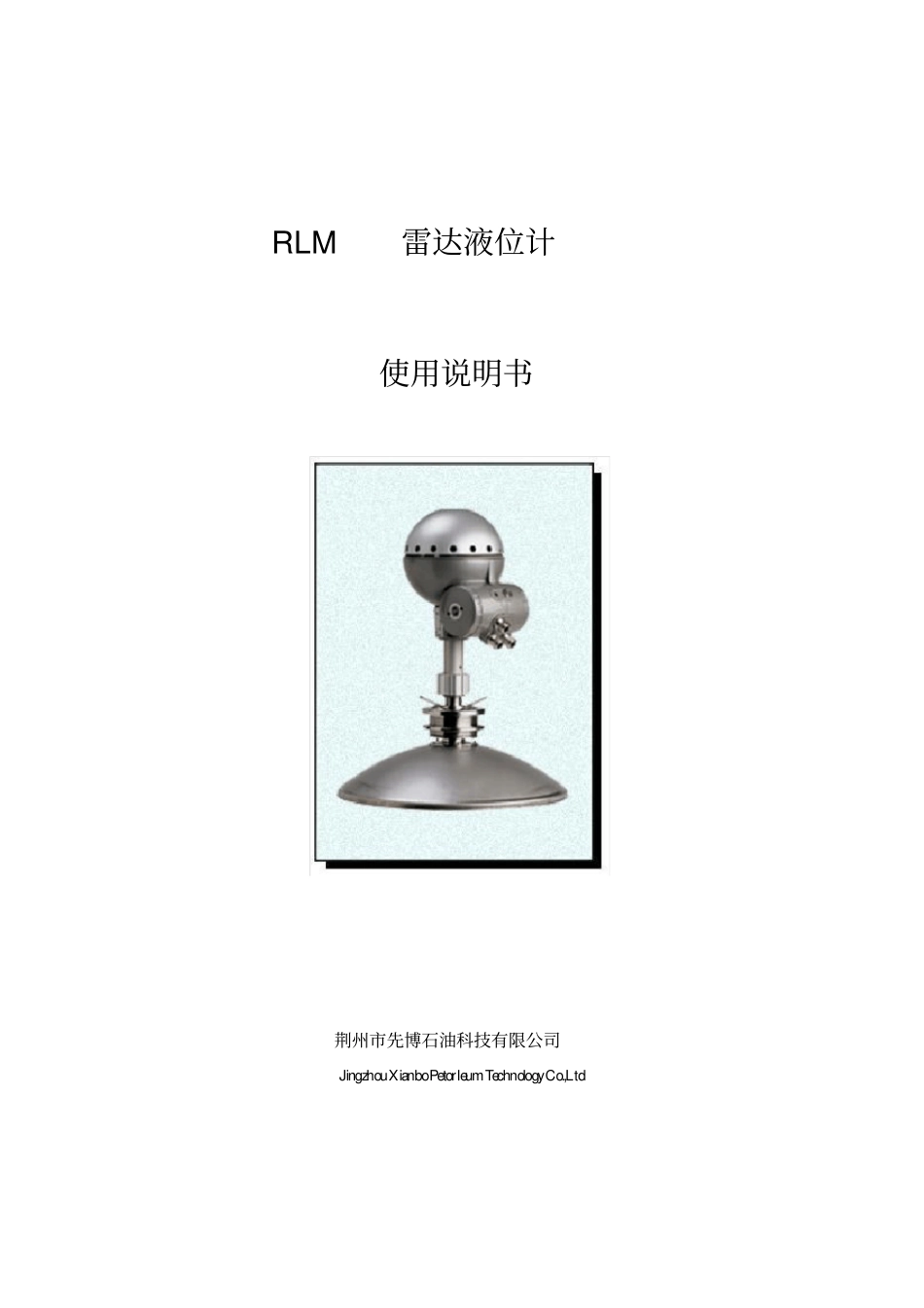

RLM雷达液位计使用说明书荆州市先博石油科技有限公司JingzhouXianboPetorleumTechnologyCo.,Ltd目录一简介⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯2二测量原理⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯2三使用范围⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯2四组成和特点⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯2五主要优点⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯3六技术规格⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯3七安装尺寸⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯4八电气接线⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯6九操作说明⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯7十质量承诺⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯7十一注意事项⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯7十二变速器安装示意图⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯8十三故障诊断⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯14荆州市先博石油科技有限公司地址：湖北荆州高新技术产业开发区江津东路155号邮编：434000电话：8233567传真：E-mail：一、简介我公司按照企业标准Q/JXB03-2003生产的RLM雷达液位计广泛适用于石油、化工、制药、水处理等行业，可实现各种介质液位的精确测量，大大减轻了操作者的劳动强度，有助于生产数据的计算机管理。二、测量原理液位是由储罐顶部的天线发射的雷达信号测量的。雷达信号被液体表面反射后，天线接受回波。由于信号频率在改变，回波与信号频率发射瞬间相比，其频率稍有不同。该频率正比与至液体的距离，并且可精确地计算，该方法称为调频连续波法（FMCW）。三、使用范围特别适合于石化行业带内部结构的拱顶储罐、浮顶储罐（具备450mm或更大开孔即可）等。1．原油储罐及其过程罐；2．制药业反应器；3．食品与饮料制造业；4．炼油工艺容器；5．水及污水处理。四、组成和特点1、雷达液位变送器发射头：由防护罩、电路外壳、显示盘、接线盒、电缆密封压盖等组成。发射头以及里面地电子线路可在不打开储罐地条件下更换。天线：抛物面天线，具有最大的直径，最窄的雷达波束，该天线是对污染最不敏感的天线类型。它可用于具有严酷天线粘结液像沥青与液态硫磺这样的应用工况。2、二次智能显示仪表箱数字显示控制器：14位高分辨率A/D转换器，电流输出与输入及电源相隔离，最多可选用四个报警输出，程序组态采用菜单结构，英文提示，4键输入，人机界面良好。五、主要优点1．无移动部件，非接触性测量，不受介质特性影响；2．无需维修和保养，免维护设计，可靠性高；3．安装简单，可直接安装于罐的现有顶部法兰和旁通管顶部；4．精度高，可用软件对杂波进行过滤；5．超高灵敏度与独特信号处理特点可处理困难的工艺工程条件；6．显示面板清晰明确，操作性强；7．看门狗WatchDog电路，抗干扰能力强；8．具有自振断功能，可显示故障类型；9．防爆、隔爆两种防爆接线腔设置，安全可靠。六、技术规格1、雷达液位变送器测量范围0～30m综合精度±2mm波束角10°天线抛物面（不锈钢316L）天线尺寸Φ445mm×162mm电源和功耗DC24V，10W微波输出功率最大极限值1.01mW输出4～20mA四线制，线缆：屏蔽双绞线，最小截面积0.75mm2电气接口：3×1/2〞NPT气候等级/防腐等级IEC68-2-1，IEC60068-2-52测试方法KB严重度2保护等级IP67防爆标志ExdeIICT6环境温度-40～70℃环境湿度≤95％储罐温度-15～200℃储罐压力1.6MPa储罐密封件材质PTEE（聚四氟乙烯）2、数字显示控制器精度±0.2％FS显示-1999～9999设定值显示，-1999～9999测量值显示小数点位置：0～3（可选：0～100％测量值光柱显示，光柱显示精度1％）输出4～20mA，精度0.2％FS报警功能两个继电器输出：1A/250VAC（壁挂式具有声光报警功能）电源和功耗AC220V，≤5W绝缘电阻>20MΩ使用环境0～50℃，≤85％RH七、安装尺寸1、雷达液位变送器法兰夹紧式：只需在大罐的人孔法兰盖上开一个Φ96mm的孔，用螺纹紧固件固定既可，安装过程十分简单。天线Φ96安装孔发射头人孔(透光孔)法兰人孔内径D≥450mm法兰安装开孔尺寸图2、二次智能显示仪表箱数字显示控...
