TC复合防火自保温外模板专项施工实施方案VIP免费

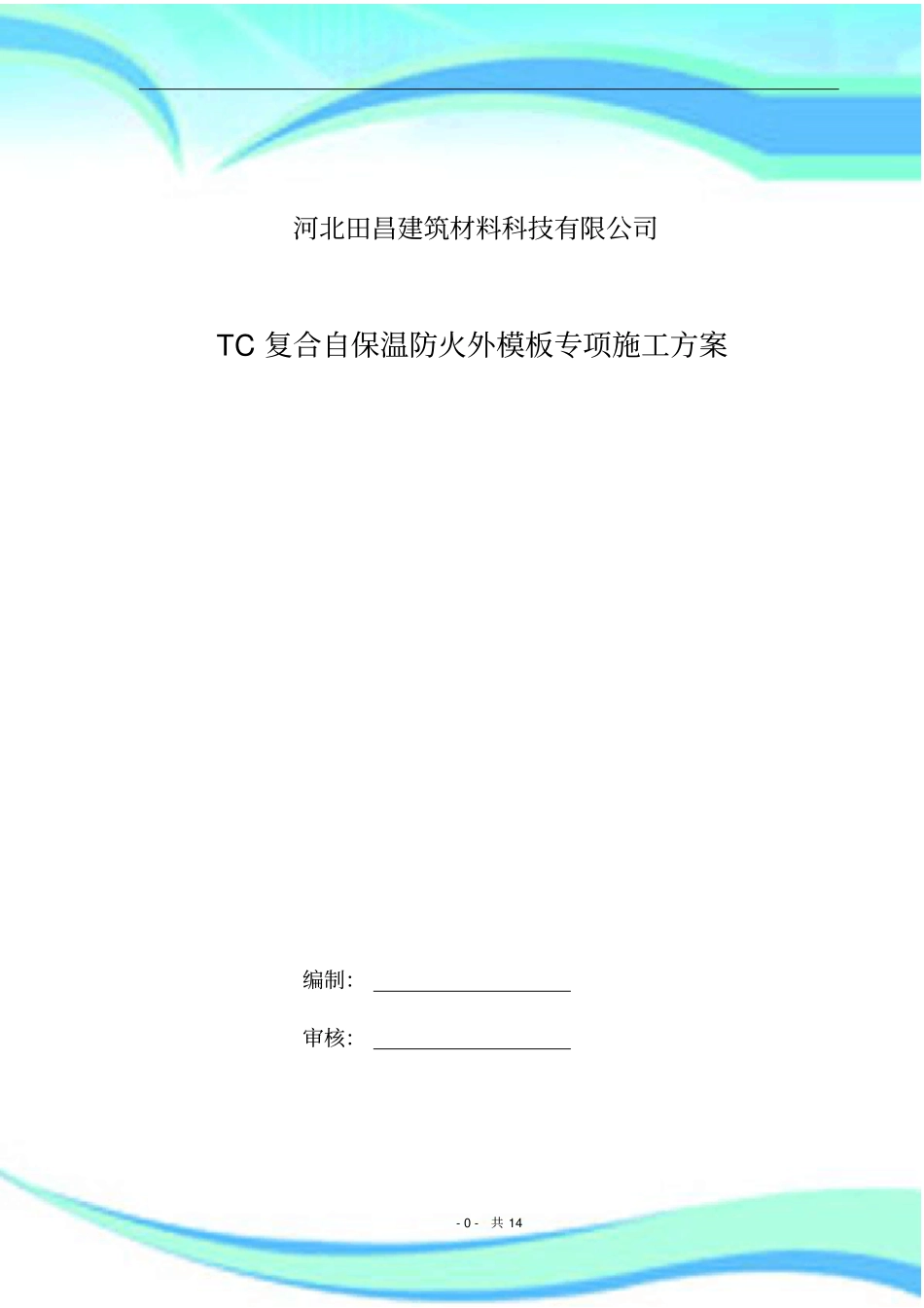

TC复合防火自保温外模板专项施工方案(DOC)2————————————————————————————————作者：————————————————————————————————日期：-0-共14河北田昌建筑材料科技有限公司TC复合自保温防火外模板专项施工方案编制：审核：-1-共14目录一、产品特性-----------------------------------------------------2二、编制依据-----------------------------------------------------4三、外墙外保温施工工艺--------------------------------------5四、质量保证措施-----------------------------------------------10五、实现质量目标措施-----------------------------------------10六、成品保护措施-----------------------------------------------11七、材料节约措施----------------------------------------------11八、安全及文明施工--------------------------------------------11九、其他注意事项-----------------------------------------------12十、施工案例-----------------------------------------------------12-2-共14一、产品特性：TC复合防火自保温外模板产品，是在防火保温板的两面涂覆粘接砂浆并加耐碱网格布，饰面再加抹面胶浆和耐碱网格布一次辊压成型的新型增强型外墙保温产品。其由保温层、粘结层、加强筋、保温过渡层、内外侧粘结加强层、连接件等部分构成。以TC复合板为外墙永久性外模板，内侧浇筑混凝土，外墙做装饰层，通过自身与混凝土的粘结以及连接件加强附着，与墙体牢固连接在一起形成保温结构系统。系统构造见下图：该产品是一种创新型的建筑物外墙保温材料，具有保温性能好（满足建筑节能65%--75%的要求）、防火等级高（达到A级防火）、与建筑结构同寿命，工厂化生产质量稳定、强度高等特点。便于施工、可大大提高施工进度以及节省竹胶板等建筑材料，提高周转材料使用率，降低施工成本，增加利润。产品性能技术指标见下表：-3-共14项目单位性能指标检验结果自保温外模板面密度Kg/m2≤209.8抗冲击性J级≥1015抗折强度MPa≥0.100.11拉伸粘结强度（与保温层）原强度MPa≥0.100.14耐水≥0.100.13耐冻融≥0.100.11含水率％≤53.3燃烧性能不低于A2级A1保温层（复合防火保温板或高强及防火保温板)密度普通型Kg/m3≤150143优化型≤8054导热系数普通型W/(m·k)≤0.0480.029？优化型≤0.0300.029抗压强度MPa≥0.300.32吸水率％≤94.8面板收缩率％≤0.080.06燃烧性能不低于A2级A1二、编制依据：《TC复合防火自保温外模板现浇混凝土保温系统构造》TCMB(J)01《外墙外保温工程技术规范》JGJ144--2004-4-共14《建筑施工模板安全技术规程》JGJ162--2008《建筑工程施工质量验收统一标准》GB50300--2013《混凝土结构工程施工质量验收规范》GB50204--2011《建筑节能工程施工质量验收规范》GB50411--2007三、外墙外保温施工工艺1，工艺要求采用TC复合防火保温板为保温材料,保温板安装与主体结构混凝土浇筑同步施工。可以减少二次施工费用，增快施工进度，提高周转材料使用率以及提高施工效率。2、施工流程定位放线→绑扎墙板钢筋→隐检→绑扎钢筋保护层垫块、固定顶模棍→安装门窗洞及预留洞口模板→从墙角开始安装保温板→非整块保温板下料锯切→保温板就位固定→接缝处理→设置“U”型预埋筋→隐检→支墙模→穿墙螺栓孔洞处理→浇筑混凝土→拆模→清理保温板面浮浆3、结构部分1．施工准备1.1材料1）钢筋加工成型：根据设计要求的规格尺寸，绑扎成型外墙钢筋；2）加工定制内墙模板（竹胶板）；3）根据设计的层高、门窗洞口位置，外墙模板采用加工成型各种规格的复合保温板；4）加工制作U型锚固筋（或者其它连接件），其直径为Ф6，圆钢长两侧长150mm，中间平直段长100mm，穿过保温板的钢筋锚固于剪力墙内长度不小于1/2墙体厚度。连接件每平米不少于5个（使用150mm铁钉作为-5-共14连接件时每平米不少于6个）。1.2作业条件1）待绑扎钢筋位置的基层清扫干净；2）墙身、门窗洞口、模板线，并将预留伸出搭接钢筋处的松散混凝土剔凿干净。2.施工操作要点2.1绑扎钢筋1）按设计图纸要求绑扎墙体钢筋，绑扎钢筋时...
