实验一--网络拓扑结构设计与绘制VIP免费

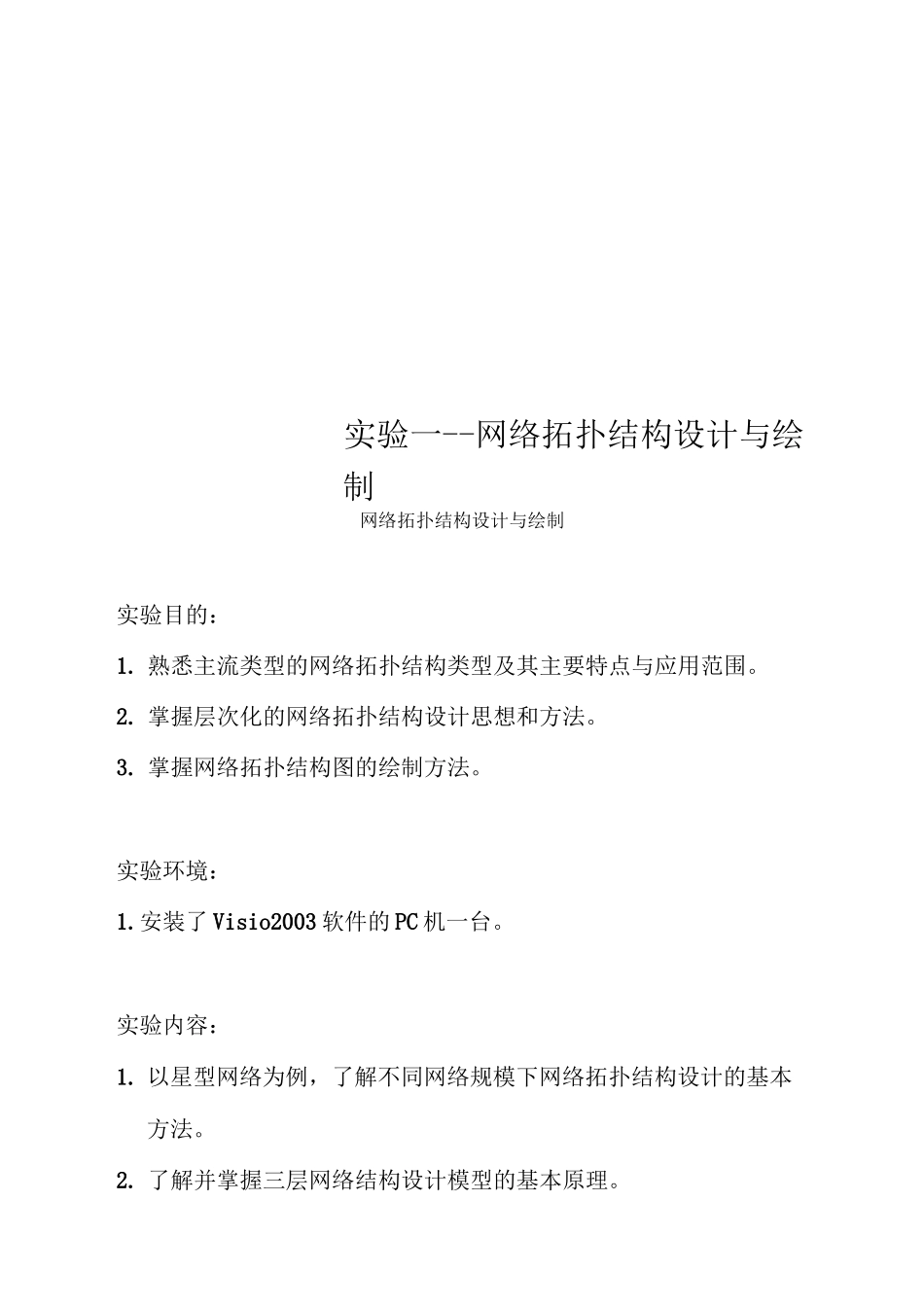

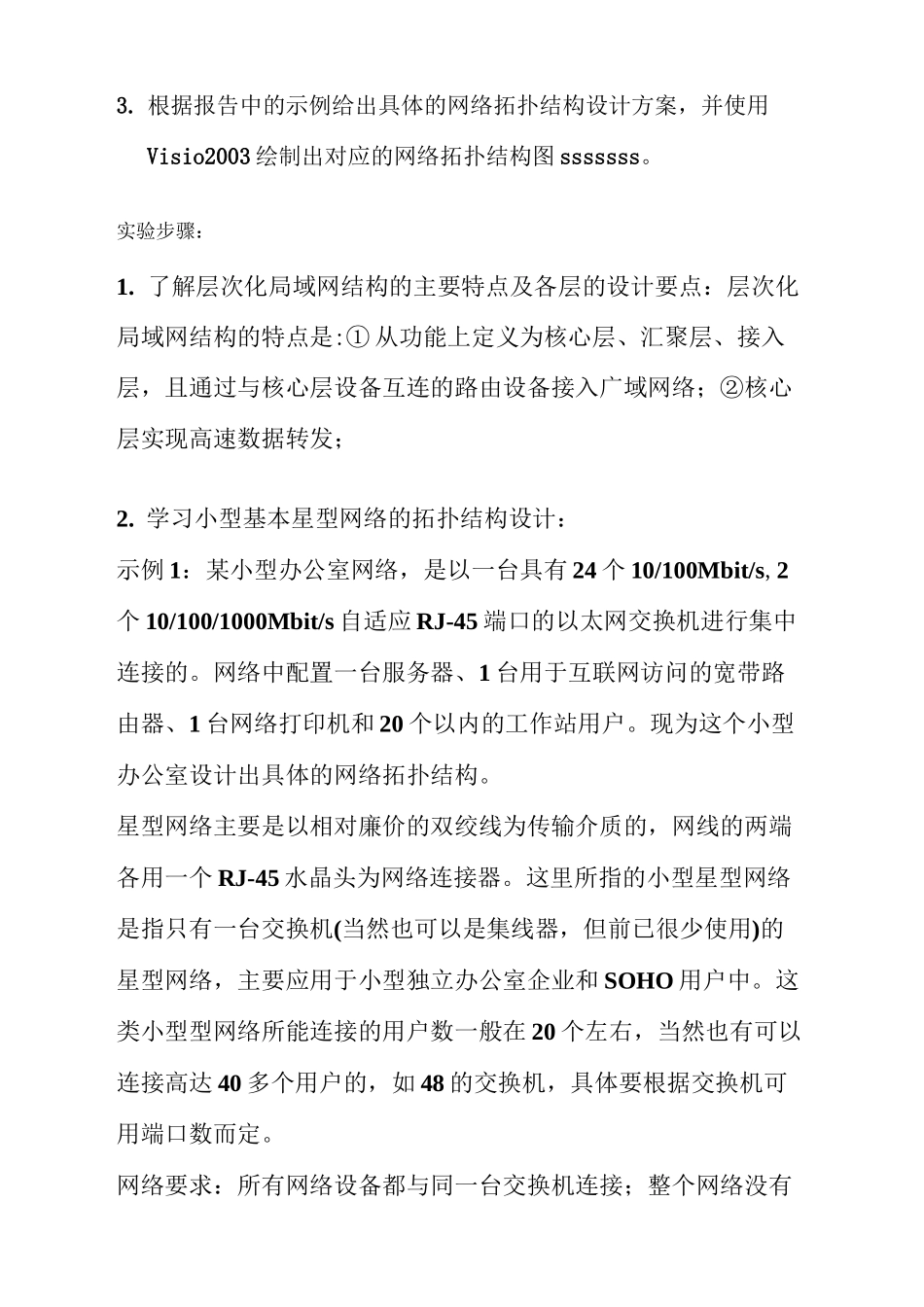

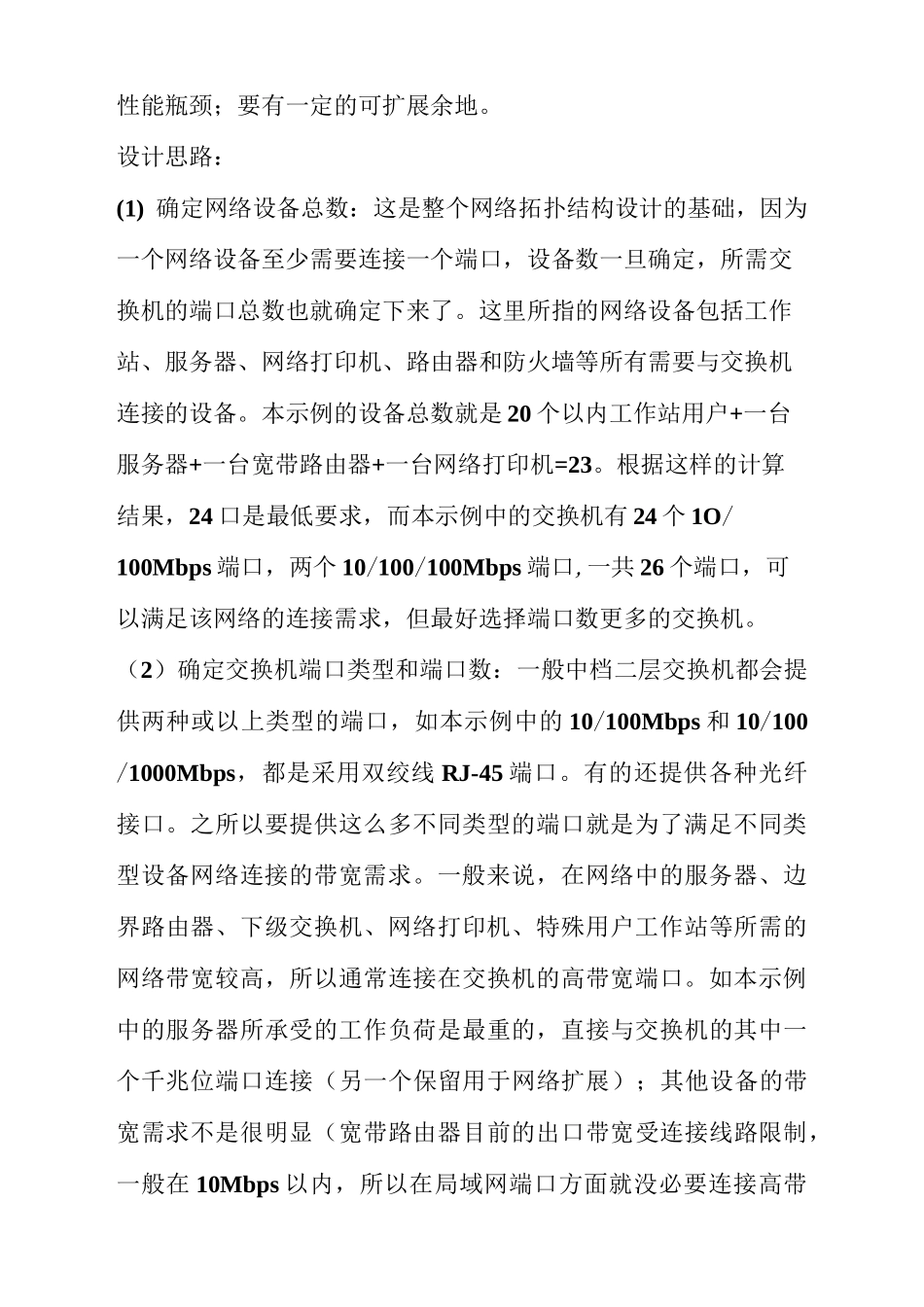

实验一--网络拓扑结构设计与绘制网络拓扑结构设计与绘制实验目的：1.熟悉主流类型的网络拓扑结构类型及其主要特点与应用范围。2.掌握层次化的网络拓扑结构设计思想和方法。3.掌握网络拓扑结构图的绘制方法。实验环境：1.安装了Visio2003软件的PC机一台。实验内容：1.以星型网络为例，了解不同网络规模下网络拓扑结构设计的基本方法。2.了解并掌握三层网络结构设计模型的基本原理。3.根据报告中的示例给出具体的网络拓扑结构设计方案，并使用Visio2003绘制出对应的网络拓扑结构图sssssss。实验步骤：1.了解层次化局域网结构的主要特点及各层的设计要点：层次化局域网结构的特点是:①从功能上定义为核心层、汇聚层、接入层，且通过与核心层设备互连的路由设备接入广域网络；②核心层实现高速数据转发；2.学习小型基本星型网络的拓扑结构设计：示例1：某小型办公室网络，是以一台具有24个10/100Mbit/s,2个10/100/1000Mbit/s自适应RJ-45端口的以太网交换机进行集中连接的。网络中配置一台服务器、1台用于互联网访问的宽带路由器、1台网络打印机和20个以内的工作站用户。现为这个小型办公室设计出具体的网络拓扑结构。星型网络主要是以相对廉价的双绞线为传输介质的，网线的两端各用一个RJ-45水晶头为网络连接器。这里所指的小型星型网络是指只有一台交换机(当然也可以是集线器，但前已很少使用)的星型网络，主要应用于小型独立办公室企业和SOHO用户中。这类小型型网络所能连接的用户数一般在20个左右，当然也有可以连接高达40多个用户的，如48的交换机，具体要根据交换机可用端口数而定。网络要求：所有网络设备都与同一台交换机连接；整个网络没有性能瓶颈；要有一定的可扩展余地。设计思路：(1)确定网络设备总数：这是整个网络拓扑结构设计的基础，因为一个网络设备至少需要连接一个端口，设备数一旦确定，所需交换机的端口总数也就确定下来了。这里所指的网络设备包括工作站、服务器、网络打印机、路由器和防火墙等所有需要与交换机连接的设备。本示例的设备总数就是20个以内工作站用户+一台服务器+一台宽带路由器+一台网络打印机=23。根据这样的计算结果，24口是最低要求，而本示例中的交换机有24个1O/100Mbps端口，两个10/100/100Mbps端口,一共26个端口，可以满足该网络的连接需求，但最好选择端口数更多的交换机。（2）确定交换机端口类型和端口数：一般中档二层交换机都会提供两种或以上类型的端口，如本示例中的10/100Mbps和10/100/1000Mbps，都是采用双绞线RJ-45端口。有的还提供各种光纤接口。之所以要提供这么多不同类型的端口就是为了满足不同类型设备网络连接的带宽需求。一般来说，在网络中的服务器、边界路由器、下级交换机、网络打印机、特殊用户工作站等所需的网络带宽较高，所以通常连接在交换机的高带宽端口。如本示例中的服务器所承受的工作负荷是最重的，直接与交换机的其中一个千兆位端口连接（另一个保留用于网络扩展）；其他设备的带宽需求不是很明显（宽带路由器目前的出口带宽受连接线路限制，一般在10Mbps以内，所以在局域网端口方面就没必要连接高带宽端口了，其他企业级路由器就不一样了），只需连接在普通的10/100Mbps快速自适应端口即可。（3）保留一定的网络扩展所需端口：交换机的网络扩展主要体现在两个方面：一是用于与下级交换机连接的端口，另一个是用于连接后续添加的工作站用户。与下级交换机连接方面，一般是通过高带宽端口进行的，毕竟下级交换机所连用户都是通过这个端口进行的。如果交换机提供了Uplink（级联）端口，则直接用这个端口即可，因为它本身就是一个经过特殊处理的端口，其可利用的背板带宽比一般的端口宽。但如果没有级联端口，则只能通过普通端口进行了，这时为了确保下级交换机所连用户的连接性能，最好选择一个较高带宽的端口。本示例中可以留下一个干兆位端口用于扩展连接，当然在实际工作中，这个高带宽端口还是可以得到充分利用的，只是到需要时能重新空余下来即可。(4)确定可连接工作站总数：交换机端口总数不等于可连接的工作站用户数，因为交换机中的一些端口还要用来连接那些不是工作站的网络设备，如服务器、下级交...
