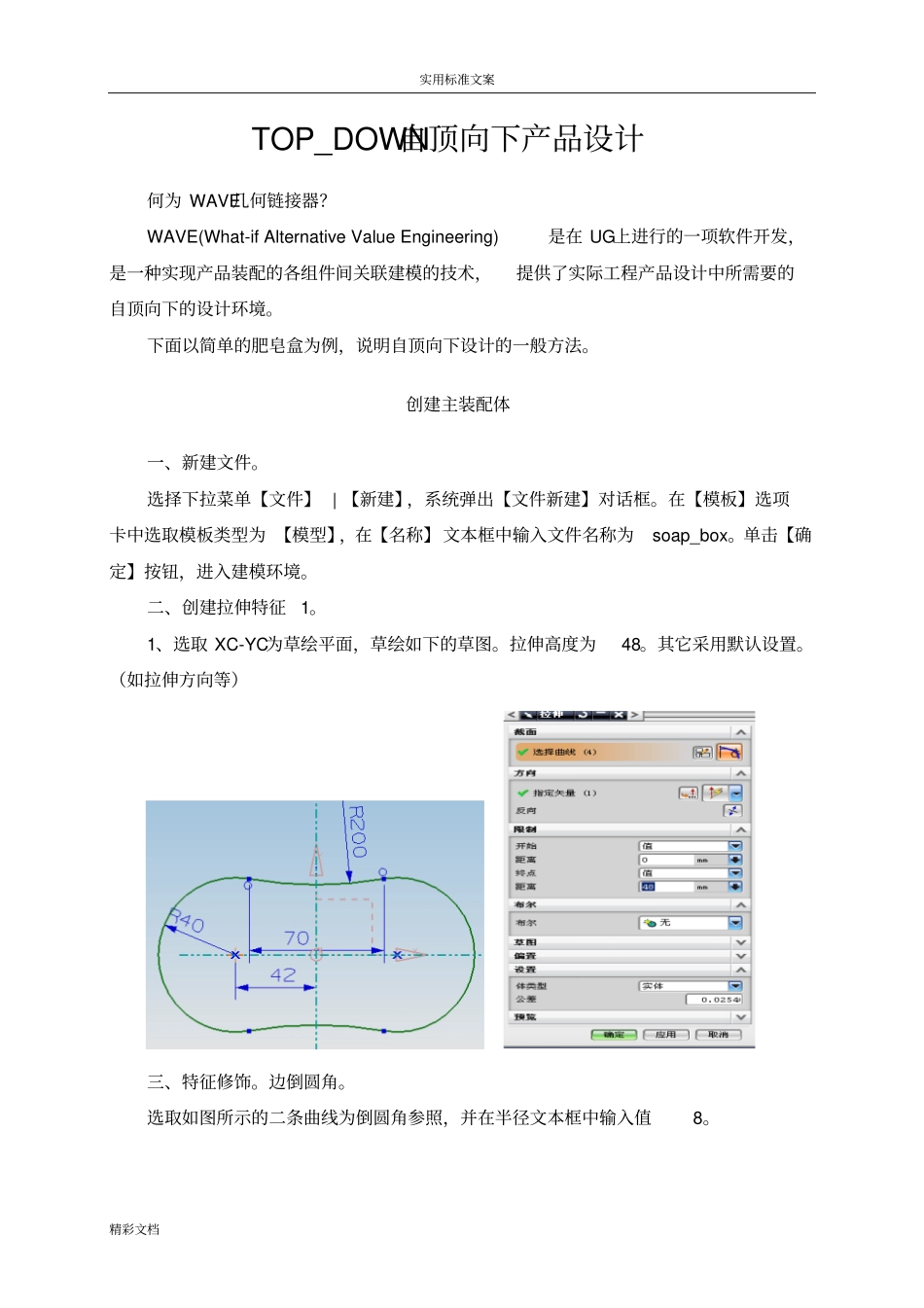

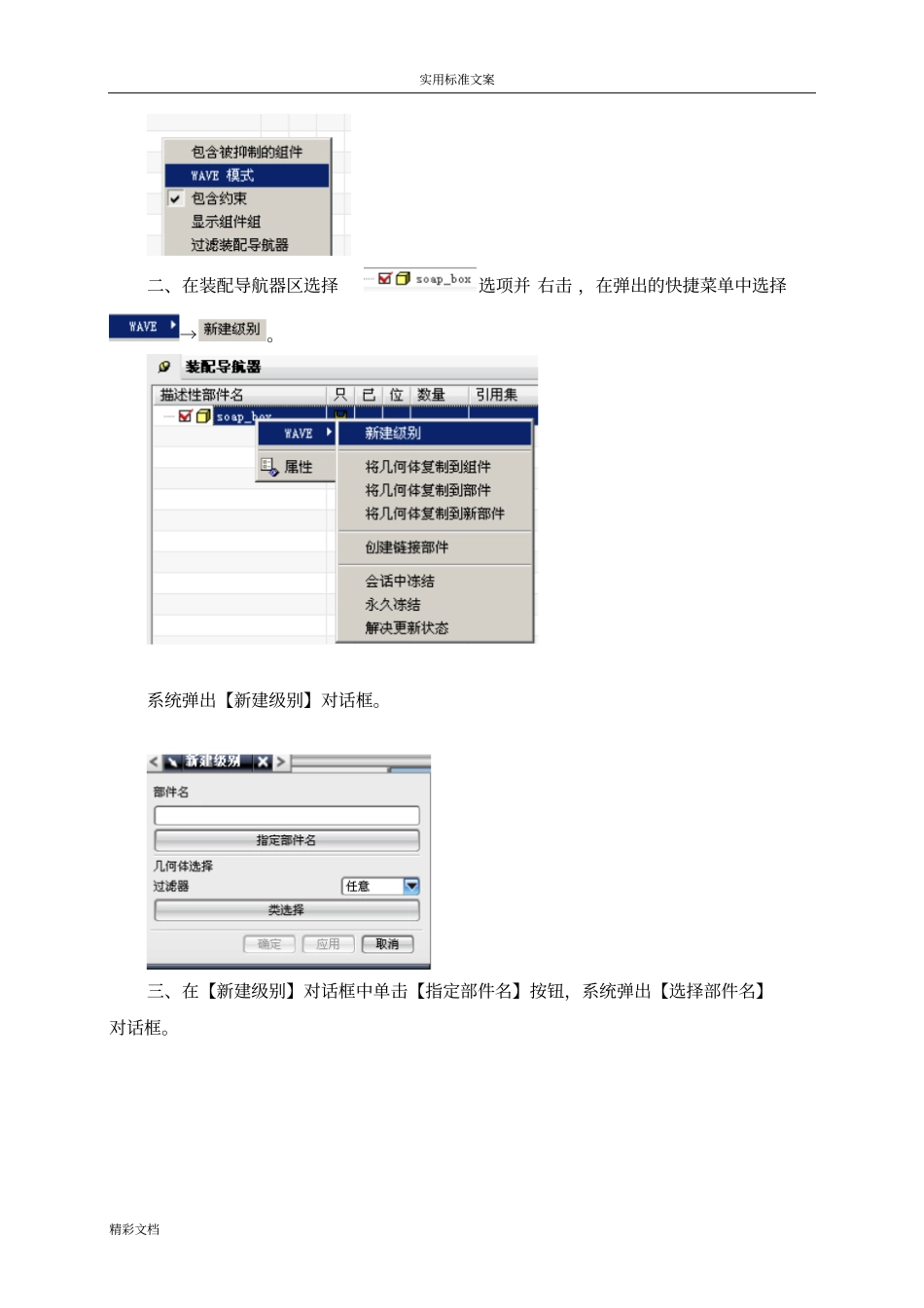

实用标准文案精彩文档TOP_DOWN自顶向下产品设计何为WAVE几何链接器？WAVE(What-ifAlternativeValueEngineering)是在UG上进行的一项软件开发，是一种实现产品装配的各组件间关联建模的技术，提供了实际工程产品设计中所需要的自顶向下的设计环境。下面以简单的肥皂盒为例，说明自顶向下设计的一般方法。创建主装配体一、新建文件。选择下拉菜单【文件】|【新建】，系统弹出【文件新建】对话框。在【模板】选项卡中选取模板类型为【模型】，在【名称】文本框中输入文件名称为soap_box。单击【确定】按钮，进入建模环境。二、创建拉伸特征1。1、选取XC-YC为草绘平面，草绘如下的草图。拉伸高度为48。其它采用默认设置。（如拉伸方向等）三、特征修饰。边倒圆角。选取如图所示的二条曲线为倒圆角参照，并在半径文本框中输入值8。实用标准文案精彩文档四、创建拉伸特征2。以XC-YC为草绘平面。绘制如下草图。拉伸高度为2，（注意拉伸方向），在【布尔】区域的下拉列表中选择【求和】选项。其它采用系统默认设置。五、创建拉伸曲面。选择执行【拉伸】命令，在【拉伸】对话框中，选择ZC－XC基准平面为草绘平面，绘制如下草图。对称拉伸，距离为50。（总的就是100）六、保存。创建一级主控件上盖一、在右侧的资源工具条区单击装配导航器按钮，在装配导航区的空白处右击，在弹出的快捷菜单中选择。实用标准文案精彩文档二、在装配导航器区选择选项并右击，在弹出的快捷菜单中选择→。系统弹出【新建级别】对话框。三、在【新建级别】对话框中单击【指定部件名】按钮，系统弹出【选择部件名】对话框。实用标准文案精彩文档四、在【选择部件名】对话框的【文件名】文本框中输入链接部件名up_cover，并单击【OK】按钮。系统回到【新建级别】对话框。五、在【新建级别】对话框的单击【类选择】按钮，选取绘图区中（也就是主装配体中设计的）实体和曲面。然后单击【确定】按钮，完成层的创建。六、分割实体。1、在右侧的资源工具条区单击装配导航器按钮，在装配导航器区选择选项并右击，在弹出的快捷菜单中选择命令，此时系统只显示一级主控件up_cover。实用标准文案精彩文档2、选择下拉菜单【插入】|【修剪】|【修剪体】命令，系统弹出【修剪体】对话框。选择实体作为目标体，按中键进行确认，并选择曲面为刀具体。单击【确定】按钮，完成修剪体的创建。3、隐藏曲面。七、抽壳。选择要抽壳的面，输入厚度为2。八、创建拉伸特征。1、草绘平面如下。选择最外边缘曲线进行偏置，向内偏置距离为1。完成草图操作。实用标准文案精彩文档2、拉伸高度为2。求差的布尔运算。九、保存文件。十、在装配导航区选择选项右击，在弹出的快捷菜单中依次选择命令。实用标准文案精彩文档创建一级主控件下盖一、在装配导航器区选择选项并右击，在弹出的快捷菜单中选择→。系统弹出【新建级别】对话框。二、在【新建级别】对话框中单击【指定部件名】按钮，系统弹出【选择部件名】对话框。实用标准文案精彩文档三、在【选择部件名】对话框的【文件名】文本框中输入链接部件名down_cover，并单击【OK】按钮。系统回到【新建级别】对话框。四、在【新建级别】对话框的单击【类选择】按钮，选取绘图区中（也就是主装配体中设计的）实体和曲面。然后单击【确定】按钮，完成层的创建。五、分割实体。取下面那部分。六、抽壳，厚度为2。七、创建拉伸特征1。实用标准文案精彩文档拉伸草绘的平面。用投影曲线命令，选择最外边缘进行投影，并对最外边缘曲线进行向内偏置1。对二条曲线形成的圆环截面草图进行拉伸。执行求差的布尔运算。八、创建拉伸特征2。1、草绘平面为XC-YC。绘制如下草图。实用标准文案精彩文档拉伸并执行求差的布尔运算。四、修改主装配体显示父部件soap_box。并把soap_box转为工作部件。进父特征的一些创建操作更改数据，那么相对应的一级控件的尺寸和形状也会随之而改变。
