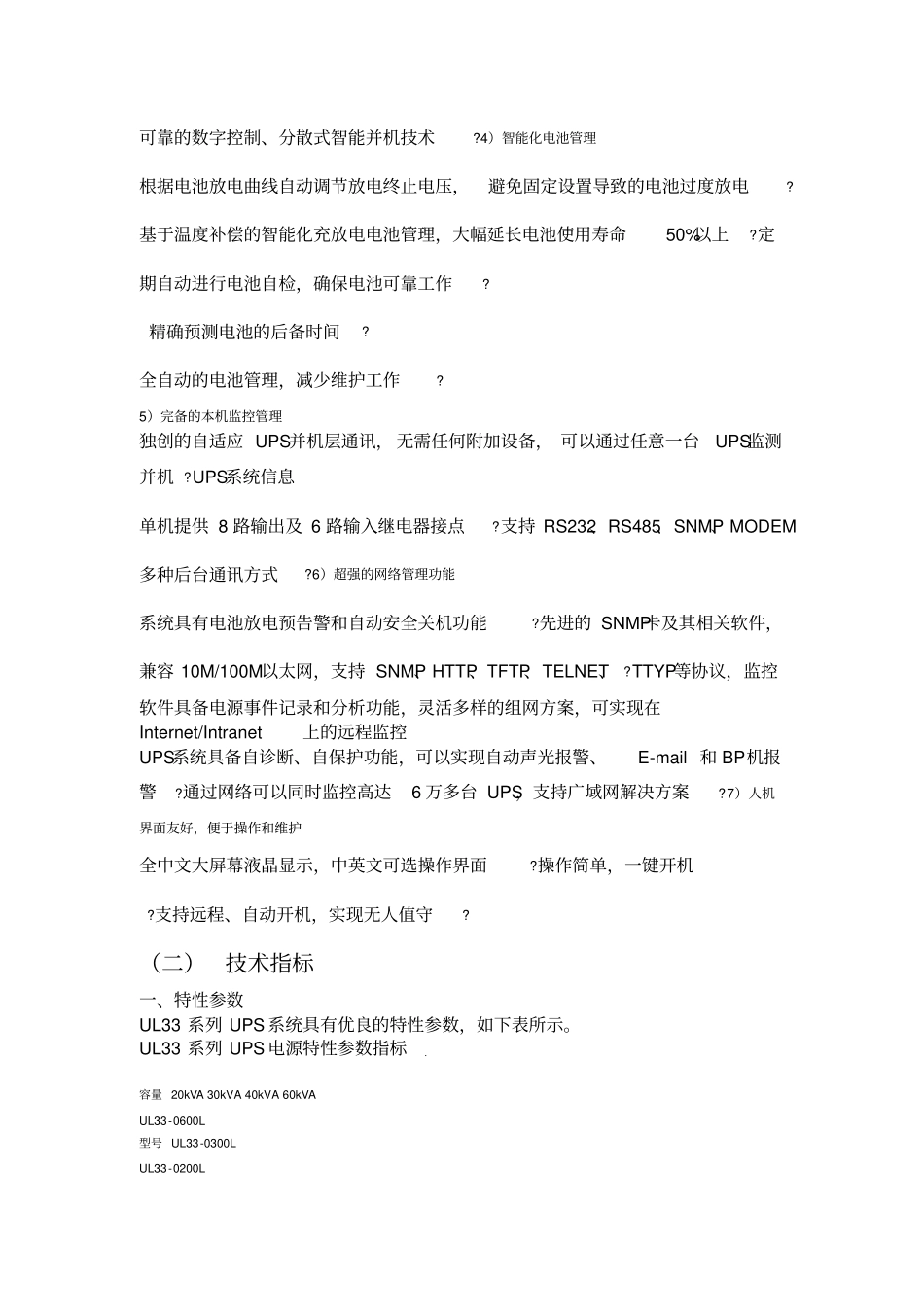

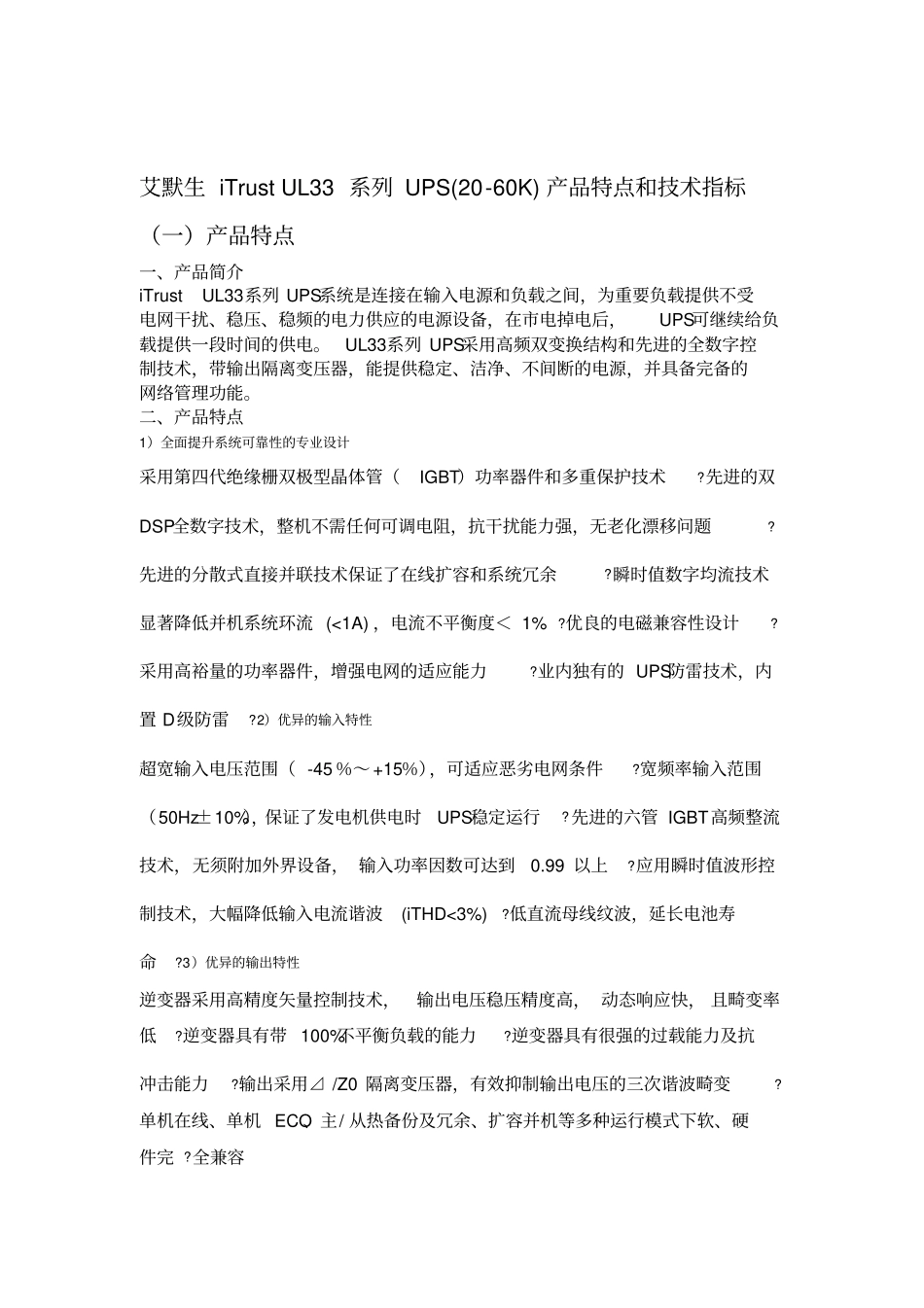

艾默生iTrustUL33系列UPS(20-60K)产品特点和技术指标（一）产品特点一、产品简介iTrustUL33系列UPS系统是连接在输入电源和负载之间，为重要负载提供不受电网干扰、稳压、稳频的电力供应的电源设备，在市电掉电后，UPS可继续给负载提供一段时间的供电。UL33系列UPS采用高频双变换结构和先进的全数字控制技术，带输出隔离变压器，能提供稳定、洁净、不间断的电源，并具备完备的网络管理功能。二、产品特点1）全面提升系统可靠性的专业设计采用第四代绝缘栅双极型晶体管（IGBT）功率器件和多重保护技术?先进的双DSP全数字技术，整机不需任何可调电阻，抗干扰能力强，无老化漂移问题?先进的分散式直接并联技术保证了在线扩容和系统冗余?瞬时值数字均流技术显著降低并机系统环流(<1A)，电流不平衡度＜1%?优良的电磁兼容性设计?采用高裕量的功率器件，增强电网的适应能力?业内独有的UPS防雷技术，内置D级防雷?2）优异的输入特性超宽输入电压范围（-45％～+15％），可适应恶劣电网条件?宽频率输入范围（50Hz±10%），保证了发电机供电时UPS稳定运行?先进的六管IGBT高频整流技术，无须附加外界设备，输入功率因数可达到0.99以上?应用瞬时值波形控制技术，大幅降低输入电流谐波(iTHD<3%)?低直流母线纹波，延长电池寿命?3）优异的输出特性逆变器采用高精度矢量控制技术，输出电压稳压精度高，动态响应快，且畸变率低?逆变器具有带100%不平衡负载的能力?逆变器具有很强的过载能力及抗冲击能力?输出采用⊿/Z0隔离变压器，有效抑制输出电压的三次谐波畸变?单机在线、单机ECO、主/从热备份及冗余、扩容并机等多种运行模式下软、硬件完?全兼容可靠的数字控制、分散式智能并机技术?4）智能化电池管理根据电池放电曲线自动调节放电终止电压，避免固定设置导致的电池过度放电?基于温度补偿的智能化充放电电池管理，大幅延长电池使用寿命50%以上?定期自动进行电池自检，确保电池可靠工作?精确预测电池的后备时间?全自动的电池管理，减少维护工作?5）完备的本机监控管理独创的自适应UPS并机层通讯，无需任何附加设备，可以通过任意一台UPS监测并机?UPS系统信息单机提供8路输出及6路输入继电器接点?支持RS232、RS485、SNMP、MODEM多种后台通讯方式?6）超强的网络管理功能系统具有电池放电预告警和自动安全关机功能?先进的SNMP卡及其相关软件，兼容10M/100M以太网，支持SNMP、HTTP、TFTP、TELNET、?TTYP等协议，监控软件具备电源事件记录和分析功能，灵活多样的组网方案，可实现在Internet/Intranet上的远程监控UPS系统具备自诊断、自保护功能，可以实现自动声光报警、E-mail和BP机报警?通过网络可以同时监控高达6万多台UPS，支持广域网解决方案?7）人机界面友好，便于操作和维护全中文大屏幕液晶显示，中英文可选操作界面?操作简单，一键开机?支持远程、自动开机，实现无人值守?（二）技术指标一、特性参数UL33系列UPS系统具有优良的特性参数，如下表所示。UL33系列UPS电源特性参数指标容量20kVA30kVA40kVA60kVAUL33-0600L型号UL33-0300LUL33-0200LUL33-0400L380V（线电压）输入电压三相三线输入方式>0.99功率因数主路<3%谐波电流输入+15%~-45%，-20%~-45%之间降额使用，电压范围-45%带载50%50Hz±10%频率范围380V（线电压）输入电压旁路±输入电压范围10%输入三相四线输入方式50Hz±频率范围10%405V额定电压整流器输0.5%±稳压精度．容量20kVA30kVA40kVA60kVA型号UL33-0200LUL33-0300LUL33-0400LUL33-0600L出指标输出电压范围(1.65×180~2.4×180)VDC稳态电压精度（平衡负载）±1%动态电压瞬变范围±1%（50%~100%~50%负载变化）动态瞬变恢复时间00ms电压畸变（线性负载）THD<1%电压畸变（非线性负载）THD<3%功率因数0.8（滞后）频率跟踪范围频率精度（电池逆变）50Hz±2Hz±0.02%三相相位差120±0.5°（平衡或不平衡负载）100%不平衡负载电压时稳压精度±1%系统系统频率跟踪速率<1Hz/s逆变器过载能力105%Po<负载<125%时，10±0.1min后转旁路输出；125%Po<负载<150%时，1分钟后转旁路输出；负载>150%时，200ms后立即转旁路输出旁路过载能力135%额定电流以下可长期过载1000%额定电流20ms输出电流峰值比3：...
