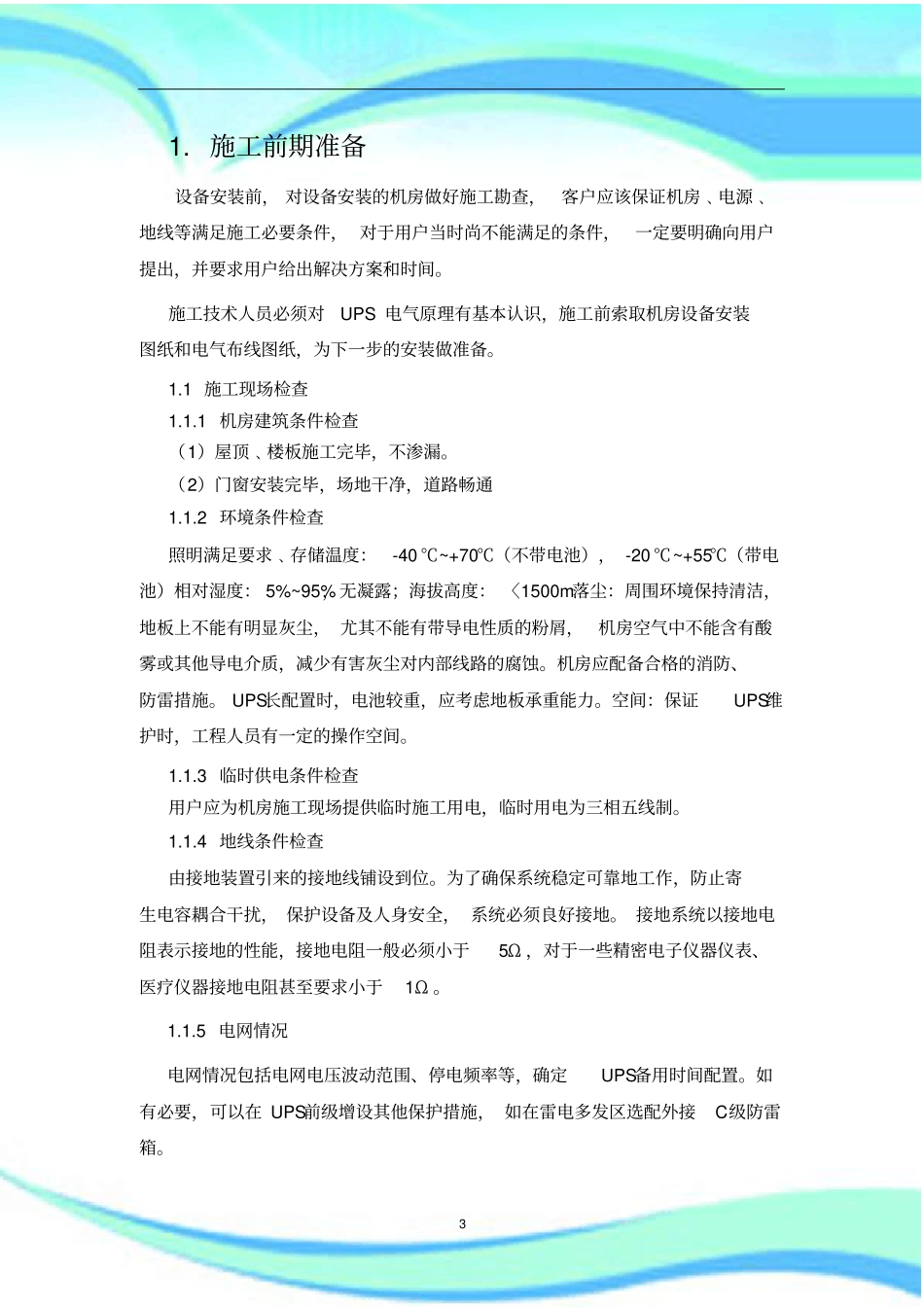

UPS施工方案2————————————————————————————————作者：————————————————————————————————日期：31.施工前期准备设备安装前，对设备安装的机房做好施工勘查，客户应该保证机房﹑电源﹑地线等满足施工必要条件，对于用户当时尚不能满足的条件，一定要明确向用户提出，并要求用户给出解决方案和时间。施工技术人员必须对UPS电气原理有基本认识，施工前索取机房设备安装图纸和电气布线图纸，为下一步的安装做准备。1.1施工现场检查1.1.1机房建筑条件检查（1）屋顶﹑楼板施工完毕，不渗漏。（2）门窗安装完毕，场地干净，道路畅通1.1.2环境条件检查照明满足要求﹑存储温度：-40℃~+70℃（不带电池），-20℃~+55℃（带电池）相对湿度：5%~95%，无凝露；海拔高度：〈1500m落尘：周围环境保持清洁，地板上不能有明显灰尘，尤其不能有带导电性质的粉屑，机房空气中不能含有酸雾或其他导电介质，减少有害灰尘对内部线路的腐蚀。机房应配备合格的消防、防雷措施。UPS长配置时，电池较重，应考虑地板承重能力。空间：保证UPS维护时，工程人员有一定的操作空间。1.1.3临时供电条件检查用户应为机房施工现场提供临时施工用电，临时用电为三相五线制。1.1.4地线条件检查由接地装置引来的接地线铺设到位。为了确保系统稳定可靠地工作，防止寄生电容耦合干扰，保护设备及人身安全，系统必须良好接地。接地系统以接地电阻表示接地的性能，接地电阻一般必须小于5Ω，对于一些精密电子仪器仪表、医疗仪器接地电阻甚至要求小于1Ω。1.1.5电网情况电网情况包括电网电压波动范围、停电频率等，确定UPS备用时间配置。如有必要，可以在UPS前级增设其他保护措施，如在雷电多发区选配外接C级防雷箱。41.1.6配电要求安装UPS时，必须充分考虑设备的交流输入、输出和电池等因素，选用适当的接线材料和线径。UPS一般装在室内，距离负载较近，一般采用铜心绝缘电缆，导线截面必须符合安全标准，满足电压降和温升等要求。当距离较远时，重点考虑电压降，然后再校验温升，当距离近时，电压降很小，主要考虑温升指标。1.1.7空开容量的选择对于10KVA、16KVA、20KVA的UPS，交流输入线采用标准连接电缆，对于10KVA、16KVA、20KVA的UPS，接线采用端子排型式，需要将UPS交流输入线连接到用户配电盘空气开关上，使UPS或负载出现紧急情况时，能够迅速切断电源，防止设备损坏。对于单进单出10KVAUPS输入线上的空开≧100A（或3进单出的输入线上空开≧32A），对于3进3出16KVAUPS输入线上的空开≧63A，对于3进3出20KVAUPS输入线上的空开≧63A。1.1.8UPS电池配置根据UPS后备时间的不同，长机型需要外配不同容量的蓄电池，外接电池箱的具体连接如下：*将电池柜就位，先卸上盖板，再卸四周挡板；*将电池线在电池柜空开端接好，另一端在UPS的“＋”、“－”端接好；*先安装最底层电池，再安装上面两层的电池，注意电池串联连接极性，用连接线缆连接电池端子时应用绝缘胶布将另一端子包好，以免造成电池短路，接好后用力抽拉每根电池电缆的端子，检查其是否压紧，要保证可靠连接；*电池串联后接入电池柜空开，检查电池极性是否正确，电压是否正常；*合电池柜空开，由电池向UPS供电，如果系统自检提示故障，检查电池是否接反或接错。1.1.9安装注意事项1、10KVA、16KVA\20KVAUPS，建议将主机安装在水平的地面上。2、UPS的后面板及侧板应与墙壁或相邻设备间保持50cm以上的距离，勿用物品遮盖前面板进风口，以免阻碍UPS风机排气孔的排气性能，UPS底部也有进风口，同样应保证其通畅。53、保持UPS安装环境的通风良好，避免安装在过热或湿度过高的环境中，远离水、可燃性气体、腐蚀剂和发热源，避免阳光直射，尽量保持进/出风口无灰尘。4、避免在有粉尘、挥发性气体、盐份过高，有腐蚀性物质的环境中使用。5、UPS具有电池接反保护功能，电池接反时UPS会显示电池故障报警。安装时应先断开电池箱开关，再断开交流输入开关。电池接反保护电路在电池接入后起作用，检测到电池接反后关断充电器输出与电池的连接，此时即使充电器工作也不会造成事故，并报电池故障。1.2施工资料准备...
