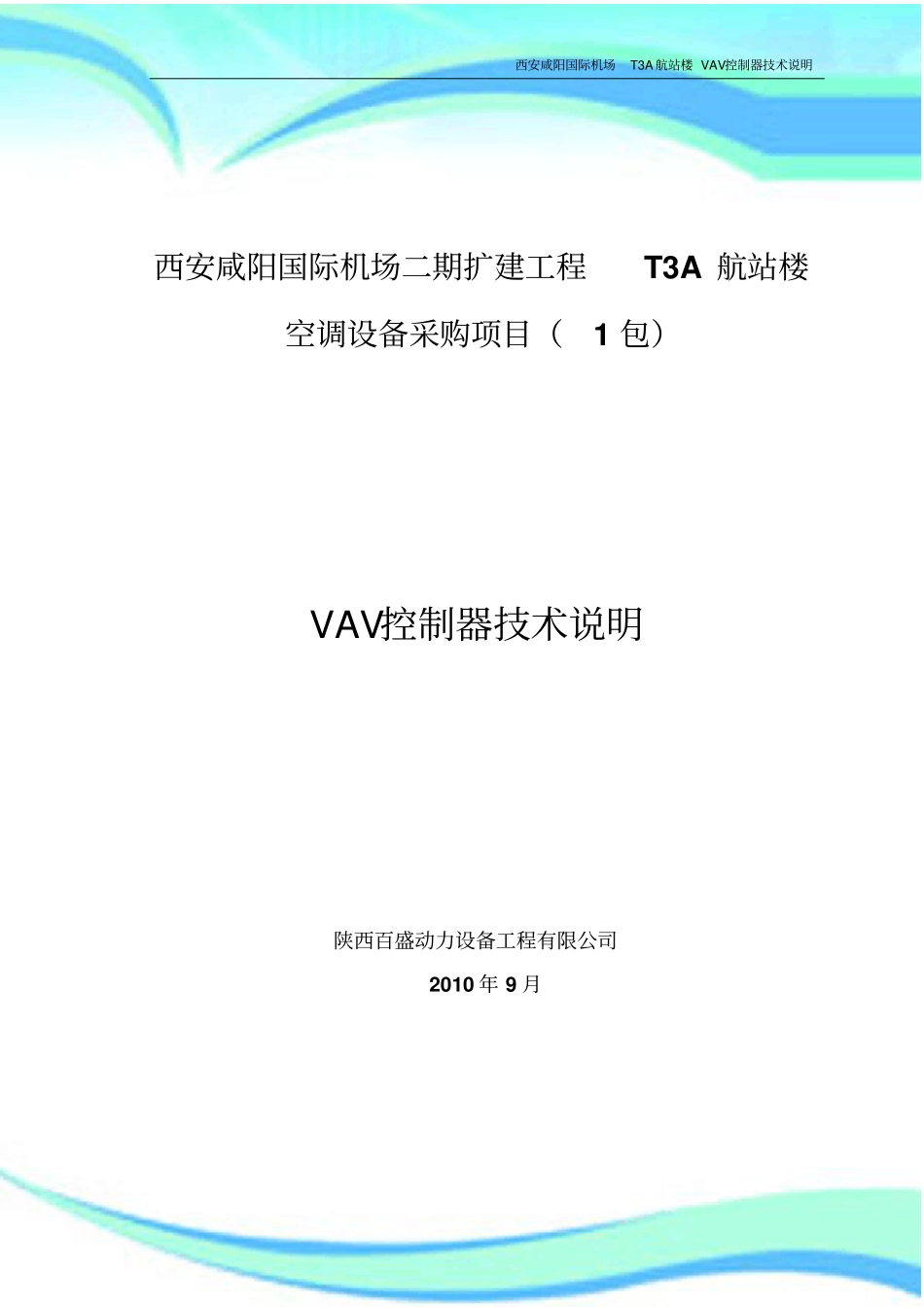

VAV控制器技术说明2————————————————————————————————作者：————————————————————————————————日期：西安咸阳国际机场T3A航站楼VAV控制器技术说明西安咸阳国际机场二期扩建工程T3A航站楼空调设备采购项目（1包）VAV控制器技术说明陕西百盛动力设备工程有限公司2010年9月西安咸阳国际机场T3A航站楼VAV控制器技术说明第1页，共5页致西部机场集团有限公司招标办公室：西安咸阳国际机场二期扩建工程T3A航站楼空调设备采购项目（1包）中共有VAV末端129套（此数量为招标文件中的数量），其中单风道型VAV末端122套，带热水盘管再加热的风道型VAV控制器7套，该标段中标单位陕西百盛动力设备工程有限公司在VAV末端中所配的VAV控制器为西门子的VAV控制器，由于VAV末端控制涉及到与变风量空调机组的联动控制，所以本技术文件就VAV末端所配的VAV控制器的详细技术参数予以说明，以便其它相关专业参考，技术说明如下：1、VAV末端的说明1.1、单风道型VAV末端单风道型VAV末端所包括的设备及元件：VAV末端箱体、平均空气流速传感器、风量调节阀，变压器，西门子BACnetATEC变风量控制器550-440（风阀执行器一体式VAV控制器），单风道型VAV末端不包括的内容：室内温度传感器，该设备不在空调1包中，建议由楼宇自控专业采购，VAV控制器需依据室内温度传感器采集的数据来控制风量调节阀开度，从而实现VAV末端的变风量控制，维持室内温度在设定范围内。单风道型VAV末端型号规格:设备名称型号及规格VAV控制器数量单位备注变风量调节器TVS-A/125L=54～540m3/h550-4402台带24VAC变压器变风量调节器TVS-A/160L=90～900m3/h550-44042台带24VAC变压器变风量调节器TVS-A/200L=144～1458m3/h550-44028台带24VAC变压器变风量调节器TVS-A/250L=216～2214m3/h550-44015台带24VAC变压器变风量调节器TVS-A/315L=378～3690m3/h550-4409台带24VAC变压器变风量调节器TVS-A/400L=612～6048m3/h550-44017台带24VAC变压器变风量调节器TVS-B/125L=54～540m3/h550-4402个带24VAC变压器变风量调节器TVS-B/160L=90～900m3/h550-4406个带24VAC变压器变风量调节器TVS-B/250L=216-2214m3/h550-4401个带24VAC变压器1.2、带热水盘管再加热的风道型VAV末端带热水盘管再加热的风道型VAV末端所包括的设备及元件：VAV末端箱体、热水盘管，平均空气流速传感器、风量调节阀，24VAC变压器，西门子BACnetATEC变风量控制器550-445（风阀执行器一体式VAV控制器），带热水盘管再加热的风道型VAV末端不包括的内容：室内温度传感器，热水加热盘管的电动调节阀及执行器。这些设备不在空调1包中，建议由楼宇自控专业西安咸阳国际机场T3A航站楼VAV控制器技术说明第2页，共5页采购，VAV控制器需依据室内温度传感器采集的数据来控制风量调节阀开度，在冬季工况下同时根据温度情况控制电动调节阀的开度，从而实现VAV末端的变风量控制，维持室内温度在设定范围内。带热水盘管再加热的风道型VAV末端型号规格:设备名称型号及规格VAV控制器数量单位备注变风量调节器TVS-A/160L=90～900m3/h带加热盘管550-4455台带24VAC变压器变风量调节器TVS-A/315L=378～3690m3/h带加热盘管550-4452台带24VAC变压器2、VAV控制器的技术参数说明西门子新式基于BACnetATEC（执行终端设备控制器）的变风量控制器提供压力无关型的、变风量单冷或冷却/加热区域级的直接数字循环控制。BACnetATEC能独立操作，或者联网以完成综合的HVAC控制、监测和能量管理等功能。BACnetATEC变风量控制器由一个电子控制器、一个压差传感器和一个阀门执行器组件组成。这种控制器提供电源接线端子和用于系统及本地通讯、控制的全部接线端子。室内传感器的电缆联接到控制器上一个RJ-11插口。所有其它联接都是可拆卸的端子块。2.1、西门子BACnetATEC变风量控制器特点：控制器与执行器集成，易于安装。自动检验步骤更易于安装调试与故障检修HVAC系统的PID控制以减少偏移量及维持更加严格的设定点控制。通信采用标准的BACnetMS/TP通信协议，以便在BACnetMS/TP网络上实现开放式连接；只需5VA供电，在控制电气容量时这是一个优势。西安咸阳...
