配电柜配电箱安装施工工艺VIP免费

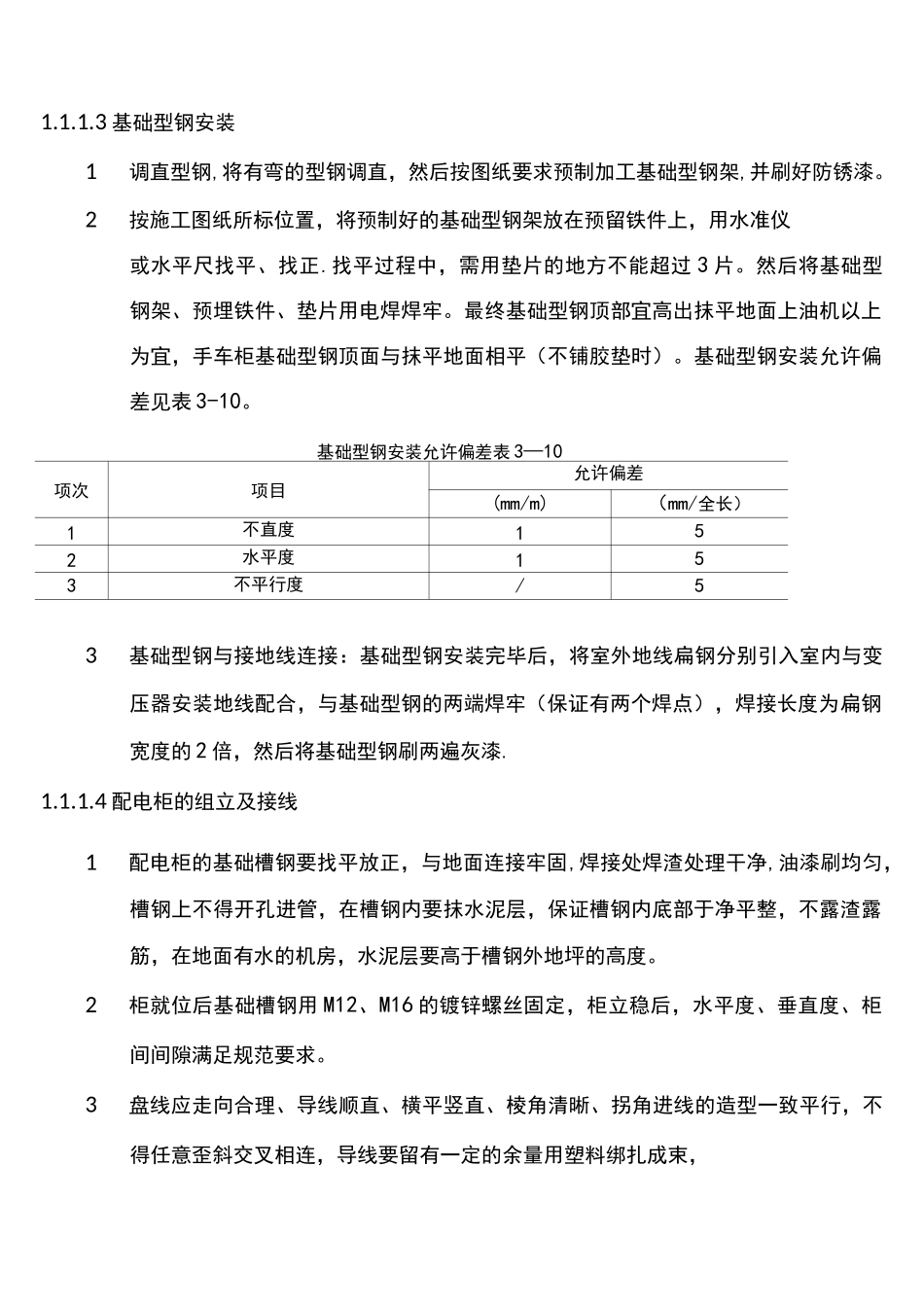

1.1.1成套配电柜安装1.1.1.1配电柜的材料要求1柜体外形尺寸方正，周边平整无损伤,油漆无脱落，柜体有一定机械强度,二次底板厚度不小于1.5mm，柜内仪表、控制元件齐全，安装牢固，布置合理满足电气间距与爬电距离要求，接线质量符合规范要求。2二次板、带电器设备的门、柜体上均应焊有接地螺丝，柜上部进线处和下部接线端子处，尤其是进出多芯电缆时，要预留足够的空间以保证外接导线，多芯电缆分开线芯的接线空间。配电柜下部端子排，离地宜大于350mm。3基础槽钢不得用电气焊开孔，所有使用的配件必须为镀锌件。1.1.1.2配电柜的布置及安装要点1配电室内不应有其它的管道通过，室内的暖气管道不应有阀门，管道与散热器的连接采用焊接.2成排配电柜的长度超过6m时，柜后的通道应有两个通向本室或其它房间的出口，出口应布置在通道的两侧，两出口之间的距离超过15m时，其间还应增加出口.3低压配电柜的平面位置应按图施工,标准层竖井内的空间位置应按统一标准尺寸控制，为了安全和操作方便，不应安装于门后或妨碍操作的设备旁.4单独柜（盘）只找柜面和侧面的垂直度.成列柜（盘）各台就位后,先找正两端的柜，再从柜下至上2/3高的位置绷上小线，逐台找正，如柜不标准,以柜面为准。找正时采用0。5mm铁片进行调整，每处垫片最多不能超过3片.然后按固定螺孔尺寸，在基础型钢架上用手电钻钻孔。一般若无要求时，低压柜钻①12.2孔，高压柜钻①16。2孔，分别用M12、M16镀锌螺丝固定。5成排配电柜，柜与柜之间应用螺栓进行固定，根据柜的高度不同，选择相应的固定点，以保证配电柜的稳固性。1.1.1.3基础型钢安装1调直型钢,将有弯的型钢调直，然后按图纸要求预制加工基础型钢架,并刷好防锈漆。2按施工图纸所标位置，将预制好的基础型钢架放在预留铁件上，用水准仪或水平尺找平、找正.找平过程中，需用垫片的地方不能超过3片。然后将基础型钢架、预埋铁件、垫片用电焊焊牢。最终基础型钢顶部宜高出抹平地面上油机以上为宜，手车柜基础型钢顶面与抹平地面相平（不铺胶垫时）。基础型钢安装允许偏差见表3-10。基础型钢安装允许偏差表3—10项次项目允许偏差(mm/m)（mm/全长）1不直度152水平度153不平行度/53基础型钢与接地线连接：基础型钢安装完毕后，将室外地线扁钢分别引入室内与变压器安装地线配合，与基础型钢的两端焊牢（保证有两个焊点），焊接长度为扁钢宽度的2倍，然后将基础型钢刷两遍灰漆.1.1.1.4配电柜的组立及接线1配电柜的基础槽钢要找平放正，与地面连接牢固,焊接处焊渣处理干净,油漆刷均匀，槽钢上不得开孔进管，在槽钢内要抹水泥层，保证槽钢内底部于净平整，不露渣露筋，在地面有水的机房，水泥层要高于槽钢外地坪的高度。2柜就位后基础槽钢用M12、M16的镀锌螺丝固定，柜立稳后，水平度、垂直度、柜间间隙满足规范要求。3盘线应走向合理、导线顺直、横平竖直、棱角清晰、拐角进线的造型一致平行，不得任意歪斜交叉相连，导线要留有一定的余量用塑料绑扎成束，装置的相线截面积选择表（mm2）表3-绑扎间距均匀。4各相导线分色清晰，且各相颜色区分一致，多股线涮锡部位用和导线颜色一致的绝缘带缠绕,缠绕长度一致，干净利落，线管进线处，带塑料护口。1.1.1.5地线压接1导线压接的鼻子必须使用闭口鼻，严禁使用开口鼻，应根据导线的规格、电流的大小选择不同的接线鼻子，应采用涮锡并巨涮锡饱满无夹渣、空隙,接线鼻子涮完锡后，除接线的地方外，都应使用与导线相同颜色的胶带进行包扎。成排配电柜安装：①垂直度不大于1.2/1000,盘面平整度4mm,盘间接缝小于2mm。②柜子标识齐全清楚。2与母排压接时，建议一个螺栓压一个接线鼻子.进入配电柜的管、线槽都应用接地线与母排连接，柜内的接地线不应串接，应采用并接。3装置的相线截面积选择见表3-11.①配电柜、箱接地做法：配电箱、柜如有电气元气件装于箱柜门上，就一定要接地。软编织带，闭口鼻子。灯具安装场所及用途民用建筑室内照明用灯头线工业建筑室内室外铜心软线0.50。51。0线芯最小截面铜线铝线2.52。5"2.装置的相线截面积S（mm2）相应的保护线最小截面积S（mm2）PSW16S=SP16〈SW35S=16P35〈SW400S=S/2P400〈SW800S=200PS〉800S=S/...
