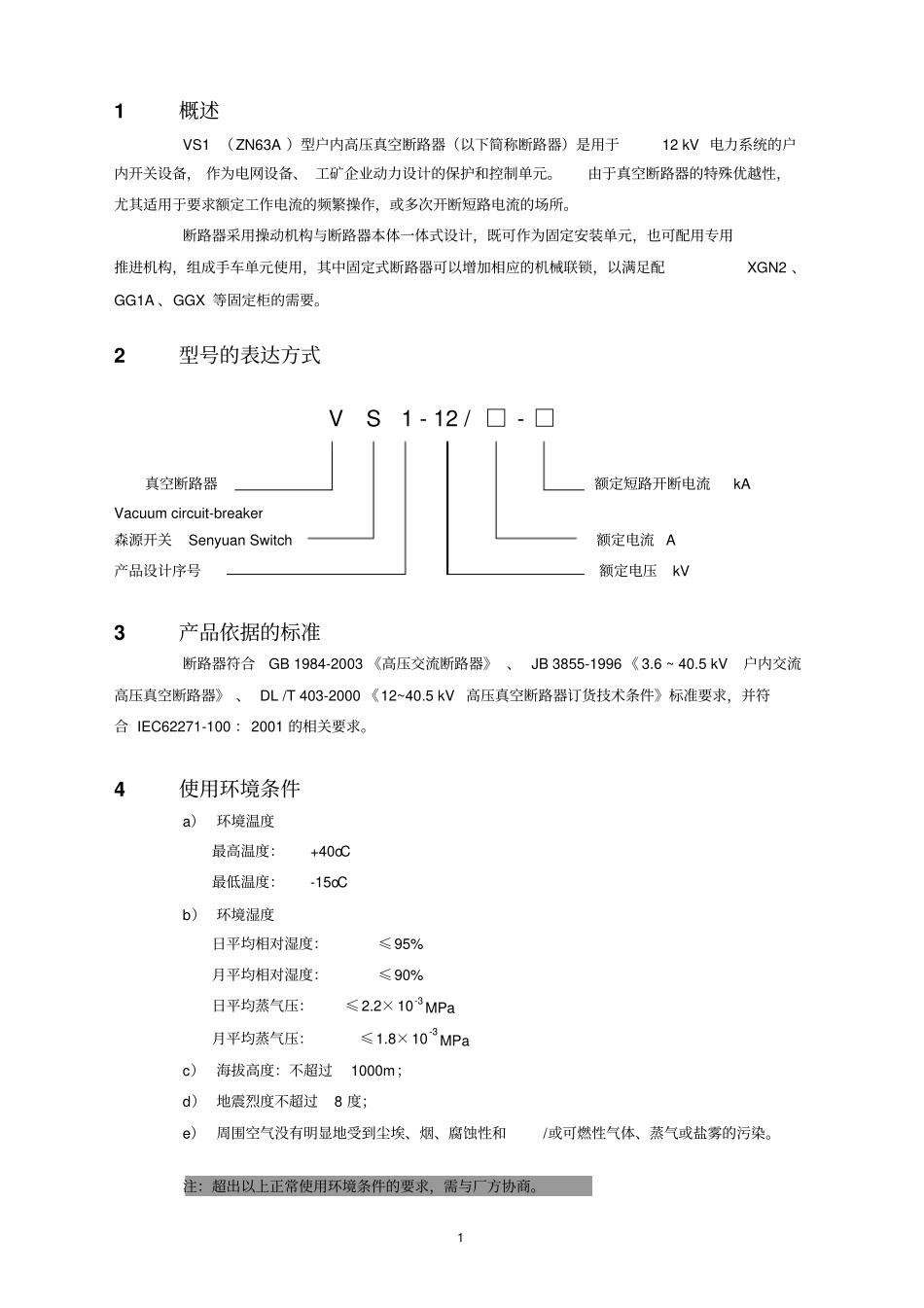

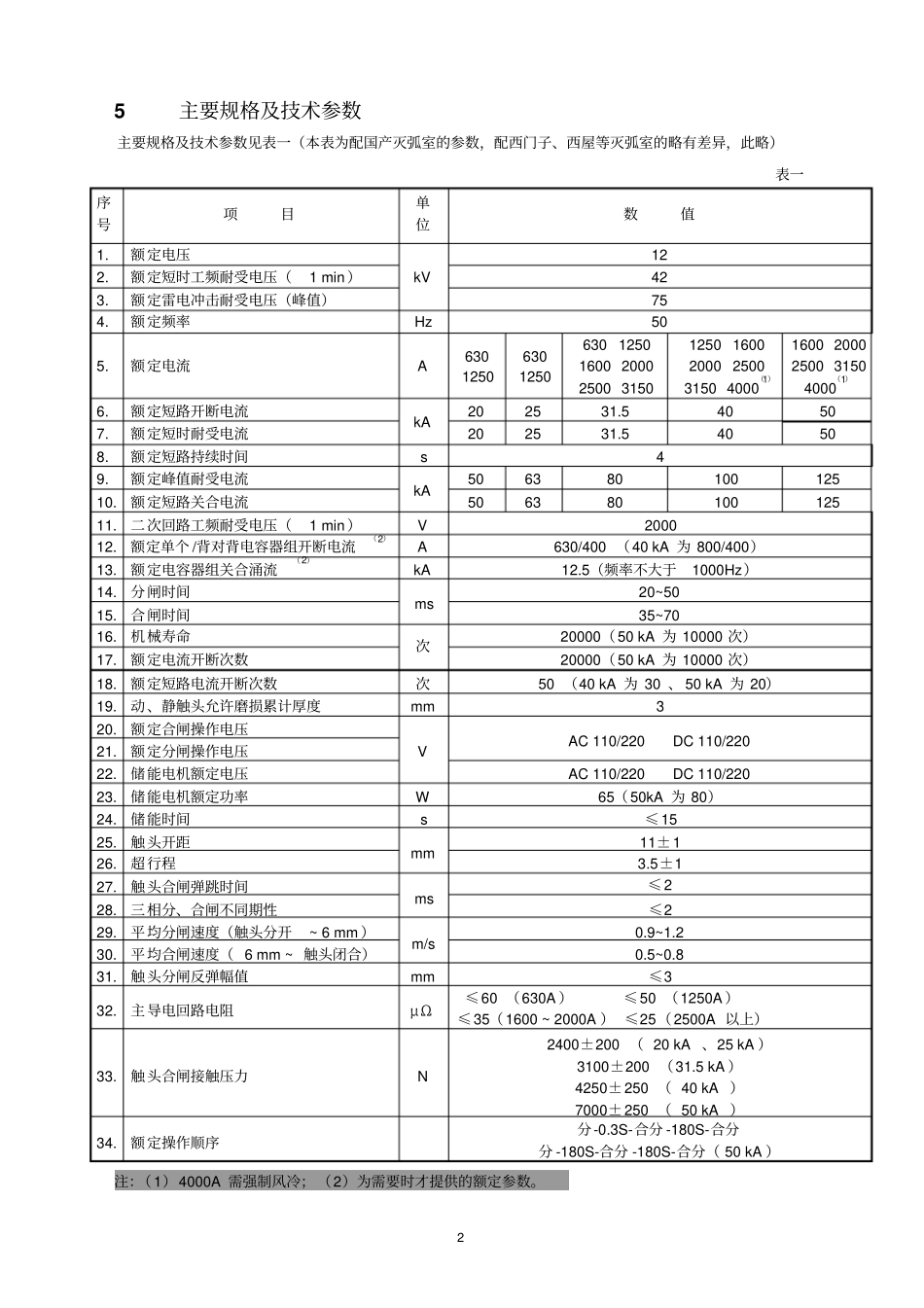

11概述VS1（ZN63A）型户内高压真空断路器（以下简称断路器）是用于12kV电力系统的户内开关设备，作为电网设备、工矿企业动力设计的保护和控制单元。由于真空断路器的特殊优越性，尤其适用于要求额定工作电流的频繁操作，或多次开断短路电流的场所。断路器采用操动机构与断路器本体一体式设计，既可作为固定安装单元，也可配用专用推进机构，组成手车单元使用，其中固定式断路器可以增加相应的机械联锁，以满足配XGN2、GG1A、GGX等固定柜的需要。2型号的表达方式VS1-12/□-□真空断路器额定短路开断电流kAVacuumcircuit-breaker森源开关SenyuanSwitch额定电流A产品设计序号额定电压kV3产品依据的标准断路器符合GB1984-2003《高压交流断路器》、JB3855-1996《3.6~40.5kV户内交流高压真空断路器》、DL/T403-2000《12~40.5kV高压真空断路器订货技术条件》标准要求，并符合IEC62271-100：2001的相关要求。4使用环境条件a）环境温度最高温度：+40oC最低温度：-15oCb）环境湿度日平均相对湿度：≤95%月平均相对湿度：≤90%日平均蒸气压：≤2.2×10-3MPa月平均蒸气压：≤1.8×10-3MPac）海拔高度：不超过1000m；d）地震烈度不超过8度；e）周围空气没有明显地受到尘埃、烟、腐蚀性和/或可燃性气体、蒸气或盐雾的污染。注：超出以上正常使用环境条件的要求，需与厂方协商。25主要规格及技术参数主要规格及技术参数见表一（本表为配国产灭弧室的参数，配西门子、西屋等灭弧室的略有差异，此略）表一序号项目单位数值1.额定电压kV122.额定短时工频耐受电压（1min）423.额定雷电冲击耐受电压（峰值）754.额定频率Hz505.额定电流A6301250630125063012501600200025003150125016002000250031504000（1）16002000250031504000（1）6.额定短路开断电流kA202531.540507.额定短时耐受电流202531.540508.额定短路持续时间s49.额定峰值耐受电流kA50638010012510.额定短路关合电流50638010012511.二次回路工频耐受电压（1min）V200012.额定单个/背对背电容器组开断电流（2）A630/400（40kA为800/400）13.额定电容器组关合涌流（2）kA12.5（频率不大于1000Hz）14.分闸时间ms20~5015.合闸时间35~7016.机械寿命次20000（50kA为10000次）17.额定电流开断次数20000（50kA为10000次）18.额定短路电流开断次数次50（40kA为30、50kA为20）19.动、静触头允许磨损累计厚度mm320.额定合闸操作电压VAC110/220DC110/22021.额定分闸操作电压22.储能电机额定电压AC110/220DC110/22023.储能电机额定功率W65（50kA为80）24.储能时间s≤1525.触头开距mm11±126.超行程3.5±127.触头合闸弹跳时间ms≤228.三相分、合闸不同期性≤229.平均分闸速度（触头分开~6mm）m/s0.9~1.230.平均合闸速度（6mm~触头闭合）0.5~0.831.触头分闸反弹幅值mm≤332.主导电回路电阻μΩ≤60（630A）≤50（1250A）≤35（1600~2000A）≤25（2500A以上）33.触头合闸接触压力N2400±200（20kA、25kA）3100±200（31.5kA）4250±250（40kA）7000±250（50kA）34.额定操作顺序分-0.3S-合分-180S-合分分-180S-合分-180S-合分（50kA）注：（1）4000A需强制风冷；（2）为需要时才提供的额定参数。36产品结构及工作原理6.1主体结构断路器主体部分设置在由环氧树脂采用APG工艺浇注而成的绝缘筒内，这种结构能有效地防止包括外力冲击、污秽环境等外部因素对真空灭弧室的影响。断路器主体安装在断路器框架后部，与操动机构连接成一个整体。断路器在合闸位置时主回路电流路径：（参见图2）上出线座27经固定在灭弧室上的上支架26到真空灭弧室内部静触头，经动触头及与其联接的导电夹、软连接，至下支架30到下出线座31。断路器出厂时各电流等级均装有防尘绝缘筒盖，在实际使用中，额定电流1250A及以下等级运行时不必去除，额定电流1600A及以上等级运行时必须去除。6.2操动机构（参见图1、图2）操动机构为弹簧储能操作机构，断路器框架内装有合闸单元，由一个或数个脱扣电磁铁组成的分闸单元，辅助开关，指示装置等部件；前方设有合、分按钮，手动储能操作孔，弹簧储能状态指示牌，合分指示牌等。6.2.1储能断路器合闸所需能量由合闸簧储能提供。储能既可由外部电源驱动...
