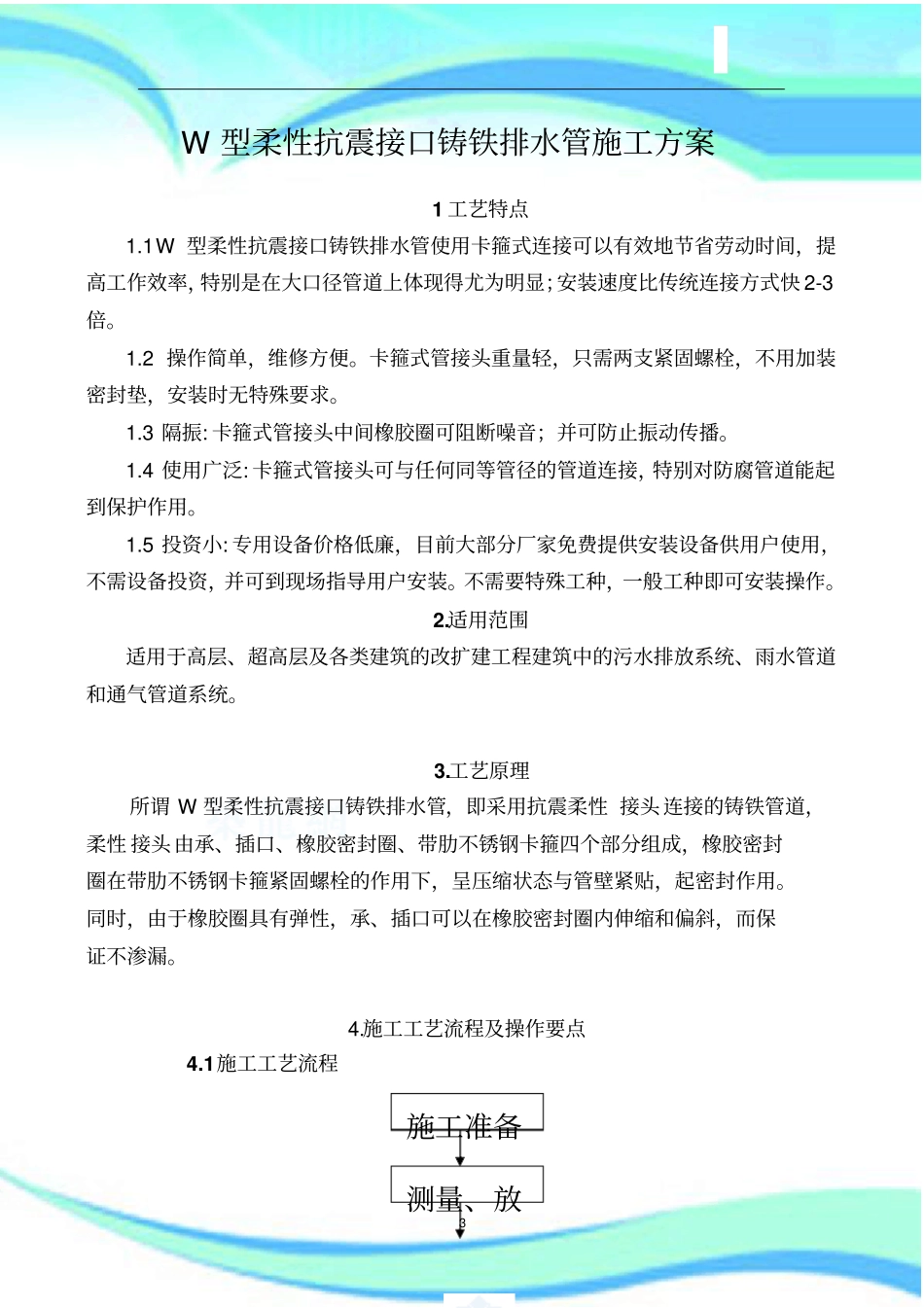

w型柔性抗震铸铁排水管施工方案2————————————————————————————————作者：————————————————————————————————日期：3W型柔性抗震接口铸铁排水管施工方案1工艺特点1.1W型柔性抗震接口铸铁排水管使用卡箍式连接可以有效地节省劳动时间，提高工作效率，特别是在大口径管道上体现得尤为明显；安装速度比传统连接方式快2-3倍。1.2操作简单，维修方便。卡箍式管接头重量轻，只需两支紧固螺栓，不用加装密封垫，安装时无特殊要求。1.3隔振:卡箍式管接头中间橡胶圈可阻断噪音；并可防止振动传播。1.4使用广泛:卡箍式管接头可与任何同等管径的管道连接，特别对防腐管道能起到保护作用。1.5投资小:专用设备价格低廉，目前大部分厂家免费提供安装设备供用户使用，不需设备投资，并可到现场指导用户安装。不需要特殊工种，一般工种即可安装操作。2.适用范围适用于高层、超高层及各类建筑的改扩建工程建筑中的污水排放系统、雨水管道和通气管道系统。3.工艺原理所谓W型柔性抗震接口铸铁排水管，即采用抗震柔性接头连接的铸铁管道，柔性接头由承、插口、橡胶密封圈、带肋不锈钢卡箍四个部分组成，橡胶密封圈在带肋不锈钢卡箍紧固螺栓的作用下，呈压缩状态与管壁紧贴，起密封作用。同时，由于橡胶圈具有弹性，承、插口可以在橡胶密封圈内伸缩和偏斜，而保证不渗漏。4.施工工艺流程及操作要点4.1施工工艺流程施工准备测量、放4图5.1-1工艺流程图图5.1-1工艺流程图4.2操作要点4.2.1施工准备1、管道施工须具备下列条件：1）施工设计图和其它技术文件齐全，并经过会审审核；2）施工方案或施工组织设计已进行技术交底；3）材料、施工人员、施工机具等能保证正常施工；4）施工现场的用水、用电和材料的堆放场地条件能够满足需要；5）提供的管材和管件符合国家现行的相关产品标准。实物与资料内容一致，且附有产品说明书和质量合格证；2、施工前应详细了解建筑物的结构情况，并根据设计图纸和施工方案制定与装饰工程及其它相应工程的配合施工；3、施工人员经专业培训，熟悉W型柔性抗震接口铸铁排水管管道的结构、性能、装配技能，熟练掌握操作要点；4、安装前，应对管材外观和管件接头进行认真检查，管材、管件上的污物和杂质应及时清除，对不符合质量要求的管材和管件及时通知供货商，不得使用；4.2.2测量、放线管道支、管道安装与其它（局部）通水试验通球试验51、按施工图测量、放线、定位，穿越楼板面和墙体的预埋的套管比所需管径大一号设置；2、按施工图测量、放线，并根据其结果确定所需管材长度；3、按照所需管材长度确定支、吊架布置的位置；4.2.3管道支、吊架安装1、支、吊架螺丝孔径≤M12的，不得使用气焊开孔、切割、扩孔，应使用台钻进行开孔。螺丝孔径≥M12的，如用气焊开孔、切割时应对开孔或切割处进行处理。支、吊架孔眼及支架边缘应光滑平整，孔径不得超过穿孔螺丝直径5㎜。2、管道支、吊架、托架的安装须符合下列规定：位置正确，安装平整牢固、成条线；与管道接触紧密，固定牢固，管道的吊架、吊杆垂直；固定在建筑物结构上的管道支、吊架、托架，不得影响结构安全。4.2.4管道安装1、管道安装步骤1）管材和管件在安装前应先清洗，管内不得有泥、砂、石及其它杂物。2）管材的切割口应清除切口的毛刺，外圆略锉并倒角。3）卡箍接口的操作步骤管材的切割可使用常用的切割金属的机具，如砂轮机、锯等，切割口应无毛刺，外圆用砂轮机倒角。操作步骤：a接口处的管外壁表面擦干净；b将不锈钢卡箍先套在接口一端的管身上；c将橡胶圈的一头套在一个接口管的管口上（一般是套在已固定好的管子或管件这一端），并应套入至规定深度；d将橡胶圈的另一头向外翻转；6e将要连接的管件或直管的管口放入翻转的橡胶圈口内，校准方位，把翻转的橡胶圈口翻回正常状态；f再次校准管道的坡度和垂度和方位，初步用支吊架固定管道，移动不锈钢卡箍套在橡胶圈外，用专用套筒拧紧卡箍上的固紧螺栓，接口就完成。但应随即将支吊架上的螺栓拧紧，使管道可靠固定。2、水平管道安装1）支架安装：确定好管道安装的顺序和部位，依施工图管道标高确定管...
