XPS挤塑聚苯乙烯泡沫塑料板施工组织方案范本VIP免费

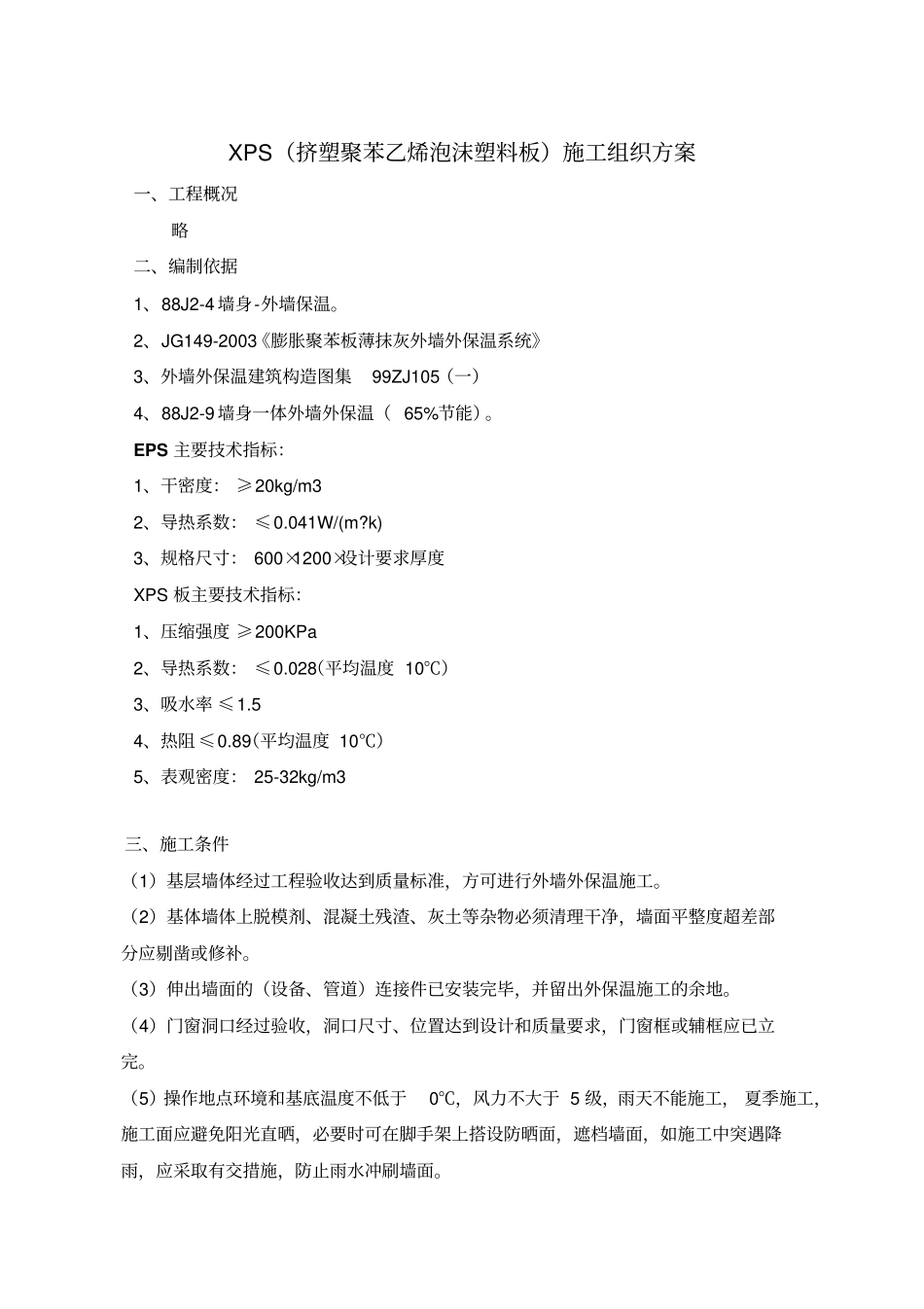

XPS（挤塑聚苯乙烯泡沫塑料板）施工组织方案一、工程概况略二、编制依据1、88J2-4墙身-外墙保温。2、JG149-2003《膨胀聚苯板薄抹灰外墙外保温系统》3、外墙外保温建筑构造图集99ZJ105（一）4、88J2-9墙身一体外墙外保温（65%节能）。EPS主要技术指标：1、干密度：≥20kg/m32、导热系数：≤0.041W/(m?k)3、规格尺寸：600×1200×设计要求厚度XPS板主要技术指标：1、压缩强度≥200KPa2、导热系数：≤0.028（平均温度10℃）3、吸水率≤1.54、热阻≤0.89（平均温度10℃）5、表观密度：25-32kg/m3三、施工条件（1）基层墙体经过工程验收达到质量标准，方可进行外墙外保温施工。（2）基体墙体上脱模剂、混凝土残渣、灰土等杂物必须清理干净，墙面平整度超差部分应剔凿或修补。（3）伸出墙面的（设备、管道）连接件已安装完毕，并留出外保温施工的余地。（4）门窗洞口经过验收，洞口尺寸、位置达到设计和质量要求，门窗框或辅框应已立完。（5）操作地点环境和基底温度不低于0℃，风力不大于5级，雨天不能施工，夏季施工，施工面应避免阳光直晒，必要时可在脚手架上搭设防晒面，遮档墙面，如施工中突遇降雨，应采取有交措施，防止雨水冲刷墙面。（6）外墙外保温施工的墙体基面的尺寸允许偏差：工程做法项目允许偏差：≤、mm砌体工程垂直度每层5（2m托线板检查）全高≤10m10经纬仪或吊线检查>10m20表面平整度52m靠尺或塞尺检查砼工程垂直度层高≤5m8经纬仪或吊线检查>5m10全高H/1000且≤30表面平整度82m靠尺或塞尺检查四、施工工艺流程：基层清理弹控制线挂基准线配置聚合物粘结砂浆粘结翻包网格布粘结聚苯板（挤塑板）聚苯板（挤塑板）隐检验收抹底层抗裂聚合物砂浆压入玻纤网格布抹面层抗裂聚合物砂浆检查验收五、主要施工方法：1、弹控制线根据建筑立面设计和外墙保温技术要求，在墙面弹出外门窗水平、垂直控制线及伸缩线、装饰线等。2、挂基准线在建筑外墙大角（阴角、阳角）及其他必要处挂垂直基准线，每个楼层适当位置挂水平线，以控制聚苯板的垂直度和平整度。3、配制聚合物粘结砂浆（可采用以下任何一种材料及配比方案）：（1）根据本厂生产的聚合物粘结砂浆粉料，按照粉料：水=1:0.23-0.5（重量比）的配合比配制粘结砂浆（聚合物粘结砂浆粉料一般按照工厂配制成型的胶粉料与砂子按照1：2重量比的比例配制均匀后使用，只有特殊应急时才在工厂配制成成品使用，以防受潮，影响产品的质量），严格讲师，机械搅拌，搅拌时间不低于8分钟，确保搅拌均匀，拌好的粘结砂浆在静停十分钟后还需二次搅拌才能使用，二次搅拌时间不低于5分钟，配好的砂浆应注意防晒避风，一次配制量应控制在可操作时间内用完，一般不应超过2小时，超过可操作时间后不准再度加水（胶）使用。（2）用本公司提供的专用界面胶粘剂与425的普硅或矿渣水泥与中砂按照0。5：1：1的比例搅拌均匀后，静放5分钟，视其和易性，粘稠度适中，便于操作，即可使用。4、粘贴聚苯板（挤塑板）（1）粘贴聚苯板（挤塑板）时应将基体墙体上的脱模剂、混凝土残渣、灰土等杂物必须清理干净，充分保证粘结砂浆与基层的侵湿渗透，提高砂浆的粘结强度。（2）聚苯板（挤塑板）的粘结方法分点框法和条粘法，点框法是在聚苯板（挤塑板）的周边抹≥50-100mm宽、10mm厚的粘结砂浆，并在周边留出10×40mm的排气通道，然后在中间抹直径100mm、10mm厚的粘结砂浆圆饼，其间距为200-300mm，且粘结砂浆的总铺面积不得少于聚苯板（挤塑板）面积的30%。条粘法为聚苯板（挤塑板）上满铺5mm厚的粘结砂浆，然后表面用刮板刮成50mm宽的凹凸形，不得在聚苯板（挤塑板）侧面涂抹粘结砂浆。或根据各地区的地方性标准及要求进行施工。（3）排板时按水平顺序排列，上下错缝1/2板长粘贴，阴阳角处应做错茬处理。（4）粘板应用专用工具轻揉，均匀挤压聚苯板（挤塑板），使粘结砂浆与墙面接触紧密，并与相邻聚苯板（挤塑板）齐平，粘结砂浆挤出时用铲刀刮平，保证粘结密实，粘结聚苯板（挤塑板）时，随时用2m靠尺和托线板检查平整度和垂直度，粘板时注意清除板边溢出的粘结砂浆，使板与板之间无“碰头灰”，板缝拼严，板缝超过2mm时应用相应厚度的聚苯板片填塞，相邻两...
