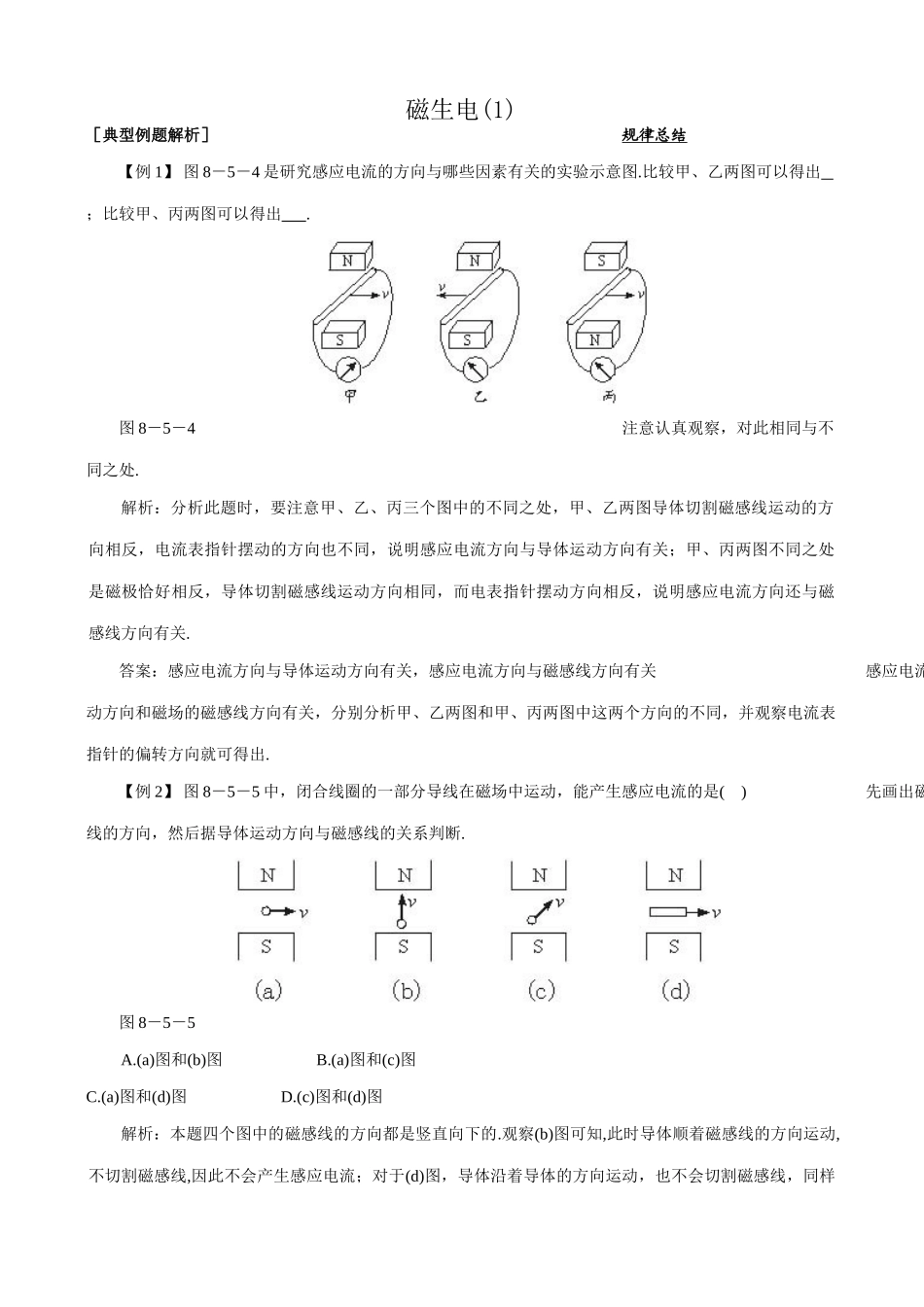

磁生电(1)［典型例题解析］规律总结【例1】图8－5－4是研究感应电流的方向与哪些因素有关的实验示意图.比较甲、乙两图可以得出；比较甲、丙两图可以得出.图8－5－4注意认真观察，对此相同与不同之处.解析：分析此题时，要注意甲、乙、丙三个图中的不同之处，甲、乙两图导体切割磁感线运动的方向相反，电流表指针摆动的方向也不同，说明感应电流方向与导体运动方向有关；甲、丙两图不同之处是磁极恰好相反，导体切割磁感线运动方向相同，而电表指针摆动方向相反，说明感应电流方向还与磁感线方向有关.答案：感应电流方向与导体运动方向有关，感应电流方向与磁感线方向有关感应电流的方向与导体运动方向和磁场的磁感线方向有关，分别分析甲、乙两图和甲、丙两图中这两个方向的不同，并观察电流表指针的偏转方向就可得出.【例2】图8－5－5中，闭合线圈的一部分导线在磁场中运动，能产生感应电流的是()先画出磁感线的方向，然后据导体运动方向与磁感线的关系判断.图8－5－5A.(a)图和(b)图B.(a)图和(c)图C.(a)图和(d)图D.(c)图和(d)图解析：本题四个图中的磁感线的方向都是竖直向下的.观察(b)图可知,此时导体顺着磁感线的方向运动,不切割磁感线,因此不会产生感应电流；对于(d)图，导体沿着导体的方向运动，也不会切割磁感线，同样不会产生感应电流；对于(a)图和(c)图，导体都切割磁感线，都产生感应电流.答案：B产生感应电流的条件有三个：闭合电路、部分导体、在磁场中切割磁感线运动.三个条件缺一不可.【例3】在我国供生产和生活用的交流电的周期是，频率是，即1s内有个周期，交流电的方向每周期改变次，所以频率是的交流电，电流方向每秒钟改变100次.交流电的电流方向是周期性改变的，它的频率是指电流方向在每秒钟内周期性改变的次数，解析：在我国供生产和生活用的交流电的频率是50Hz，周期是用1s除以50得出的，是0.02s，即1s内有50个周期.因为交流电的方向每周期改变2次，所以频率是50Hz的交流电，电流方向每秒钟改变100次.答案：0.02s50Hz50250Hz100周期是指电流方向周期性变化一次所需的时间，电流方向每个周期改变两次.
