九年级物理全册 第十五章 第四节 电阻的串路和并联教案1 （新版）沪科版VIP免费

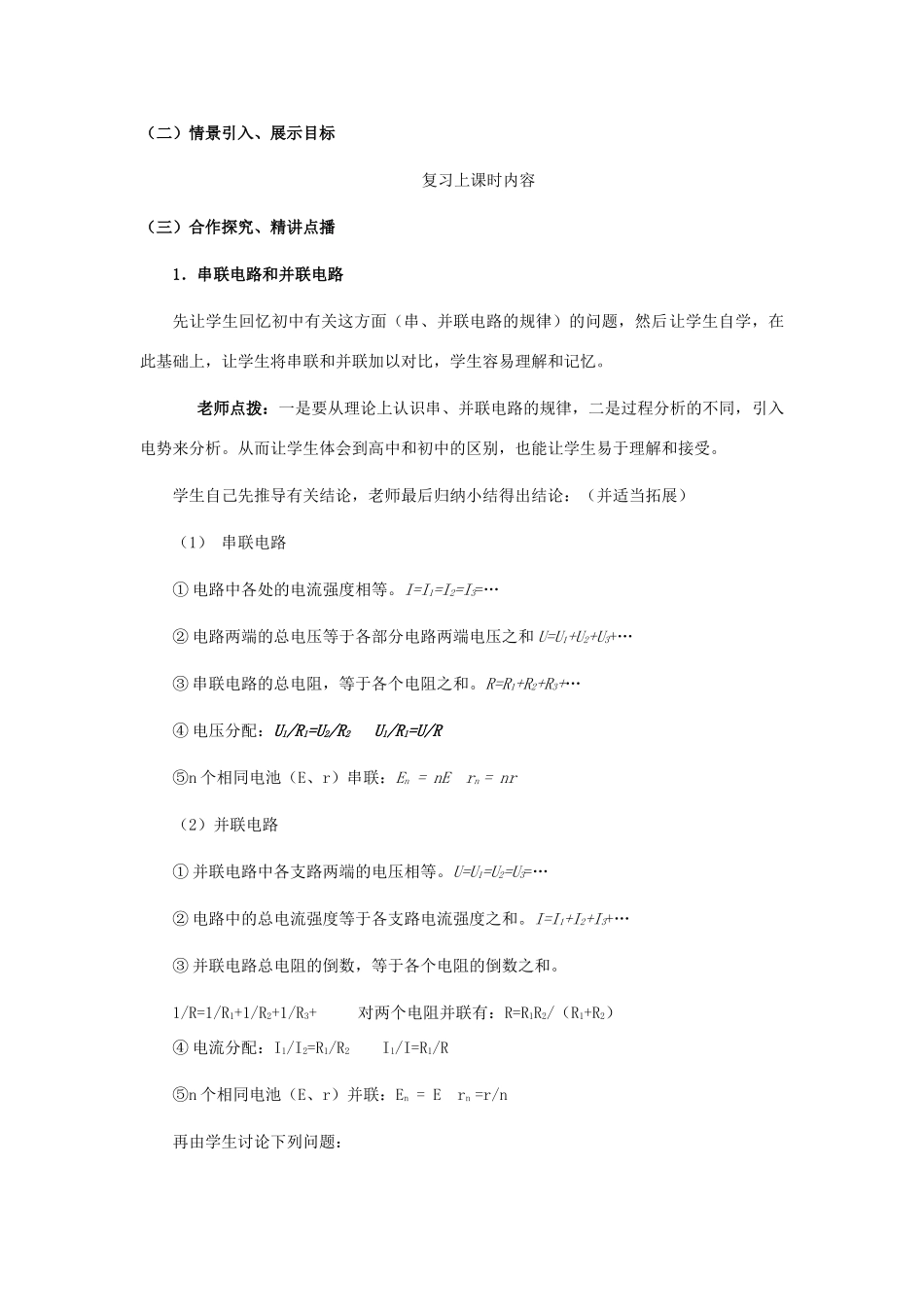

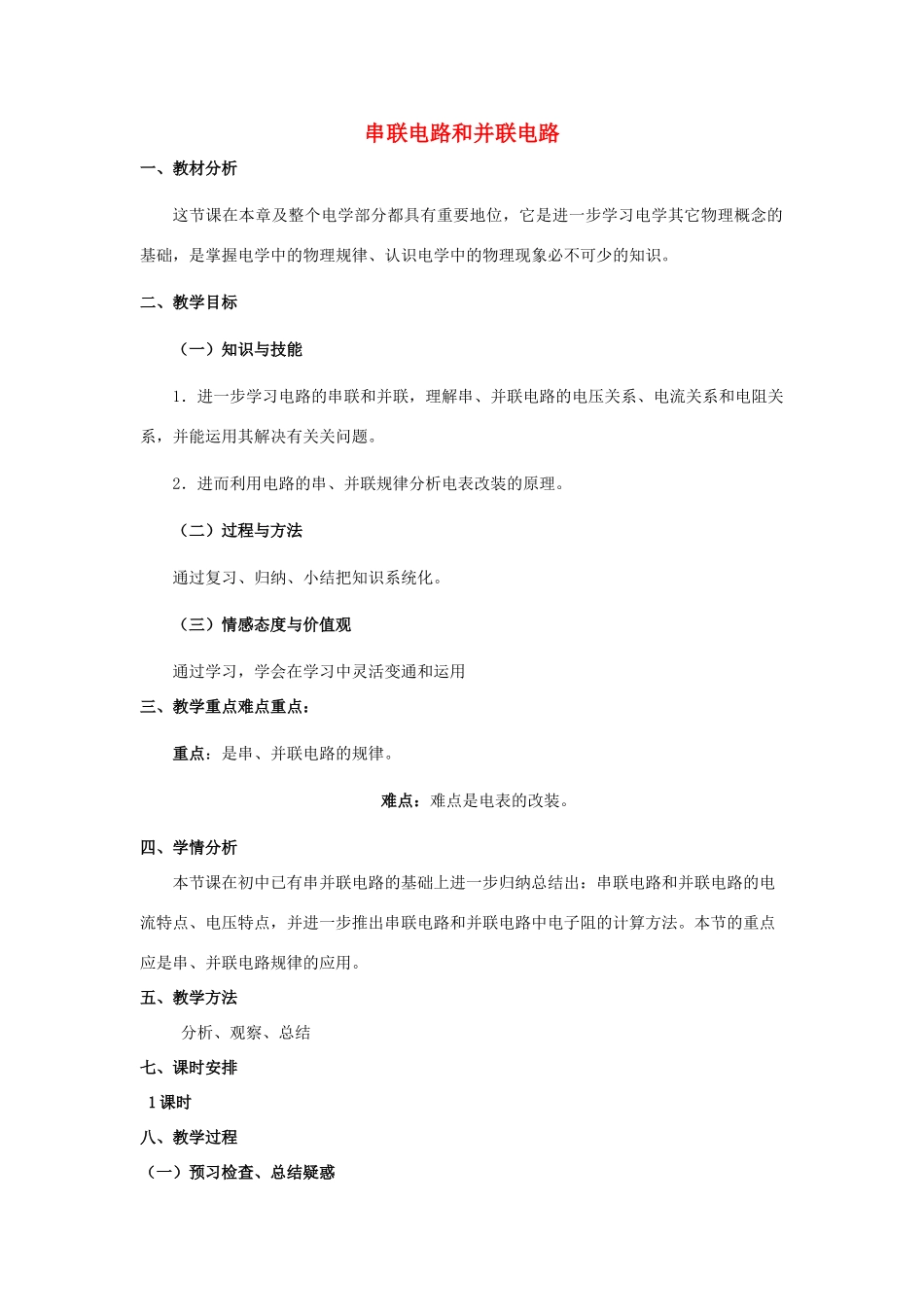

串联电路和并联电路一、教材分析这节课在本章及整个电学部分都具有重要地位，它是进一步学习电学其它物理概念的基础，是掌握电学中的物理规律、认识电学中的物理现象必不可少的知识。二、教学目标（一）知识与技能1．进一步学习电路的串联和并联，理解串、并联电路的电压关系、电流关系和电阻关系，并能运用其解决有关关问题。2．进而利用电路的串、并联规律分析电表改装的原理。（二）过程与方法通过复习、归纳、小结把知识系统化。（三）情感态度与价值观通过学习，学会在学习中灵活变通和运用三、教学重点难点重点：重点：是串、并联电路的规律。难点：难点是电表的改装。四、学情分析本节课在初中已有串并联电路的基础上进一步归纳总结出：串联电路和并联电路的电流特点、电压特点，并进一步推出串联电路和并联电路中电子阻的计算方法。本节的重点应是串、并联电路规律的应用。五、教学方法分析、观察、总结七、课时安排1课时八、教学过程（一）预习检查、总结疑惑（二）情景引入、展示目标复习上课时内容（三）合作探究、精讲点播1．串联电路和并联电路先让学生回忆初中有关这方面（串、并联电路的规律）的问题，然后让学生自学，在此基础上，让学生将串联和并联加以对比，学生容易理解和记忆。老师点拨：一是要从理论上认识串、并联电路的规律，二是过程分析的不同，引入电势来分析。从而让学生体会到高中和初中的区别，也能让学生易于理解和接受。学生自己先推导有关结论，老师最后归纳小结得出结论：（并适当拓展）（1）串联电路①电路中各处的电流强度相等。I=I1=I2=I3=…②电路两端的总电压等于各部分电路两端电压之和U=U1+U2+U3+…③串联电路的总电阻，等于各个电阻之和。R=R1+R2+R3+…④电压分配：U1/R1=U2/R2U1/R1=U/R⑤n个相同电池（E、r）串联：En=nErn=nr（2）并联电路①并联电路中各支路两端的电压相等。U=U1=U2=U3=…②电路中的总电流强度等于各支路电流强度之和。I=I1+I2+I3+…③并联电路总电阻的倒数，等于各个电阻的倒数之和。1/R=1/R1+1/R2+1/R3+对两个电阻并联有：R=R1R2/（R1+R2）④电流分配：I1/I2=R1/R2I1/I=R1/R⑤n个相同电池（E、r）并联：En=Ern=r/n再由学生讨论下列问题：①几个相同的电阻并联，总电阻为一个电阻的几分之一；②若不同的电阻并联，总电阻小于其中最小的电阻；③若某一支路的电阻增大，则总电阻也随之增大；④若并联的支路增多时，总电阻将减小；⑤当一个大电阻与一个小电阻并联时，总电阻接近小电阻。2．怎样判断串联电路和并联电路？串联电路和并联电路是电路连接的两种基本形式．判断某一电路中的用电器是串联还是并联，要抓住串联电路和并联电路的基本特征。具体方法是：(1)定义法：分析电路中用电器的连接方法，逐个顺次连接起来的是串联；并列连接在电路两点间的是并联。(2)电流法：凡是同一股电流依次流经几个用电器，就一定是串联．电流在某点分支，即一股电流(干路电路)分成几股电流(支路电流)，再在某点处汇成一股电流，这几股电流流过的用电器是并联。(3)开路法：串联的几个用电器中任何一个用电器开路，其他用电器就没有电流通过，并联的几个用电器中任何一个用电器开路，其他用电器仍有电流通过，用电器互不影响。3．电压表和电流表----串、并联规律的应用常用的电压表和电流表都是由小量程的电流表G（表头）改装而成。（1）表头G：构造（从电路的角度看）：表头就是一个电阻，同样遵从欧姆定律，与其他电阻的不同仅在于通过表头的电流是可以从刻度盘上读出来的。原理：磁场对通电导线的作用P98（为后续知识做准备）（2）描述表头的三个特征量（三个重要参数）④①内阻Rg：表头的内阻。②满偏电流Ig：电表指针偏转至最大角度时的电流（另介绍半偏电流）③满偏电压Ug：电表指针偏转至最大角度时的电压，与满偏电流Ig的关系Ug=IgRg，因而若已知电表的内阻Rg，则根据欧姆定律可把相应各点的电流值改写成电压值，即电流表也是电压表，本质上并无差别，只是刻度盘的刻度不同而已。通过对P52的“思考与讨论”加深这方面的认识。（3）表头的改装和扩程（综合运用串、并联电路的规律和欧姆定律）关于电表的改装要抓住问题的症结...
