船闸设备电气部分检修工艺规程VIP免费

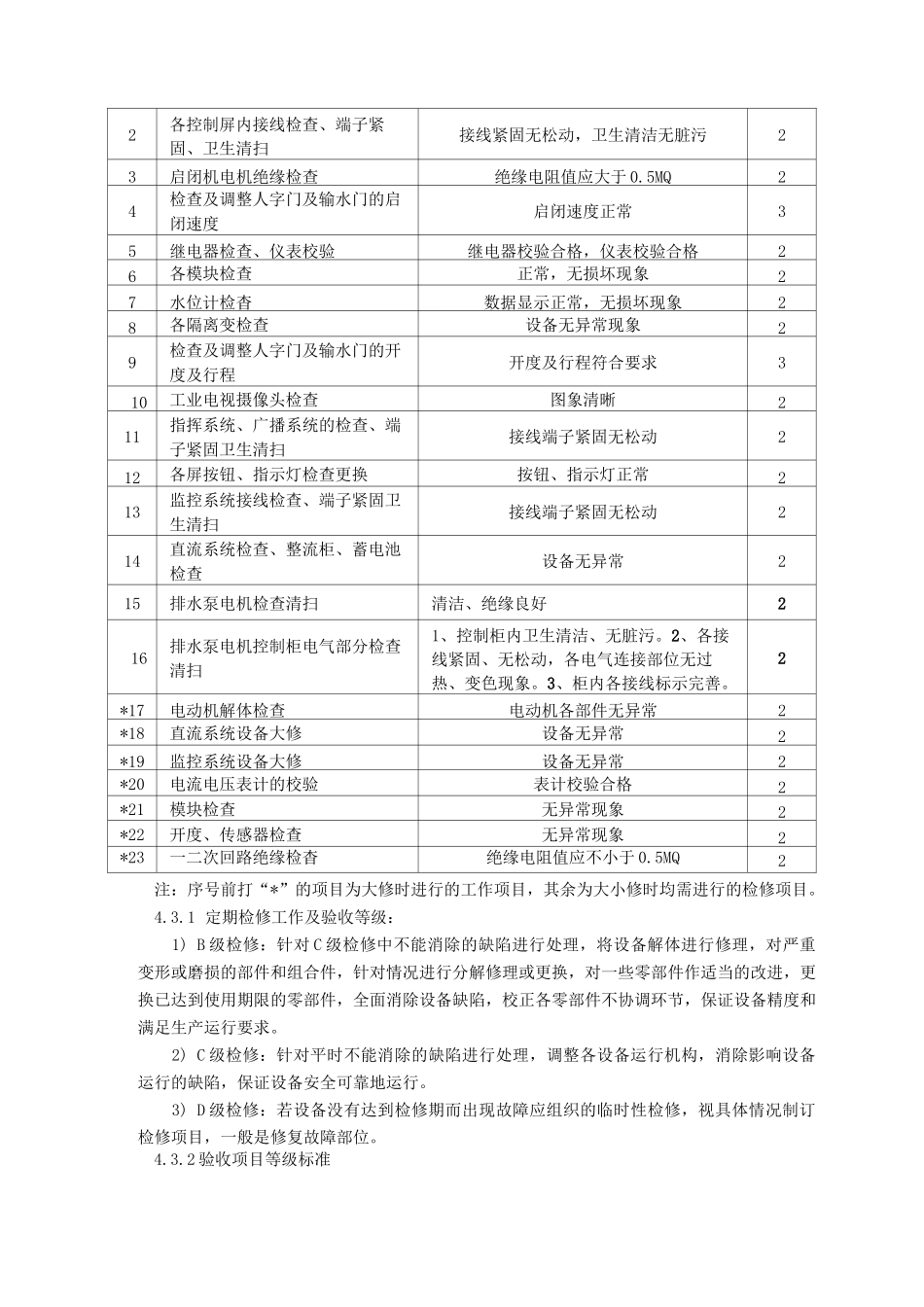

船闸设备电气部分检修工艺规程Q/XS237-101・24-20091．主题内容与适应范围1.1本规程规定了1水电厂船闸电气部分的检修项目，检修工艺，质量标准及检修周期。1.2本规程适应1水电厂船闸电气部分的检修工作。1.31水电厂的维护检修人员应熟悉本规程，船闸运行人员及相关的管理人员应了解本规程。2．引用标准2.1本规则根据国家规程、标准和厂家有关资料，结合1水电厂船闸设备运行管理、检修维护情况而编写。2.2相关标准、规程规定和资料如下：有关厂家的说明书。设备制造厂家的技术资料。本规程根据电力部颁发的《电力工业技术管理法规》与部颁《继电器校验规程》；《低压成套开关和控制设备》《电力设备预防性试验规程》3．设备规范和技术规范详见维护规程4．检验项目、周期、验收等级4.1检修周期4.1.1弧门的检修周期及工期如下：检修类别检修周期检修工期B级检修各闸首人字门、输水门电动机、人字门枢纽润滑油泵电动机解体检修，各继电器校验、各模块检查、开度测控装置检查、一、二次回路绝缘检查、各电流电压表计的校验、一般为3~~4年一次。30〜40天C级检修各闸首人字门、输水门电动机、人字门枢纽润滑油泵电动机检查，各继电器检查、各模块检查、开度测控装置检查、一二次回路绝缘检查、各电流电压表计检查、各设备卫生清扫、端子紧固，每年一次。15〜20天D级检修视设备运行情况确定3〜5天4.2检修项目及验收等级:序号检修项目验收标准验收等级1启闭机电机加注润滑油及卫生清扫轴承无卡涩，转动灵活，卫生干净22各控制屏内接线检查、端子紧固、卫生清扫接线紧固无松动，卫生清洁无脏污23启闭机电机绝缘检查绝缘电阻值应大于0.5MQ24检查及调整人字门及输水门的启闭速度启闭速度正常35继电器检查、仪表校验继电器校验合格，仪表校验合格26各模块检查正常，无损坏现象27水位计检杳数据显示正常，无损坏现象28各隔离变检查设备无异常现象29检查及调整人字门及输水门的开度及行程开度及行程符合要求310工业电视摄像头检查图象清晰211指挥系统、广播系统的检查、端子紧固卫生清扫接线端子紧固无松动212各屏按钮、指示灯检查更换按钮、指示灯正常213监控系统接线检查、端子紧固卫生清扫接线端子紧固无松动214直流系统检查、整流柜、蓄电池检查设备无异常215排水泵电机检查清扫清洁、绝缘良好216排水泵电机控制柜电气部分检查清扫1、控制柜内卫生清洁、无脏污。2、各接线紧固、无松动，各电气连接部位无过热、变色现象。3、柜内各接线标示完善。2*17电动机解体检查电动机各部件无异常2*18直流系统设备大修设备无异常2*19监控系统设备大修设备无异常2*20电流电压表计的校验表计校验合格2*21模块检查无异常现象2*22开度、传感器检查无异常现象2*23一二次回路绝缘检杳绝缘电阻值应不小于0.5MQ2注：序号前打“*”的项目为大修时进行的工作项目，其余为大小修时均需进行的检修项目。4.3.1定期检修工作及验收等级：1)B级检修：针对C级检修中不能消除的缺陷进行处理，将设备解体进行修理，对严重变形或磨损的部件和组合件，针对情况进行分解修理或更换，对一些零部件作适当的改进，更换已达到使用期限的零部件，全面消除设备缺陷，校正各零部件不协调环节，保证设备精度和满足生产运行要求。2)C级检修：针对平时不能消除的缺陷进行处理，调整各设备运行机构，消除影响设备运行的缺陷，保证设备安全可靠地运行。3)D级检修：若设备没有达到检修期而出现故障应组织的临时性检修，视具体情况制订检修项目，一般是修复故障部位。4.3.2验收项目等级标准验收等级验收项目三级验收船闸设备主要部件的更新改造上级下达的特殊检修项目二级验收各单个元件的检修常规检查、卫生清扫、分项试验5．检修前的准备工作5.1检修准备及注意事项5.1.1检修前的准备工作。5.1.1.1根据年度检修计划、设备状况，运行情况制定检修项目与时间。5.1.1.2检修前组织检修人员学习、了解检修计划、项目进度，并进行技术措施，安全措施、组织措施的交底，明确检修任务和要求。5.1.1.3根据本规程检修项目的规定和有关缺陷记录制订检修项目，做到检修内容心中有数。5.1.1.4根据检修内容做好物质准备，包括图纸资料、仪器仪表、备品配件等...
