九年级物理 第十一章《简单电路》复习教案 北师大版VIP免费

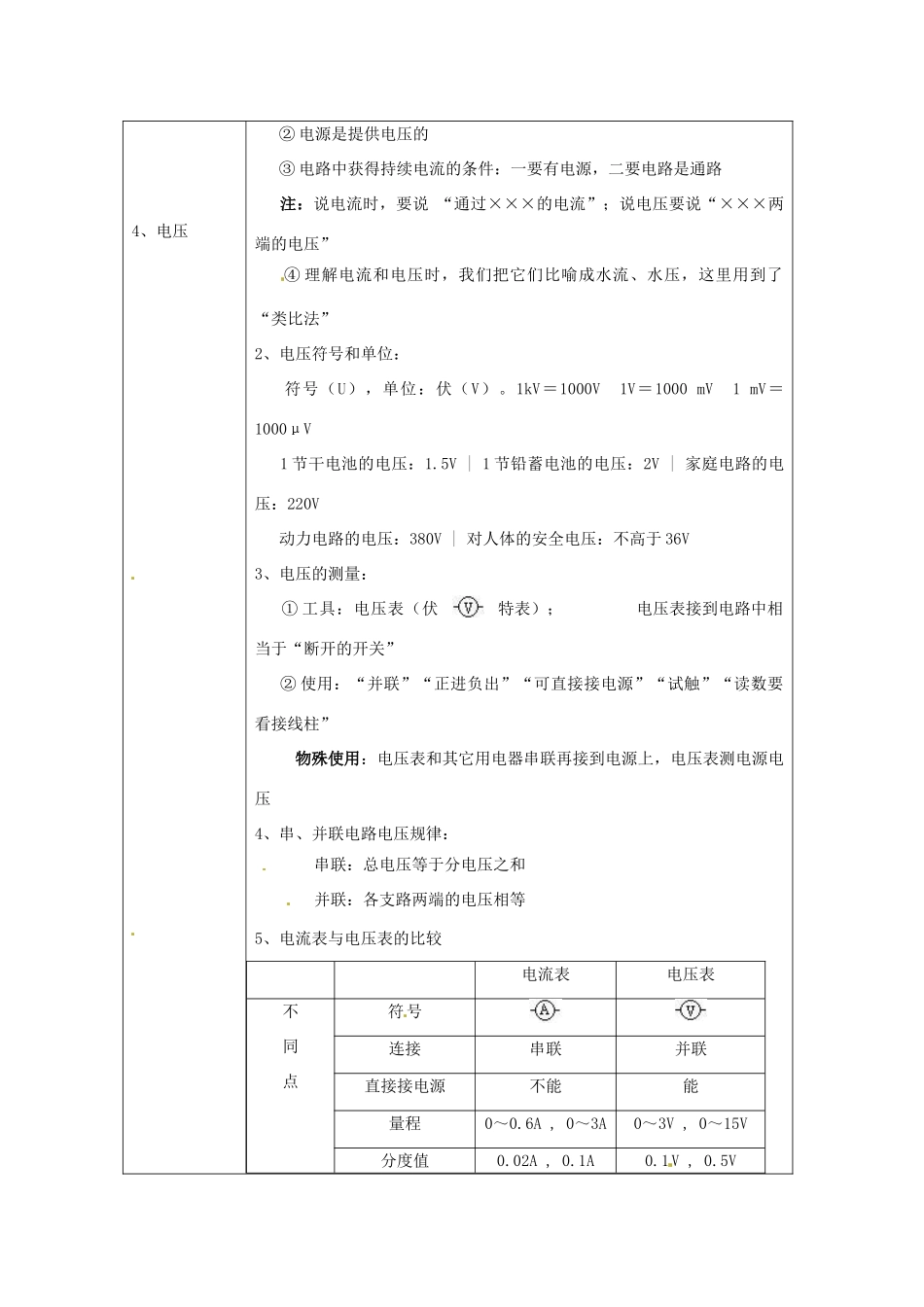

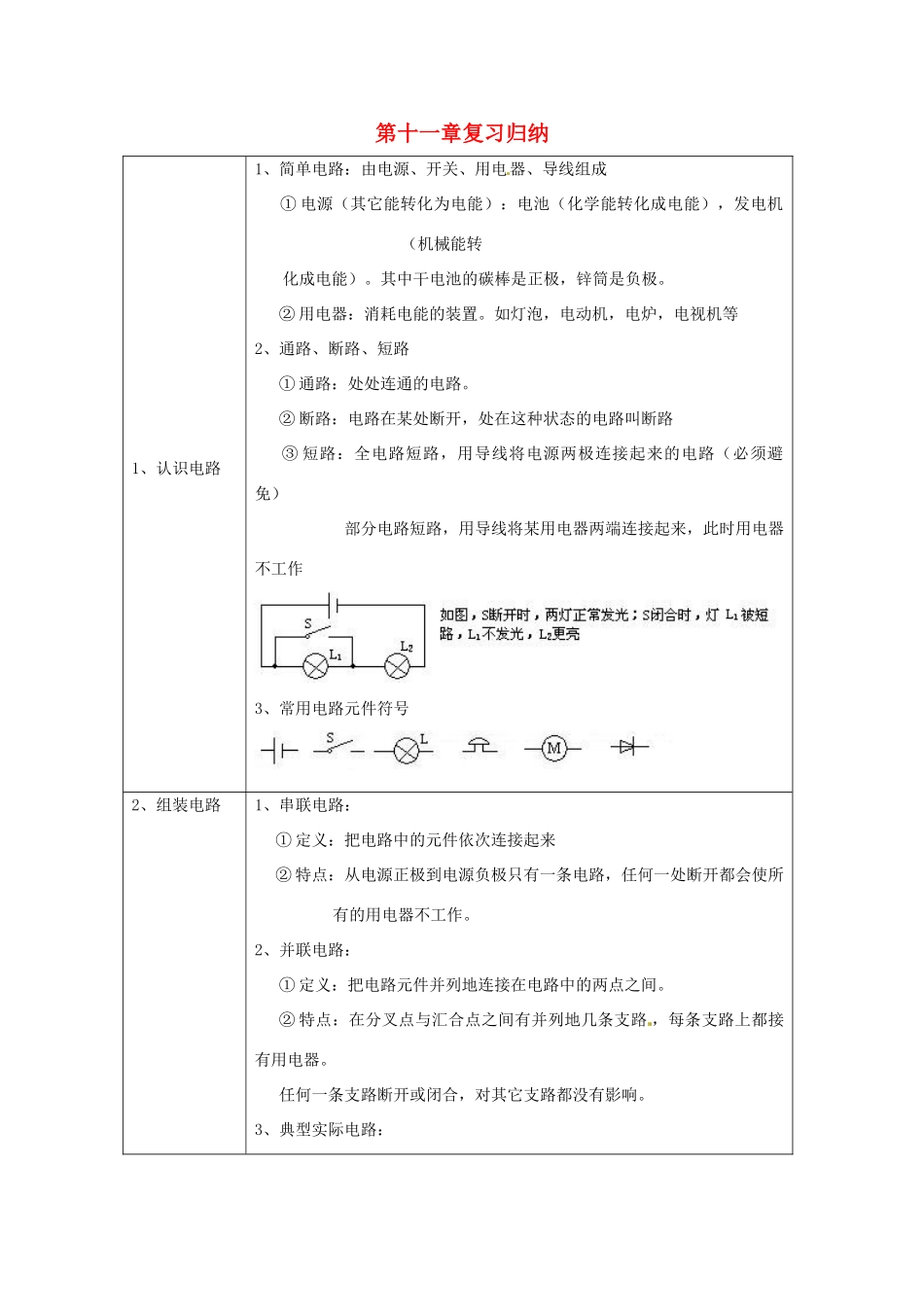

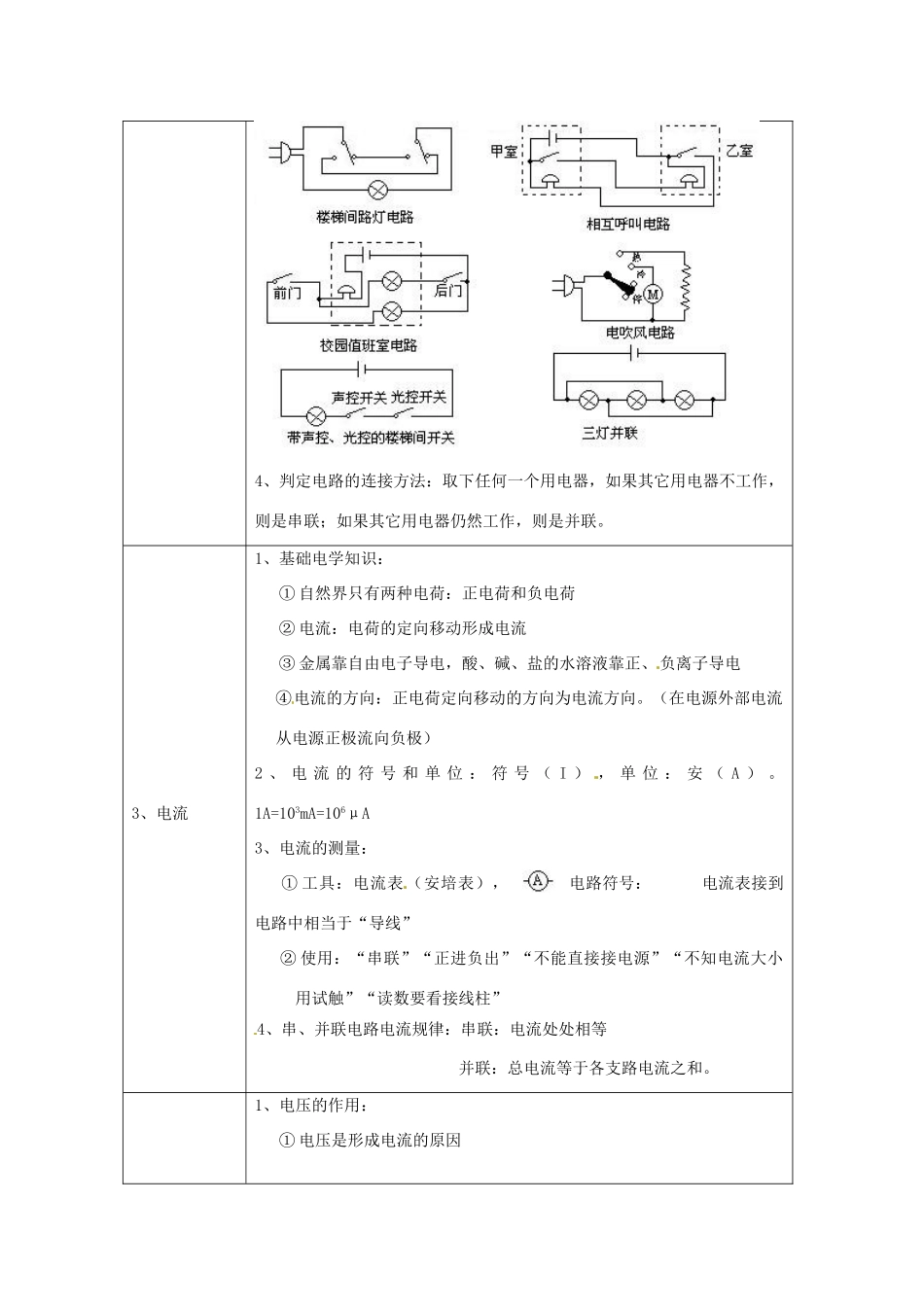

第十一章复习归纳1、认识电路1、简单电路：由电源、开关、用电器、导线组成①电源（其它能转化为电能）：电池（化学能转化成电能），发电机（机械能转化成电能）。其中干电池的碳棒是正极，锌筒是负极。②用电器：消耗电能的装置。如灯泡，电动机，电炉，电视机等2、通路、断路、短路①通路：处处连通的电路。②断路：电路在某处断开，处在这种状态的电路叫断路③短路：全电路短路，用导线将电源两极连接起来的电路（必须避免）部分电路短路，用导线将某用电器两端连接起来，此时用电器不工作3、常用电路元件符号2、组装电路1、串联电路：①定义：把电路中的元件依次连接起来②特点：从电源正极到电源负极只有一条电路，任何一处断开都会使所有的用电器不工作。2、并联电路：①定义：把电路元件并列地连接在电路中的两点之间。②特点：在分叉点与汇合点之间有并列地几条支路，每条支路上都接有用电器。任何一条支路断开或闭合，对其它支路都没有影响。3、典型实际电路：4、判定电路的连接方法：取下任何一个用电器，如果其它用电器不工作，则是串联；如果其它用电器仍然工作，则是并联。3、电流1、基础电学知识：①自然界只有两种电荷：正电荷和负电荷②电流：电荷的定向移动形成电流③金属靠自由电子导电，酸、碱、盐的水溶液靠正、负离子导电④电流的方向：正电荷定向移动的方向为电流方向。（在电源外部电流从电源正极流向负极）2、电流的符号和单位：符号（I），单位：安（A）。1A=103mA=106μA3、电流的测量：①工具：电流表（安培表），电路符号：电流表接到电路中相当于“导线”②使用：“串联”“正进负出”“不能直接接电源”“不知电流大小用试触”“读数要看接线柱”4、串、并联电路电流规律：串联：电流处处相等并联：总电流等于各支路电流之和。1、电压的作用：①电压是形成电流的原因4、电压②电源是提供电压的③电路中获得持续电流的条件：一要有电源，二要电路是通路注：说电流时，要说“通过×××的电流”；说电压要说“×××两端的电压”④理解电流和电压时，我们把它们比喻成水流、水压，这里用到了“类比法”2、电压符号和单位：符号（U），单位：伏（V）。1kV＝1000V1V＝1000mV1mV＝1000μV1节干电池的电压：1.5V|1节铅蓄电池的电压：2V|家庭电路的电压：220V动力电路的电压：380V|对人体的安全电压：不高于36V3、电压的测量：①工具：电压表（伏特表）；电压表接到电路中相当于“断开的开关”②使用：“并联”“正进负出”“可直接接电源”“试触”“读数要看接线柱”物殊使用：电压表和其它用电器串联再接到电源上，电压表测电源电压4、串、并联电路电压规律：串联：总电压等于分电压之和并联：各支路两端的电压相等5、电流表与电压表的比较电流表电压表不同点符号连接串联并联直接接电源不能能量程0～0.6A,0～3A0～3V,0～15V分度值0.02A,0.1A0.1V,0.5V内阻很小，几乎为零相当于短路很大相当于开路相同点调零；读数时看清量程和每大（小）格；正接线柱流入，负接线柱流出；不能超过最大测量值。6、一个典型的电路故障问题问题：S闭合后，两灯正常发光，两电表有示数，但过一会儿后，①L1断路现象：两灯熄灭，电流表无示数，电压表示数明显增加。②L1短路现象：L1不亮，L2更亮，电压表无示数，电流表示数增大。③L2断路现象：两灯都不亮，两电表都无示数④L2短路现象：L2不亮，L1更亮，两电表的示数都增加。5、探究不同物质的导电性能1、导体：容易导电的物体叫导体；金属、人体、大地、石墨，碳棒，酸碱盐的水溶液导电原因：自由电荷很多2、绝缘体：不容易导电的物体；塑料、陶瓷、玻璃、橡胶、油、纯水不易导电的原因：自由电荷很少。3、导体的绝缘体没有绝对的界限。绝缘体在一定条件下可以变成导体。4、电阻：导体对电流的阻碍作用电阻符号：R电路符号单位：欧姆（Ω）换算：1MΩ=1000KΩ1KΩ=1000Ω6、探究影响电阻大小的因素1、电阻定律：导体的电阻跟导体的长度成正比，跟导体的横截面积成反比，还跟电体的材料（电阻率）有关。2、电阻跟温度的关系：大多数导体温度升高时电阻增大，少数导体温度升高时电阻减小。7、变阻器1、滑动变阻器：①原理：...
