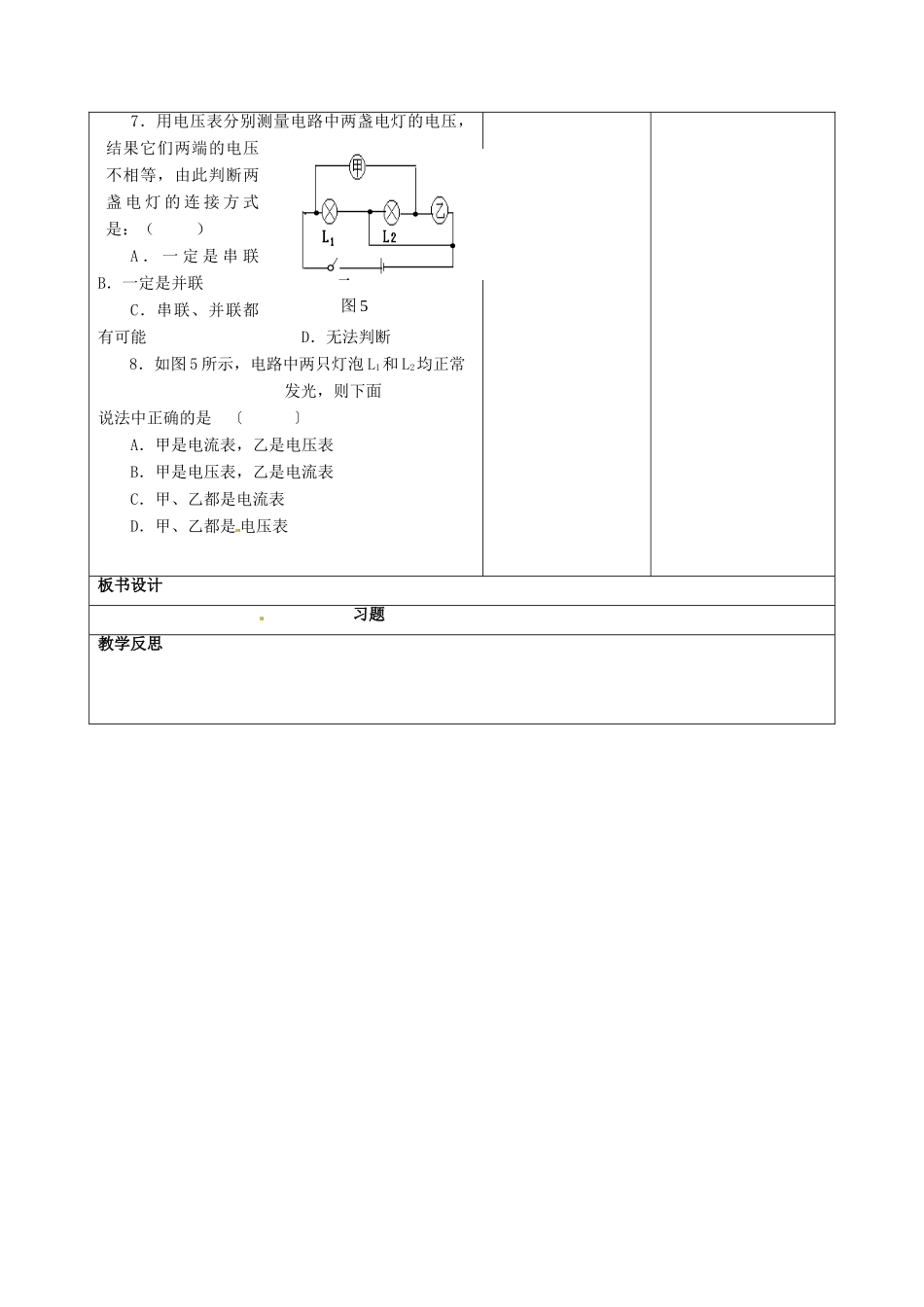

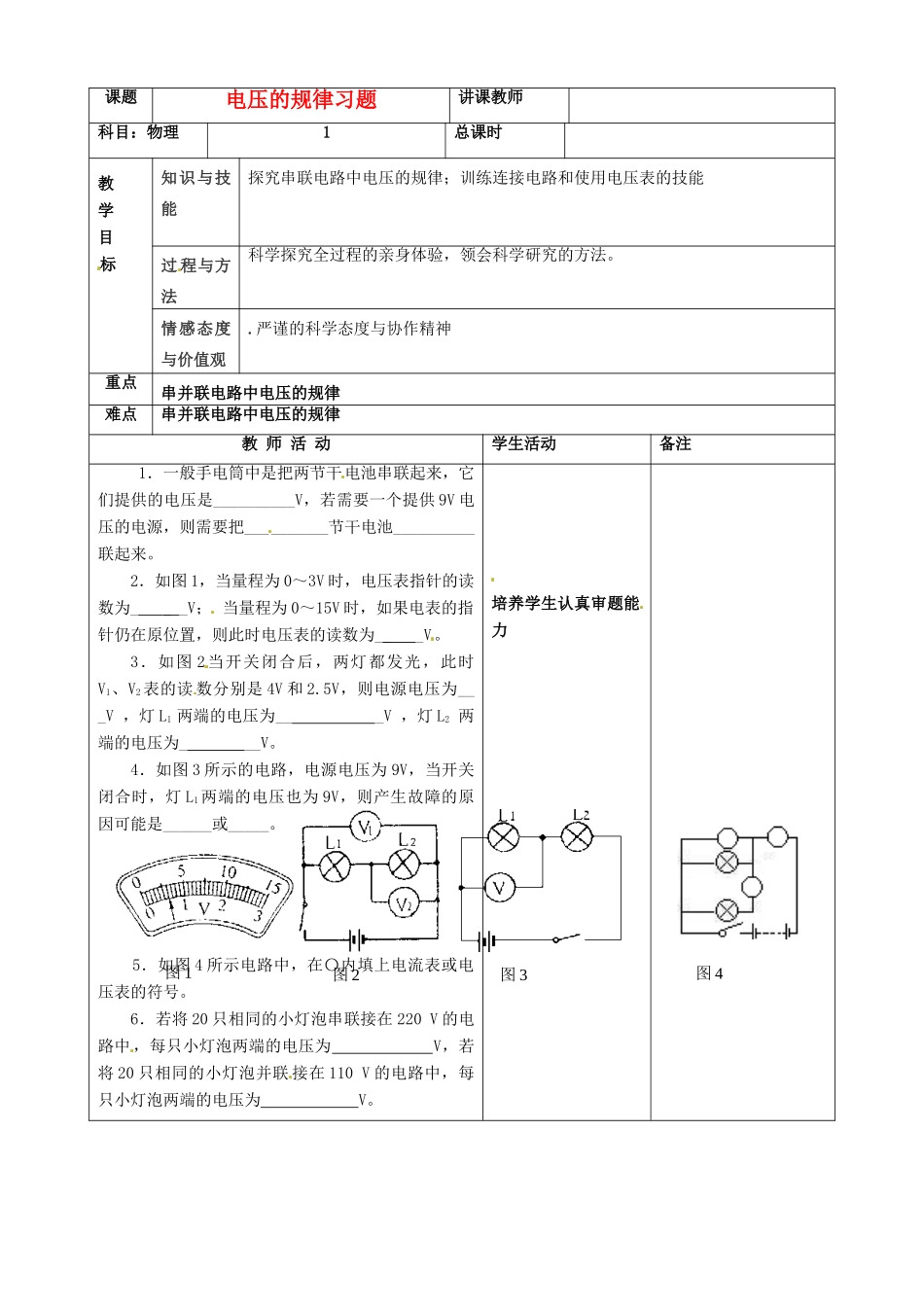

图1图2图3图4课题电压的规律习题讲课教师科目：物理1总课时教学目标知识与技能探究串联电路中电压的规律；训练连接电路和使用电压表的技能过程与方法科学探究全过程的亲身体验，领会科学研究的方法。情感态度与价值观.严谨的科学态度与协作精神重点串并联电路中电压的规律难点串并联电路中电压的规律教师活动学生活动备注1．一般手电筒中是把两节干电池串联起来，它们提供的电压是__________V，若需要一个提供9V电压的电源，则需要把__________节干电池__________联起来。2．如图1，当量程为0～3V时，电压表指针的读数为___V；当量程为0～15V时，如果电表的指针仍在原位置，则此时电压表的读数为___V。3．如图2当开关闭合后，两灯都发光，此时V1、V2表的读数分别是4V和2.5V，则电源电压为___V，灯L1两端的电压为___V，灯L2两端的电压为___V。4．如图3所示的电路，电源电压为9V，当开关闭合时，灯L1两端的电压也为9V，则产生故障的原因可能是______或_____。5．如图4所示电路中，在〇内填上电流表或电压表的符号。6．若将20只相同的小灯泡串联接在220V的电路中，每只小灯泡两端的电压为V，若将20只相同的小灯泡并联接在110V的电路中，每只小灯泡两端的电压为V。培养学生认真审题能力7．用电压表分别测量电路中两盏电灯的电压，结果它们两端的电压不相等，由此判断两盏电灯的连接方式是：（）A．一定是串联B．一定是并联C．串联、并联都有可能D．无法判断8．如图5所示，电路中两只灯泡L1和L2均正常发光，则下面说法中正确的是〔〕A．甲是电流表，乙是电压表B．甲是电压表，乙是电流表C．甲、乙都是电流表D．甲、乙都是电压表板书设计习题教学反思图5
