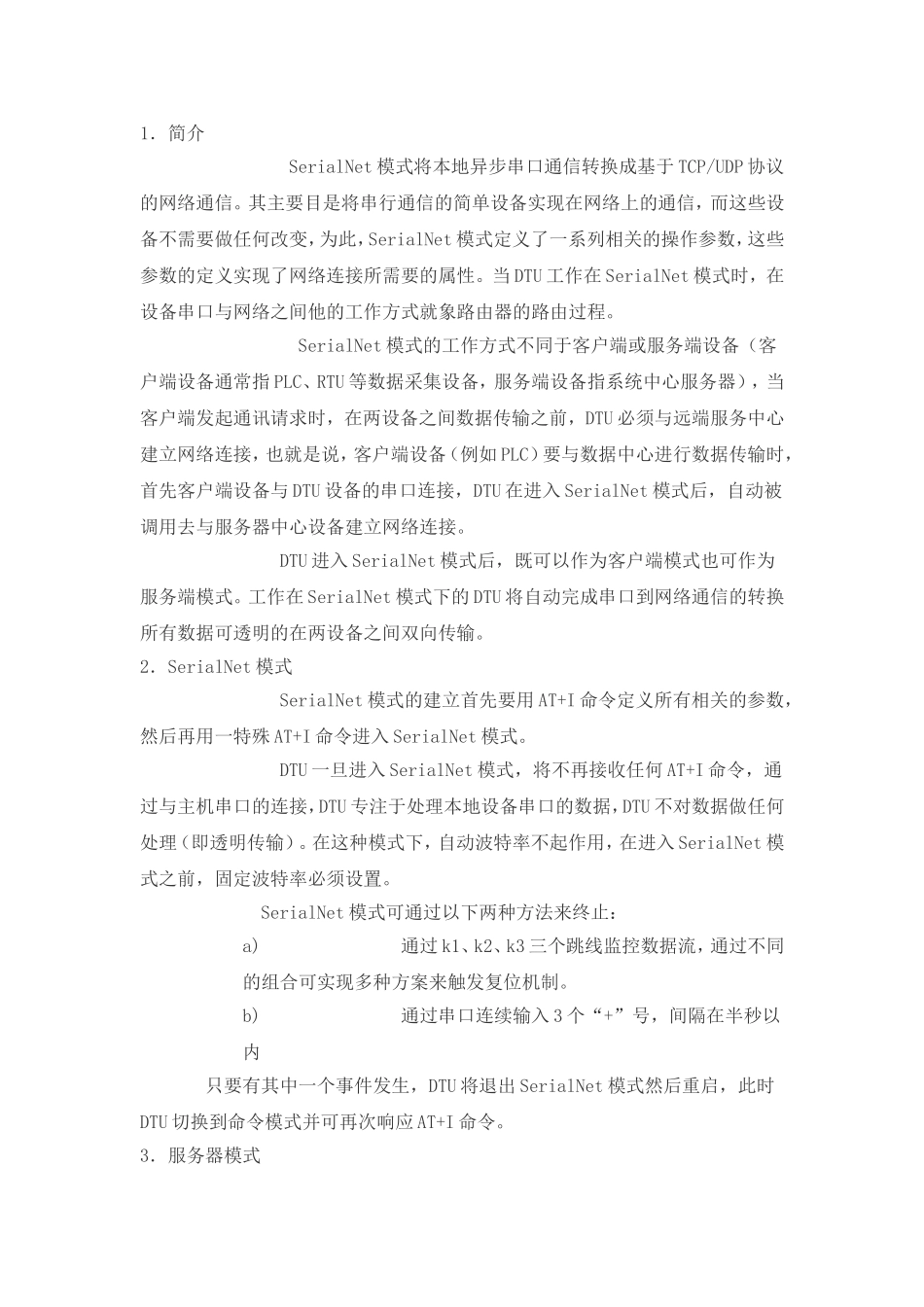

1．简介SerialNet模式将本地异步串口通信转换成基于TCP/UDP协议的网络通信。其主要目是将串行通信的简单设备实现在网络上的通信，而这些设备不需要做任何改变，为此，SerialNet模式定义了一系列相关的操作参数，这些参数的定义实现了网络连接所需要的属性。当DTU工作在SerialNet模式时，在设备串口与网络之间他的工作方式就象路由器的路由过程。SerialNet模式的工作方式不同于客户端或服务端设备（客户端设备通常指PLC、RTU等数据采集设备，服务端设备指系统中心服务器），当客户端发起通讯请求时，在两设备之间数据传输之前，DTU必须与远端服务中心建立网络连接，也就是说，客户端设备（例如PLC）要与数据中心进行数据传输时，首先客户端设备与DTU设备的串口连接，DTU在进入SerialNet模式后，自动被调用去与服务器中心设备建立网络连接。DTU进入SerialNet模式后，既可以作为客户端模式也可作为服务端模式。工作在SerialNet模式下的DTU将自动完成串口到网络通信的转换所有数据可透明的在两设备之间双向传输。2．SerialNet模式SerialNet模式的建立首先要用AT+I命令定义所有相关的参数，然后再用一特殊AT+I命令进入SerialNet模式。DTU一旦进入SerialNet模式，将不再接收任何AT+I命令，通过与主机串口的连接，DTU专注于处理本地设备串口的数据，DTU不对数据做任何处理（即透明传输）。在这种模式下，自动波特率不起作用，在进入SerialNet模式之前，固定波特率必须设置。SerialNet模式可通过以下两种方法来终止：a)通过k1、k2、k3三个跳线监控数据流，通过不同的组合可实现多种方案来触发复位机制。b)通过串口连续输入3个“+”号，间隔在半秒以内只要有其中一个事件发生，DTU将退出SerialNet模式然后重启，此时DTU切换到命令模式并可再次响应AT+I命令。3．服务器模式DTU作为服务器时，DTU将一直处于等待状态，监听由远程客户端发起的连接。远程客户端要建立通讯必须要知道服务器设备的IP地址和监听端口号，如果DTU设备处于离线状态时，通过拨号可使其被唤醒上线（振铃2次后挂机处于SerialNet模式的DTU此时拨号接入ISP然后联入互联网），设备一旦接入网络，它将被分配一个动态IP地址，为实现网络连接，这个地址必须传给客户端设备。上线后服务端设备根据RRSV参数中包含的服务器IP地址和端口号，自动执行IP注册过程，DTU将通过Socket注册模式注册它的IP地址和监听端口号到注册服务器上。远程客户端可通过注册服务器获取服务端设备的动态IP地址和监听端口号，根据这个IP地址，远程客户端就可与服务端设备建立连接，一旦连接被建立，在两设备之间就可实现双向数据通信，直到终止信号发生，此时连接才被断开。4．客户端模式DTU作为客户端时，DTU设备首先要与服务端建立连接。通过串口与DTU相连的设备首先向串口发送数据，DTU（处于SerialNet模式）接收并缓存这些数据，如果DTU没有与远程服务器建立连接，则DTU首先要建立这个连接。（DTU上线之后，DTU根据RRSV和RRWS参数去执行IP注册过程（如果参数为空，则不执行注册过程）），一旦socket连接建立成功，在连接期间传输所有缓存中存储的数据。MBTB参数分配了最大缓存区，如果在连接建立之前，串口接收到超过最大缓存区的数据，这些数据将被丢弃。远程服务器的IP地址和监听端口号是SerialNet模式要配置的参数。一但连接被建立，数据就可以在客户端与服务端之间双向传输。如果这个连接最终没有被建立，客户端的数据将被丢弃（此种情况类似于数据发送到串口，但串口没有连接串口线）。数据可随时进行传输，直到有终止连接的信号发生，此时连接才被断开。5．自动SerialNet唤醒过程当DTU处于离线状态时，无论是作为客户端还是作为服务端，都不能进行有效的数据传输，为实现数据传输必须使其上线，但设备一般都不在本地，不能直接通过串口进行设置，为解决此问题，DTU内嵌了自动唤醒机制，此时在DTU设备中SIM/UIM卡必须开通语音功能，可通过任意一部电话向其拨号，拨号成功并振铃2次后挂机，处于SerialNet模式的DTU此时拨号接入ISP然后联入互联网，接入网络后，DTU根据参数的设置进入相应的工作模式，既可实现数据的传输。6．数据包传输DTU可将接收...
