调节阀的阀体部件与执行机构构成VIP免费

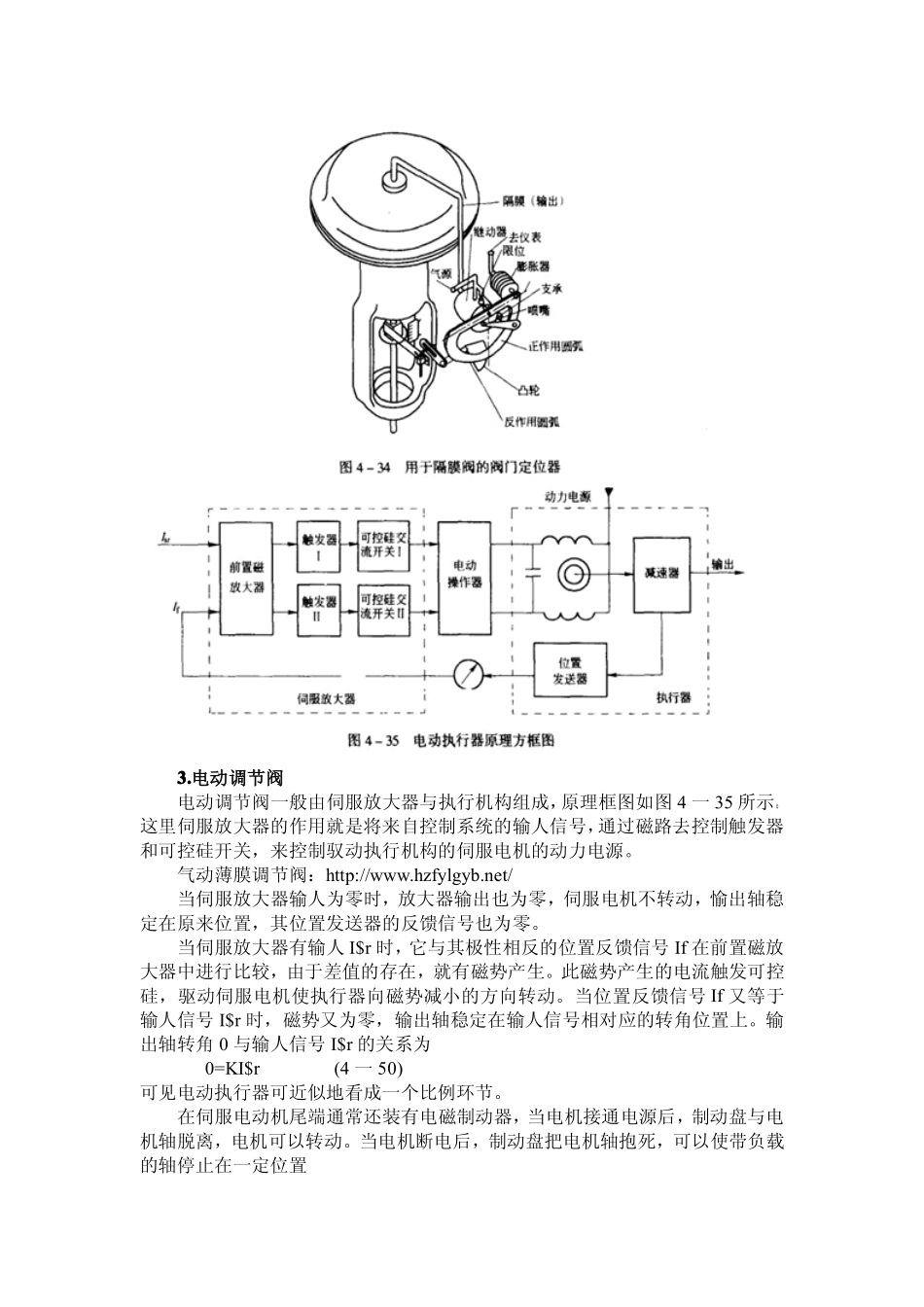

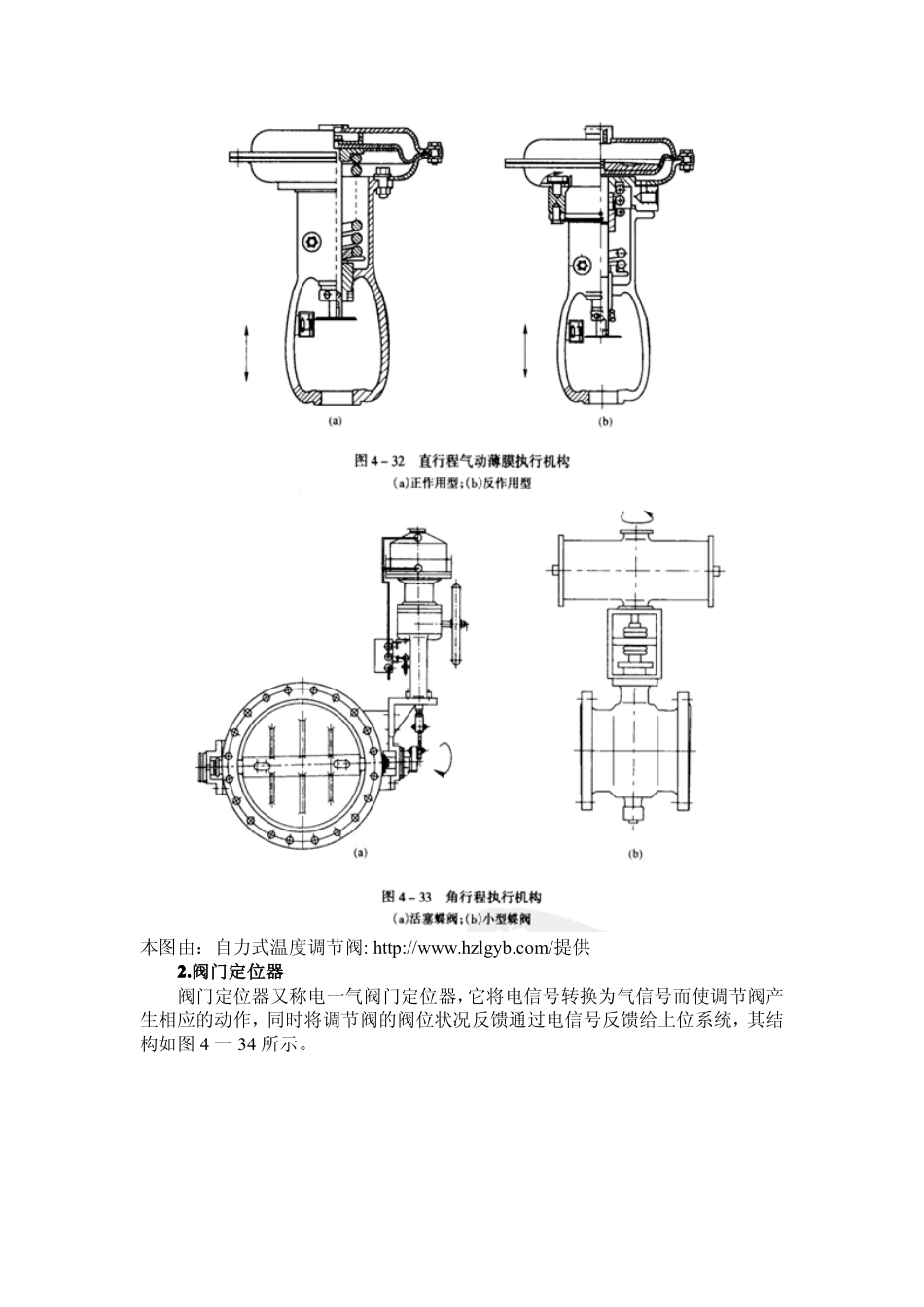

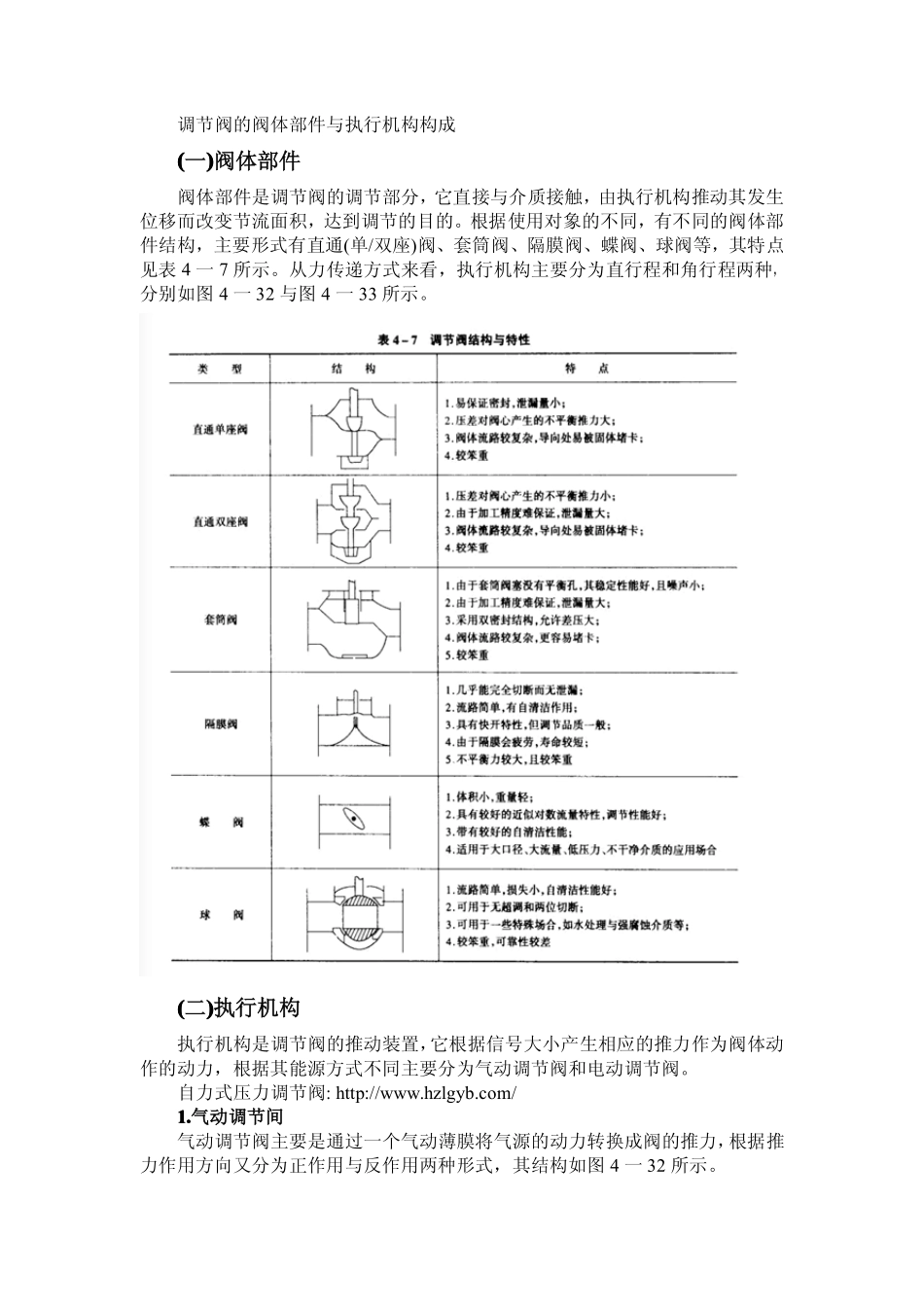

调节阀的阀体部件与执行机构构成((((一))))阀体部件阀体部件是调节阀的调节部分，它直接与介质接触，由执行机构推动其发生位移而改变节流面积，达到调节的目的。根据使用对象的不同，有不同的阀体部件结构，主要形式有直通(单/双座)阀、套筒阀、隔膜阀、蝶阀、球阀等，其特点见表4一7所示。从力传递方式来看，执行机构主要分为直行程和角行程两种，分别如图4一32与图4一33所示。((((二))))执行机构执行机构是调节阀的推动装置，它根据信号大小产生相应的推力作为阀体动作的动力，根据其能源方式不同主要分为气动调节阀和电动调节阀。自力式压力调节阀:http://www.hzlgyb.com/1111....气动调节间气动调节阀主要是通过一个气动薄膜将气源的动力转换成阀的推力，根据推力作用方向又分为正作用与反作用两种形式，其结构如图4一32所示。本图由：自力式温度调节阀:http://www.hzlgyb.com/提供2.2.2.2.阀门定位器阀门定位器又称电一气阀门定位器，它将电信号转换为气信号而使调节阀产生相应的动作，同时将调节阀的阀位状况反馈通过电信号反馈给上位系统，其结构如图4一34所示。3.3.3.3.电动调节阀电动调节阀一般由伺服放大器与执行机构组成，原理框图如图4一35所示。这里伺服放大器的作用就是将来自控制系统的输人信号，通过磁路去控制触发器和可控硅开关，来控制驭动执行机构的伺服电机的动力电源。气动薄膜调节阀：http://www.hzfylgyb.net/当伺服放大器输人为零时，放大器输出也为零，伺服电机不转动，愉出轴稳定在原来位置，其位置发送器的反馈信号也为零。当伺服放大器有输人I$r时，它与其极性相反的位置反馈信号If在前置磁放大器中进行比较，由于差值的存在，就有磁势产生。此磁势产生的电流触发可控硅，驱动伺服电机使执行器向磁势减小的方向转动。当位置反馈信号If又等于输人信号I$r时，磁势又为零，输出轴稳定在输人信号相对应的转角位置上。输出轴转角0与输人信号I$r的关系为0=KI$r(4一50)可见电动执行器可近似地看成一个比例环节。在伺服电动机尾端通常还装有电磁制动器，当电机接通电源后，制动盘与电机轴脱离，电机可以转动。当电机断电后，制动盘把电机轴抱死，可以使带负载的轴停止在一定位置上。4.4.4.4.电子式电动调节阀常规的电动调节阀由于采用磁伺服放大器，其体积与重量都较大。电子式电动调节阀虽然基本原理与电动调节阀相近，但利用电子放大器直接控制可控硅触发，因此它有体积小、重量轻、精度高、反应快、性能稳定等优点，其原理如图4一36所示。另外，它还可配置就地操作箱，实现本地操作功能。
