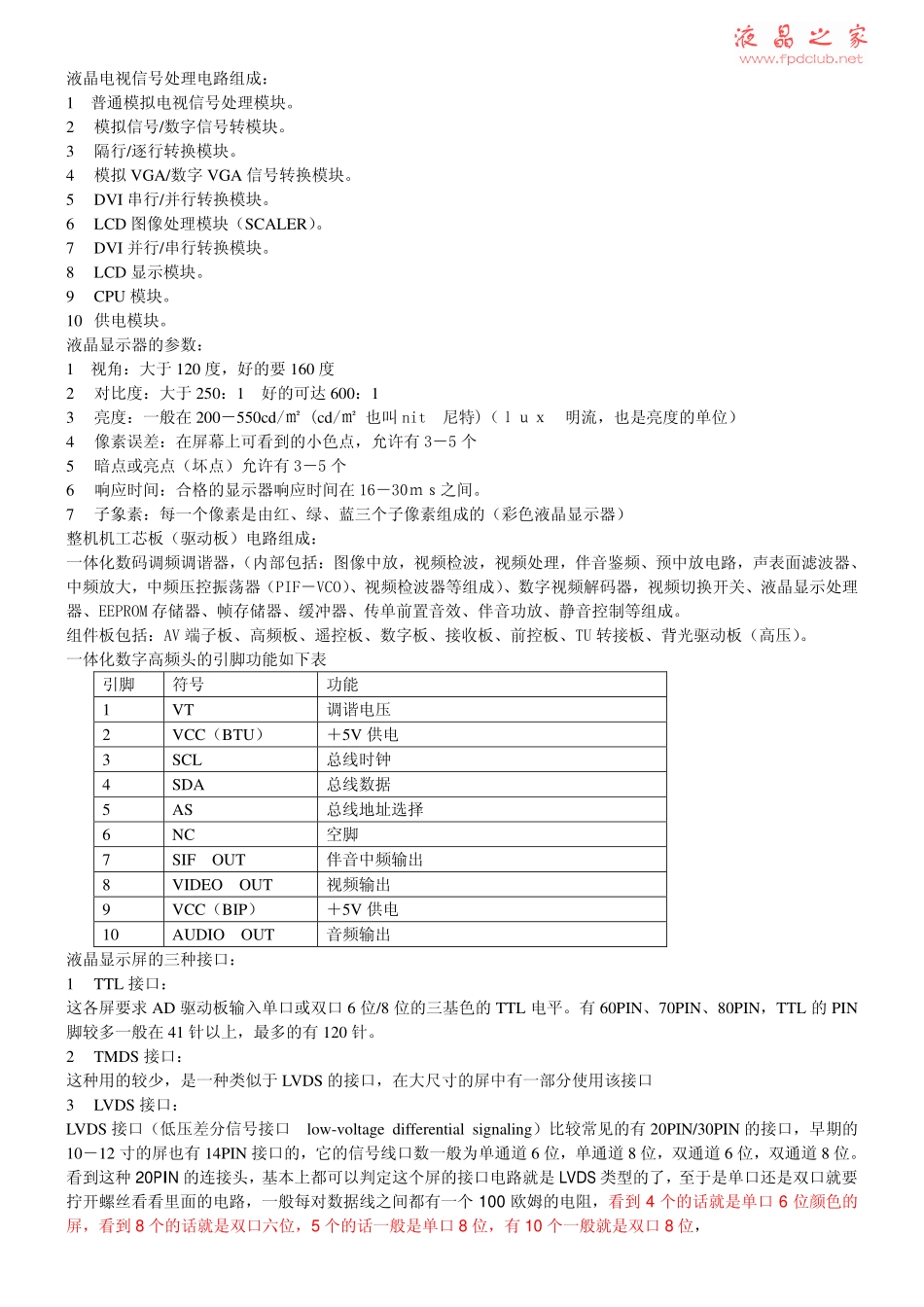

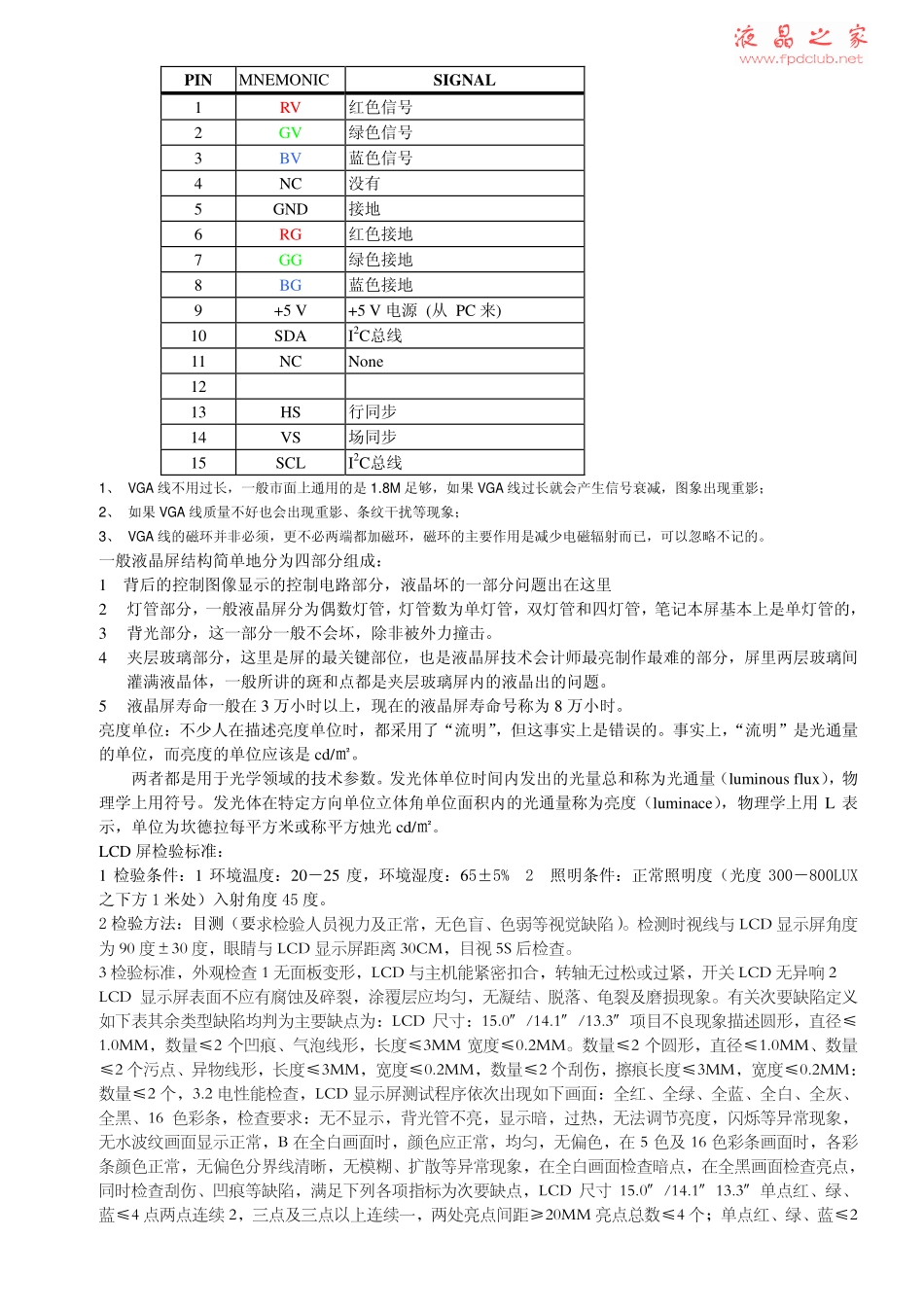

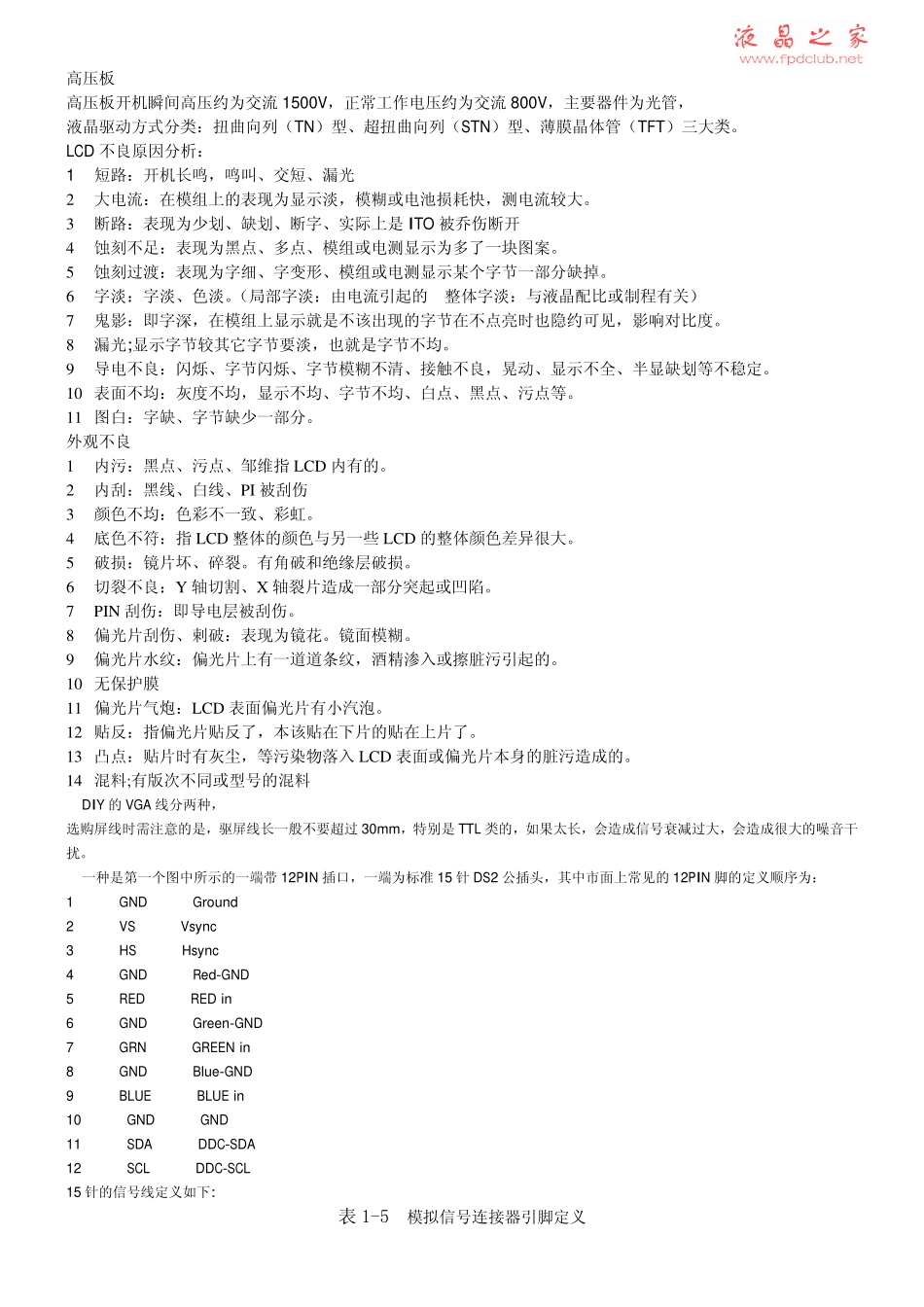

液晶电视信号处理电路组成：1普通模拟电视信号处理模块。2模拟信号/数字信号转模块。3隔行/逐行转换模块。4模拟VGA/数字VGA信号转换模块。5DVI串行/并行转换模块。6LCD图像处理模块（SCALER）。7DVI并行/串行转换模块。8LCD显示模块。9CPU模块。10供电模块。液晶显示器的参数：1视角：大于120度，好的要160度2对比度：大于250：1好的可达600：13亮度：一般在200－550cd/㎡(cd/㎡也叫nit尼特)（ｌｕｘ明流，也是亮度的单位）4像素误差：在屏幕上可看到的小色点，允许有3－5个5暗点或亮点（坏点）允许有3－5个6响应时间：合格的显示器响应时间在16－30ｍｓ之间。7子象素：每一个像素是由红、绿、蓝三个子像素组成的（彩色液晶显示器）整机机工芯板（驱动板）电路组成：一体化数码调频调谐器，（内部包括：图像中放，视频检波，视频处理，伴音鉴频、预中放电路，声表面滤波器、中频放大，中频压控振荡器（PIF－VCO）、视频检波器等组成）、数字视频解码器，视频切换开关、液晶显示处理器、EEPROM存储器、帧存储器、缓冲器、传单前置音效、伴音功放、静音控制等组成。组件板包括：AV端子板、高频板、遥控板、数字板、接收板、前控板、TU转接板、背光驱动板（高压）。一体化数字高频头的引脚功能如下表液晶显示屏的三种接口：引脚符号功能1VT调谐电压2VCC（BTU）＋5V供电3SCL总线时钟4SDA总线数据5AS总线地址选择6NC空脚7SIFOUT伴音中频输出8VIDEOOUT视频输出9VCC（BIP）＋5V供电10AUDIOOUT音频输出1TTL接口：这各屏要求AD驱动板输入单口或双口6位/8位的三基色的TTL电平。有60PIN、70PIN、80PIN，TTL的PIN脚较多一般在41针以上，最多的有120针。2TMDS接口：这种用的较少，是一种类似于LVDS的接口，在大尺寸的屏中有一部分使用该接口3LVDS接口：LVDS接口（低压差分信号接口low-voltagedifferentialsignaling）比较常见的有20PIN/30PIN的接口，早期的10－12寸的屏也有14PIN接口的，它的信号线口数一般为单通道6位，单通道8位，双通道6位，双通道8位。看到这种20PIN的连接头，基本上都可以判定这个屏的接口电路就是LVDS类型的了，至于是单口还是双口就要拧开螺丝看看里面的电路，一般每对数据线之间都有一个100欧姆的电阻，看到4个的话就是单口6位颜色的屏，看到8个的话就是双口六位，5个的话一般是单口8位，有10个一般就是双口8位，液晶之家www.fpdclub.net高压板高压板开机瞬间高压约为交流1500V，正常工作电压约为交流800V，主要器件为光管，液晶驱动方式分类：扭曲向列（TN）型、超扭曲向列（STN）型、薄膜晶体管（TFT）三大类。LCD不良原因分析：1短路：开机长鸣，鸣叫、交短、漏光2大电流：在模组上的表现为显示淡，模糊或电池损耗快，测电流较大。3断路：表现为少划、缺划、断字、实际上是ITO被乔伤断开4蚀刻不足：表现为黑点、多点、模组或电测显示为多了一块图案。5蚀刻过渡：表现为字细、字变形、模组或电测显示某个字节一部分缺掉。6字淡：字淡、色淡。（局部字淡：由电流引起的整体字淡：与液晶配比或制程有关）7鬼影：即字深，在模组上显示就是不该出现的字节在不点亮时也隐约可见，影响对比度。8漏光;显示字节较其它字节要淡，也就是字节不均。9导电不良：闪烁、字节闪烁、字节模糊不清、接触不良，晃动、显示不全、半显缺划等不稳定。10表面不均：灰度不均，显示不均、字节不均、白点、黑点、污点等。11图白：字缺、字节缺少一部分。外观不良1内污：黑点、污点、邹维指LCD内有的。2内刮：黑线、白线、PI被刮伤3颜色不均：色彩不一致、彩虹。4底色不符：指LCD整体的颜色与另一些LCD的整体颜色差异很大。5破损：镜片坏、碎裂。有角破和绝缘层破损。6切裂不良：Y轴切割、X轴裂片造成一部分突起或凹陷。7PIN刮伤：即导电层被刮伤。8偏光片刮伤、剌破：表现为镜花。镜面模糊。9偏光片水纹：偏光片上有一道道条纹，酒精渗入或擦脏污引起的。10无保护膜11偏光片气炮：LCD表面偏光片有小汽泡。12贴反：指偏光片贴反了，本该贴在下片的贴在上片了。13凸点：贴片时有灰尘，等污染物落入LCD表面或偏光片本身的脏污造成的。14混料;有版次不同或型号的混料DIY的VGA线分两种，选购屏线时需...
