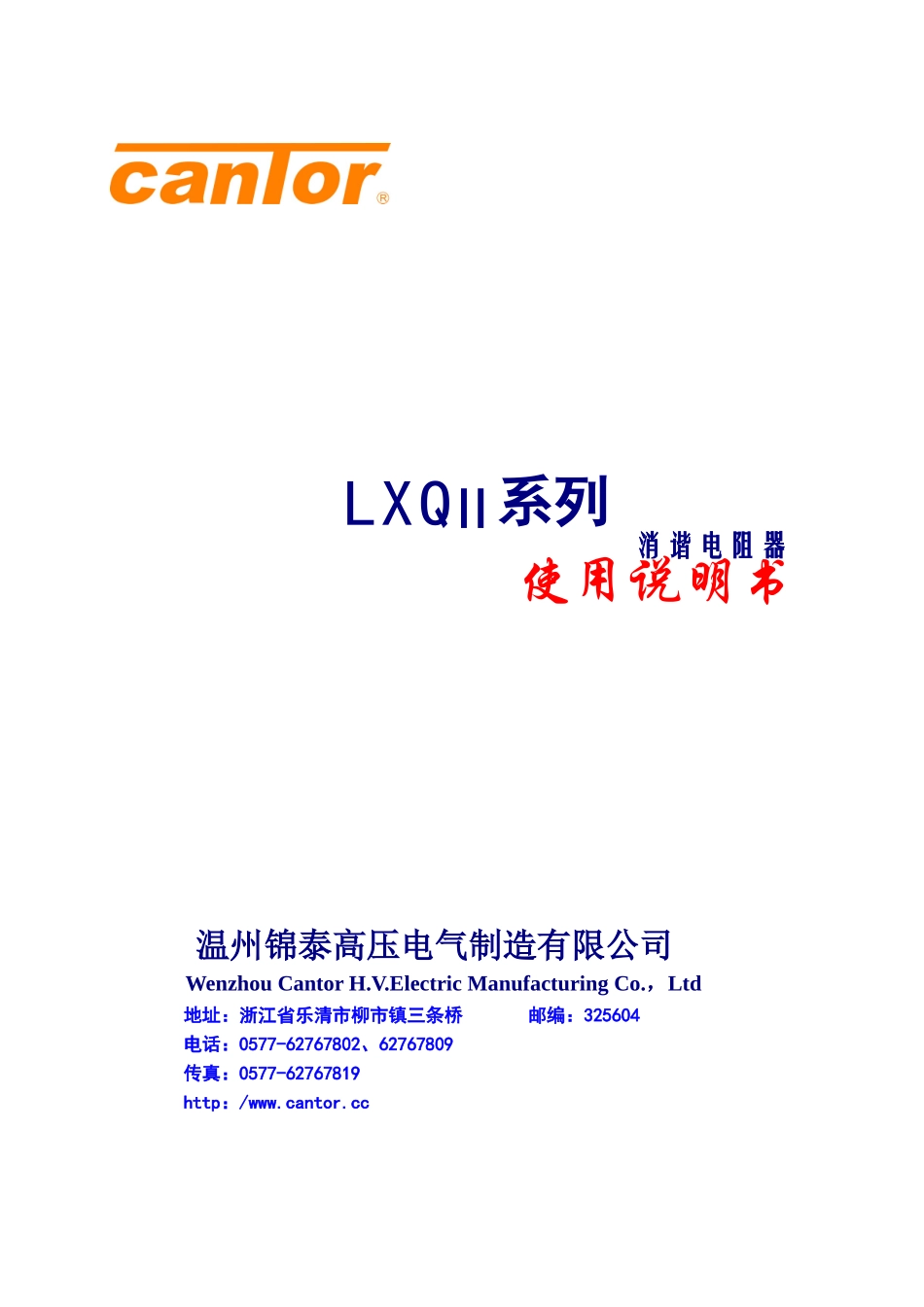

消谐电阻器温州锦泰高压电气制造有限公司WenzhouCantorH.V.ElectricManufacturingCo.，Ltd地址：浙江省乐清市柳市镇三条桥邮编：325604电话：0577-62767802、62767809传真：0577-62767819http：/www.cantor.cc使用说明书LXQⅡ系列产品用途及特点··························1型号说明·································3主要技术指标及使用条件····················4安装说明·································5注意事项································6检验方法·····························7选型须知·····························8`感谢您使用本公司产品！为使您尽快熟练操作本产品，我们随机配备了内容详细的使用说明书，从中您可以获取有关产品介绍、使用方法、产品性能以及安全注意事项等各方面的知识。在第一次使用产品之前，请务必仔细阅读，以便您更好的使用该产品。在编写本说明书时，我们非常小心和严谨，并认为说明书中所提供的信息是正确可靠的，然而难免会有错误和疏漏之处，请您多加包涵并热切欢迎您的指正。本公司保留对产品使用功能进行改进和升级的权力，在使用过程中如果发现产品其功能与说明书介绍差异之处，请以产品的实际功能为标准。在产品的使用过程中如发现问题，请您拨打我们的客服电话，谢谢合作！Ⅰ前言CONTENTS目录图一图三图二1．产品用途及特点LXQⅡ系列消谐电阻器(以下简称消谐器)是一种非线性消谐阻尼器件，它安装在6～35kV电压互感器(以下简称PT)一次绕组Y0中性点与地之间，起限流与阻尼的作用，能够达到良好的抑制涌流和PT铁磁谐振的目的。（图一、图二为LXQⅡ型消谐电阻器，图三为LXQ(D)Ⅱ型消谐电阻器）在6～35kV发、变电站所在电网中性点不接地情况下，母线上的PT一次绕组会成为中性点不接地电网对地的唯一金属通道，电网相对地电容的充、放电，必然通过PT一次绕组，使其铁芯深度饱和。因此在电网接地消失时，会在PT一次绕组中出现数安培的涌流，将PT的0.5A熔丝熔断，消谐器能有效限制PT一次绕组的涌流。在母线空载或出线较少时，可能产生铁磁谐振过电压，导致相电压不稳，出现接地指示误动作、PT高压保险丝熔断等现象。选用LXQⅡ系列消谐电阻器，将会大大降低这种情况的发生。LXQⅡ系列消谐电阻器有如下特点:(1)LXQⅡ系列消谐电阻器结构设计从提高消谐器的热容量出发，非线性电阻体用SiC为基料经大吨位的压机压制成高密度的、圆饼状的坯体，在还原气体中，经上千度的高温烧结而成，裸露的消谐器表面结构经特殊处理，能经受日晒雨淋，可直接用于户内外。(2)消谐器体积小、重量轻、散热快、强度高，便于安装。(3)用交流参数表征消谐器的电气参数。工频0.3mA(峰值)下的参数反映电网正常运行情况下消谐器上的电压；工频3mA(峰值)下的参数反映电网单相接地情况下消谐器上的电压。交流电流容易获得，方便用户进行复测。(4)LXQ(D)Ⅱ型采用了分段变参数措施，提供了一个电压控制单元(放电管)，使1消谐器在正常工作电流段，仍保持原有的伏安特性，从而有效限制消谐器两端电压，将电压限制在弱绝缘PT的绝缘耐受等级以下，从而有效保护中性点绝缘。22．型号说明LXQⅡY：圆柱型F：方型适用的电压等级(6kV、10kV、35kV)设计序号通用型(无标识)(D)型：带放电管消谐电阻器33．主要技术指标及使用条件主要技术参数见表1。表1LXQⅡ系列消谐电阻器电气参数表序号项目技术参数LXQⅡ-6LXQ(D)Ⅱ-6LXQⅡ-10LXQ(D)Ⅱ-10LXQⅡ-35LXQ(D)Ⅱ-351消谐器通过AC0.3mA（峰值电流时的电压值）U0.3mA(V峰值/)100±20100±20130±30130±30500±100500±1002消谐器通过AC3mA（峰值电流时的电压值）U3mA(V峰值/)300±50300±50500±100500±1001400±1501400±1503是否限制消谐器两端的工频电压50Hz不限制限制3kV峰值/以下不限制限制3kV峰值/以下不限制限制5kV峰值/以下42小时通过100mA峰值电流的热容量1.无任何明显损坏2.热容量试验前后U0.3mA的变化≤±5%5...
