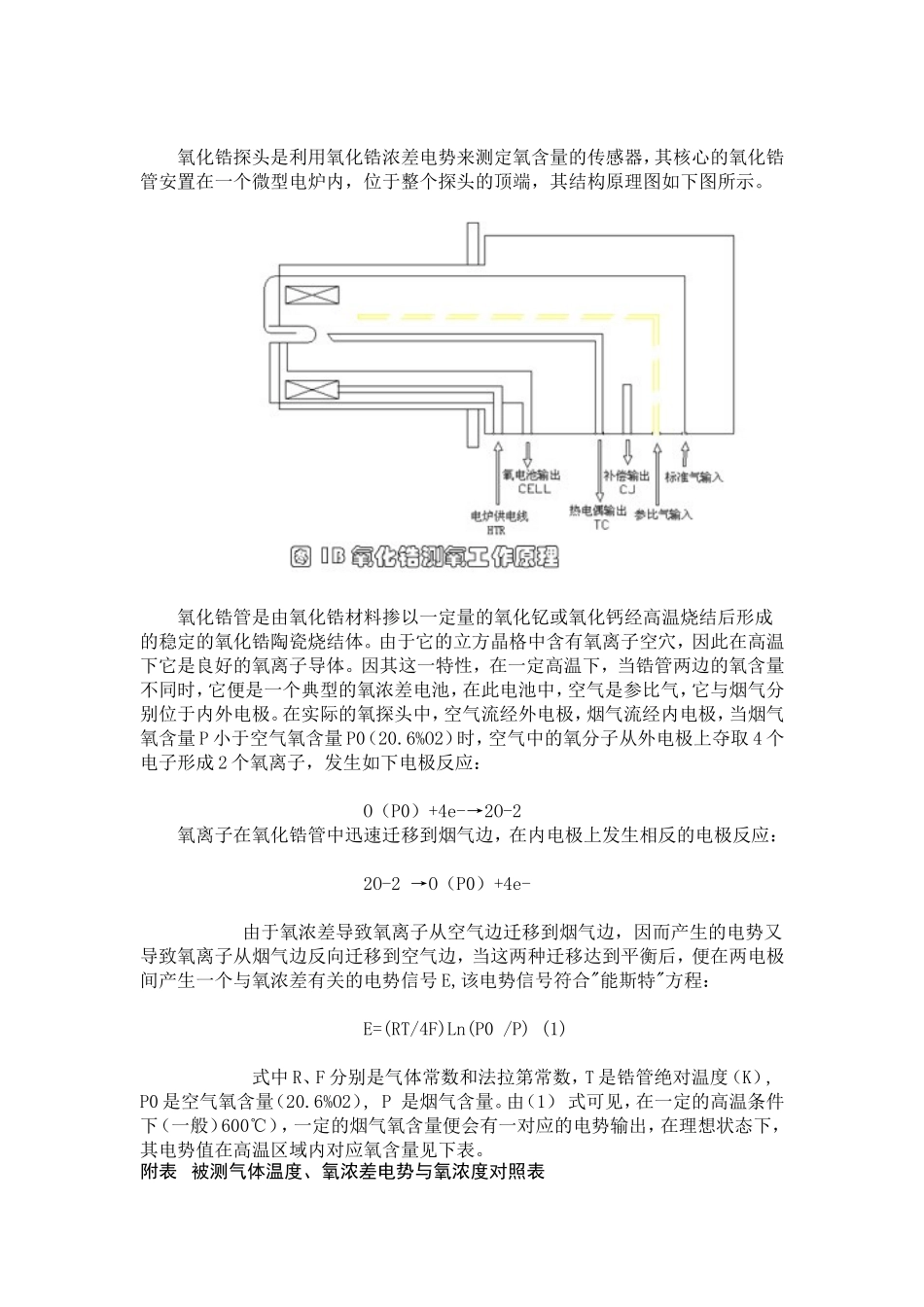

氧化锆探头是利用氧化锆浓差电势来测定氧含量的传感器，其核心的氧化锆管安置在一个微型电炉内，位于整个探头的顶端，其结构原理图如下图所示
氧化锆管是由氧化锆材料掺以一定量的氧化钇或氧化钙经高温烧结后形成的稳定的氧化锆陶瓷烧结体
由于它的立方晶格中含有氧离子空穴，因此在高温下它是良好的氧离子导体
因其这一特性，在一定高温下，当锆管两边的氧含量不同时，它便是一个典型的氧浓差电池，在此电池中，空气是参比气，它与烟气分别位于内外电极
在实际的氧探头中，空气流经外电极，烟气流经内电极，当烟气氧含量P小于空气氧含量P0（20
6%O2）时，空气中的氧分子从外电极上夺取4个电子形成2个氧离子，发生如下电极反应：O（P0）+4e-→2O-2氧离子在氧化锆管中迅速迁移到烟气边，在内电极上发生相反的电极反应：2O-2→O（P0）+4e-由于氧浓差导致氧离子从空气边迁移到烟气边，因而产生的电势又导致氧离子从烟气边反向迁移到空气边，当这两种迁移达到平衡后，便在两电极间产生一个与氧浓差有关的电势信号E,该电势信号符合"能斯特"方程：E=(RT/4F)Ln(P0/P)(1)式中R、F分别是气体常数和法拉第常数，T是锆管绝对温度（K）,P0是空气氧含量（20
6%O2）,P是烟气含量
由（1）式可见，在一定的高温条件下（一般）600℃），一定的烟气氧含量便会有一对应的电势输出，在理想状态下，其电势值在高温区域内对应氧含量见下表

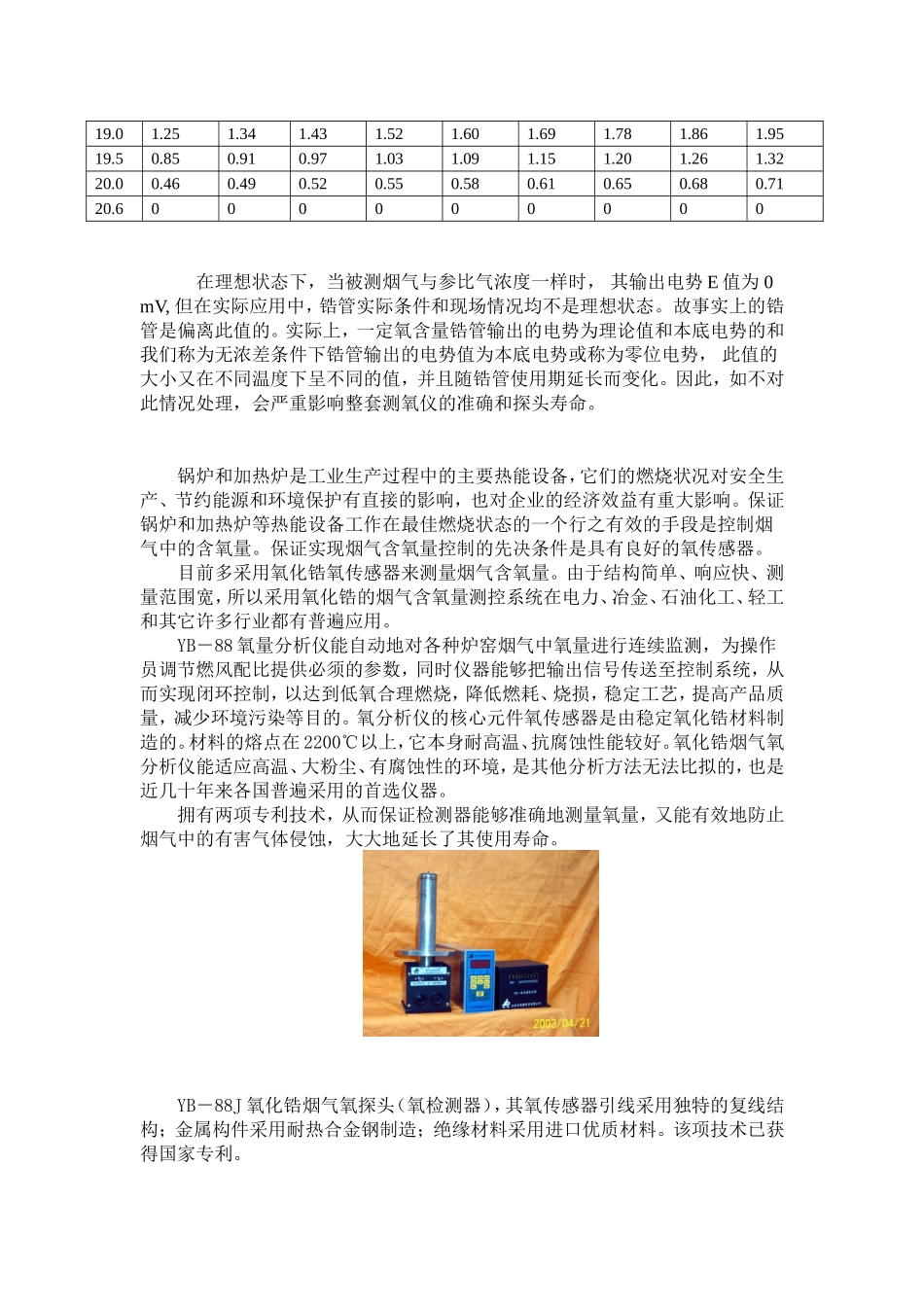

附表被测气体温度、氧浓差电势与氧浓度对照表注：参比气为大气，在理想状况下（本底为零时），热电偶为K分度号
513mV50020
64mV55022
772mV60024
902mV65027
022mV70029
128mV75031
214mV80033
277mV85035
314mV0
