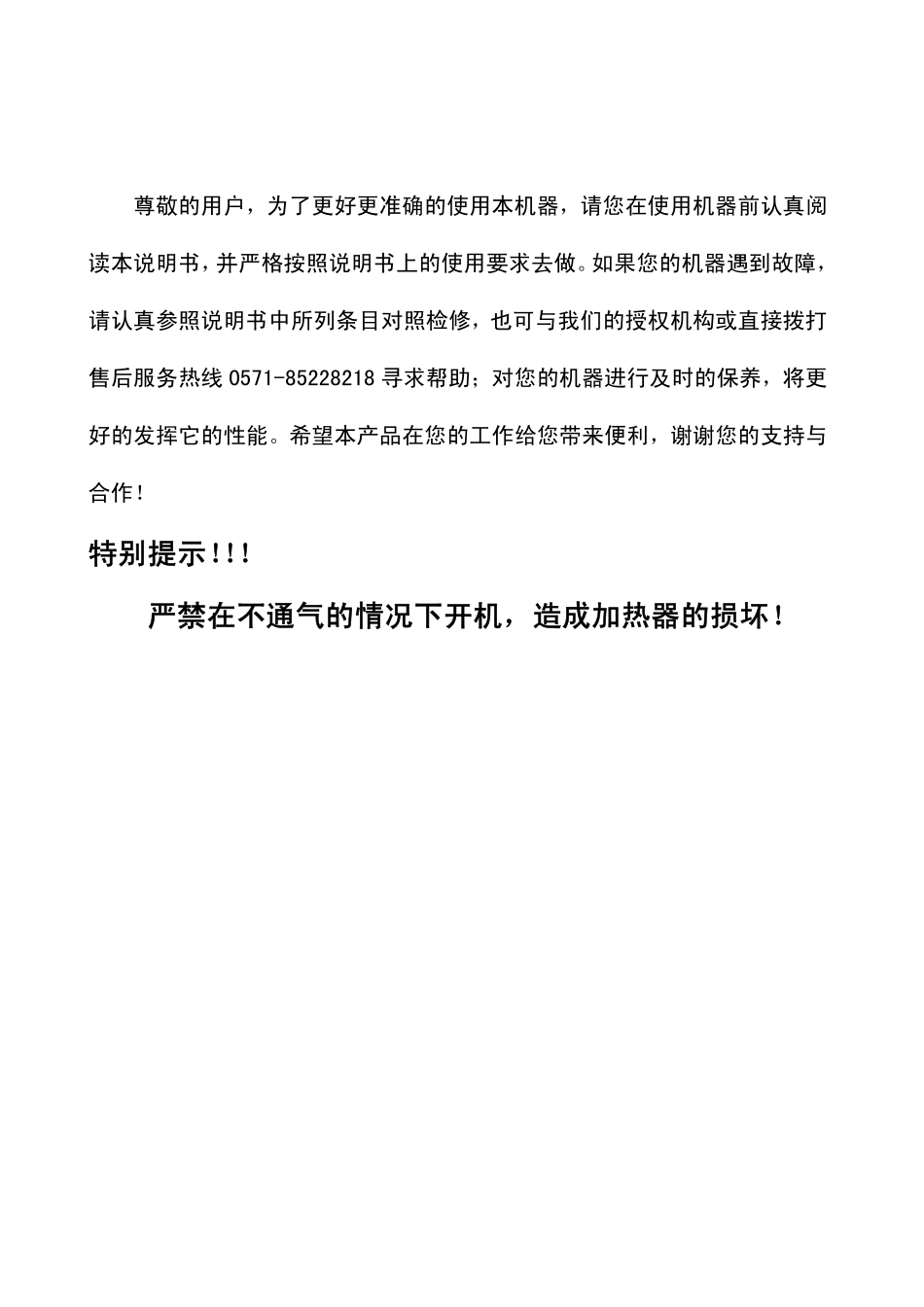

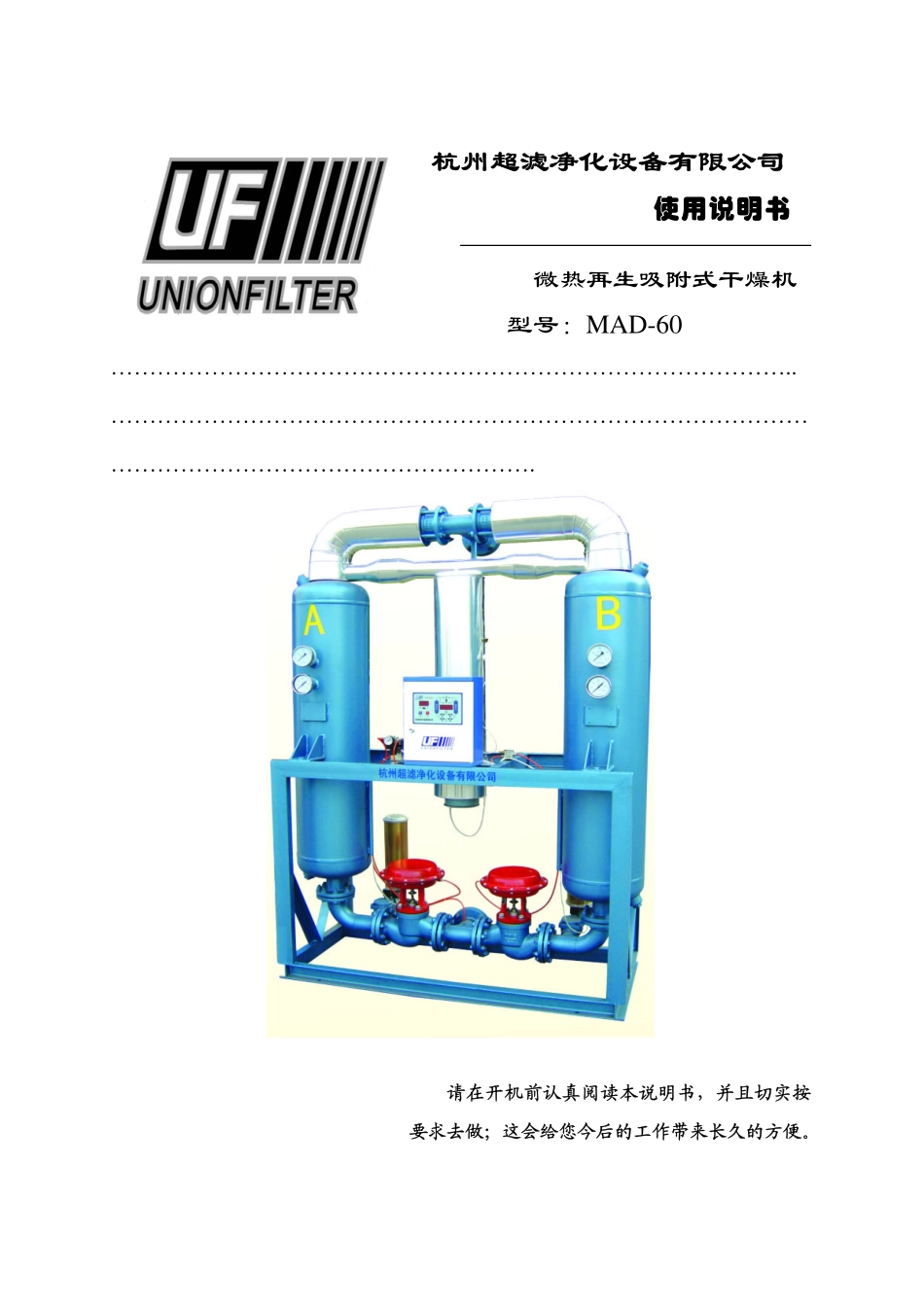

杭州超滤净化设备有限公司使用说明书微热再生吸附式干燥机型号：MAD-60……………………………………………………………………………..……………………………………………………………………………………………………………………………….请在开机前认真阅读本说明书，并且切实按要求去做；这会给您今后的工作带来长久的方便。尊敬的用户，为了更好更准确的使用本机器，请您在使用机器前认真阅读本说明书，并严格按照说明书上的使用要求去做。如果您的机器遇到故障，请认真参照说明书中所列条目对照检修，也可与我们的授权机构或直接拨打售后服务热线0571-85228218寻求帮助；对您的机器进行及时的保养，将更好的发挥它的性能。希望本产品在您的工作给您带来便利，谢谢您的支持与合作！特别提示！！！严禁在不通气的情况下开机，造成加热器的损坏！目录-----------------------------------------------------------------------------------------------------------微热吸干机部分工作原理…………………………………………………………………….2工艺流程…………………………………………………………………….3型号规格及技术性能……………………………………………………….4型号选定方法……………………………………………………………….5验收与安装………………………………………………………………….5设备操作…………………………………………………………………….7设备保养…………………………………………………………………….7设备维修…………………………………………………………………….7CL-1M型微热再生型吸附式干燥机控制器部分主要功能……………………………………………………………………10技术指标……………………………………………………………………10使用方法……………………………………………………………………11动作时序图…………………………………………………………………12接线方式……………………………………………………………………12附录：电器原理图1微热吸干机部分工作原理MAD型系列微热再生吸附式干燥器采用了变压变温的吸附原理，以达到干燥压缩空气的目的。2、MAD型系列微热再生吸附式干燥器技术特点微热再生干燥器是使用较早的压缩空气干燥设备，但是由于种种原因，微热再生干燥器使用存在一些问题：�出口露点不够稳定�切换阀故障频繁�吸附剂寿命短我们分析后认为，微热再生干燥器运行稳定的必要条件为：�可靠的切换阀�科学的吸附塔体——防止隧道效应�高效的除油过滤器�外置式加热器�可靠的控制方式因此，本公司正是从这些方面开发、完善MAD型系列微热再生吸附式干燥器。新一代吸附式干燥机，综合变压吸附和变温吸附之优点，在常温高蒸汽分压下吸附（工作）；在较高温度，低蒸汽分压下解析（再生），即吸附剂在吸附过程中吸附的水分，在再生过程依靠高品质再生气（加热干燥的空气）的热扩散和低分压两种机理的共同作用而得以彻底清除。●吸附：湿空气从下管系经A1阀进入A干燥罐体，自下向上流过吸附剂床，干燥后的空气从上管系排出。●再生/吹冷：少量干燥空气（约7%）通过上管系再生气调节阀减压后进入加热器加热，这部分热空气（称为再生气）进入B干燥罐。对B罐体内的吸附剂解析再生，恢复吸附剂的干燥能力，再生气通过下管系B2阀和消音器排放到大气中。●均压：吸附剂再生结束后,B2阀关闭,B干燥罐逐渐升压至在线工作压力,准确切换。●切换：下管系B1阀打开,A1阀关闭,A2阀打开,A、B两干燥罐完成切换,B罐进入吸附,A罐卸压再生。工作顺序、工作时间及加热温度由控制器自动控制完成。2工艺流程简述利用变压吸附与变温吸附再生循环，使压缩空气交替流经A、B两个充满吸附剂的罐，即在常温、高蒸气分压下吸附（工作），较高温低蒸汽分压下解吸（再生）。吸附剂在吸附过程中吸附的水分在再生过程中，依靠高品质再生气（产品气加温）的热扩散和低分压两种机理的共同作用下而得以彻底清除。工作程序如下：程序1：A罐工作，B罐再生。压缩空气经过过滤器除去液态油水和固体颗粒后，进入A罐。水蒸气被吸附后，干燥气...
