影响摩擦系数的主要因素VIP专享VIP免费

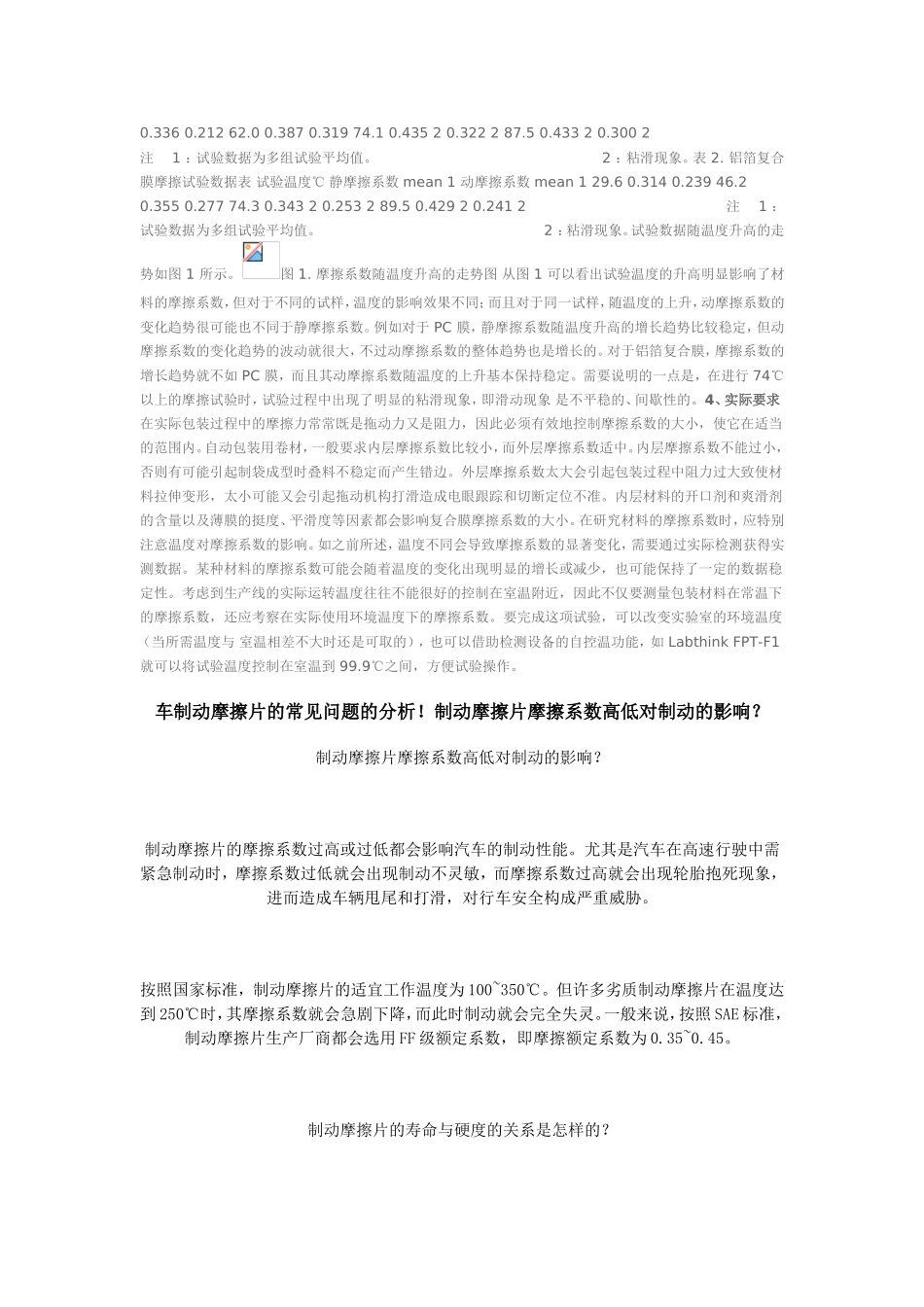

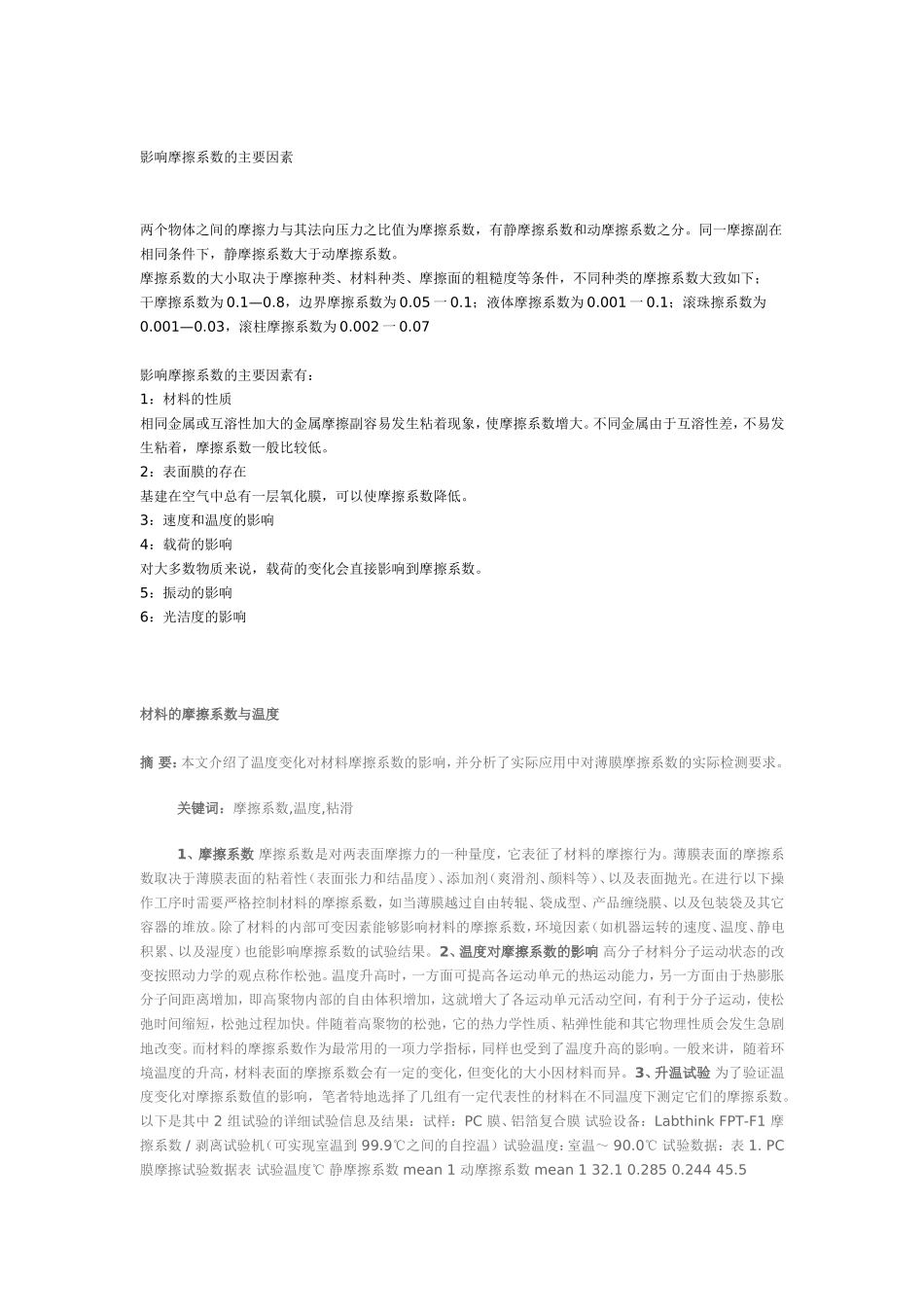

影响摩擦系数的主要因素两个物体之间的摩擦力与其法向压力之比值为摩擦系数，有静摩擦系数和动摩擦系数之分。同一摩擦副在相同条件下，静摩擦系数大于动摩擦系数。摩擦系数的大小取决于摩擦种类、材料种类、摩擦面的粗糙度等条件，不同种类的摩擦系数大致如下；干摩擦系数为0.1—0.8，边界摩擦系数为0.05一0.1；液体摩擦系数为0.001一0.1；滚珠擦系数为0.001—0.03，滚柱摩擦系数为0.002一0.07影响摩擦系数的主要因素有：1：材料的性质相同金属或互溶性加大的金属摩擦副容易发生粘着现象，使摩擦系数增大。不同金属由于互溶性差，不易发生粘着，摩擦系数一般比较低。2：表面膜的存在基建在空气中总有一层氧化膜，可以使摩擦系数降低。3：速度和温度的影响4：载荷的影响对大多数物质来说，载荷的变化会直接影响到摩擦系数。5：振动的影响6：光洁度的影响材料的摩擦系数与温度摘要：本文介绍了温度变化对材料摩擦系数的影响，并分析了实际应用中对薄膜摩擦系数的实际检测要求。关键词：摩擦系数,温度,粘滑1、摩擦系数摩擦系数是对两表面摩擦力的一种量度，它表征了材料的摩擦行为。薄膜表面的摩擦系数取决于薄膜表面的粘着性（表面张力和结晶度）、添加剂（爽滑剂、颜料等）、以及表面抛光。在进行以下操作工序时需要严格控制材料的摩擦系数，如当薄膜越过自由转辊、袋成型、产品缠绕膜、以及包装袋及其它容器的堆放。除了材料的内部可变因素能够影响材料的摩擦系数，环境因素（如机器运转的速度、温度、静电积累、以及湿度）也能影响摩擦系数的试验结果。2、温度对摩擦系数的影响高分子材料分子运动状态的改变按照动力学的观点称作松弛。温度升高时，一方面可提高各运动单元的热运动能力，另一方面由于热膨胀分子间距离增加，即高聚物内部的自由体积增加，这就增大了各运动单元活动空间，有利于分子运动，使松弛时间缩短，松弛过程加快。伴随着高聚物的松弛，它的热力学性质、粘弹性能和其它物理性质会发生急剧地改变。而材料的摩擦系数作为最常用的一项力学指标，同样也受到了温度升高的影响。一般来讲，随着环境温度的升高，材料表面的摩擦系数会有一定的变化，但变化的大小因材料而异。3、升温试验为了验证温度变化对摩擦系数值的影响，笔者特地选择了几组有一定代表性的材料在不同温度下测定它们的摩擦系数。以下是其中2组试验的详细试验信息及结果：试样：PC膜、铝箔复合膜试验设备：LabthinkFPT-F1摩擦系数/剥离试验机（可实现室温到99.9℃之间的自控温）试验温度：室温～90.0℃试验数据：表1.PC膜摩擦试验数据表试验温度℃静摩擦系数mean1动摩擦系数mean132.10.2850.24445.50.3360.21262.00.3870.31974.10.43520.322287.50.43320.3002注1：试验数据为多组试验平均值。2：粘滑现象。表2.铝箔复合膜摩擦试验数据表试验温度℃静摩擦系数mean1动摩擦系数mean129.60.3140.23946.20.3550.27774.30.34320.253289.50.42920.2412注1：试验数据为多组试验平均值。2：粘滑现象。试验数据随温度升高的走势如图1所示。图1.摩擦系数随温度升高的走势图从图1可以看出试验温度的升高明显影响了材料的摩擦系数，但对于不同的试样，温度的影响效果不同；而且对于同一试样，随温度的上升，动摩擦系数的变化趋势很可能也不同于静摩擦系数。例如对于PC膜，静摩擦系数随温度升高的增长趋势比较稳定，但动摩擦系数的变化趋势的波动就很大，不过动摩擦系数的整体趋势也是增长的。对于铝箔复合膜，摩擦系数的增长趋势就不如PC膜，而且其动摩擦系数随温度的上升基本保持稳定。需要说明的一点是，在进行74℃以上的摩擦试验时，试验过程中出现了明显的粘滑现象，即滑动现象是不平稳的、间歇性的。4、实际要求在实际包装过程中的摩擦力常常既是拖动力又是阻力，因此必须有效地控制摩擦系数的大小，使它在适当的范围内。自动包装用卷材，一般要求内层摩擦系数比较小，而外层摩擦系数适中。内层摩擦系数不能过小，否则有可能引起制袋成型时叠料不稳定而产生错边。外层摩擦系数太大会引起包装过程中阻力过大致使材料拉伸变形，太小可能又会引起拖动机构打滑造成电眼跟踪和切断定位不准。内层材料的开口剂和爽...
