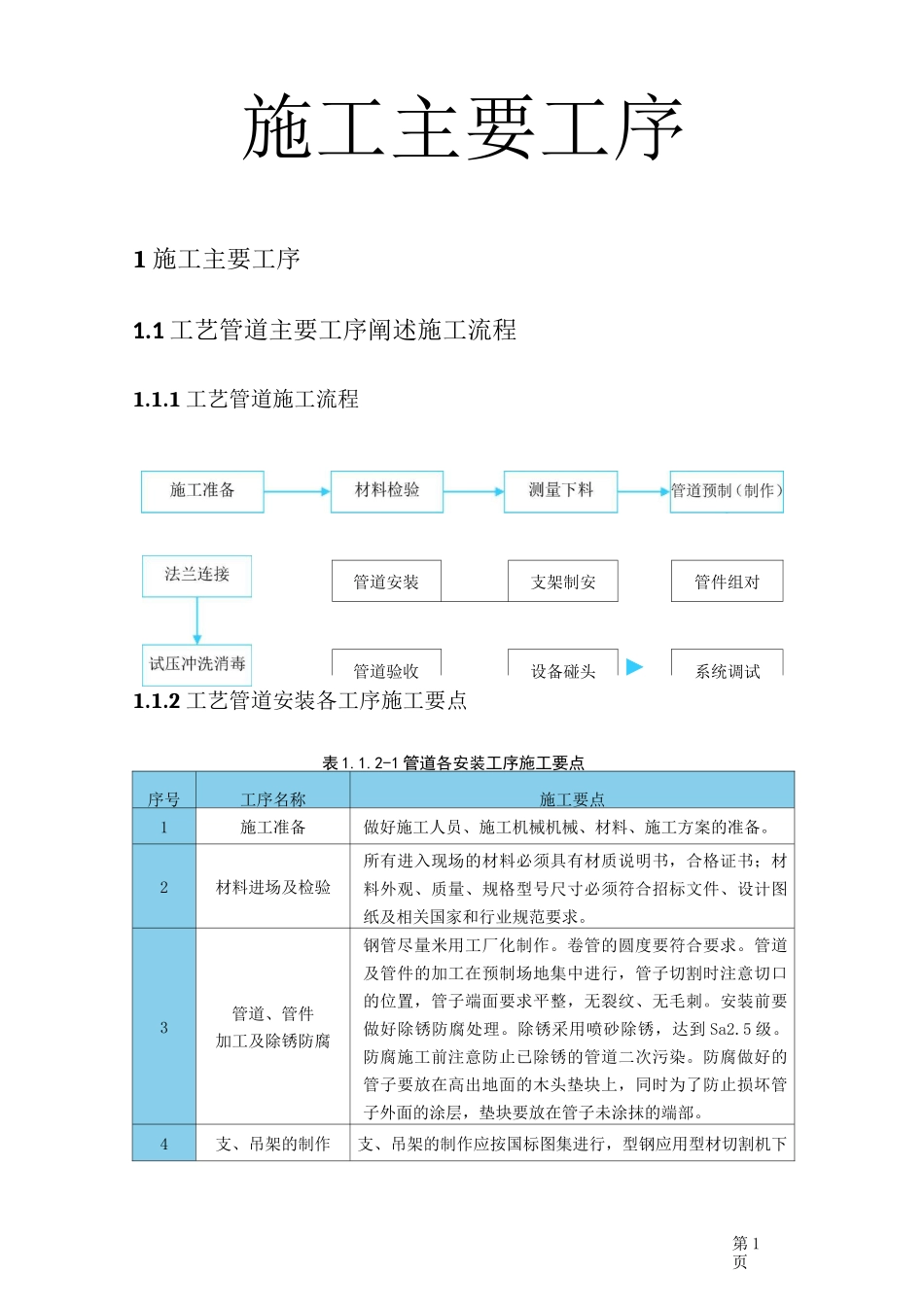

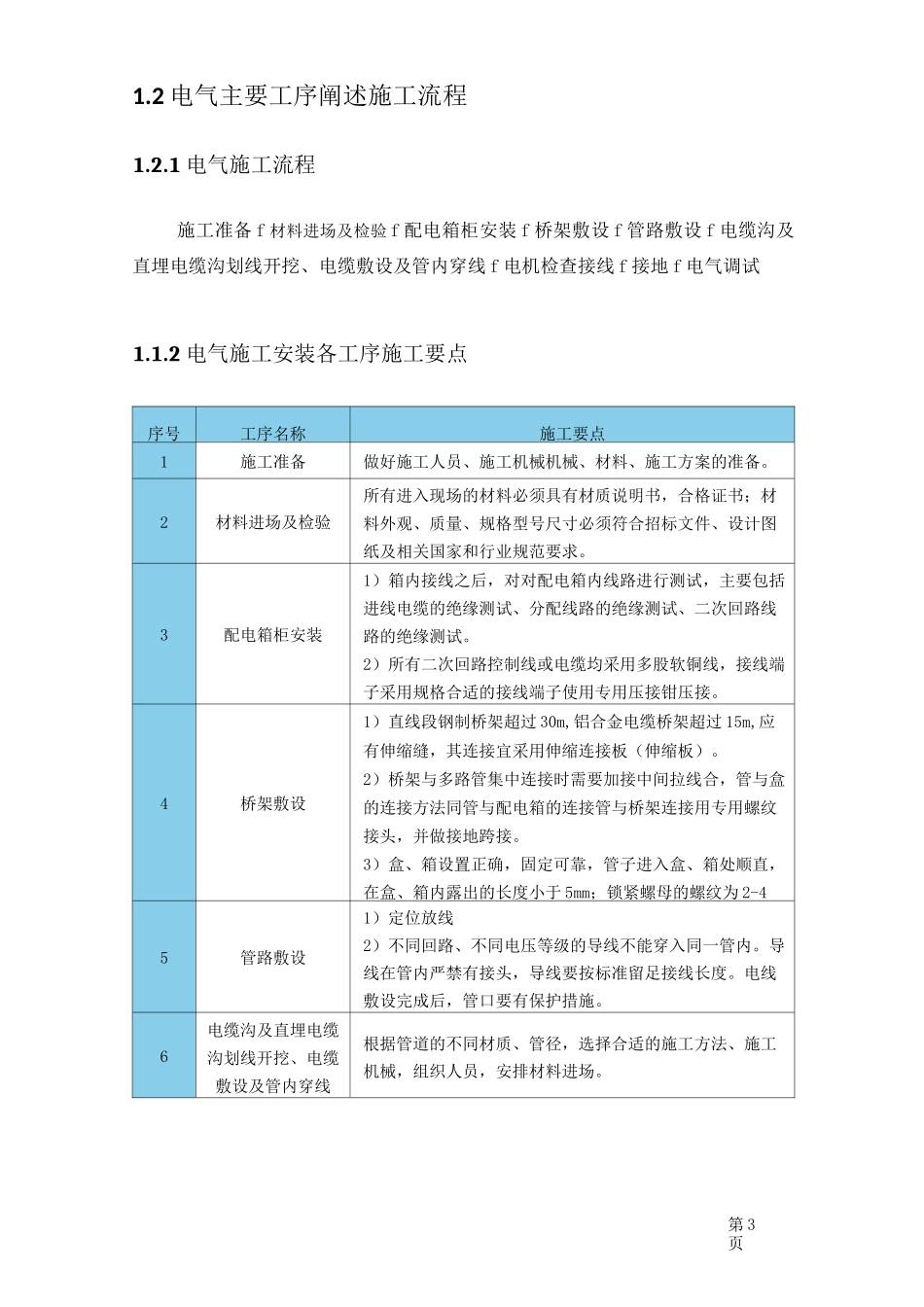

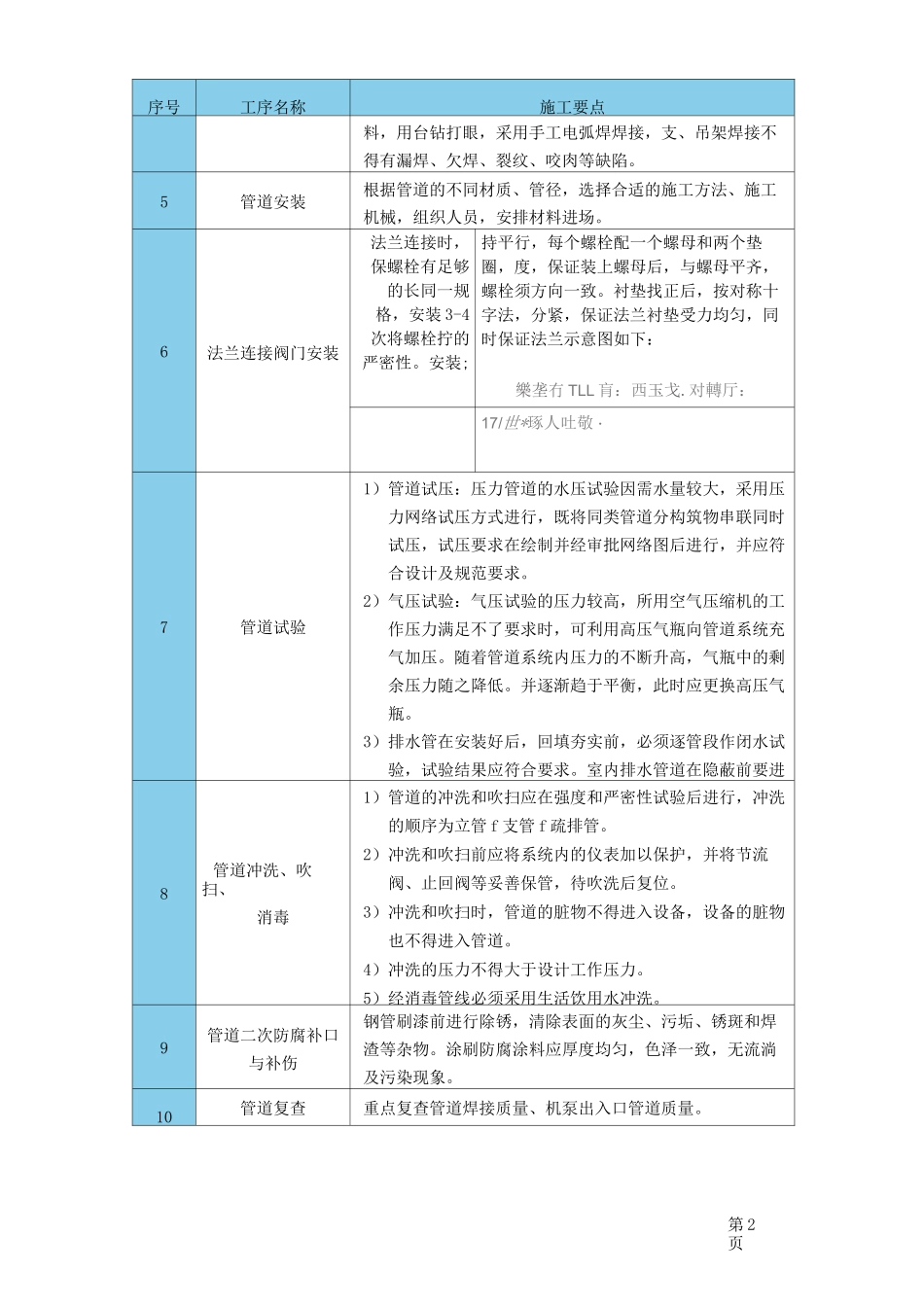

管道安装支架制安管件组对管道验收设备碰头►系统调试第1页施工主要工序1施工主要工序1.1工艺管道主要工序阐述施工流程1.1.1工艺管道施工流程1.1.2工艺管道安装各工序施工要点表1.1.2-1管道各安装工序施工要点序号工序名称施工要点1施工准备做好施工人员、施工机械机械、材料、施工方案的准备。2材料进场及检验所有进入现场的材料必须具有材质说明书，合格证书；材料外观、质量、规格型号尺寸必须符合招标文件、设计图纸及相关国家和行业规范要求。3管道、管件加工及除锈防腐钢管尽量米用工厂化制作。卷管的圆度要符合要求。管道及管件的加工在预制场地集中进行，管子切割时注意切口的位置，管子端面要求平整，无裂纹、无毛刺。安装前要做好除锈防腐处理。除锈采用喷砂除锈，达到Sa2.5级。防腐施工前注意防止已除锈的管道二次污染。防腐做好的管子要放在高出地面的木头垫块上，同时为了防止损坏管子外面的涂层，垫块要放在管子未涂抹的端部。4支、吊架的制作支、吊架的制作应按国标图集进行，型钢应用型材切割机下第2页序号工序名称施工要点料，用台钻打眼，采用手工电弧焊焊接，支、吊架焊接不得有漏焊、欠焊、裂纹、咬肉等缺陷。5管道安装根据管道的不同材质、管径，选择合适的施工方法、施工机械，组织人员，安排材料进场。6法兰连接阀门安装法兰连接时，保螺栓有足够的长同一规格，安装3-4次将螺栓拧的严密性。安装;持平行，每个螺栓配一个螺母和两个垫圈，度，保证装上螺母后，与螺母平齐，螺栓须方向一致。衬垫找正后，按对称十字法，分紧，保证法兰衬垫受力均匀，同时保证法兰示意图如下：樂垄冇TLL肓：西玉戈.对轉厅：17/世*琢人吐敬・7管道试验1）管道试压：压力管道的水压试验因需水量较大，采用压力网络试压方式进行，既将同类管道分构筑物串联同时试压，试压要求在绘制并经审批网络图后进行，并应符合设计及规范要求。2）气压试验：气压试验的压力较高，所用空气压缩机的工作压力满足不了要求时，可利用高压气瓶向管道系统充气加压。随着管道系统内压力的不断升高，气瓶中的剩余压力随之降低。并逐渐趋于平衡，此时应更换高压气瓶。3）排水管在安装好后，回填夯实前，必须逐管段作闭水试验，试验结果应符合要求。室内排水管道在隐蔽前要进8管道冲洗、吹扫、消毒1）管道的冲洗和吹扫应在强度和严密性试验后进行，冲洗的顺序为立管f支管f疏排管。2）冲洗和吹扫前应将系统内的仪表加以保护，并将节流阀、止回阀等妥善保管，待吹洗后复位。3）冲洗和吹扫时，管道的脏物不得进入设备，设备的脏物也不得进入管道。4）冲洗的压力不得大于设计工作压力。5）经消毒管线必须采用生活饮用水冲洗。9管道二次防腐补口与补伤钢管刷漆前进行除锈，清除表面的灰尘、污垢、锈斑和焊渣等杂物。涂刷防腐涂料应厚度均匀，色泽一致，无流淌及污染现象。10管道复查重点复查管道焊接质量、机泵出入口管道质量。第3页1.2电气主要工序阐述施工流程1.2.1电气施工流程施工准备f材料进场及检验f配电箱柜安装f桥架敷设f管路敷设f电缆沟及直埋电缆沟划线开挖、电缆敷设及管内穿线f电机检查接线f接地f电气调试1.1.2电气施工安装各工序施工要点序号工序名称施工要点1施工准备做好施工人员、施工机械机械、材料、施工方案的准备。2材料进场及检验所有进入现场的材料必须具有材质说明书，合格证书；材料外观、质量、规格型号尺寸必须符合招标文件、设计图纸及相关国家和行业规范要求。3配电箱柜安装1）箱内接线之后，对对配电箱内线路进行测试，主要包括进线电缆的绝缘测试、分配线路的绝缘测试、二次回路线路的绝缘测试。2）所有二次回路控制线或电缆均采用多股软铜线，接线端子采用规格合适的接线端子使用专用压接钳压接。4桥架敷设1）直线段钢制桥架超过30m,铝合金电缆桥架超过15m,应有伸缩缝，其连接宜采用伸缩连接板（伸缩板）。2）桥架与多路管集中连接时需要加接中间拉线合，管与盒的连接方法同管与配电箱的连接管与桥架连接用专用螺纹接头，并做接地跨接。3）盒、箱设置正确，固定可靠，管子进入盒、箱处顺直，在盒、箱内露出的长度小于5mm；锁紧螺母的螺纹为2-45管路敷设1）定位放线2）不同回路...
