倾斜摄影项目开发管理组织方案VIP免费

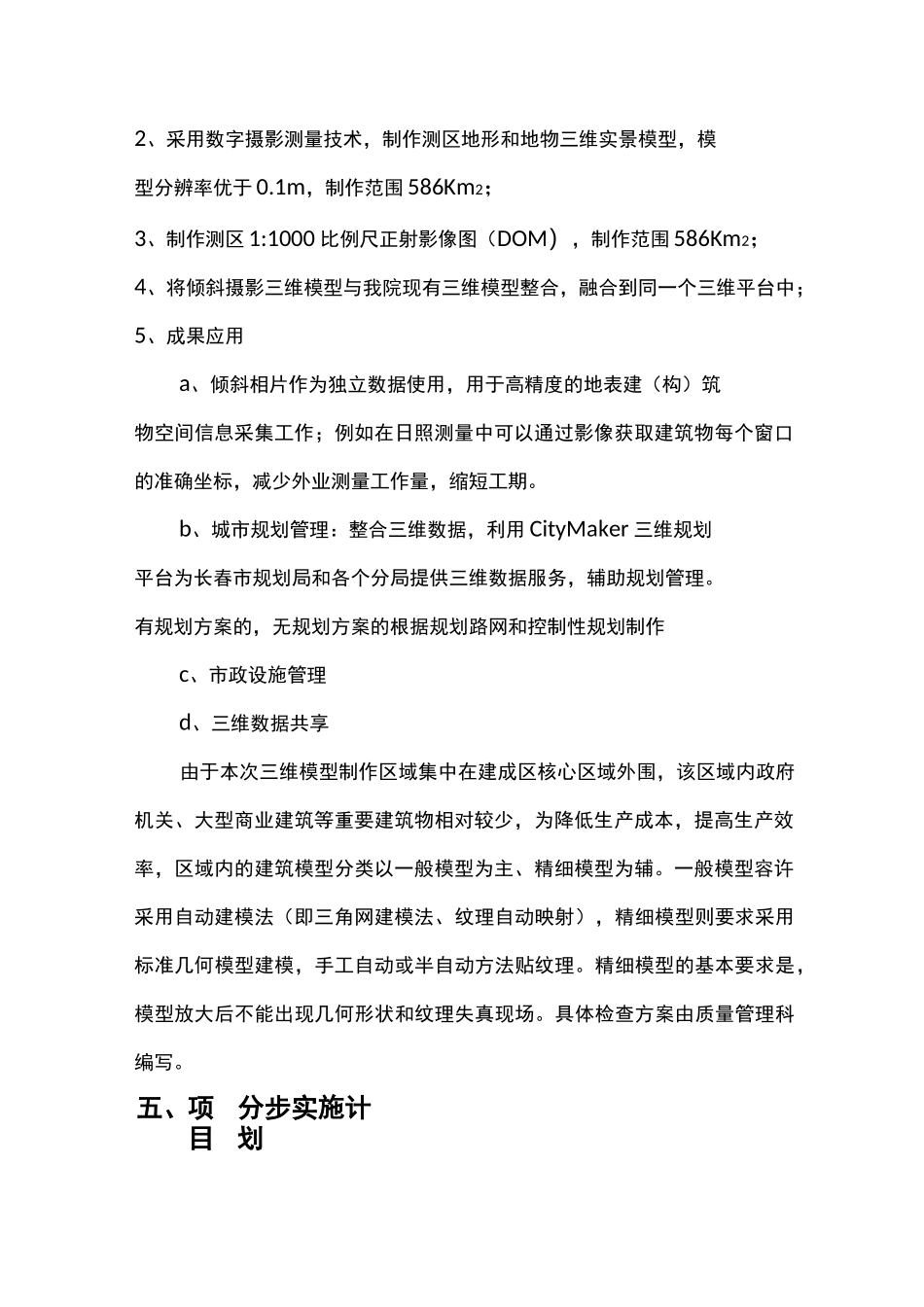

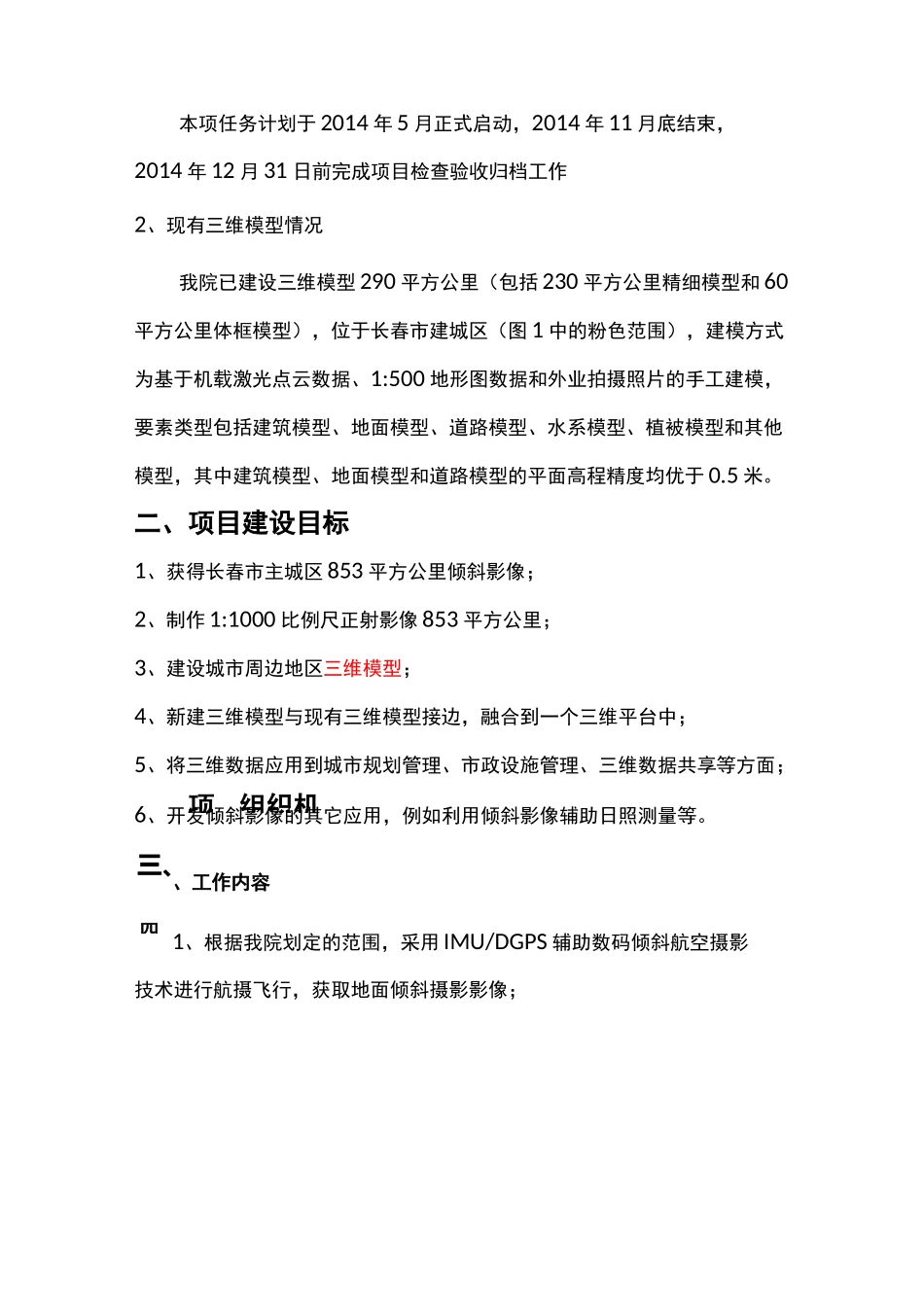

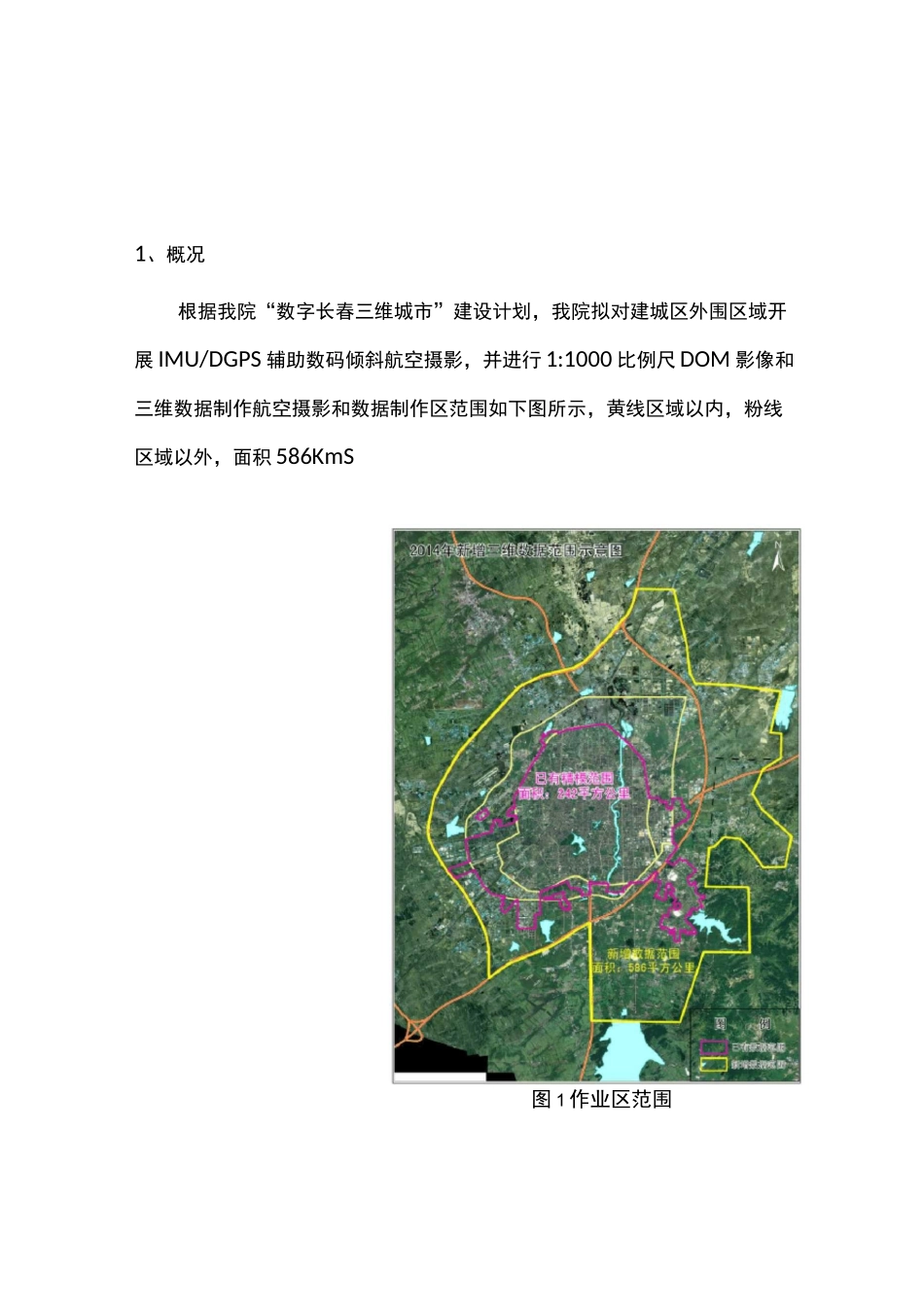

1、概况根据我院“数字长春三维城市”建设计划，我院拟对建城区外围区域开展IMU/DGPS辅助数码倾斜航空摄影，并进行1:1000比例尺DOM影像和三维数据制作航空摄影和数据制作区范围如下图所示，黄线区域以内，粉线区域以外，面积586KmS图1作业区范围项组织机本项任务计划于2014年5月正式启动，2014年11月底结束，2014年12月31日前完成项目检查验收归档工作2、现有三维模型情况我院已建设三维模型290平方公里（包括230平方公里精细模型和60平方公里体框模型），位于长春市建城区（图1中的粉色范围），建模方式为基于机载激光点云数据、1:500地形图数据和外业拍摄照片的手工建模，要素类型包括建筑模型、地面模型、道路模型、水系模型、植被模型和其他模型，其中建筑模型、地面模型和道路模型的平面高程精度均优于0.5米。二、项目建设目标1、获得长春市主城区853平方公里倾斜影像；2、制作1:1000比例尺正射影像853平方公里；3、建设城市周边地区三维模型；4、新建三维模型与现有三维模型接边，融合到一个三维平台中；5、将三维数据应用到城市规划管理、市政设施管理、三维数据共享等方面；6、开发倾斜影像的其它应用，例如利用倾斜影像辅助日照测量等。、工作内容1、根据我院划定的范围，采用IMU/DGPS辅助数码倾斜航空摄影技术进行航摄飞行，获取地面倾斜摄影影像；四2、采用数字摄影测量技术，制作测区地形和地物三维实景模型，模型分辨率优于0.1m，制作范围586Km2；3、制作测区1:1000比例尺正射影像图（DOM），制作范围586Km2；4、将倾斜摄影三维模型与我院现有三维模型整合，融合到同一个三维平台中；5、成果应用a、倾斜相片作为独立数据使用，用于高精度的地表建（构）筑物空间信息采集工作；例如在日照测量中可以通过影像获取建筑物每个窗口的准确坐标，减少外业测量工作量，缩短工期。b、城市规划管理：整合三维数据，利用CityMaker三维规划平台为长春市规划局和各个分局提供三维数据服务，辅助规划管理。有规划方案的，无规划方案的根据规划路网和控制性规划制作c、市政设施管理d、三维数据共享由于本次三维模型制作区域集中在建成区核心区域外围，该区域内政府机关、大型商业建筑等重要建筑物相对较少，为降低生产成本，提高生产效率，区域内的建筑模型分类以一般模型为主、精细模型为辅。一般模型容许采用自动建模法（即三角网建模法、纹理自动映射），精细模型则要求采用标准几何模型建模，手工自动或半自动方法贴纹理。精细模型的基本要求是，模型放大后不能出现几何形状和纹理失真现场。具体检查方案由质量管理科编写。五、项目分步实施计划第一阶段：启动项目阶段第二阶段：实施阶段，项监控一）项目实施时间计划表序号项目执行时间1航飞前准备工作2014年5月前2倾斜摄影航飞2014年5月15日—2014年7月15日3航飞数据处理提交2014年7月15日—2014年7月30曰4空三和DOM制作2014年8月1日—2014年9月15日5三维模型制作2014年8月20日—2014年9月30曰6成果检查和验收2014年7月15日—2014年10月30曰7项目鉴定会2014年11月30曰二）项目分步实施管理细则2.1项目招标编写项目招标文件，进行项目招标。已完成。2.2与作业单位签订项目合同书、保密协议书项目招标完成后，我院拟定项目合同书和项目保密协议书，与作业单位签订后正式启动项目。已完成。2.3作业单位完成项目设计书和航飞前准备工作招标结束后，项目主管和质量主管配合作业单位完成项目设计书，制定项目实施细则，申报航摄军区批文，办理空域申请。已完成。2.4完成测区倾斜摄影航飞工作作业时间：作业时间：2014年5月15日至2014年7月15日5月下旬至6月下旬为最佳航飞时间，需在此段时间内完成全部航摄工作。航摄过程中需要的地面基站，使用我院的CORS站。航摄期间，总工办负责每日向作业单位提供CORS站数据，航摄单位及时对当日POS数据进行解算，以便及时发现问题解决问题。航飞单位每日向我院提交航飞日志，我院对当天的飞行质量进行检查，如发现问题，及时反馈项目负责人，要求作业单位重新飞行。2.5作业单位提交航飞成果,航飞成果质量检查作业时间：2014年7月15日至2014年7月30日质量责任人：成果交接：航飞作业完成后，作业...
