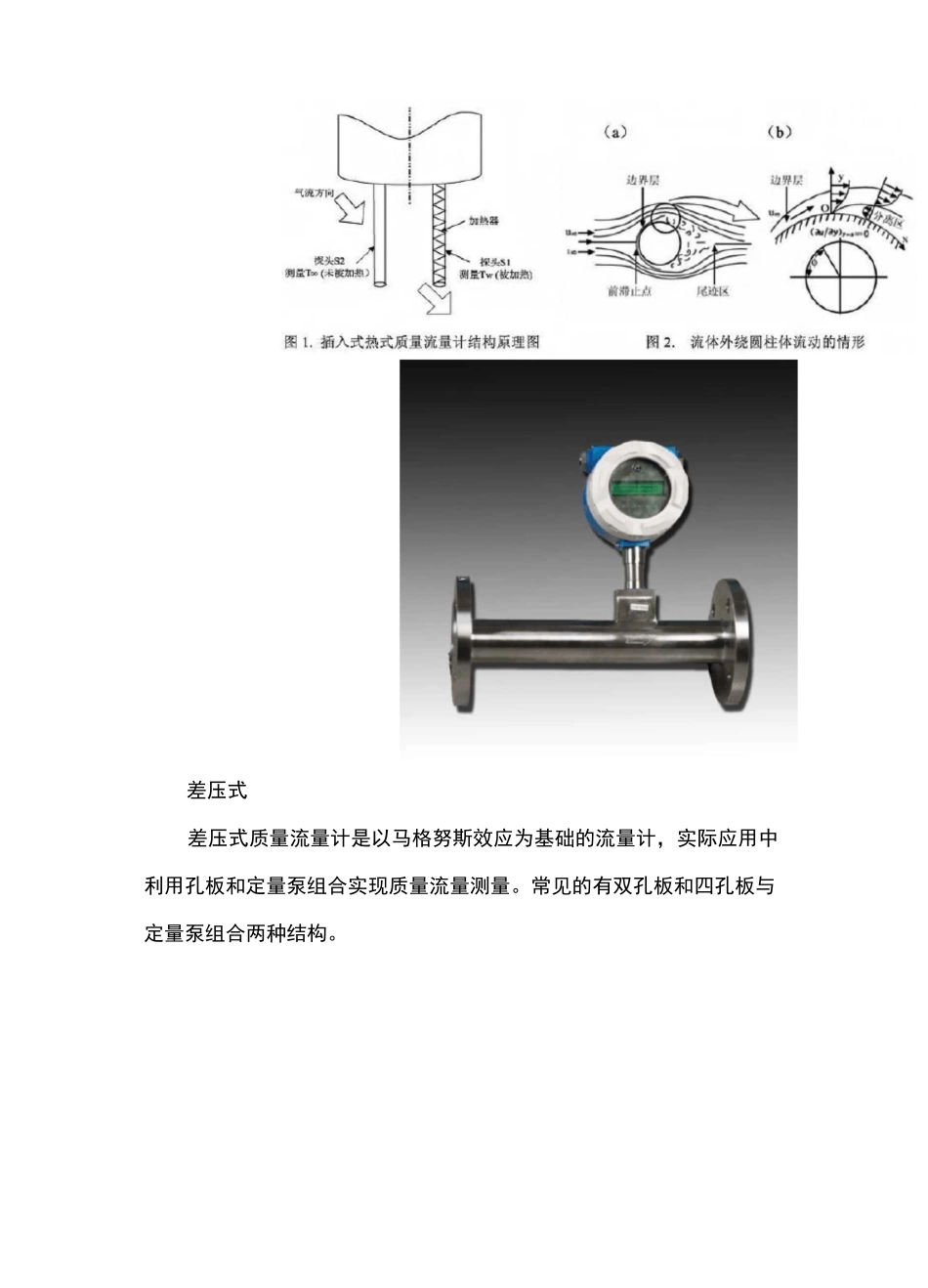

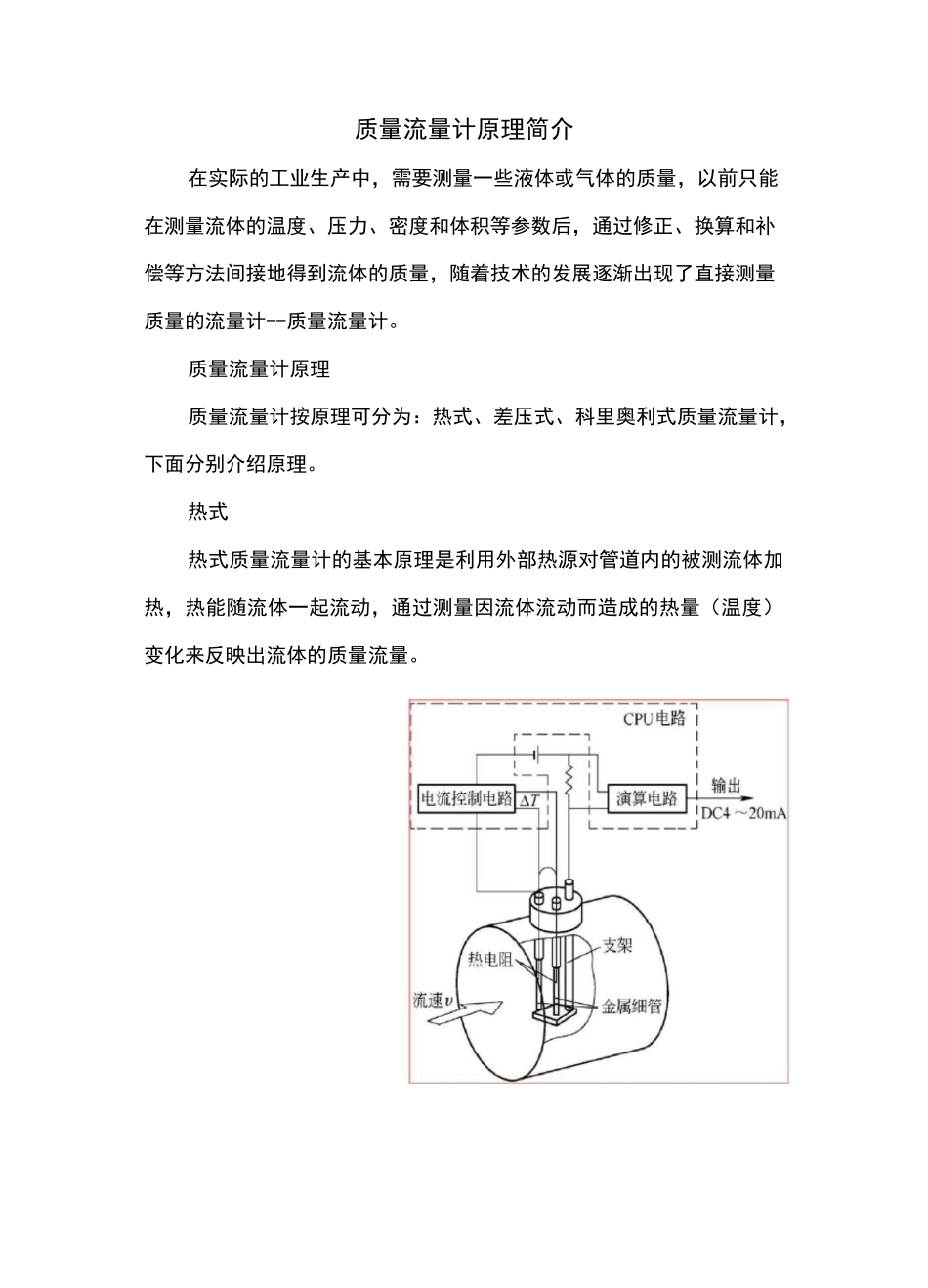

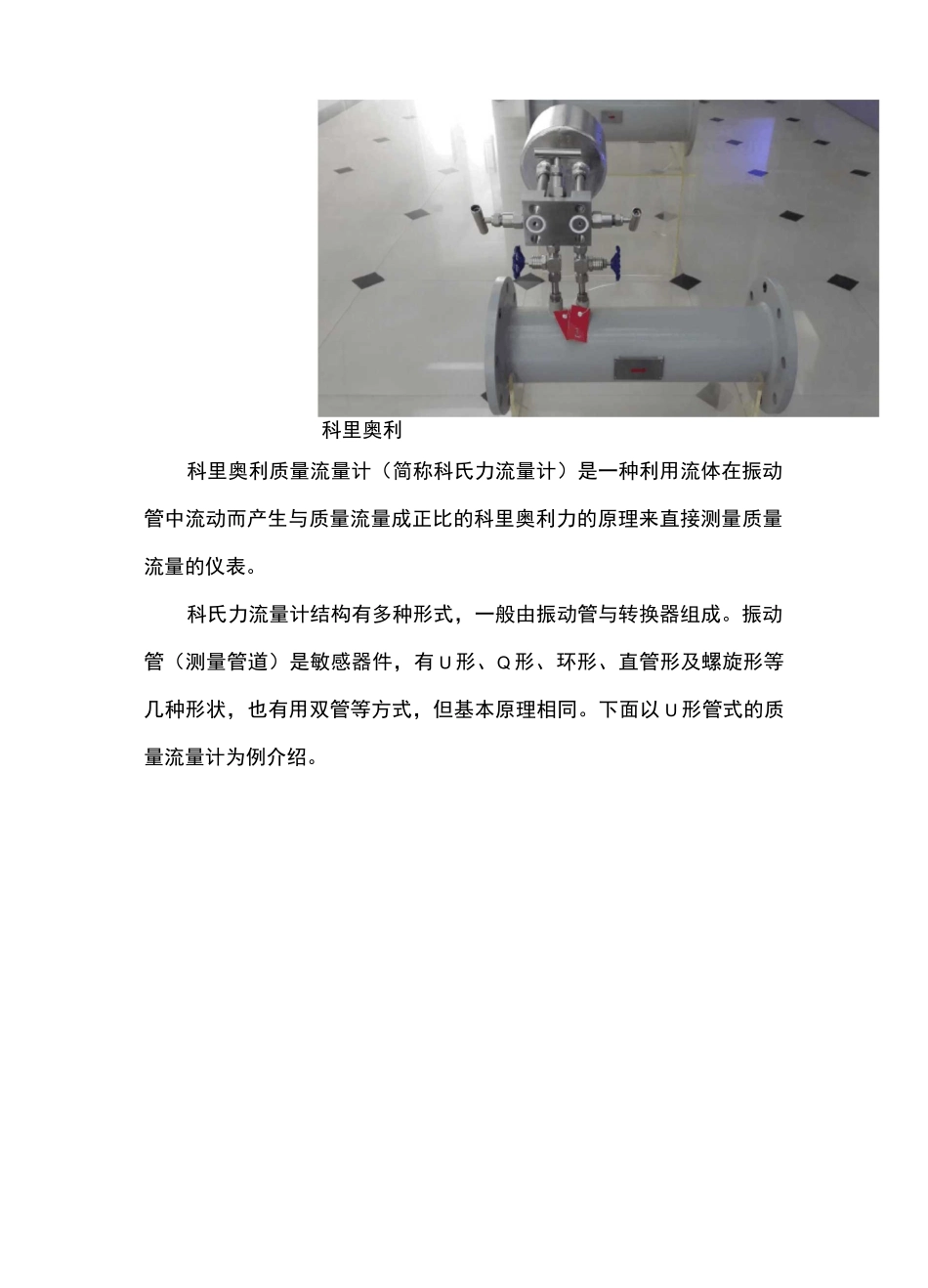

质量流量计原理简介在实际的工业生产中，需要测量一些液体或气体的质量，以前只能在测量流体的温度、压力、密度和体积等参数后，通过修正、换算和补偿等方法间接地得到流体的质量，随着技术的发展逐渐出现了直接测量质量的流量计--质量流量计。质量流量计原理质量流量计按原理可分为：热式、差压式、科里奥利式质量流量计，下面分别介绍原理。热式热式质量流量计的基本原理是利用外部热源对管道内的被测流体加热，热能随流体一起流动，通过测量因流体流动而造成的热量（温度）变化来反映出流体的质量流量。差压式差压式质量流量计是以马格努斯效应为基础的流量计，实际应用中利用孔板和定量泵组合实现质量流量测量。常见的有双孔板和四孔板与定量泵组合两种结构。科里奥利科里奥利质量流量计（简称科氏力流量计）是一种利用流体在振动管中流动而产生与质量流量成正比的科里奥利力的原理来直接测量质量流量的仪表。科氏力流量计结构有多种形式，一般由振动管与转换器组成。振动管（测量管道）是敏感器件，有U形、Q形、环形、直管形及螺旋形等几种形状，也有用双管等方式，但基本原理相同。下面以U形管式的质量流量计为例介绍。I旻權许；2-5SlttHIi.fi怕骨壁濟農I科式流量计原理图温度探测装置4.=77.斗丄・j0--™n赫5%|则:薪卅(MicroMotion)*；甲.夹嗣］忙感器的.口轻一形狀和材斜种类雛気准(MicroMotion)科里虽利背管型傳或器包拈:连接传感器与变送器.提供流駅管的振动动力*传输信号数据变送器处理來自流最管的信号，并対流量管的振动状态进行监控科式流量计结构图驰动线圈检测线圈管凝口、ft:护先流员管RTD过程按头荒凰方肖辞又檢心处理器科式之流量计实物图科式之流量计实物图
