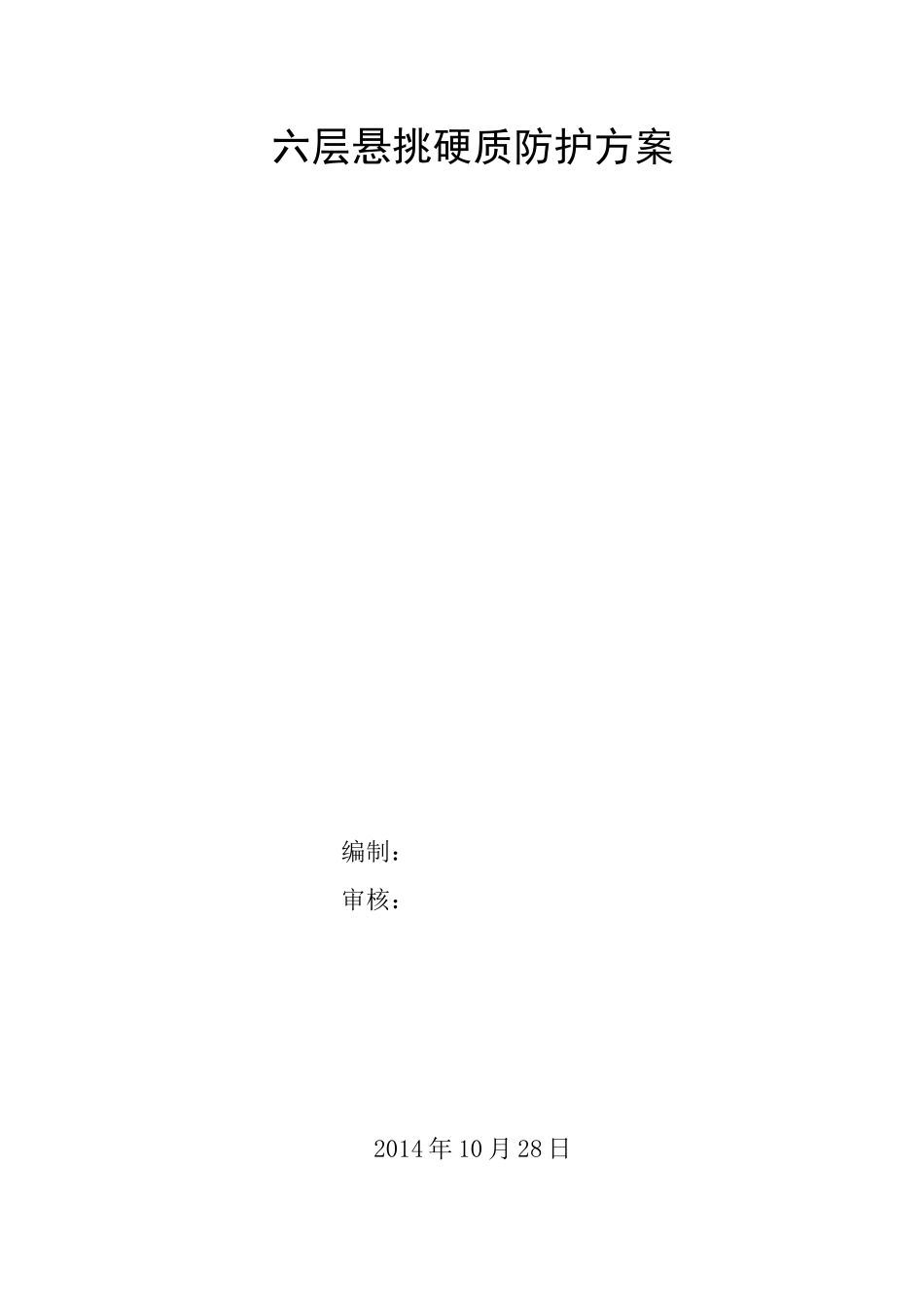

六层悬挑硬质防护方案编制：审核：2014年10月28日主体及配套工程六层悬挑硬质防护方案3/7目录主体及配套工程六层悬挑硬质防护方案2/7主体及配套工程六层悬挑硬质防护方案3/7扣件于结构边锁死）。再按图纸要求一定间距搭设与横向钢管垂直纵向钢管。横向钢管与纵向钢管相交处均采用扣件连接。钢管搭设过程中铺设木脚手板、胶合板、方木、五合板等封闭密实。内支撑水平、竖向统一刷黄色油漆，悬挑端部立杆、水平杆、斜撑刷上刷红白相间（间距400mm）油漆，并在悬挑段端部横纵钢管节点固定16#钢丝图4-2钢管悬挑硬质防护整体效果图4/75/74.2、搭设顺序4.2.1定位放线：根据布置图将立杆位置定位，根据上层爬架槽钢挑梁螺栓孔左或右10cm处设置立杆，立杆间距1.5m。4.2.2横向钢管、立杆固定：本工程硬质防护横向钢管锚固段长1m,悬挑段长3m,立杆采用双排钢管作为锚固端，立杆上下U托回顶至上下层楼板，U托与横向钢管间空隙用木楔顶紧，立杆排距650mm，外排杆距结构外边25cm。4.2.3纵向钢管搭设：先将横向钢管用十字扣件及纵向钢管与结构边卡死，然后布置间距1.5m纵向钢管，最后固定双钢管（距悬挑端部600mm）。4.2.4钢丝绳拉结：纵向钢管搭设完毕后，上部拉结点设置于上层槽钢挑梁螺栓孔处，钢丝绳与混凝土结构阳角间垫20cm宽橡胶垫；下部拉结点设置于纵向双钢管与横向钢管节点处。4.2.5护身栏杆搭设：立杆间距1500mm，水平杆间距600mm，共设3道水平杆，外侧用预制40*80mm方木（间距1500mm）为龙骨固定五合板，再用8#铁丝拉结到立杆、水平杆固定，做到拼缝整齐严密。4.2.6脚手板铺设及五合板包底施工：采用预制40*80mm方木（间距1500mm）为龙骨固定包底五合板，再用8#铁丝拉结到横纵向钢管固定，过程中随包底随搭设脚手板，做到包底整齐严密。4.2.7胶合板铺设：包底及脚手板铺设严密后满铺胶合板。4.2.8刷漆：（1）内支撑架体全部刷黄色油漆两遍。（2）护身栏杆：立杆、水平杆、斜撑刷两遍白色底漆，再刷两遍红色面漆，红白相间，长400mm。（3）包底及立面五合板：两遍白色底漆，再刷两遍红色面漆，红白相间，宽度200mm，角度60°（注：立面及包底连接处刷漆统一I4.2.9挂安全网：待刷漆完毕后在护身栏杆上端与外排支撑架底端满挂水平网，最后将内支撑架外排杆挂1.8m高安全密目网，将硬质防护区与内部隔离，禁止上人及对方主体及配套工程六层悬挑硬质防护方案6/7材料。4.2.10验收：自检完毕后后经建设单位、监理单位验收后方可使用。4.3、断口处搭设防护在施工电梯处断开。第五章质量验收及要求5.1、搭设人员必须佩戴安全带，并正确使用，持证上岗并在施工前进行安全教育。5.2、本防护作为楼层的水平硬质防护，严禁在上面堆放材料或者施工。第六章检查与验收6.1、防护搭设完成后，施工班组要自检，看是否按照方案、交底搭设。然后报项目部验收，由项目部验收后再邀监理单位验收，监理单位验收合格后方可使用。验收标准参照《建筑施工高处作业安全技术规范》和《建筑施工扣件式钢管脚手架安全技术规范》相关条款。6.2、防护在验收合格通过后投入使用，必须对其日常的保养和定期的全面检查和整修，才能保证其安全使用。防护日常的保养和维修必须每天进行一次，定期的维护尤其每次强风、暴雨过后要认真检查整修后方可使用。防护保养整修的主要内容有6.2.1检查钢管连接是否有所松动，面层有无过多堆放杂物。6.2.2检查明确防护的整体和局部的垂直、水平偏差。如发现垂直度有异常现象，应及时加固和消除隐患。6.2.3检查防护的荷载情况，使其不超过设计荷载，如有荷载应及时卸荷至设计荷载。6.3防护的日常保养和定期检查，都要有记录。6.4、防护使用中必须经常检查，清除防护面上的杂物，严禁在防护棚上堆积施工材料，或上人，以免发生超载，造成事故。第七章防护拆除7.1、防护拆除前应做好以下工作：7.1.1对防护进行安全检查，确认不存在安全隐患。如存在影响拆除安全的隐患，应先对防护进行修整和重新固定，以保证防护的拆除过程中不发生危险。7.1.2在拆除防护时，应先清除铺设层上的垃圾杂物，清除时严禁高空向下抛掷，大7/7块的装入容器内由垂直运输设备向下运送，能用扫帚集中的集中装入容器内...
