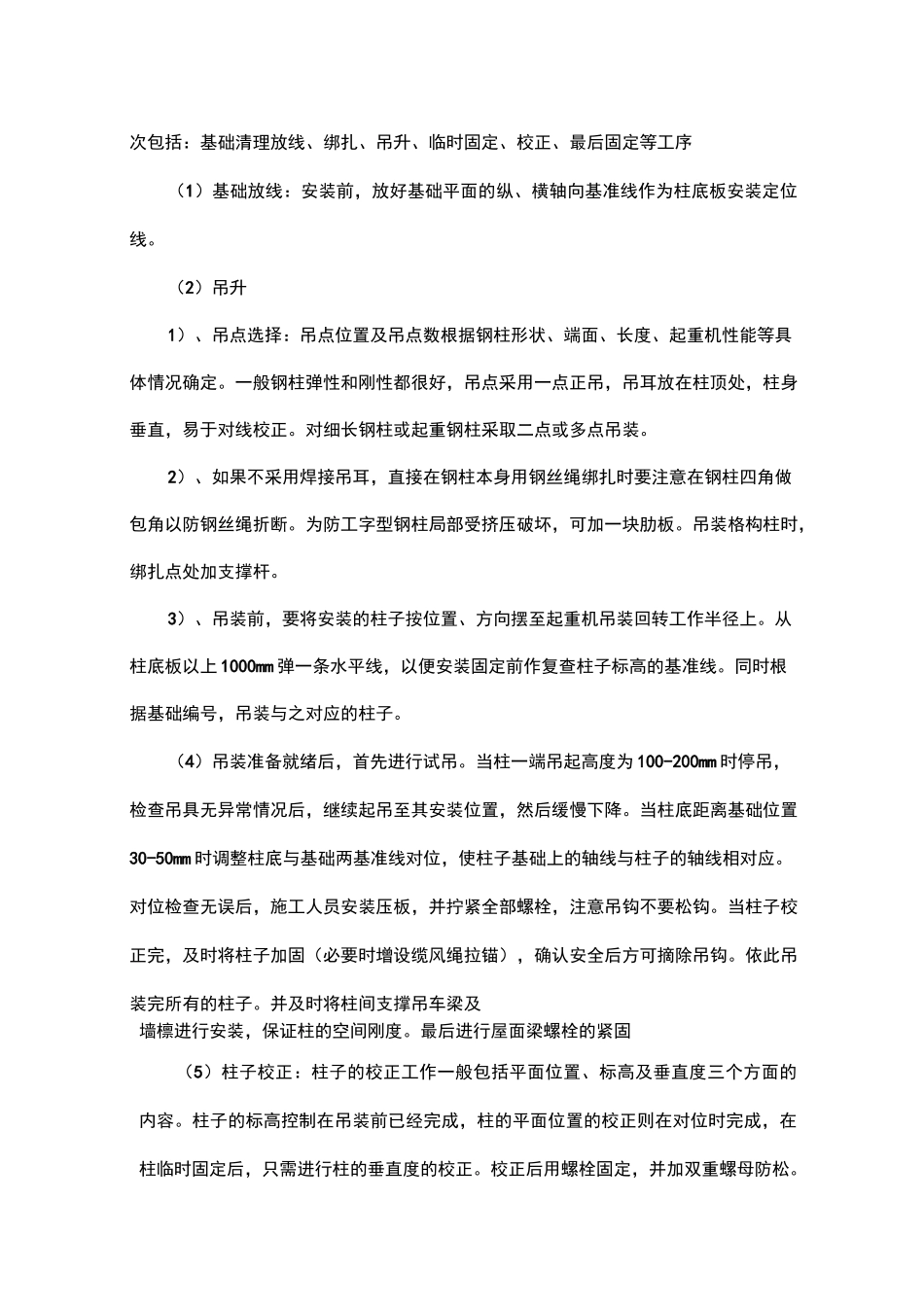

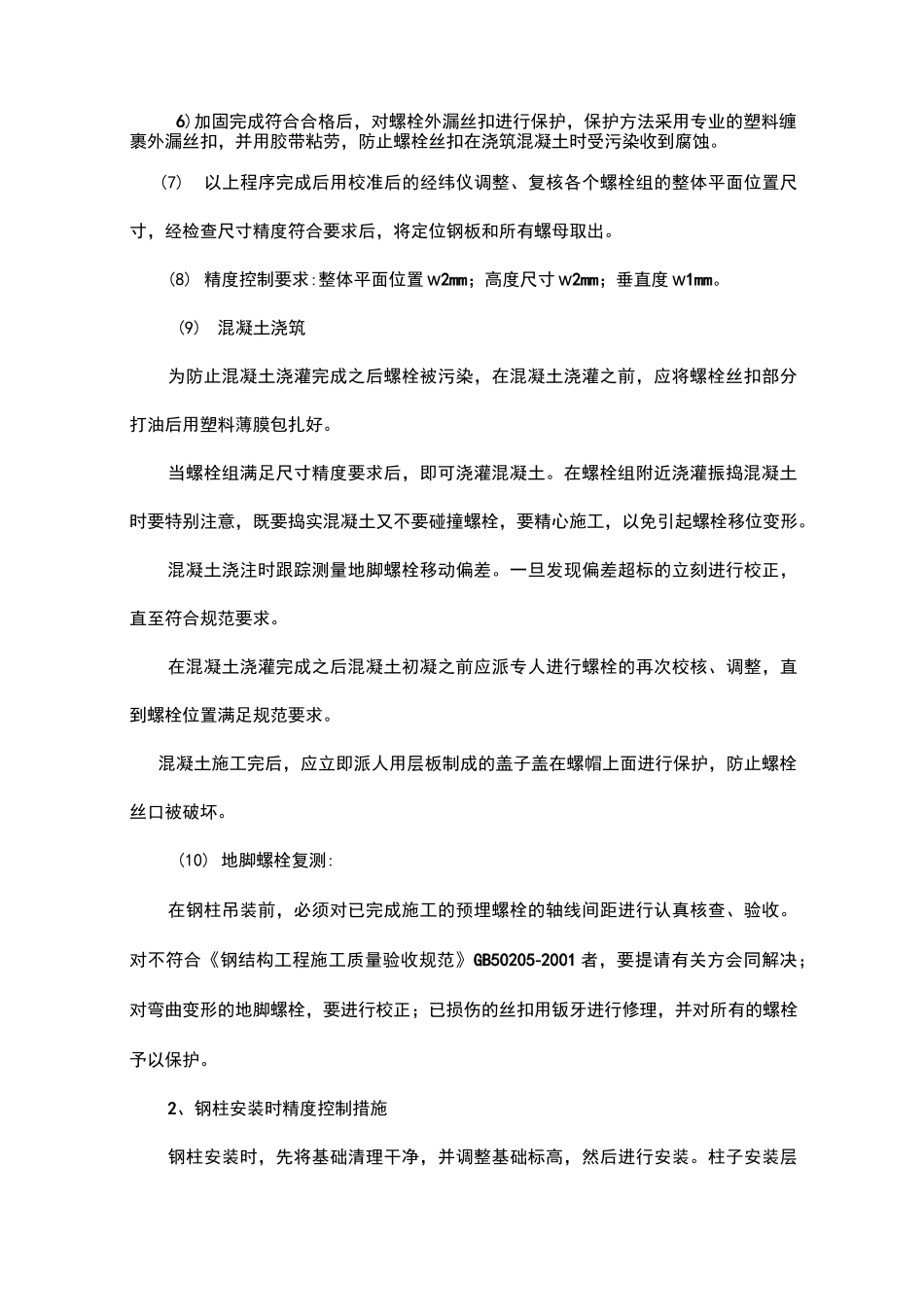

钢结构施工精度控制措施1、承台基础地脚螺栓预埋精度控制措施（1）螺栓的质量要求：螺栓要求丝扣均匀、螺纹长度，外漏尺寸及垂直度等满足设计要求及规范要求。螺栓进场后由材料员和质检员进行验收，检查螺栓出厂合格证、实验报告、规格、尺寸、数量、丝扣长度是否符合设计要求，验收合格后按规格码放整齐，并做好标识。（2）轴线定位、标高确定按照施工图纸要求，在柱墩预埋地脚螺栓处，需进行轴线放线定位，以确定定位板的位置，从而确定螺栓的地位点。（3）定位板加固为保证螺栓的安装精度，采用10mm厚定位铁板来确定螺栓位置的方法，根据设计要求，提前预制螺栓定位板，安装前复核定位板上螺栓孔的相对位置是否符合设计和施工要求，检查合格后，在定位板上画十字丝并根据定位轴线确定定位板的位置，从而螺栓孔的位置得以确定。（4）安装螺栓组将地脚螺栓预先放入短柱内，插入定位模板预留孔内，将螺杆上部用螺帽上下固定，并边拧边校核单组螺栓的相互尺寸，并调节螺栓的水平标高和垂直度。（5）地脚螺栓的固定第一步固定：待调整好螺栓的标高和垂直度并符合要求后，用短钢筋头焊接脚撑，与基础底板钢筋焊接加固螺栓防止其下沉。第二步固定：用短钢筋采用十字交叉的方式交叉焊接加固螺栓与短柱的定位箍筋，防止螺栓在浇筑混凝土时偏位，加固完后复核螺栓的标高和垂直度6)加固完成符合合格后，对螺栓外漏丝扣进行保护，保护方法采用专业的塑料缠裹外漏丝扣，并用胶带粘劳，防止螺栓丝扣在浇筑混凝土时受污染收到腐蚀。(7)以上程序完成后用校准后的经纬仪调整、复核各个螺栓组的整体平面位置尺寸，经检查尺寸精度符合要求后，将定位钢板和所有螺母取出。(8)精度控制要求:整体平面位置w2mm；高度尺寸w2mm；垂直度w1mm。(9)混凝土浇筑为防止混凝土浇灌完成之后螺栓被污染，在混凝土浇灌之前，应将螺栓丝扣部分打油后用塑料薄膜包扎好。当螺栓组满足尺寸精度要求后，即可浇灌混凝土。在螺栓组附近浇灌振捣混凝土时要特别注意，既要捣实混凝土又不要碰撞螺栓，要精心施工，以免引起螺栓移位变形。混凝土浇注时跟踪测量地脚螺栓移动偏差。一旦发现偏差超标的立刻进行校正，直至符合规范要求。在混凝土浇灌完成之后混凝土初凝之前应派专人进行螺栓的再次校核、调整，直到螺栓位置满足规范要求。混凝土施工完后，应立即派人用层板制成的盖子盖在螺帽上面进行保护，防止螺栓丝口被破坏。(10)地脚螺栓复测:在钢柱吊装前，必须对已完成施工的预埋螺栓的轴线间距进行认真核查、验收。对不符合《钢结构工程施工质量验收规范》GB50205-2001者，要提请有关方会同解决；对弯曲变形的地脚螺栓，要进行校正；已损伤的丝扣用钣牙进行修理，并对所有的螺栓予以保护。2、钢柱安装时精度控制措施钢柱安装时，先将基础清理干净，并调整基础标高，然后进行安装。柱子安装层次包括：基础清理放线、绑扎、吊升、临时固定、校正、最后固定等工序（1）基础放线：安装前，放好基础平面的纵、横轴向基准线作为柱底板安装定位线。（2）吊升1）、吊点选择：吊点位置及吊点数根据钢柱形状、端面、长度、起重机性能等具体情况确定。一般钢柱弹性和刚性都很好，吊点采用一点正吊，吊耳放在柱顶处，柱身垂直，易于对线校正。对细长钢柱或起重钢柱采取二点或多点吊装。2）、如果不采用焊接吊耳，直接在钢柱本身用钢丝绳绑扎时要注意在钢柱四角做包角以防钢丝绳折断。为防工字型钢柱局部受挤压破坏，可加一块肋板。吊装格构柱时，绑扎点处加支撑杆。3）、吊装前，要将安装的柱子按位置、方向摆至起重机吊装回转工作半径上。从柱底板以上1000mm弹一条水平线，以便安装固定前作复查柱子标高的基准线。同时根据基础编号，吊装与之对应的柱子。（4）吊装准备就绪后，首先进行试吊。当柱一端吊起高度为100-200mm时停吊，检查吊具无异常情况后，继续起吊至其安装位置，然后缓慢下降。当柱底距离基础位置30-50mm时调整柱底与基础两基准线对位，使柱子基础上的轴线与柱子的轴线相对应。对位检查无误后，施工人员安装压板，并拧紧全部螺栓，注意吊钩不要松钩。当柱子校正完，及时将柱子加固（必要时增设缆风绳拉锚），确认安全后方...
