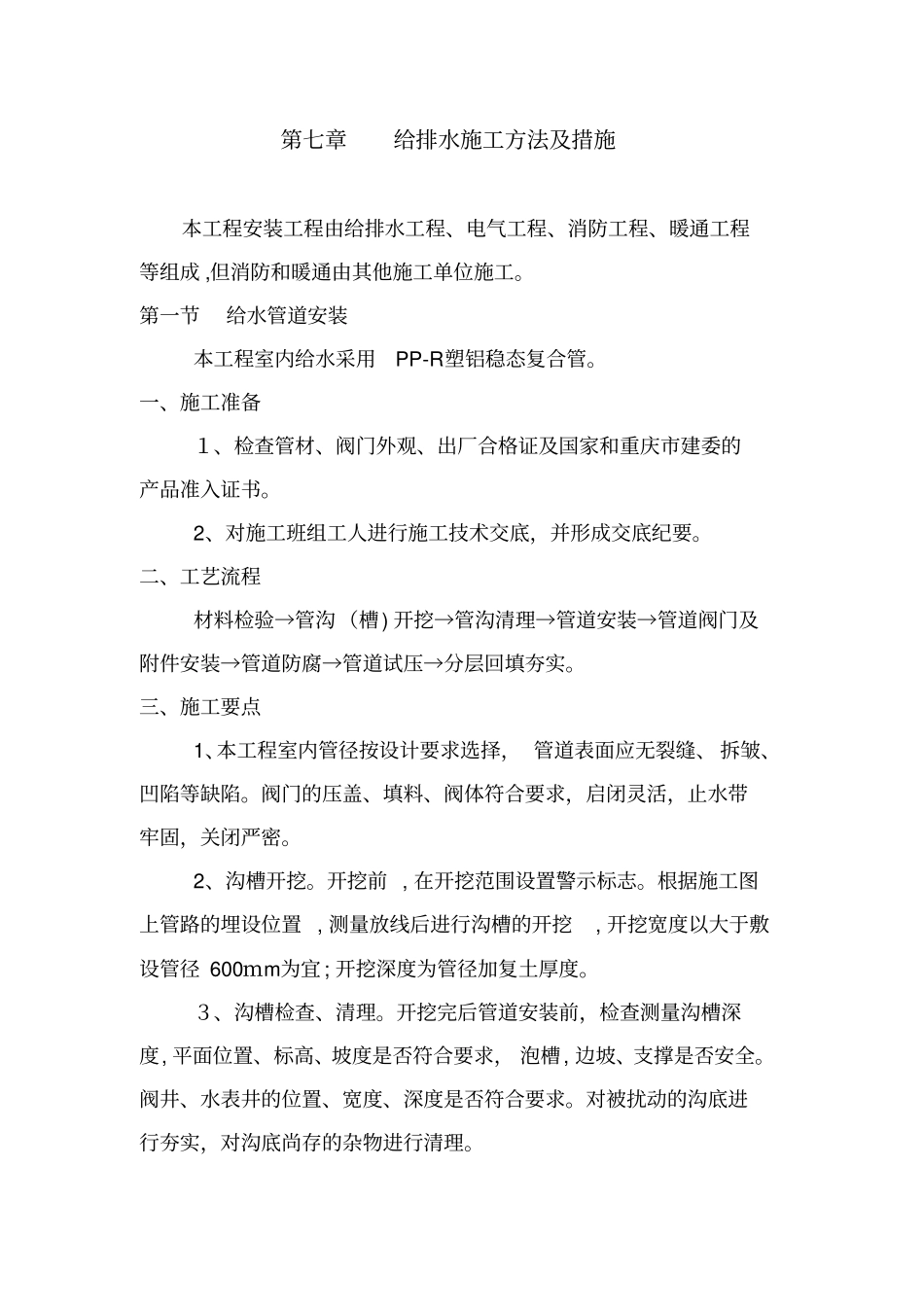

第七章给排水施工方法及措施本工程安装工程由给排水工程、电气工程、消防工程、暖通工程等组成,但消防和暖通由其他施工单位施工。第一节给水管道安装本工程室内给水采用PP-R塑铝稳态复合管。一、施工准备１、检查管材、阀门外观、出厂合格证及国家和重庆市建委的产品准入证书。2、对施工班组工人进行施工技术交底，并形成交底纪要。二、工艺流程材料检验→管沟（槽)开挖→管沟清理→管道安装→管道阀门及附件安装→管道防腐→管道试压→分层回填夯实。三、施工要点1、本工程室内管径按设计要求选择，管道表面应无裂缝、拆皱、凹陷等缺陷。阀门的压盖、填料、阀体符合要求，启闭灵活，止水带牢固，关闭严密。2、沟槽开挖。开挖前,在开挖范围设置警示标志。根据施工图上管路的埋设位置,测量放线后进行沟槽的开挖,开挖宽度以大于敷设管径600ｍm为宜;开挖深度为管径加复土厚度。３、沟槽检查、清理。开挖完后管道安装前，检查测量沟槽深度,平面位置、标高、坡度是否符合要求，泡槽,边坡、支撑是否安全。阀井、水表井的位置、宽度、深度是否符合要求。对被扰动的沟底进行夯实，对沟底尚存的杂物进行清理。4、管道下料。对需敷设的管道长度进度测量，计算出管段下料长度,然后下料。下料时采用手锯或砂轮切割机切割,将管口边缘与焊口两侧打磨洁净,使其露出金属光泽，制作好坡口。５、管道连接安装。管道采用粘接,粘接剂采用厂家配套产品。6、当管道穿过沉降缝和抗震缝时，应采用橡胶接头或金属波纹管连接两边管道。管道穿孔承重墙或基础时应预留3０0×2００的洞口,管顶上部净空不得小于建筑物的沉降埋（一般不小于1００mm）。以免因建筑物沉降导致管道变形、断裂。７、管道强度试验。试验前堵严所有敞口除管口外,管身覆盖部分土,确保管子不发生移动，然后将管道内灌满水，浸泡２４h后,将压力升至设计强度试验压力,检查管口,管身无破损及漏水现象，强度试验合格。８、管道严密性试验,将压力升至设计严密性试验压力,关闭水泵进水节门,记录降压0.1Mｐa所需的时间T１;打开水泵进水节门,瑞将管道压力升至试验压力后,关闭水泵进水节门,打开连通管道的放水节门，记录降压0．1Mpａ所需的时间Ｔ2,并测量在T2时间内从管道放出的水量W,按以下公式计算渗水量。Ｑ=W/(Ｔ1-T2)LQ——渗水量T1——从试验压力降压0．1Mpａ所经过的时间T１(miｎ)T２——放水时,从试验压力降压0.1Mpa所经过的时间T1(mｉｎ)W——T2时间内放出的水量（L)Ｌ——试验管段的长度（m）9、管道严密性试验允许渗水量应满足下表要求：管道内径(ｍm)100１2515０200250300３50400允许渗水量(1/min.ｋm)≤0.28≤0.35≤0.4２≤0.5６≤0.7０≤0.85≤0．9０≤1.0010、非隐蔽性管道,在严密性试验压力下,1０min压力下降不大于0.05Ｍpa，且管道及附件无损坏，然后使压力降至工作压力，保持2h,进行检查，无漏水现象可认为严密性试验合格。11、管道冲洗、消毒。强度试验和严密性试验合格后,竣工验收前,对管道进行冲洗、消毒。冲洗应避开用水高峰,以流速不小于１.0ｍ/s的冲洗水连续冲洗，直至出水口处浊度、色度与入水口处相同时为止。同进注意排水畅通安全。冲洗完成后,用氯离子含量不低于２０ｍg/L的清水浸泡24h对管道进行消毒，放水后,再次冲洗,直至水质管理部门化验合格为止。１2、做好试验和隐蔽工程记录。13、沟槽回填。回填材料应按设计要求选用,沟底至管顶以上范围内不得含有砖、石等紧硬物，防腐层周围应用细土回填，回填土的含水量不得超过3０%,回填应分层进行,每层虚铺厚度２0—25cm,每铺一层用蛙式夯夯实后再铺条二层再夯实，直至与原地坪高度一致。四、安全及质量要求1、槽沟开挖时，堆土高度不超过１.５ｍ,且距槽口边缘不小于0.８ｍ。2、管道及管道附件的品种、质量符合设计要求和施工规范的规定。管道系统的水压试验结果符合设计要求和施工规范规定。3、管道坡度符合设计要求，连接可靠,阀门启闭灵活,朝向合理,进出口方向正确。第二节排水管安装本工程室外排水采用双壁波纹管,雨水管道采用承压UPVＣ塑料管，厨房、卫生间主立管采用内螺旋消音排水管,专用通气立管与室内污水管采用PＶC-U塑料管,承插粘接。一、施工准备1、管件和加工...
