(完整word版)气液分离器选型VIP免费

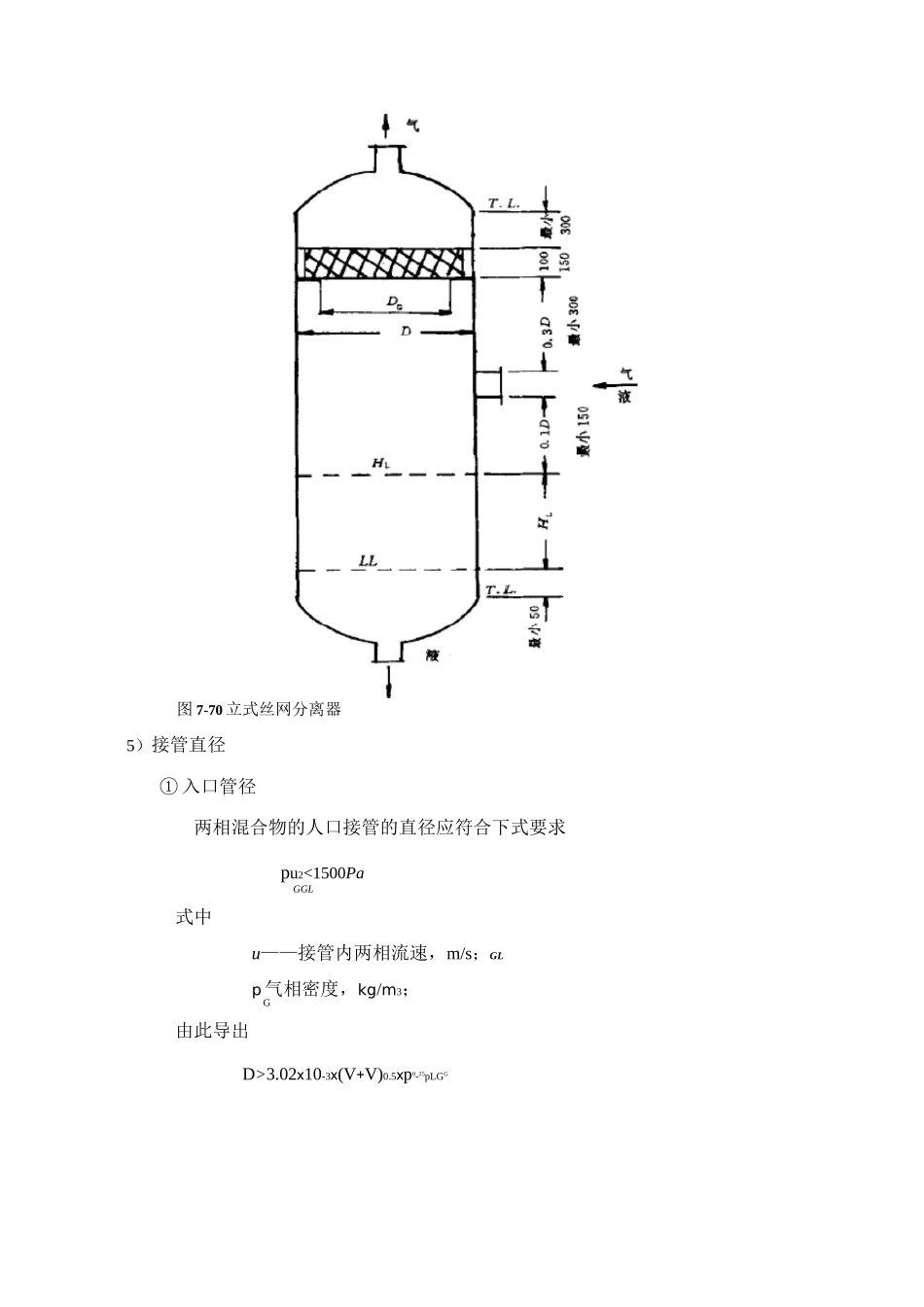

90最大速度的+7・8气液分离器7.8.1概述气液分离器的作用是将气液两相通过重力的作用进行气液的分离。7・8・2设计步骤(1)立式丝网分离器的尺寸设计1)气体流速(u)的确定G气体流速对分离效率是一个重要因素。如果流速太大，气体在丝网的上部将把液滴破碎，并带出丝网，形成“液泛”状态，如果气速太低，由于达不到湍流状态，使许多液滴穿过丝网而没有与网接触，降低了丝网的效率。气速对分离效率的影响见下图：图7-69分离效率与气速的关系图2)计算方法u=K(~)0.5GGpG式中u为与丝网自由横截面积相关的气体流速，m/sGP、p为分别为液体和气体的密度，kg/m3LG100最大速K为常数，通常K二0.107GG3)尺寸设计丝网的直径为D=0.0188(VG)0.5GuG式中u为丝网自由截面积上的气体流速，m/sGD为丝网直径，mG其余符号意义同前。由于安装的原因(如支承环约为50/70x10mm)，容器直径须比丝网直径至少大100mm,由图2.5.1-2可以快速求出丝网直径(代)4)高度容器高度分为气体空间高度和液体高度(指设备的圆柱体部分)。低液位(LL)和高液位(HL)之间的距离由下式计算：HVtH二L——L47.1D2式中D—容器直径,m；V—液体流量,m3/h；Lt—停留时间，min；H—低液位和高液位之间的距离,m；L液体的停留时间(以分计)是用邻近控制点之间的停留时间来表示的，停留时间应根据工艺操作要求确定。气体空间高度的尺寸见下图所示。丝网直径与容器直径有很大差别时，尺寸数据要从分离的角度来确定。图7-70立式丝网分离器5）接管直径①入口管径两相混合物的人口接管的直径应符合下式要求pu2<1500PaGGL式中u——接管内两相流速，m/s；GLp气相密度，kg/m3；G由此导出D>3.02x10-3x(V+V)0.5xp0-25pLGG式中D——接管直径，m;pV液体体积流量，m3/h；LV气体体积流量，m3/h；G其余符号意义同前。由接管直径的确定图可以快速求出接管直径Dp，图如下图7-71接管直径确定图②出口管径液体、气体的出口接管的直径，不得小于连接管道的直径。液体出口接管可以用小于等于lm/s的流速来设计。气体出口流速取决于气体密度，密度小时，最大出口流速u沁20m/s。密度大时，选用较小的气体出口流速。任何情况G,max下，较小的气体出口流速有利于分离。6）丝网装配除考虑经济因素外，还应考虑工作温度、容器材料以及丝网本身的耐久性。采用聚丙烯或聚乙烯丝网时，应注意产生碳氢化合物的影响；采用聚四氟乙烯或不锈钢丝网时应考虑其受温度的限制；铝制容器内不能采用蒙乃尔丝网；在有水滴存在的条件下，钢制容器内不能采用铝制丝网。7.8.3设计示例——加氢产物气液分离罐6TaS36J34bftTIS3H12jisTtJliIJ4&£?4»问卫Tl--I■I■■~"十y.■..HHHJJhsxth-■~a11■iin-q1"」-.L£=ll:.l:ll;-:-ll:lII-U2II-.!«»T.二■M-「—n.-an--・・■■■4”.EieU加氢产物气液分离罐的进料物流信息为：p=0.514832919m3/h,p二786.995m3/hGL计算可得u=0.107x((786.995-0.514832919)/0.514832919)0.5=4.182m/sG贝VD=0.0188x(7680.484/4.1821)0.5=0.80566mG故选择直径D=1000mm立式丝网分离器的总长度为：H=300+150+0.3D+500+0.1D+H+50+(250+25)x20LH=(16.655x6/60)/(47.1x1)=0.04mL代入数据可得选择标准椭圆封头，曲面高度为250mm，直边高度为25mm计算可知：pu2=0.514832919x102=51.4833Pa<1500PaGGL由图可读出D=400mmp根据ASPENPLUS的数据计算可知V=7682.862x0.898=6899.21m3/hLV=7682.862-6899.21=783.652m3/hG由此导出D>3.02x10-3x(V+V)0.5xp0.25=3.02x10-3x7682.8620$x0.51483292=0.13628pLGG故入口管的直径为400mm计算厚有效厚度最小厚度6二「（Di二7.352lo]©—P6=6-C1-C2=8.20en126.=3.30mm6=12.00nmmmmm液压试试验压力PT=1.25P计=1.0000（或由用户输入）MP压力试验允许通过Q]<0.90o=184.5MPa试验压力下圆筒的[O]t=^F=61.48eMP校核条合7・8・4加氢分离罐筒体与封头的校核这里采用SW6-1998进行分离罐的强度计算，封头采用标准椭圆封头，校核数据如下:计算条件椭圆封头简图计算压力Pc2.00MPa设计温度t45.00°Cp---十—■■iiii-—Di―*1iJJ内径Di1000.00mm曲面咼度hi550.00mm材料0Cr19Ni9（板材）设计温度许用应力[o]t137.00MPa试验温度许用应力[o]t137.00MPa试验温度下屈服点...
