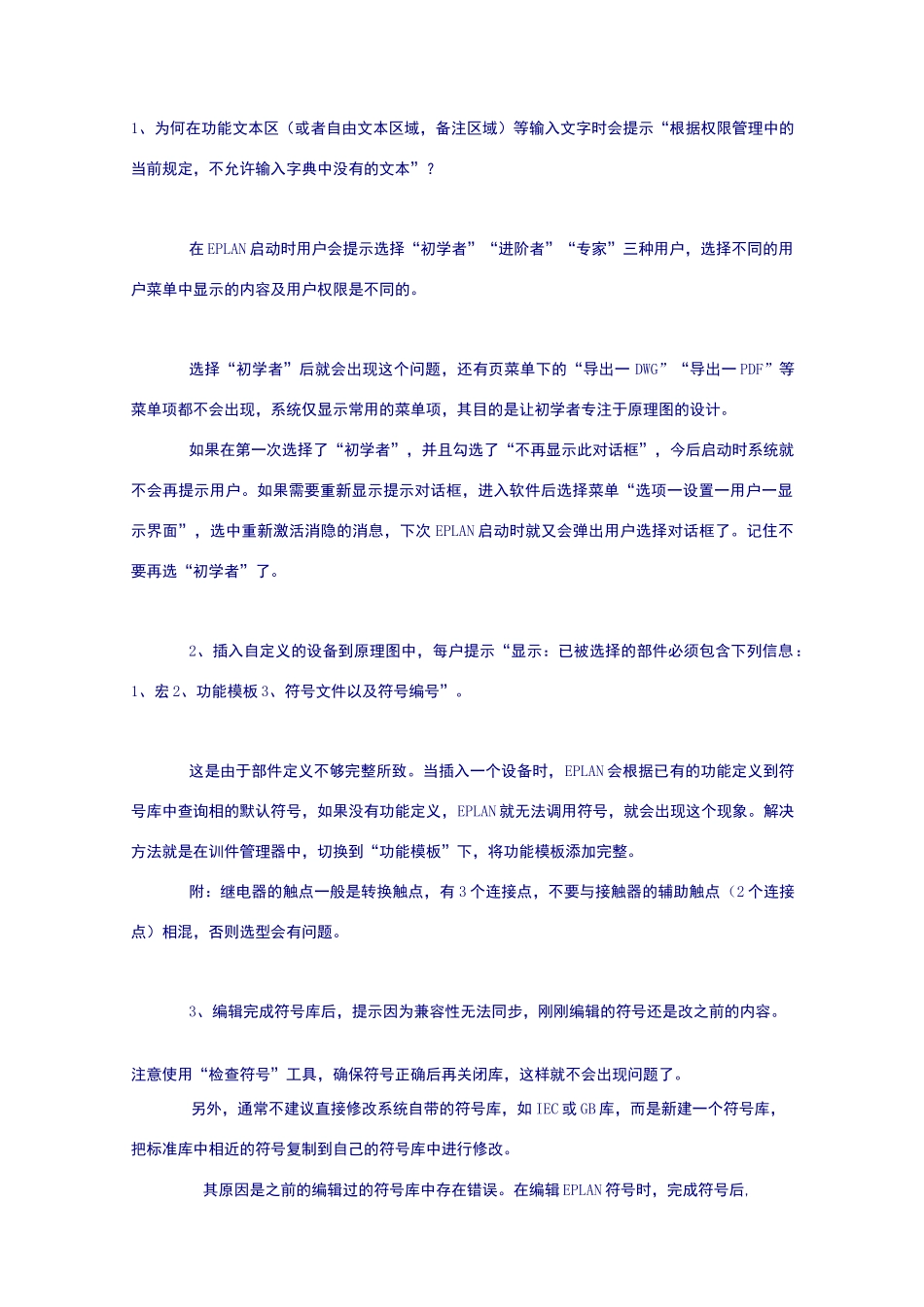

EPLAN几个使用的小技巧,非常有用_第1页
1/15

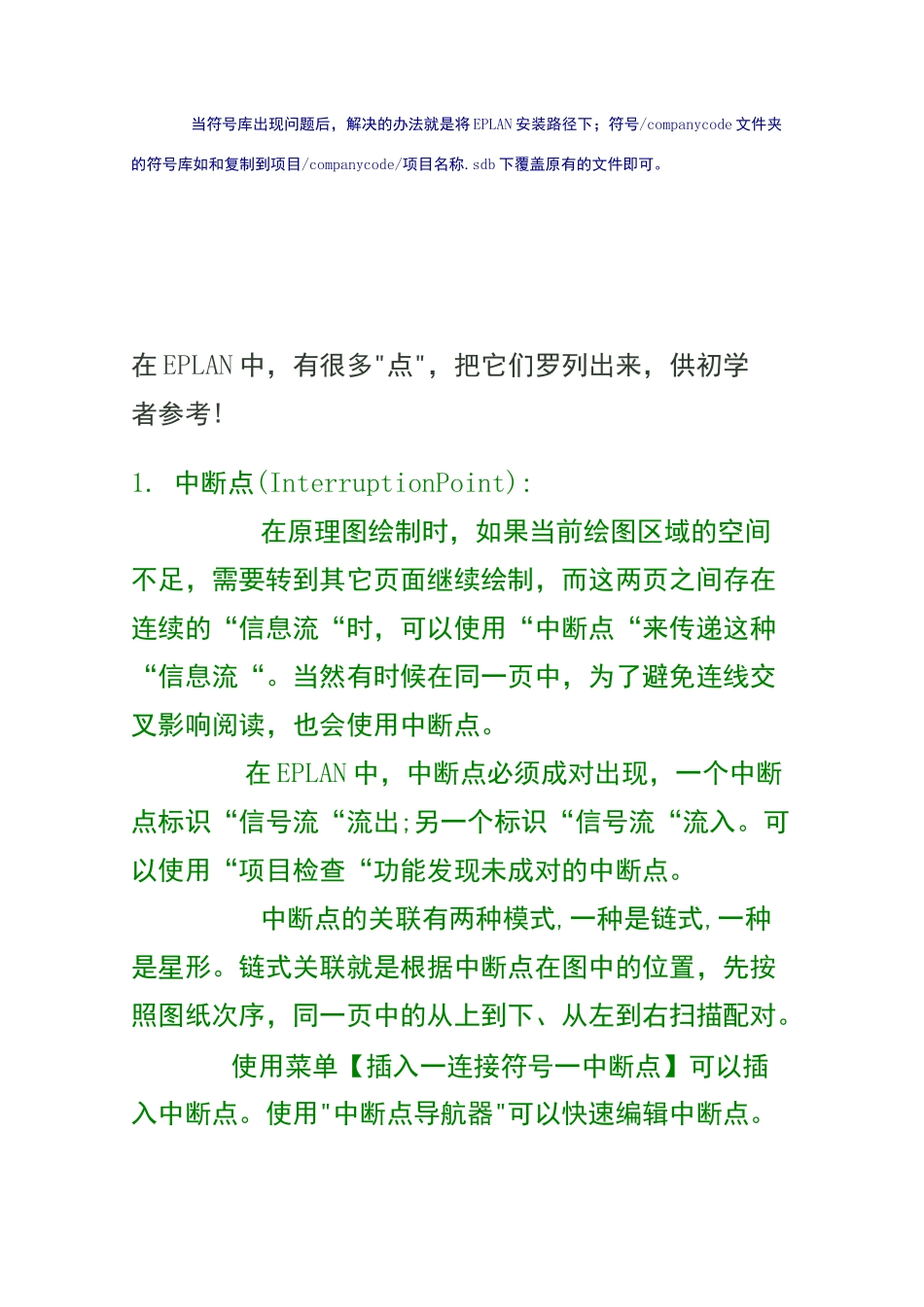

EPLAN几个使用的小技巧,非常有用_第2页
2/15

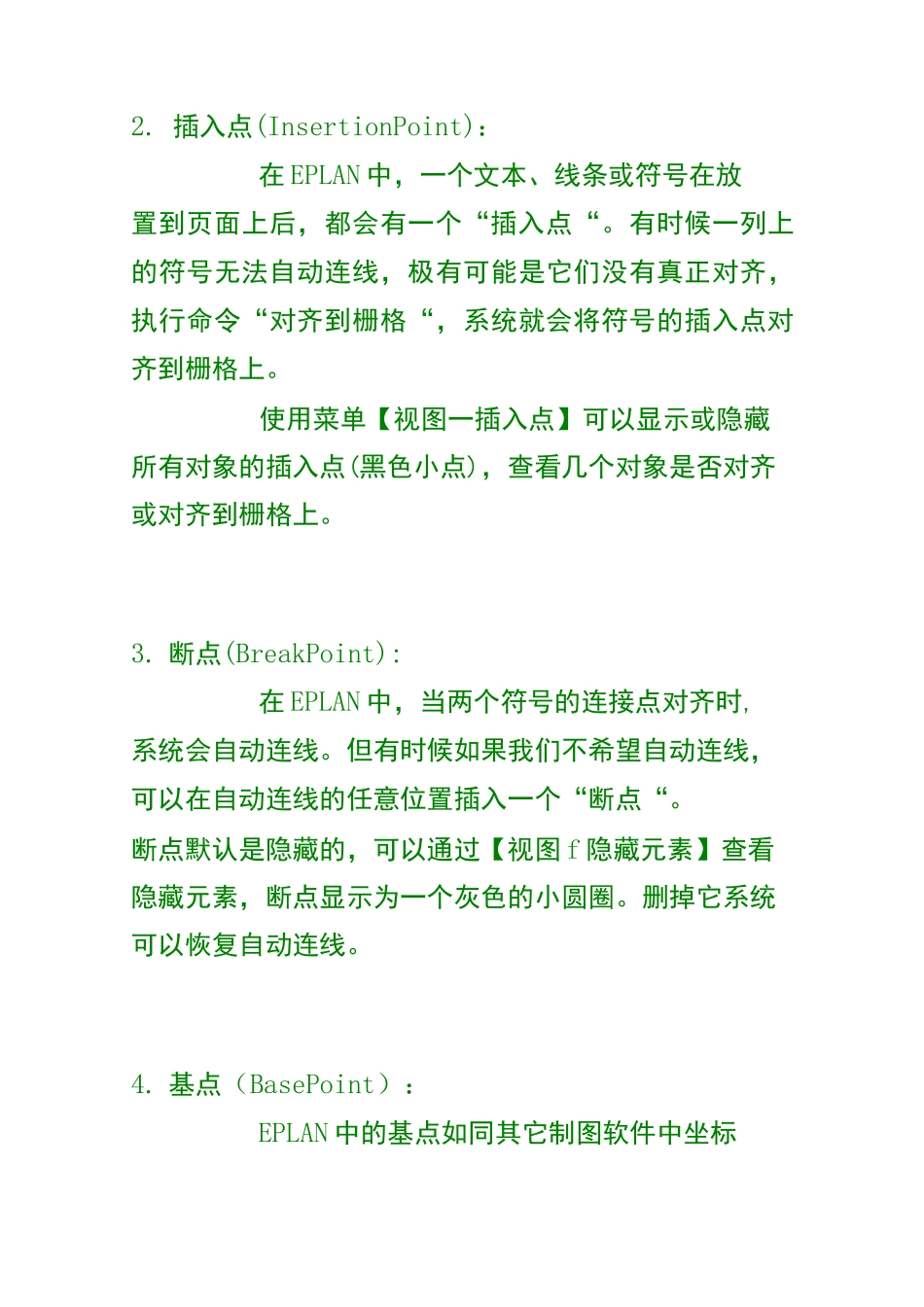

EPLAN几个使用的小技巧,非常有用_第3页
3/15
其原因是之前的编辑过的符号库中存在错误。在编辑EPLAN符号时,完成符号后,1、为何在功能文本区(或者自由文本区域,备注区域)等输入文字时会提示“根据权限管理中的当前规定,不允许输入字典中没有的文本”?在EPLAN启动时用户会提示选择“初学者”“进阶者”“专家”三种用户,选择不同的用户菜单中显示的内容及用户权限是不同的。选择“初学者”后就会出现这个问题,还有页菜单下的“导出一DWG”“导出一PDF”等菜单项都不会出现,系统仅显示常用的菜单项,其目的是让初学者专注于原理图的设计。如果在第一次选择了“初学者”,并且勾选了“不再显示此对话框”,今后启动时系统就不会再提示用户。如果需要重新显示提示对话框,进入软件后选择菜单“选项一设置一用户一显示界面”,选中重新激活消隐的消息,下次EPLAN启动时就又会弹出用户选择对话框了。记住不要再选“初学者”了。2、插入自定义的设备到原理图中,每户提示“显示:已被选择的部件必须包含下列信息:1、宏2、功能模板3、符号文件以及符号编号”。这是由于部件定义不够完整所致。当插入一个设备时,EPLAN会根据已有的功能定义到符号库中查询相的默认符号,如果没有功能定义,EPLAN就无法调用符号,就会出现这个现象。解决方法就是在训件管理器中,切换到“功能模板”下,将功能模板添加完整。附:继电器的触点一般是转换触点,有3个连接点,不要与接触器的辅助触点(2个连接点)相混,否则选型会有问题。3、编辑完成符号库后,提示因为兼容性无法同步,刚刚编辑的符号还是改之前的内容。注意使用“检查符号”工具,确保符号正确后再关闭库,这样就不会出现问题了。另外,通常不建议直接修改系统自带的符号库,如IEC或GB库,而是新建一个符号库,把标准库中相近的符号复制到自己的符号库中进行修改。当符号库出现问题后,解决的办法就是将EPLAN安装路径下;符号/companycode文件夹的符号库如和复制到项目/companycode/项目名称.sdb下覆盖原有的文件即可。在EPLAN中,有很多"点",把它们罗列出来,供初学者参考!1.中断点(InterruptionPoint):在原理图绘制时,如果当前绘图区域的空间不足,需要转到其它页面继续绘制,而这两页之间存在连续的“信息流“时,可以使用“中断点“来传递这种“信息流“。当然有时候在同一页中,为了避免连线交叉影响阅读,也会使用中断点。在EPLAN中,中断点必须成对出现,一个中断点标识“信号流“流出;另一个标识“信号流“流入。可以使用“项目检查“功能发现未成对的中断点。中断点的关联有两种模式,一种是链式,一种是星形。链式关联就是根据中断点在图中的位置,先按照图纸次序,同一页中的从上到下、从左到右扫描配对。使用菜单【插入一连接符号一中断点】可以插入中断点。使用"中断点导航器"可以快速编辑中断点。2.插入点(InsertionPoint):在EPLAN中,一个文本、线条或符号在放置到页面上后,都会有一个“插入点“。有时候一列上的符号无法自动连线,极有可能是它们没有真正对齐,执行命令“对齐到栅格“,系统就会将符号的插入点对齐到栅格上。使用菜单【视图一插入点】可以显示或隐藏所有对象的插入点(黑色小点),查看几个对象是否对齐或对齐到栅格上。3.断点(BreakPoint):在EPLAN中,当两个符号的连接点对齐时,系统会自动连线。但有时候如果我们不希望自动连线,可以在自动连线的任意位置插入一个“断点“。断点默认是隐藏的,可以通过【视图f隐藏元素】查看隐藏元素,断点显示为一个灰色的小圆圈。删掉它系统可以恢复自动连线。4.基点(BasePoint):EPLAN中的基点如同其它制图软件中坐标系的原点(0,0)。在进行2D或3D安装板布局时,需要准确定位(比如“直接坐标输入“功能),此时输入的坐标值就是相对于基点的绝对坐标值。使用【选项f移动基点】可以临时地改变基点的位置。EPLAN中有不同的坐标系统,编辑电气原理图时,"电气工程"坐标的基点是在图框左上角;编辑图框或表格时,"图形"坐标的基点在左下角。如图所示。按钮23的坐标位置是相对于基点的绝对坐标值;为了设计方便,将基点移到该按钮的中心,随后放置的按钮就是相对于这个“临时“基点的相对坐标。5.基准点(H...
