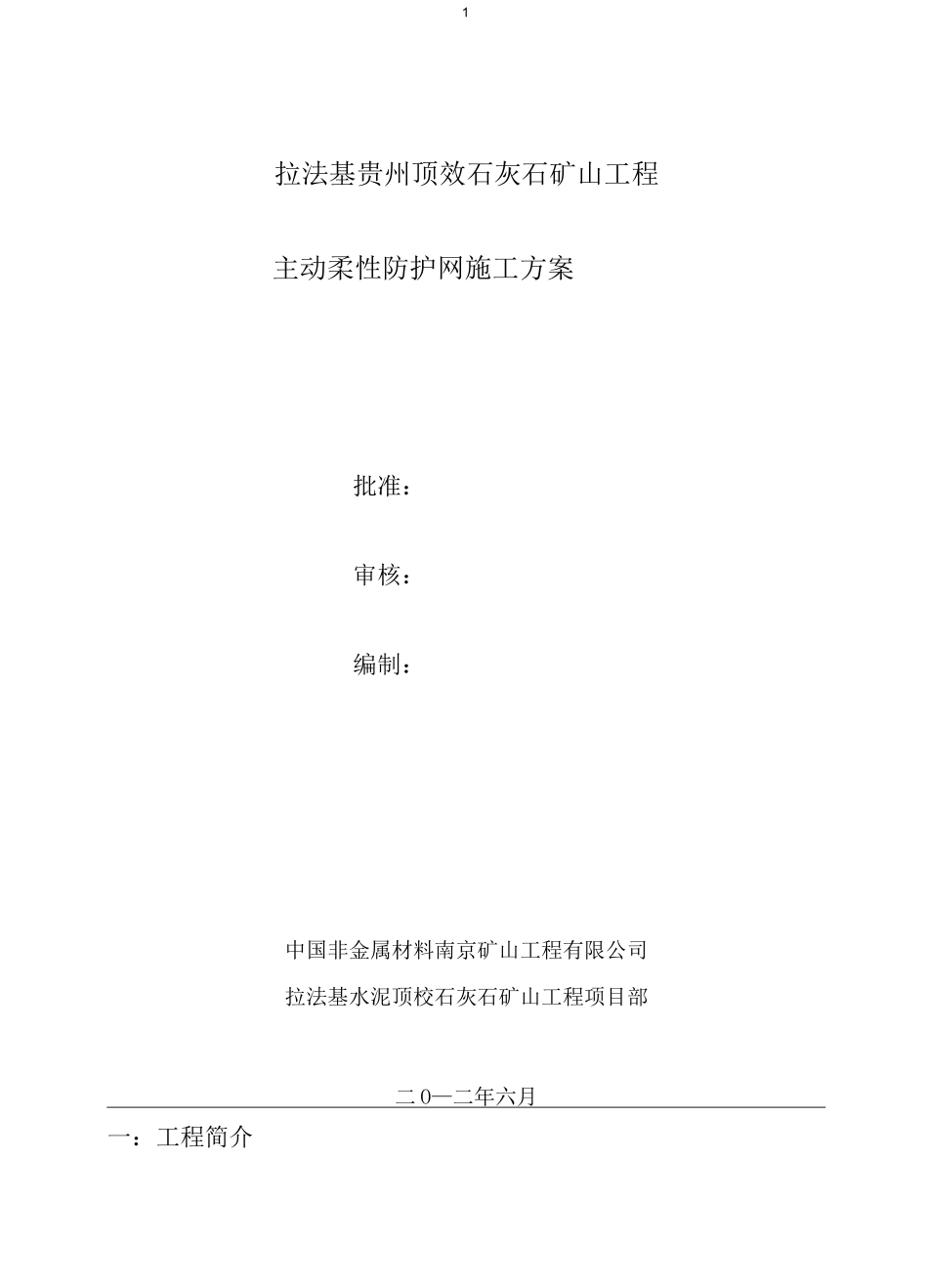

1拉法基贵州顶效石灰石矿山工程主动柔性防护网施工方案批准：审核：编制：中国非金属材料南京矿山工程有限公司拉法基水泥顶校石灰石矿山工程项目部二O—二年六月一：工程简介2该路段路位于上山道路AK()段，悬崖峭壁林立，岩体风化严重，路线右侧边坡髙度在15〜20米，自然坡度75°〜90。之间，路基边坡开挖坡比为1:0.33。由于受到地质构造运动影响，岩体受到强烈挤压，节理裂隙发育，形成破碎的危岩体，加之开挖坡较陡，极易产生岩体坠落和崩塌，对该路段路基、过往行人，车辆安全十分不利，为了保证过往行人车辆的安全，经工厂矿山部领导研究决定对该路段边坡采用SNS柔性网主动边坡防护。(附图)二：工法特点SNS主动防护网可用于铁路、公路、电站、景区及临山建筑等的髙陡边坡坡面崩塌、危岩、落石、风化剥落、溜坍、溜滑或塌落类地质灾害加固防护。2.1以热镀锌高强度钢丝绳为主要材料的主动柔性防护系统具有高韧3性、高防护强度，易铺展、安装程序标准化，系统化等优点。2.2环境干扰小：主动柔性防护系统开放的系统特征能够将工程对环境的影响降到最低点，其防护区域内可以一定程度地保护岩体的稳固性。2.3寿命较长：采用热镀锌高强度钢丝绳作为系统主要材料的主动柔性防护系统，其材料的特殊制造工艺和高防腐防锈技术，决定了系统的寿命较长，通过国内外大量的试验和研究发现，其防护使用寿命可达30-50年之久。2.4适应复杂地形：系统的柔性和积木式结构特征，决定了它能够极好地适应各种复杂的地形地貌，一般不需要针对其施工安装进行大量的开挖和清坡，减少了辅助工程量，施工干扰极小，最大程度保护了原始地貌和植被环境。2.5施工快速简便，充分考虑山区作业环境的恶劣性，以简单的轻型化，少量的人工，少量的水泥砂浆即能实现系统的快速安装。2.6SNS主动柔性防护系统是一种标准化，定型化的防护系统。在一定程度上，主动柔性防护技术在边坡地质灾害防护方面可以替代一系列传统方法难以解决的特殊问题以外，在环保和景观方面也具有明显的优势，且能达到经济优化、工程施工优化、防护效果最优化的效果。三：SNS主动防护网施工工序3.1先场地平整，修筑施工临时便道以满足施工安全需求，再对对坡面防护区域的浮土、浮石进行清除，确定锚杆孔位。3.2打钢筋锚杆022孔，坡体边沿孔深达到2m,平均坡体下部孔深达4到1.5m。锚杆由022的螺纹钢（锚杆由现场情况制作）.按要求的深度钻孔并清孔，孔深应比螺纹钢筋锚杆长度长50mm以上,孔径为45mm，插入螺纹钢筋锚杆并注浆，注浆养护不少于2天。3.3支撑绳结构，采用纵横向为016钢丝绳组成5.0mX15m长方形模式的支撑绳结构与锚杆相联结，张拉采用不小于5KN的紧线器或手葫芦张拉。3.4安装后的纵横向直径016支撑绳，张拉紧后（用拉紧力不小于5KN的紧线器或手动葫芦）两端各用两个绳卡与锚杆外露环套固定连接。从上向下铺挂格栅网（吊装采用挖机或吊车），网与网重叠宽度不小于10cm，两张格栅网间缝合用直径不小于1.2mm的铁丝扎结，格栅网与支撑绳间缝合用直径2.2mm的铁丝或钢绳扎结。扎结点间距不大于1m。格栅网铺设的同时，从上向下铺设钢绳网并用直径为8mm钢绳缝合，每张钢绳网均用一根长31m的缝合绳与四周支撑绳进行固定联结。四：各阶段施工流程及工艺该工程施工工序由前期准备、钻孔、灌注、安装纵横向支撑绳、张拉、挂网、缝合等工序组成，其中挂网为关键工程项目。4.1前期施工流程图前期准备一坡顶钻孔锚杆锚固危岩处理前期施工准备：根据施工实际情况，首先施工现场的勘察，用挖机清表，平整场地，达到施工安全要求。坡顶钻孔：为充分保证施工人员的人身及设备安全,需在坡顶上部5及坡体中上部设置安全绳锚杆（采用028钢筋锚杆、孔深1.5m）,其间隔距离为5m,安全绳束缚于上。工作人员利用该绳可进行髙空清理作业,并为以后钻孔安装提供方便。锚杆锚固：采用M30水泥浆液锚固锚杆，凝固时间不低于48小时。水泥浆的选用，标号不低于M30的水泥，宜用灰砂比1：1〜1：2,水灰比0.45〜0.50的水泥浆或水灰比0.45〜0.50的纯水泥浆，水泥宜用425普通硅酸盐水泥,优先选用粒径不大于3mm的中细砂.危岩处理：以上几道工序完成后，方可进行该工序。施工人员需将...
