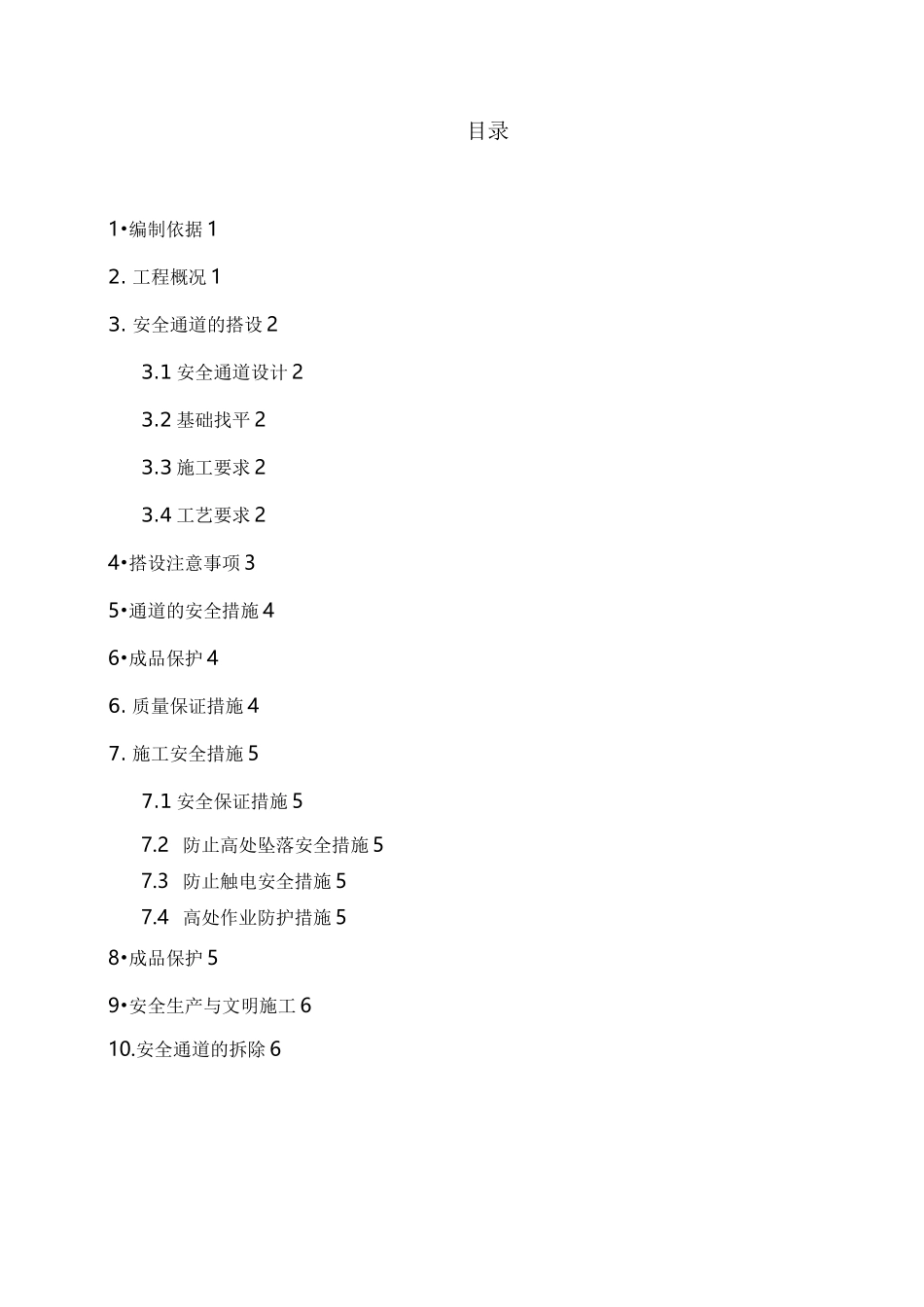

目录1•编制依据12.工程概况13.安全通道的搭设23.1安全通道设计23.2基础找平23.3施工要求23.4工艺要求24•搭设注意事项35•通道的安全措施46•成品保护46.质量保证措施47.施工安全措施57.1安全保证措施57.2防止高处坠落安全措施57.3防止触电安全措施57.4高处作业防护措施58•成品保护59•安全生产与文明施工610.安全通道的拆除61.编制依据《建筑施工高处作业安全技术规》(JGJ80-2016)《建筑施工安全检查标准》(JGJ59-2011)《建筑地基基础设计规》(GB50007-2011)《建筑结构荷载规》(GB50009-2012)《建设工程安全生产管理条例》现场平面布置图2.工程概况工程名称：工程地址：建设单位：设计单位：监理单位：地勘单位：施工单位：设计概况：3.安全通道的搭设3.1安全通道设计根据施工组织设计及现场平面布置图及相关安全规，现场楼栋需要搭设安全通道。综合现场情况，楼栋安全通道确定长6m，高4.5m，宽4m的安全通道；电梯安全通道长4.5m、宽6m、高4.5m的安全通道。安全通道棚顶共分上下两层，间距为0.9m，每层均满铺脚手板及安全网。3.2基础找平为保证安全通道架体的稳固性，架体搭设(即所有立杆)处地基土壤应密实，并且标高应大致一致，立杆底部均设置300mm厚的混凝土基础。3.3施工要求(1)安全通道防护棚、施工电梯防护棚均采用工具式防护棚，进楼栋防护棚必须采用定型化防护棚。(2)搭设在塔吊回转半径和搭设在建筑物周边的工具式防护棚顶层必需采用双层硬防护，且满足规要求。(3)防护棚地面需硬化，立柱应与地面可靠连接。(4)防护棚顶部外边应挂安全警示标示和安全宣传用语的横幅。通道两侧悬挂安全画，施工电梯安全防护棚应在醒目处悬挂安全操作规程图牌。3.4工艺要求(1)安全通道采用方钢构件组装搭设。(2)安全通道防护棚采用主次分别为100mm和50mm的方钢，满足宽于建筑物进出口两侧各500mm的要求。(3)通道棚高度4.5m，安全通道两侧均匀对称设置，实现管理可视化，图牌顶距离地面高度2m。(4)主要色调蓝色。附图：1.施工电梯防护棚：2.安全通道：Jo1150x50耻3Shr_i・・i■・・H4.搭设注意事项安全通道搭设过程中两侧拉警戒线，并设专人看守。若必须有人通过应由看管人员通知上方施工人员，待无隐患后才可通过。通过时必须佩带安全帽，并注意头顶上方情况。搭设之前对进场的钢管以及配件进行严格的检查，禁止使用不和规格和质量不合格的杆配件。搭设前清扫现场，处理立柱下方垫木部分路面的突出及凹陷。通道的搭设必须统一交底后作业，必须统一指挥，严格按上述搭设程序进行。工人在架上进行搭设作业时，作业面上需铺设临时脚手板并固定，工人必须戴好安全帽和佩挂安全带，不得单人进行较重杆件和易失衡、脱手、碰接、滑跌等不安全作业。在搭设过程不得随意改变通道结构，减少配件设置和对立杆、纵距作100mm以上的构架尺寸放大。5．通道的安全措施通道两侧外均采用密目式安全网全封闭，密目式安全网挂设在外排架的外侧，排架侧。上、下两层棚顶脚手板上均设安全网。通道门口挂置“安全通道”示牌，并悬挂“上面施工危险，请勿在此停留”警示牌。6•成品保护在使用中注意成品保护。任何人严禁随意拆除结构杆件，破坏通道结构。本通道限高防止刮碰到通道立柱。风雨后，及时组织人员对通道进行检查，若有损坏及时修缮。比河耳直都■事弧5D51,和・10^100圳■庄社W
