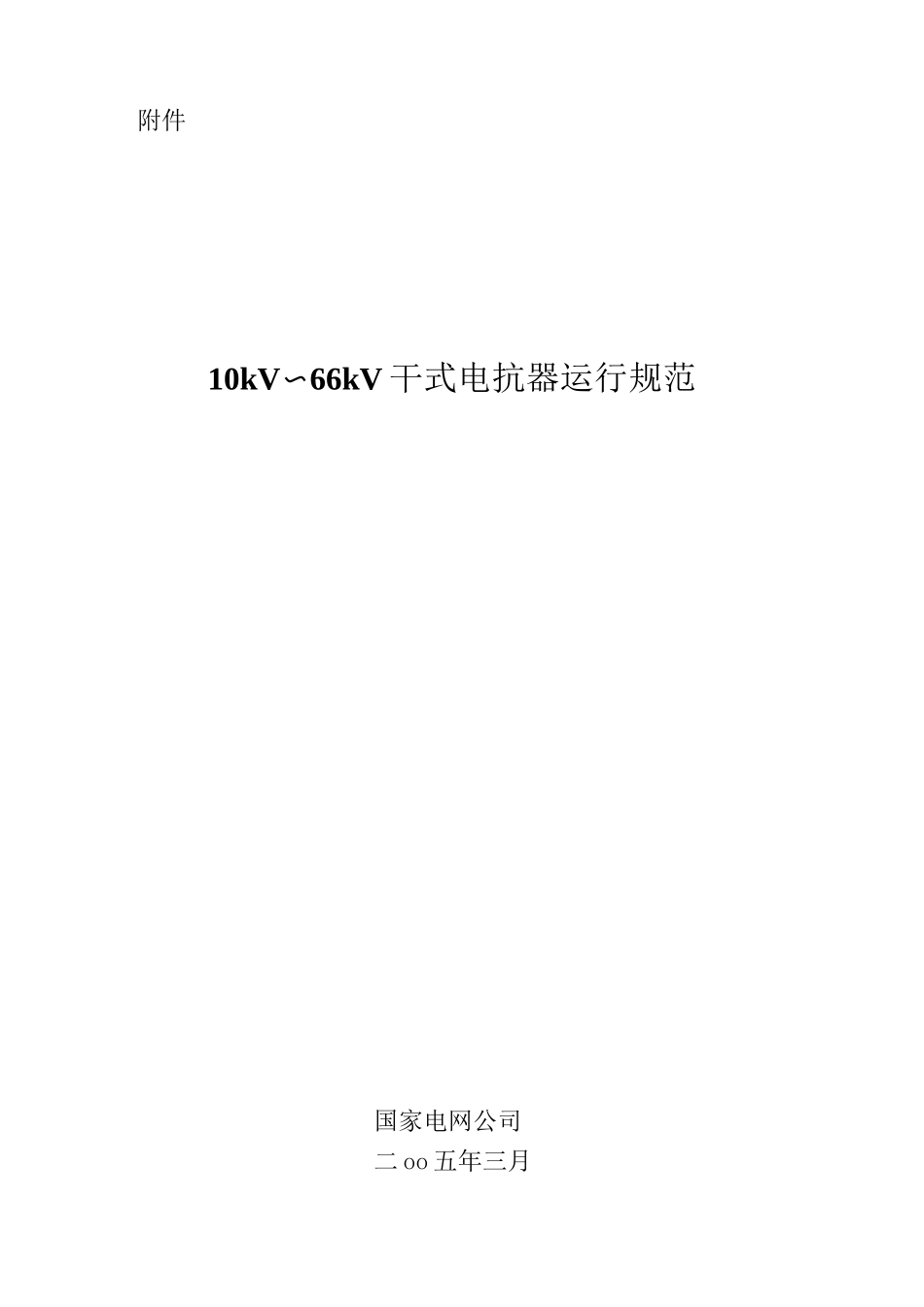

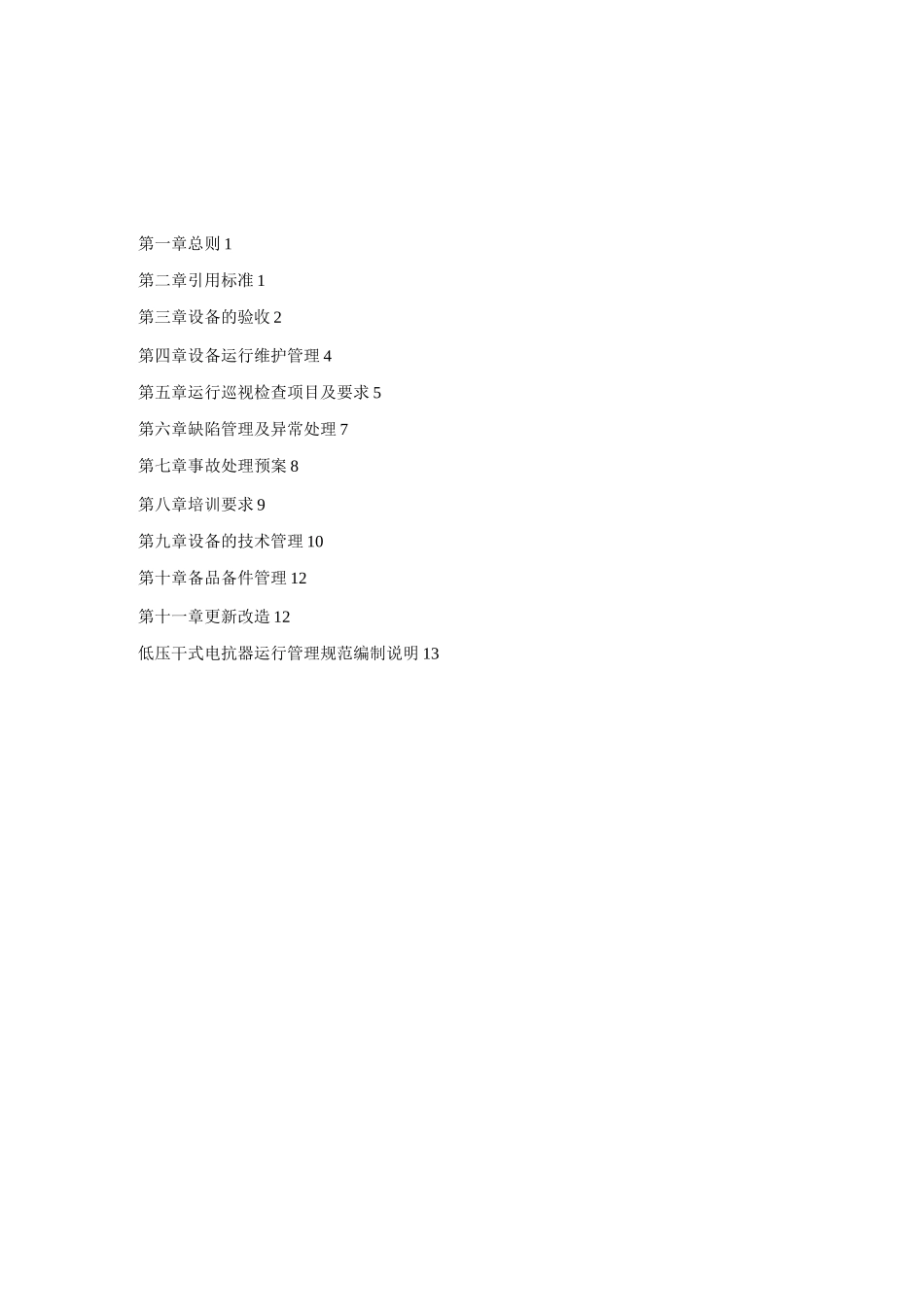

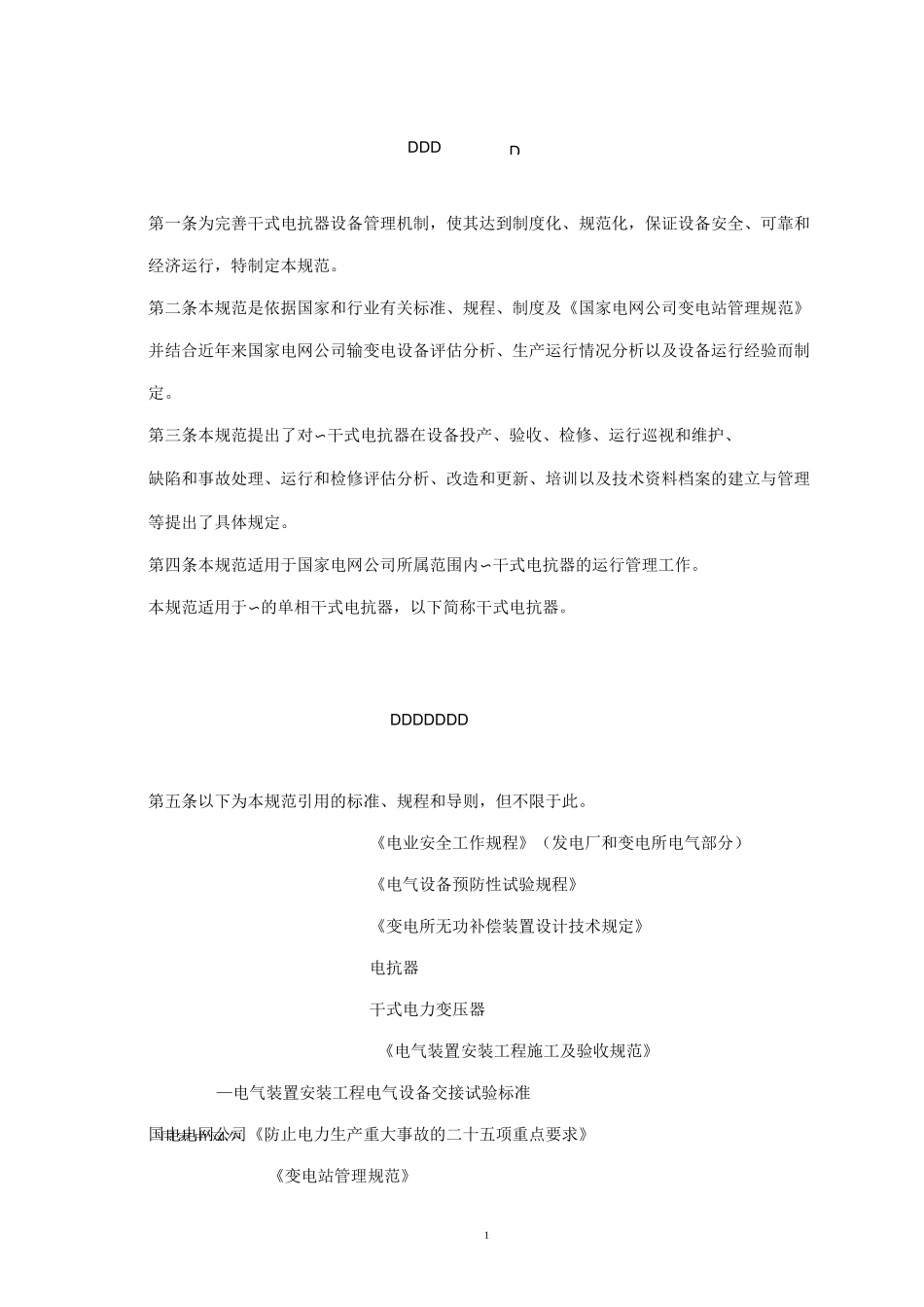

附件10kV〜66kV干式电抗器运行规范国家电网公司二oo五年三月第一章总则1第二章引用标准1第三章设备的验收2第四章设备运行维护管理4第五章运行巡视检查项目及要求5第六章缺陷管理及异常处理7第七章事故处理预案8第八章培训要求9第九章设备的技术管理10第十章备品备件管理12第十一章更新改造12低压干式电抗器运行管理规范编制说明13D1国家电网公DDD第一条为完善干式电抗器设备管理机制，使其达到制度化、规范化，保证设备安全、可靠和经济运行，特制定本规范。第二条本规范是依据国家和行业有关标准、规程、制度及《国家电网公司变电站管理规范》并结合近年来国家电网公司输变电设备评估分析、生产运行情况分析以及设备运行经验而制定。第三条本规范提出了对〜干式电抗器在设备投产、验收、检修、运行巡视和维护、缺陷和事故处理、运行和检修评估分析、改造和更新、培训以及技术资料档案的建立与管理等提出了具体规定。第四条本规范适用于国家电网公司所属范围内〜干式电抗器的运行管理工作。本规范适用于〜的单相干式电抗器，以下简称干式电抗器。DDDDDDD第五条以下为本规范引用的标准、规程和导则，但不限于此。《电业安全工作规程》（发电厂和变电所电气部分）《电气设备预防性试验规程》《变电所无功补偿装置设计技术规定》电抗器干式电力变压器《电气装置安装工程施工及验收规范》—电气装置安装工程电气设备交接试验标准国电电网公司《防止电力生产重大事故的二十五项重点要求》《变电站管理规范》2国家电网公《电力生产设备评估管理办国家电网公司国家电网公司国家电网公《〜干式电抗器技术标准》《〜干式电抗器检修规范》《〜干式电抗器技术监督规定》《预防〜干式电抗器事故措施》DDDDDDDD第六条运行单位应全过程的参与干式电抗器的设计图纸审核、土建安装、设备安装试验、试运行。第七条设备运到现场后，应按其用途放在室内或室外平整、无积水的场地保管；混凝土电抗器保管时应有防雨措施。运输或吊装过程中，支柱或线圈不应遭受损伤和变形。第八条会同安装、监理、厂家在设备现场共同开箱验收检查：（一）支柱及线圈绝缘等应无损伤和裂纹。（二）外观应无变形、无损伤。（三）支柱绝缘子及其附件应齐全。（四）户外并联电抗器应有防雨罩，内外包封等附件齐全。（五）相应技术资料和文件齐全。第九条土建过程中隐蔽部分的验收检查：（一）干式电抗器的金属围网、围栏、支架、基础内钢筋、接地导体应开环连接且一点与主接地网连接。（二）干式电抗器围栏与主接地网必须可靠连接。（三）干式电抗器的开环式接地网与干式电抗器的垂直水平距离应大于干式电抗器的倍直径，或满足规程所要求的防电磁感应的空间距离的要求。第十条安装过程中验收检查：（一）设备安装符合有关设备安装规范和厂家的说明书中所提出的要求。（二）电抗器应按其编号进行安装，并应符合厂家技术要求。3（三）电抗器重量应均匀地分配于所有支柱绝缘子上，应固定牢靠。（四）设备接线端子与母线的连接，应符合现行国家标准《电气装置安装工程母线装置施工及验收规范》的规定，其额定电流为及以上时，应采用非磁性金属材料制成的螺栓。（五）电抗器间隔内，所有组件的零部件，必须选用不锈钢螺栓。（六）电抗器线圈的支柱绝缘子的接地应符合下列要求：•上下重叠安装时，底层的所有支柱绝缘子均应接地，其余支柱绝缘子不接地。•每相单独安装时，每相支柱绝缘子均应接地。.支柱绝缘子的接地线不得构成闭合环路。第^一条投运前验收内容：（一）干式电抗器包封完好，无起皮、脱落。（二）支持瓷瓶完整无裂纹、无破损，表面清洁无积尘。（三）电抗器风道无杂物，场地平整清洁。（四）引线、接头、接线端子等连接牢固完整。（五）户外电抗器的防雨罩安装牢固。（六）包封表面和支柱瓷瓶按照“逢停必扫”原则进行清扫。（七）安全围栏安装牢固，接地良好，围栏门应可靠闭锁。（八）干式电抗器的出厂和现场电气试验项目及数据合格（按第十二条要求）。（九）干式电抗器保护经传动试验合格。测量、计量等二次回路及装置合格。（十）交接资料和技术文件齐全（按第十三条要求）。第十二条交接的试验检查项目：（一）...
