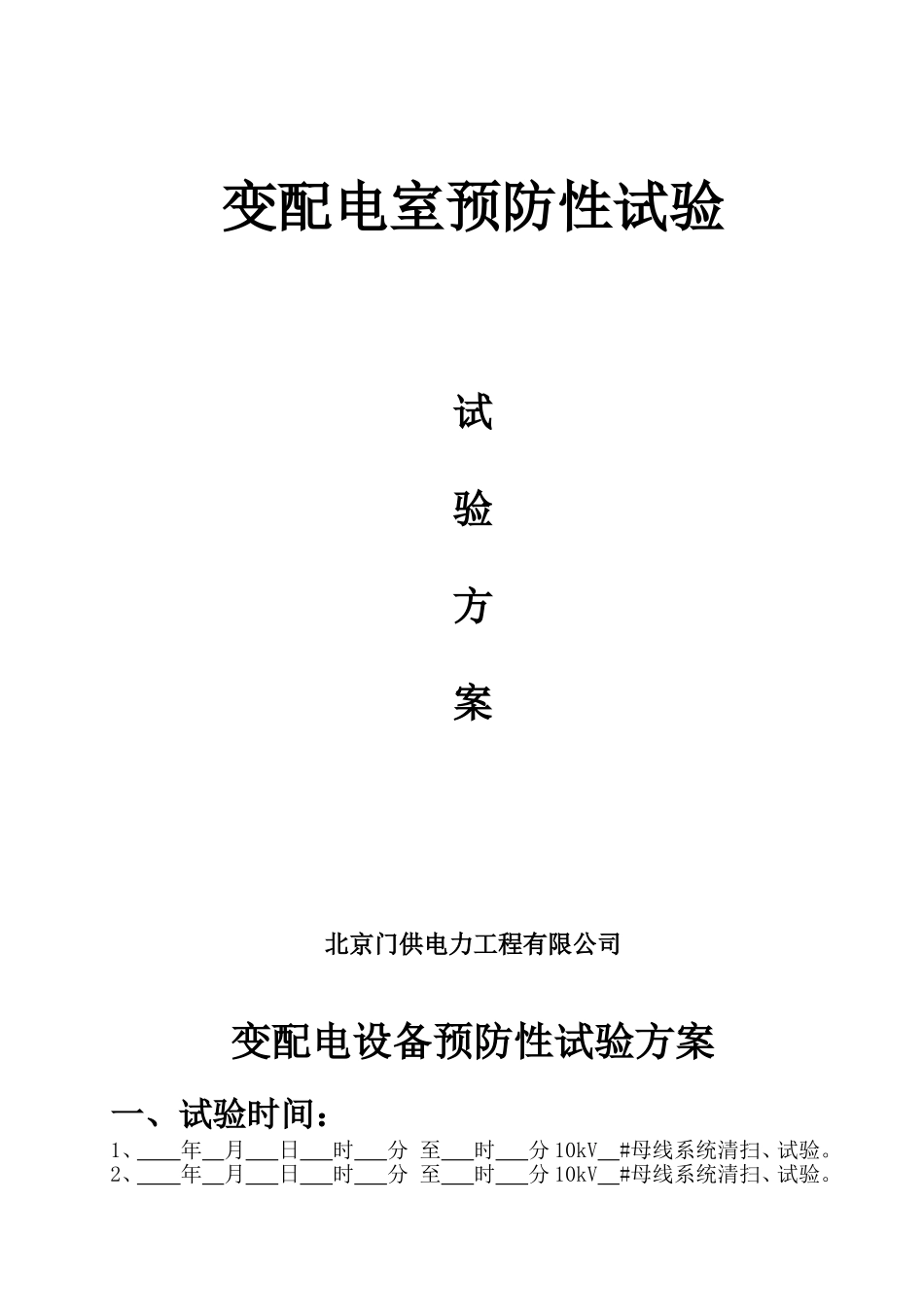

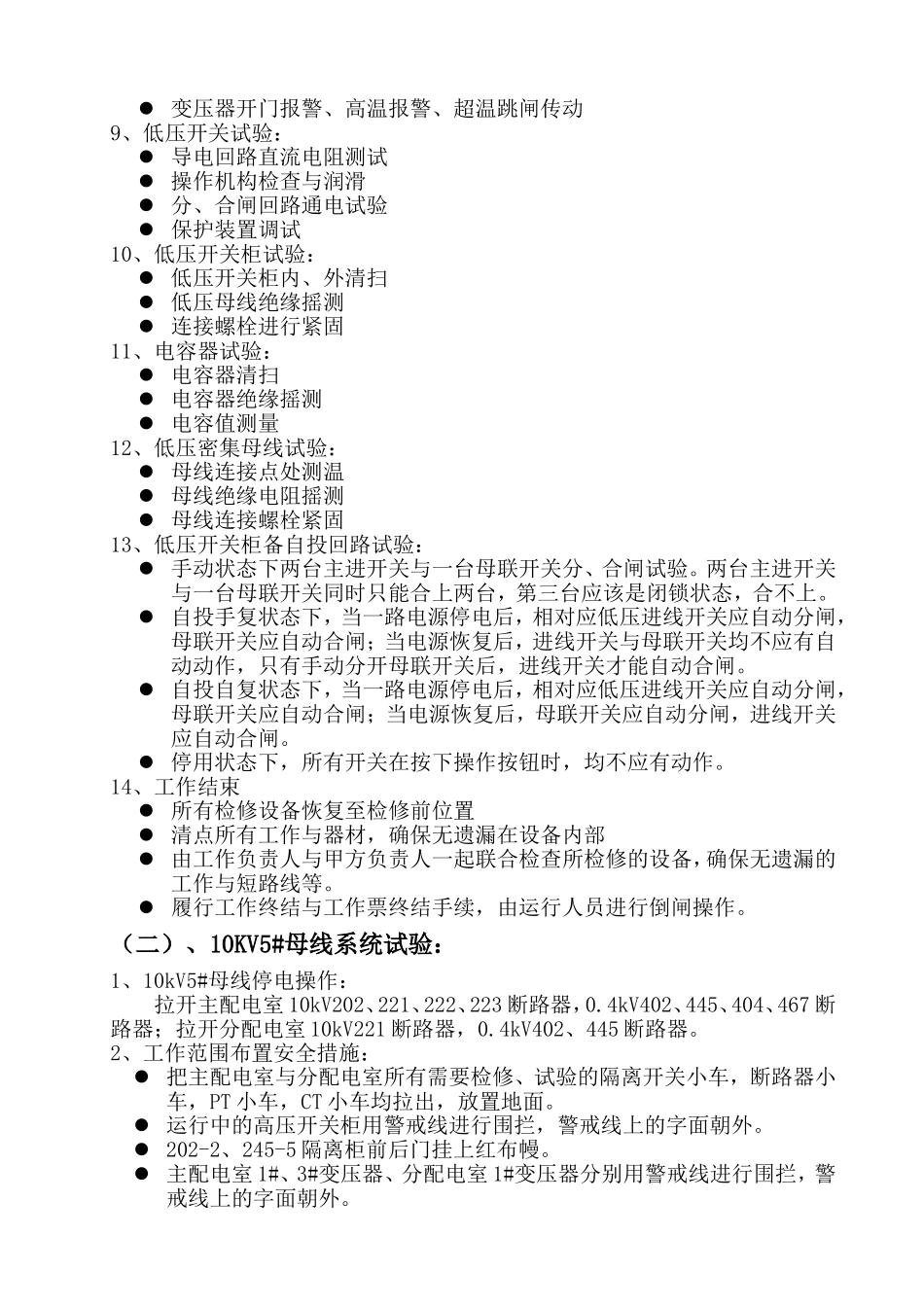

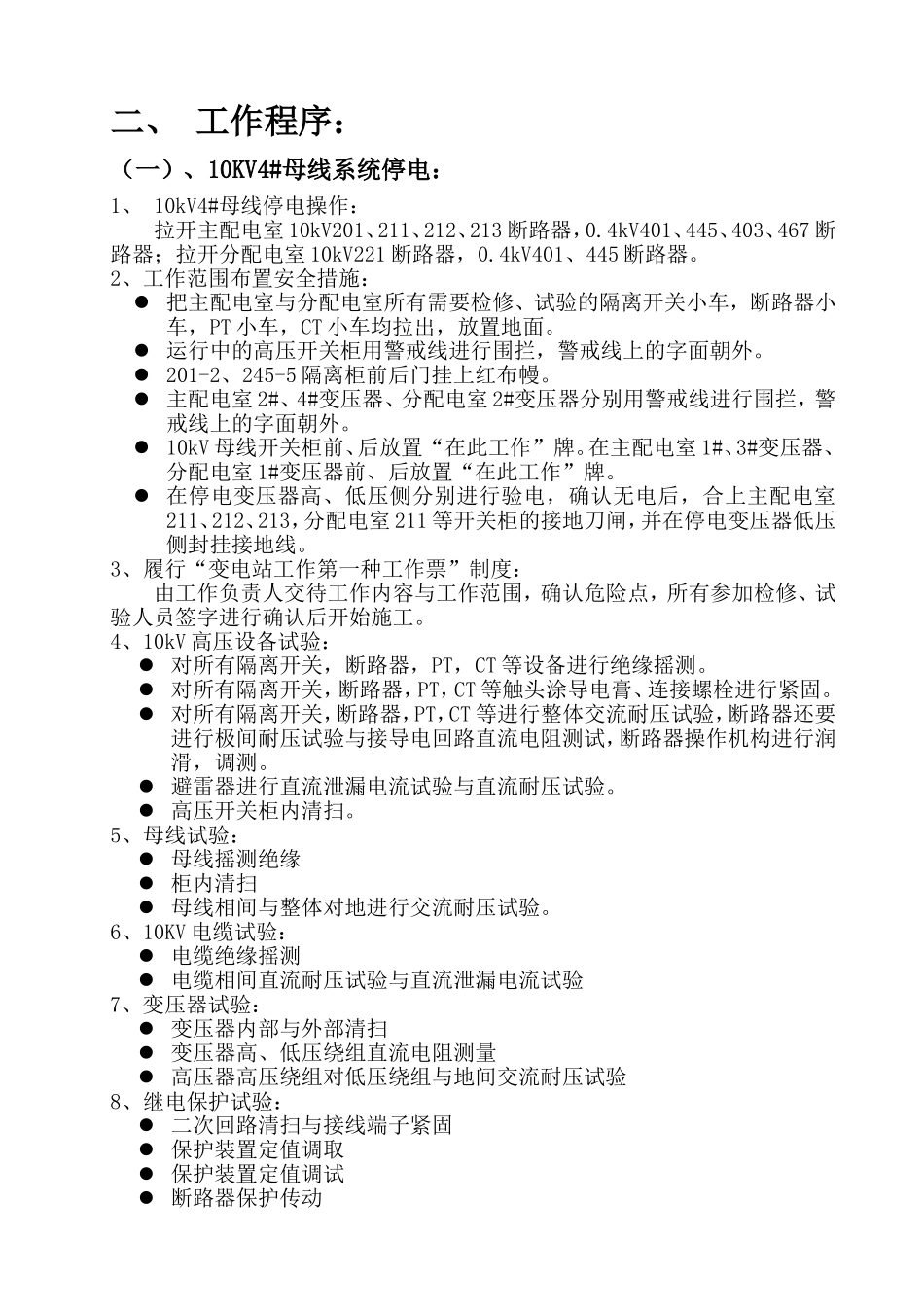

变配电室预防性试验试验方案北京门供电力工程有限公司变配电设备预防性试验方案一、试验时间：1、年月日时分至时分10kV#母线系统清扫、试验。2、年月日时分至时分10kV#母线系统清扫、试验。二、工作程序：（一）、10KV4#母线系统停电：1、10kV4#母线停电操作：拉开主配电室10kV201、211、212、213断路器，0.4kV401、445、403、467断路器；拉开分配电室10kV221断路器，0.4kV401、445断路器。2、工作范围布置安全措施：把主配电室与分配电室所有需要检修、试验的隔离开关小车，断路器小车，PT小车，CT小车均拉出，放置地面。运行中的高压开关柜用警戒线进行围拦，警戒线上的字面朝外。201-2、245-5隔离柜前后门挂上红布幔。主配电室2#、4#变压器、分配电室2#变压器分别用警戒线进行围拦，警戒线上的字面朝外。10kV母线开关柜前、后放置“在此工作”牌。在主配电室1#、3#变压器、分配电室1#变压器前、后放置“在此工作”牌。在停电变压器高、低压侧分别进行验电，确认无电后，合上主配电室211、212、213，分配电室211等开关柜的接地刀闸，并在停电变压器低压侧封挂接地线。3、履行“变电站工作第一种工作票”制度：由工作负责人交待工作内容与工作范围，确认危险点，所有参加检修、试验人员签字进行确认后开始施工。4、10kV高压设备试验：对所有隔离开关，断路器，PT，CT等设备进行绝缘摇测。对所有隔离开关，断路器，PT，CT等触头涂导电膏、连接螺栓进行紧固。对所有隔离开关，断路器，PT，CT等进行整体交流耐压试验，断路器还要进行极间耐压试验与接导电回路直流电阻测试，断路器操作机构进行润滑，调测。避雷器进行直流泄漏电流试验与直流耐压试验。高压开关柜内清扫。5、母线试验：母线摇测绝缘柜内清扫母线相间与整体对地进行交流耐压试验。6、10KV电缆试验：电缆绝缘摇测电缆相间直流耐压试验与直流泄漏电流试验7、变压器试验：变压器内部与外部清扫变压器高、低压绕组直流电阻测量高压器高压绕组对低压绕组与地间交流耐压试验8、继电保护试验：二次回路清扫与接线端子紧固保护装置定值调取保护装置定值调试断路器保护传动变压器开门报警、高温报警、超温跳闸传动9、低压开关试验：导电回路直流电阻测试操作机构检查与润滑分、合闸回路通电试验保护装置调试10、低压开关柜试验：低压开关柜内、外清扫低压母线绝缘摇测连接螺栓进行紧固11、电容器试验：电容器清扫电容器绝缘摇测电容值测量12、低压密集母线试验：母线连接点处测温母线绝缘电阻摇测母线连接螺栓紧固13、低压开关柜备自投回路试验：手动状态下两台主进开关与一台母联开关分、合闸试验。两台主进开关与一台母联开关同时只能合上两台，第三台应该是闭锁状态，合不上。自投手复状态下，当一路电源停电后，相对应低压进线开关应自动分闸，母联开关应自动合闸；当电源恢复后，进线开关与母联开关均不应有自动动作，只有手动分开母联开关后，进线开关才能自动合闸。自投自复状态下，当一路电源停电后，相对应低压进线开关应自动分闸，母联开关应自动合闸；当电源恢复后，母联开关应自动分闸，进线开关应自动合闸。停用状态下，所有开关在按下操作按钮时，均不应有动作。14、工作结束所有检修设备恢复至检修前位置清点所有工作与器材，确保无遗漏在设备内部由工作负责人与甲方负责人一起联合检查所检修的设备，确保无遗漏的工作与短路线等。履行工作终结与工作票终结手续，由运行人员进行倒闸操作。（二）、10KV5#母线系统试验：1、10kV5#母线停电操作：拉开主配电室10kV202、221、222、223断路器，0.4kV402、445、404、467断路器；拉开分配电室10kV221断路器，0.4kV402、445断路器。2、工作范围布置安全措施：把主配电室与分配电室所有需要检修、试验的隔离开关小车，断路器小车，PT小车，CT小车均拉出，放置地面。运行中的高压开关柜用警戒线进行围拦，警戒线上的字面朝外。202-2、245-5隔离柜前后门挂上红布幔。主配电室1#、3#变压器、分配电室1#变压器分别用警戒线进行围拦，警戒线上的字面朝外。10kV母线开关...
