【沪科版】物理九年级同步练习：15家庭用电VIP免费

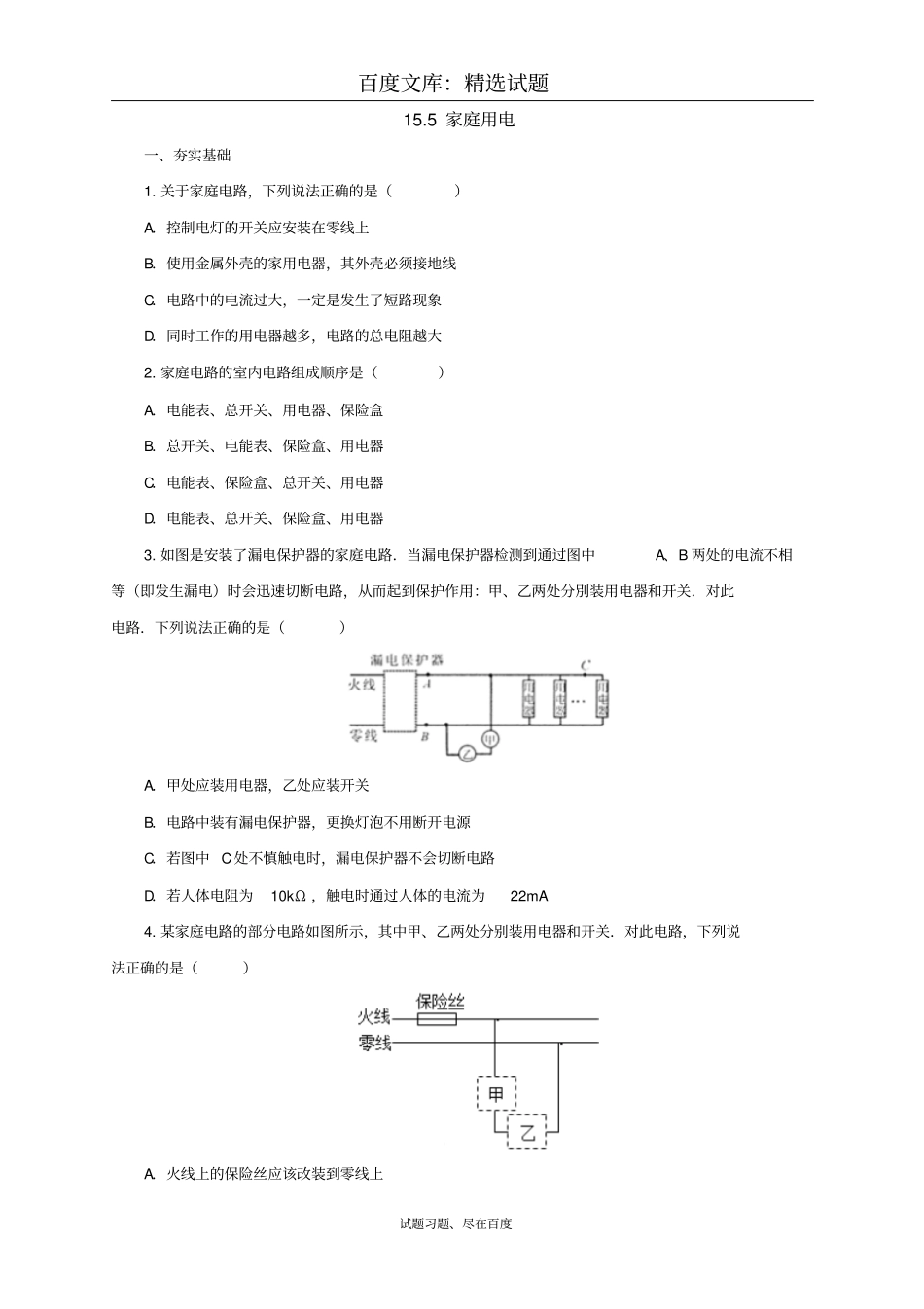

百度文库：精选试题试题习题、尽在百度15.5家庭用电一、夯实基础1.关于家庭电路，下列说法正确的是（）A．控制电灯的开关应安装在零线上B．使用金属外壳的家用电器，其外壳必须接地线C．电路中的电流过大，一定是发生了短路现象D．同时工作的用电器越多，电路的总电阻越大2.家庭电路的室内电路组成顺序是（）A．电能表、总开关、用电器、保险盒B．总开关、电能表、保险盒、用电器C．电能表、保险盒、总开关、用电器D．电能表、总开关、保险盒、用电器3.如图是安装了漏电保护器的家庭电路．当漏电保护器检测到通过图中A、B两处的电流不相等（即发生漏电）时会迅速切断电路，从而起到保护作用：甲、乙两处分別装用电器和开关．对此电路．下列说法正确的是（）A．甲处应装用电器，乙处应装开关B．电路中装有漏电保护器，更换灯泡不用断开电源C．若图中C处不慎触电时，漏电保护器不会切断电路D．若人体电阻为10kΩ，触电时通过人体的电流为22mA4.某家庭电路的部分电路如图所示，其中甲、乙两处分别装用电器和开关．对此电路，下列说法正确的是（）A．火线上的保险丝应该改装到零线上百度文库：精选试题试题习题、尽在百度B．甲处应装用电器，乙处应装开关C．当用电器功率增大时，通过保险丝的电流就增大D．当保险丝熔断后，可以用铜丝代替二、能力提升5.家庭电路中有时会出现这样的现象；原来各用电器都在正常工作，当把手机充电器的插头插入插座时，家里所有的用电器都停止了工作，其原因可能是（）A．这个插座的火线和零线原来就相接触形成了短路B．插头与这个插座接触不良形成了断路C．插头插入这个插座时，导致火线和零线相接触形成了短路D．同时工作的用电器过多，导致干路电流过大，空气开关跳闸6.如图所示的电路中，各元件都完好，但闭合S1、S2后，只有L2发光，故障可能是（）A．干路部分电线断了B．L1被短路了C．S1被短路了D．L1与灯座接触不良7.下列说法中符合生活实际的是（）A．我国家庭电路的电压是110VB．中学生的正常体温约为37℃C．人步行的速度约为10m/sD．此时教室的气压为2个标准大气压8.一种试电笔的构造如图所示，下列说法正确的是（）A．使用试电笔时手可以接触笔尖B．使用试电笔时手不要接触笔卡C．试电笔中的电阻可以用铁丝代替百度文库：精选试题试题习题、尽在百度D．当氖管发光时有微弱电流通过人体三、课外拓展9.如图是用电热水壶烧水的情景，下列说法正确的是（）A．乙图中标有“PE”的导线插头应该接甲图中标有“2”的插孔B．使用了标有“PE”的导线，即使壶壳带电，人接触它也无触电危险C．如果熔断器中的熔丝熔断，可以用铜丝或铁丝替代D．在“高山”上烧水时，96℃就沸腾了．说明水的沸点随气压的升高而降低10.如图所示，A、B、C是家用电冰箱三线插头的三个插脚，关于这三个插脚的说法正确的是（）A．三个插脚一样长B．A、C两插脚分别与电冰箱内部工作电路两端相连C．插入插座时，插脚C与火线相接，B与零线相接D．插入插座时，电冰箱的金属外壳通过插脚A与大地相连四、中考链接11.发现有人触电后，应立即采取的正确措施是（）A．赶快把触电人拉离电源或用剪刀剪断电线B．赶紧去叫医护人员来处理C．赶快切断电源或用干燥的木棍将电线挑开D．同时发生火灾先泼水灭火12.如图所示的做法中符合安全原则的是（）A．B．百度文库：精选试题试题习题、尽在百度雷天站在大树下避雨用手指触碰插座的插孔C．D．用湿抹布擦发光的灯泡将冰箱的金属外壳接地百度文库：精选试题试题习题、尽在百度参考答案一、夯实基础1、【答案】B2、【答案】D3、【答案】D4、【答案】C【解析】解：A、为了安全，保险丝应接在火线上，而不是零线上，故A错误；B、按照安全用电的要求，甲处安装开关，乙处安装电灯，故B错误；C、家庭电路中用电器是并联的，同时使用的越多，电路中的总功率越大，而电路两端的电压是不变的，根据P=UI，电路中的电流越大，故C正确；D、电路中电流增大时，超过保险丝的熔断电流值，保险丝就会熔断，因此当保险丝熔断后，不可以用铜丝代替，故D错误．故选C．二、能力提升5、【答案】C6、【答案】D7、【答案】B8、【答案】D【解析】解：AB、手不要接触试电笔...
