变频串联谐振试验成套装置VIP免费

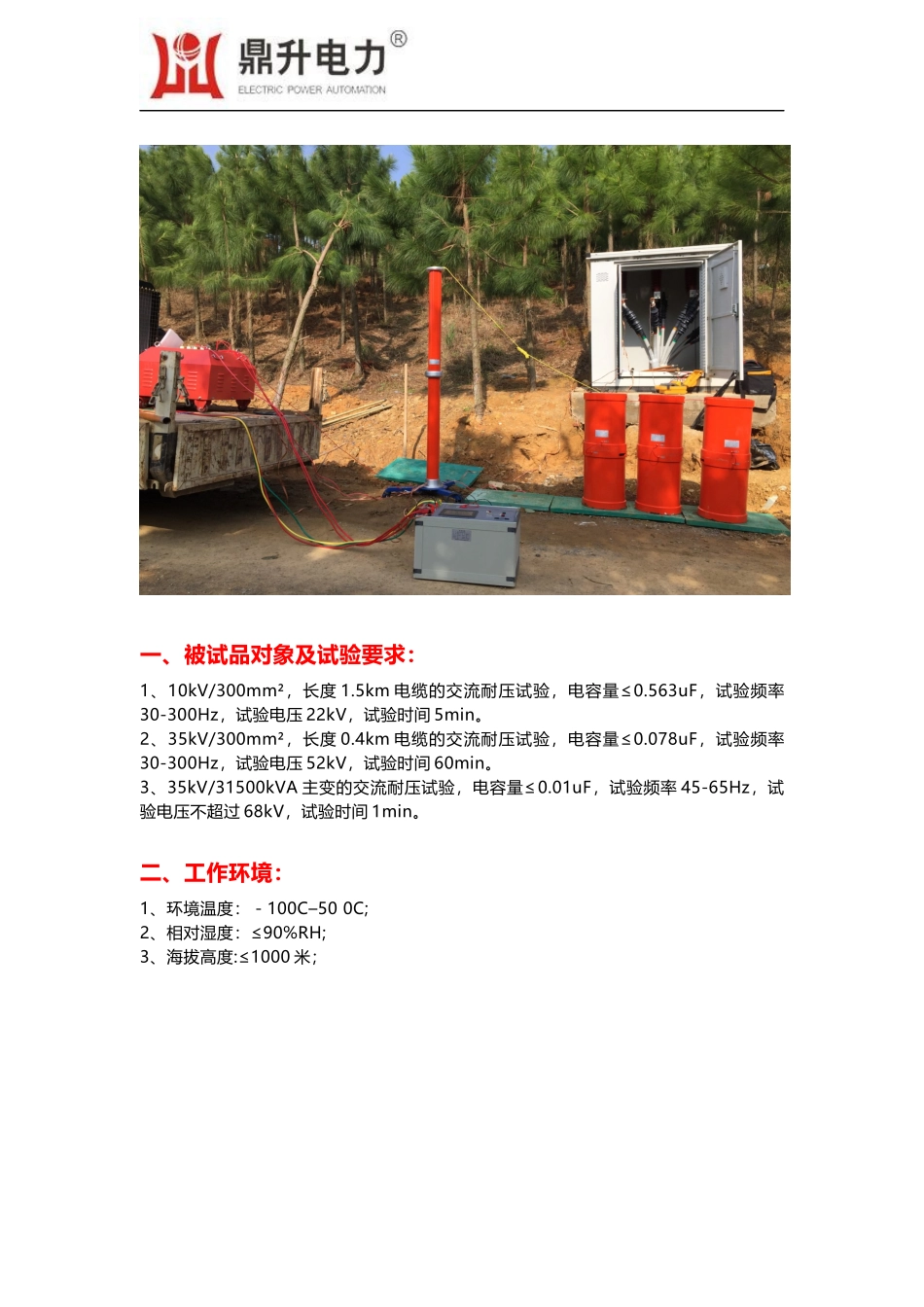

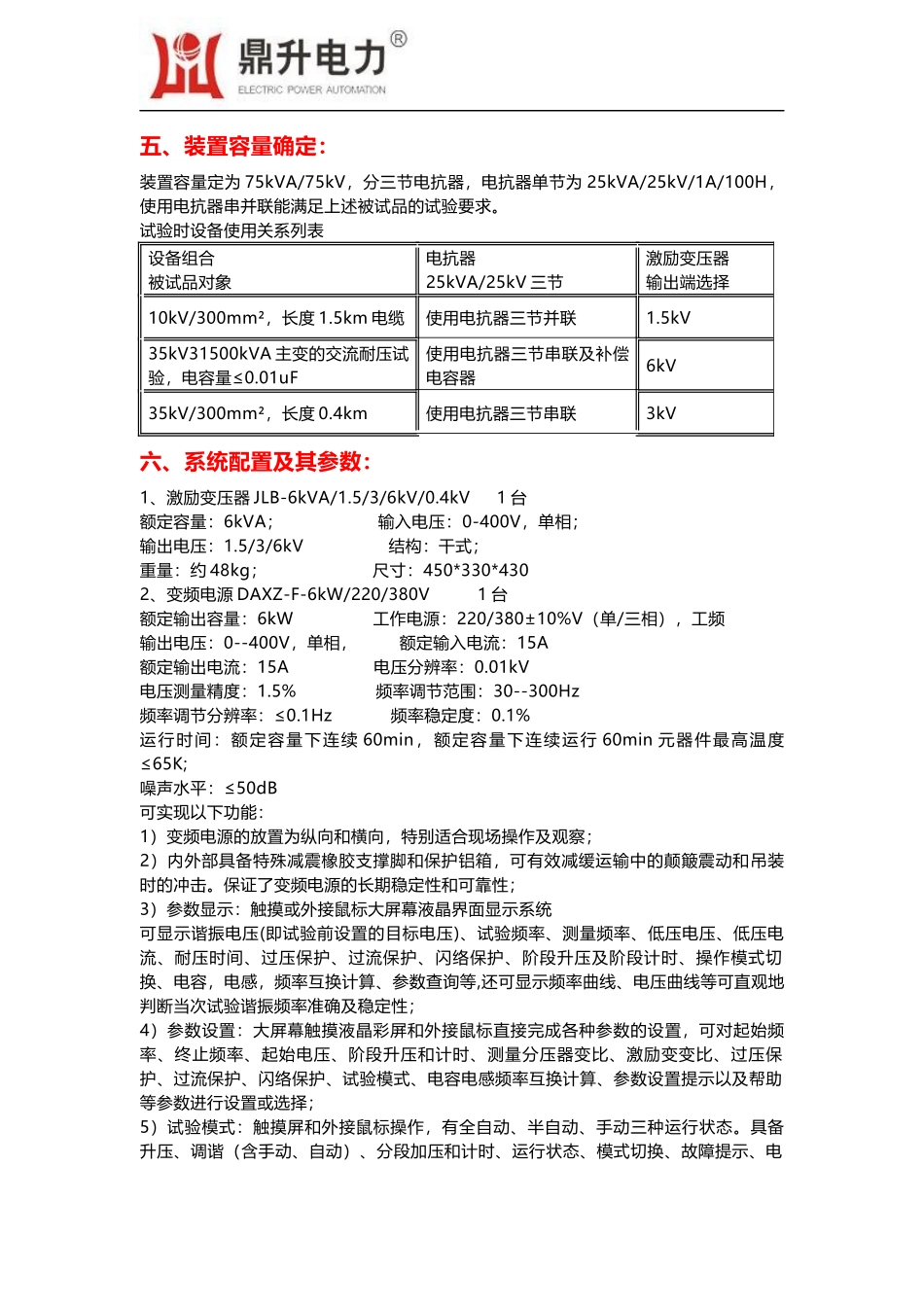

一、被试品对象及试验要求：1、10kV/300mm²，长度1.5km电缆的交流耐压试验，电容量≤0.563uF，试验频率30-300Hz，试验电压22kV，试验时间5min。2、35kV/300mm²，长度0.4km电缆的交流耐压试验，电容量≤0.078uF，试验频率30-300Hz，试验电压52kV，试验时间60min。3、35kV/31500kVA主变的交流耐压试验，电容量≤0.01uF，试验频率45-65Hz，试验电压不超过68kV，试验时间1min。二、工作环境：1、环境温度：－100C–500C;2、相对湿度：≤90%RH;3、海拔高度:≤1000米；三、装置主要技术参数及功能：1、额定容量：75kVA；2、输入电源：单相220或三相380V电压，频率为50Hz；3、额定电压：25kV；75kV4、额定电流：3A；1A5、工作频率：30-300Hz；6、装置输出波形：正弦波；7、波形畸变率：输出电压波形畸变率≤1%；8、工作时间：额定负载下允许连续60min；过压1.1倍1分钟；9、温升：额定负载下连续运行60min后温升≤65K；10、品质因素：装置自身Q≥30(f=45Hz)；11、保护功能：对被试品具有过流、过压及试品闪络保护(详见变频电源部分)；12、测量精度：系统有效值1.5级；四、设备遵循标准：GB10229-88《电抗器》GB1094《电力变压器》GB50150-2006《电气装置安装工程电气设备交接试验标准》DL/T596-1996《电力设备预防性试验规程》GB1094.1-GB1094.6-96《外壳防护等级》GB2900《电工名词术语》GB/T16927.1~2-1997《高电压试验技术》五、装置容量确定：装置容量定为75kVA/75kV，分三节电抗器，电抗器单节为25kVA/25kV/1A/100H，使用电抗器串并联能满足上述被试品的试验要求。试验时设备使用关系列表设备组合被试品对象电抗器25kVA/25kV三节激励变压器输出端选择10kV/300mm²，长度1.5km电缆使用电抗器三节并联1.5kV35kV31500kVA主变的交流耐压试验，电容量≤0.01uF使用电抗器三节串联及补偿电容器6kV35kV/300mm²，长度0.4km使用电抗器三节串联3kV六、系统配置及其参数：1、激励变压器JLB-6kVA/1.5/3/6kV/0.4kV1台额定容量：6kVA；输入电压：0-400V，单相；输出电压：1.5/3/6kV结构：干式；重量：约48kg；尺寸：450*330*4302、变频电源DAXZ-F-6kW/220/380V1台额定输出容量：6kW工作电源：220/380±10%V（单/三相），工频输出电压：0--400V，单相，额定输入电流：15A额定输出电流：15A电压分辨率：0.01kV电压测量精度：1.5%频率调节范围：30--300Hz频率调节分辨率：≤0.1Hz频率稳定度：0.1%运行时间：额定容量下连续60min，额定容量下连续运行60min元器件最高温度≤65K;噪声水平：≤50dB可实现以下功能：1）变频电源的放置为纵向和横向，特别适合现场操作及观察；2）内外部具备特殊减震橡胶支撑脚和保护铝箱，可有效减缓运输中的颠簸震动和吊装时的冲击。保证了变频电源的长期稳定性和可靠性；3）参数显示：触摸或外接鼠标大屏幕液晶界面显示系统可显示谐振电压(即试验前设置的目标电压)、试验频率、测量频率、低压电压、低压电流、耐压时间、过压保护、过流保护、闪络保护、阶段升压及阶段计时、操作模式切换、电容，电感，频率互换计算、参数查询等,还可显示频率曲线、电压曲线等可直观地判断当次试验谐振频率准确及稳定性；4）参数设置：大屏幕触摸液晶彩屏和外接鼠标直接完成各种参数的设置，可对起始频率、终止频率、起始电压、阶段升压和计时、测量分压器变比、激励变变比、过压保护、过流保护、闪络保护、试验模式、电容电感频率互换计算、参数设置提示以及帮助等参数进行设置或选择；5）试验模式：触摸屏和外接鼠标操作，有全自动、半自动、手动三种运行状态。具备升压、调谐（含手动、自动）、分段加压和计时、运行状态、模式切换、故障提示、电容电感频率互换计算功能等；6）保护功能及其信息提示：具备高压过压保护、低压过流、过流保护，以及失谐保护、零位、闪络保护、紧急停机、欠压保护等多重保护功能；7）数据存储功能：试验结果保存（手动保存）、打印、上传、回查等①试验结果：手动或自动试验完毕后，在试验结果界面中可显示出试验时的详细参数，当试验发生中断时，可提示中断状态。可将参数保存在存储器中，该存储器为非易失存储器，可保存50次试验记录；②数据查询：可将...
