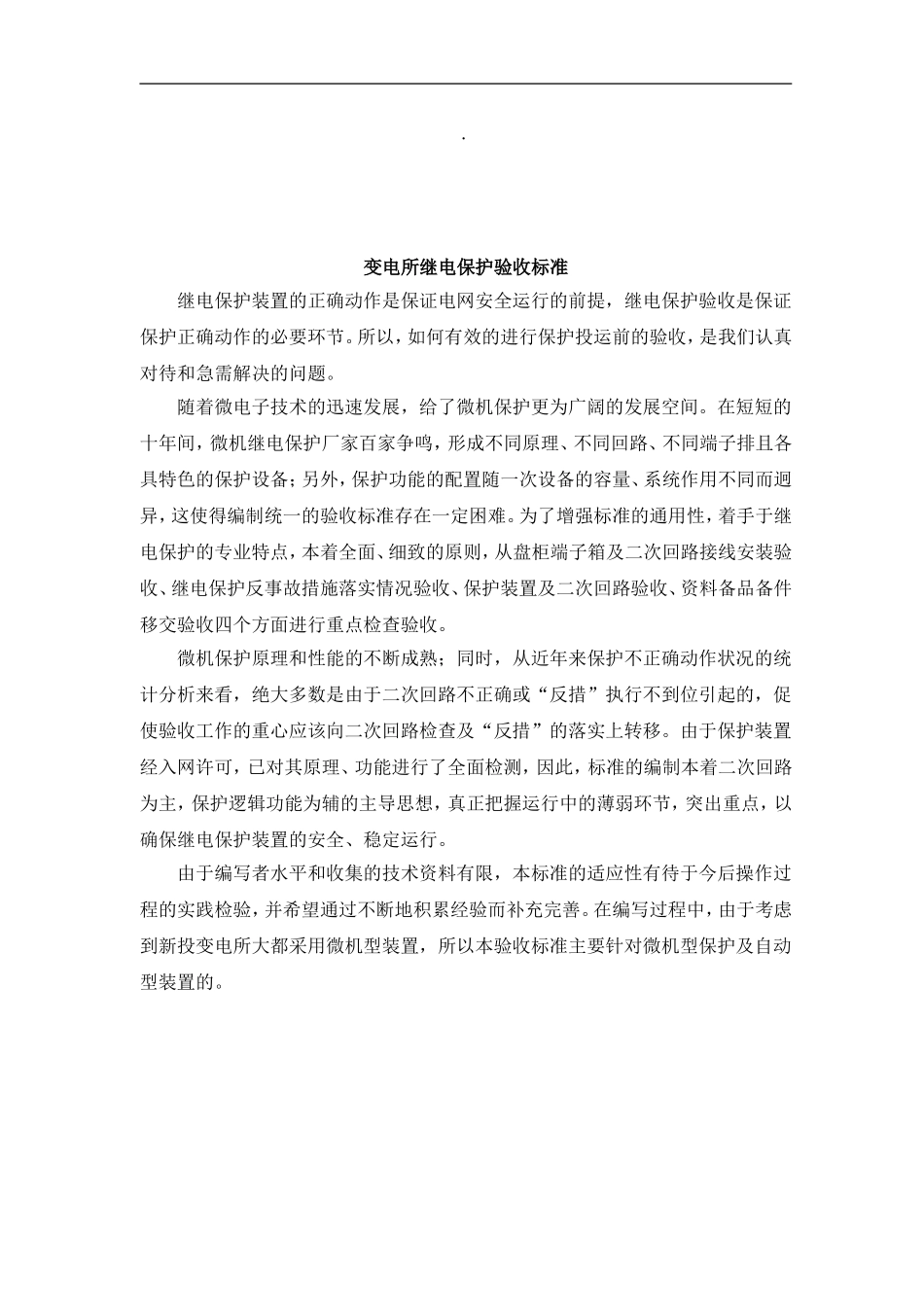

.变电所继电保护验收标准继电保护装置的正确动作是保证电网安全运行的前提，继电保护验收是保证保护正确动作的必要环节。所以，如何有效的进行保护投运前的验收，是我们认真对待和急需解决的问题。随着微电子技术的迅速发展，给了微机保护更为广阔的发展空间。在短短的十年间，微机继电保护厂家百家争鸣，形成不同原理、不同回路、不同端子排且各具特色的保护设备；另外，保护功能的配置随一次设备的容量、系统作用不同而迥异，这使得编制统一的验收标准存在一定困难。为了增强标准的通用性，着手于继电保护的专业特点，本着全面、细致的原则，从盘柜端子箱及二次回路接线安装验收、继电保护反事故措施落实情况验收、保护装置及二次回路验收、资料备品备件移交验收四个方面进行重点检查验收。微机保护原理和性能的不断成熟；同时，从近年来保护不正确动作状况的统计分析来看，绝大多数是由于二次回路不正确或“反措”执行不到位引起的，促使验收工作的重心应该向二次回路检查及“反措”的落实上转移。由于保护装置经入网许可，已对其原理、功能进行了全面检测，因此，标准的编制本着二次回路为主，保护逻辑功能为辅的主导思想，真正把握运行中的薄弱环节，突出重点，以确保继电保护装置的安全、稳定运行。由于编写者水平和收集的技术资料有限，本标准的适应性有待于今后操作过程的实践检验，并希望通过不断地积累经验而补充完善。在编写过程中，由于考虑到新投变电所大都采用微机型装置，所以本验收标准主要针对微机型保护及自动型装置的。青海电网变电所继电保护验收标准（讨论稿）1总则1.1为了规范青海电网新建、改造及扩建变电所的继电保护验收工作，检验施工安装质量，确保工程顺利投运和设备安全运行，特制定本验收标准。1.2编制过程中所依据的相关标准为现行有效标准，标准如有变更，相应条款以新标准执行。1.3继电保护验收是保护管理的重要环节，其目的是及时发现问题，消除隐患，保证设备的正常投运和安全运行。1.4继电保护验收应设立验收工作小组，对验收项目实施签字认可制度。1.5鉴于专业特点性质，为确保验收工作全面、顺利，应在验收前3-5天时间，提供有关图纸、资料。1.6验收工作开始前，试验人员应向验收人员交代设计及其它有关变更事项，为验收人员提供全部试验数据。1.7参加验收人员应从事本专业五年以上，具有一定的实践工作经验。1.8本标准（讨论稿）起草单位：青海电力试验研究所。2适用范围2.1本标准适用于青海电网新建、改造和扩建变电所投运前的继电保护验收工作。2.2本标准涉及设备范围：保护用设备及其相关的二次回路。3标准依据《火力发电厂、变电所二次接线设计技术规定》《继电保护及安全自动装置检验条例》《电力系统继电保护及安全自动装置反事故措施要点》《电气装置安装工程盘、柜及二次回路接线施工及验收规范》GB50171-92《继电保护和安全自动装置技术规范》GB14285-93《静态继电保护和安全自动装置通用技术条件》DL478-92《电力系统继电保护规定汇编》（第二版）微机保护装置技术、使用说明书及调试大纲4验收细则第2页共19页青海电网变电所继电保护验收标准（讨论稿）4.1盘柜、端子箱及二次回路接线安装验收验收部位变电所名称检查项目序号检查内容检查结论1.盘柜本体安装1盘、柜的正面及背面各电器、端子排等应标明编号、名称、用途及操作位置，其标明的字迹应清晰、工整，且不宜脱色。端子排最好有色标。2盘、柜上的小母线应采用直径不小于6mm的铜棒或铜管，小母线两侧应有标明其代号或名称的绝缘标志牌，字迹应清晰、工整，且不宜退色。3切换压板应接触良好，相邻压板间应有足够安全距离，切换时不应碰及相邻的压板。压板最好有色标。4安装调试完毕后，建筑物中的预留孔洞及电缆管口，应做好封堵。5熔断器的熔体规格、自动开关的整定值应符合设计要求；空气开关标识与实际用途一致。直流回路要用直流空开。6盘上装有装置性设备或其它有接地要求的电器，其外壳应可靠接地。7变压器本体保护应加强防雨、防震措施。压力释放阀信号线电缆应有防护措施。验收人员验收日期验收部位变电所名称第3页共19页青海电网变电所继电保护验...
