哈尔滨某住宅小区电气工程施工组织设计-secretVIP免费

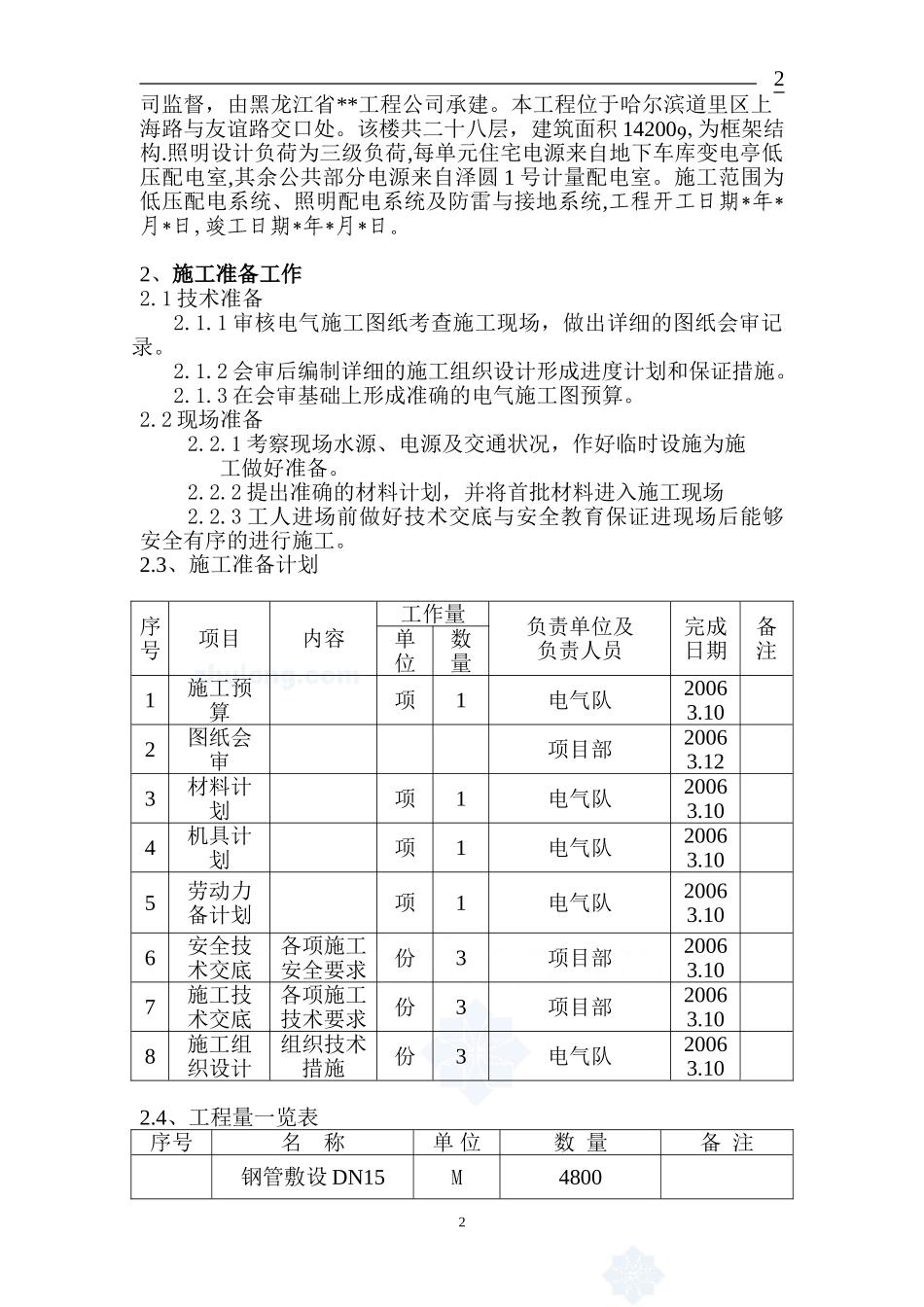

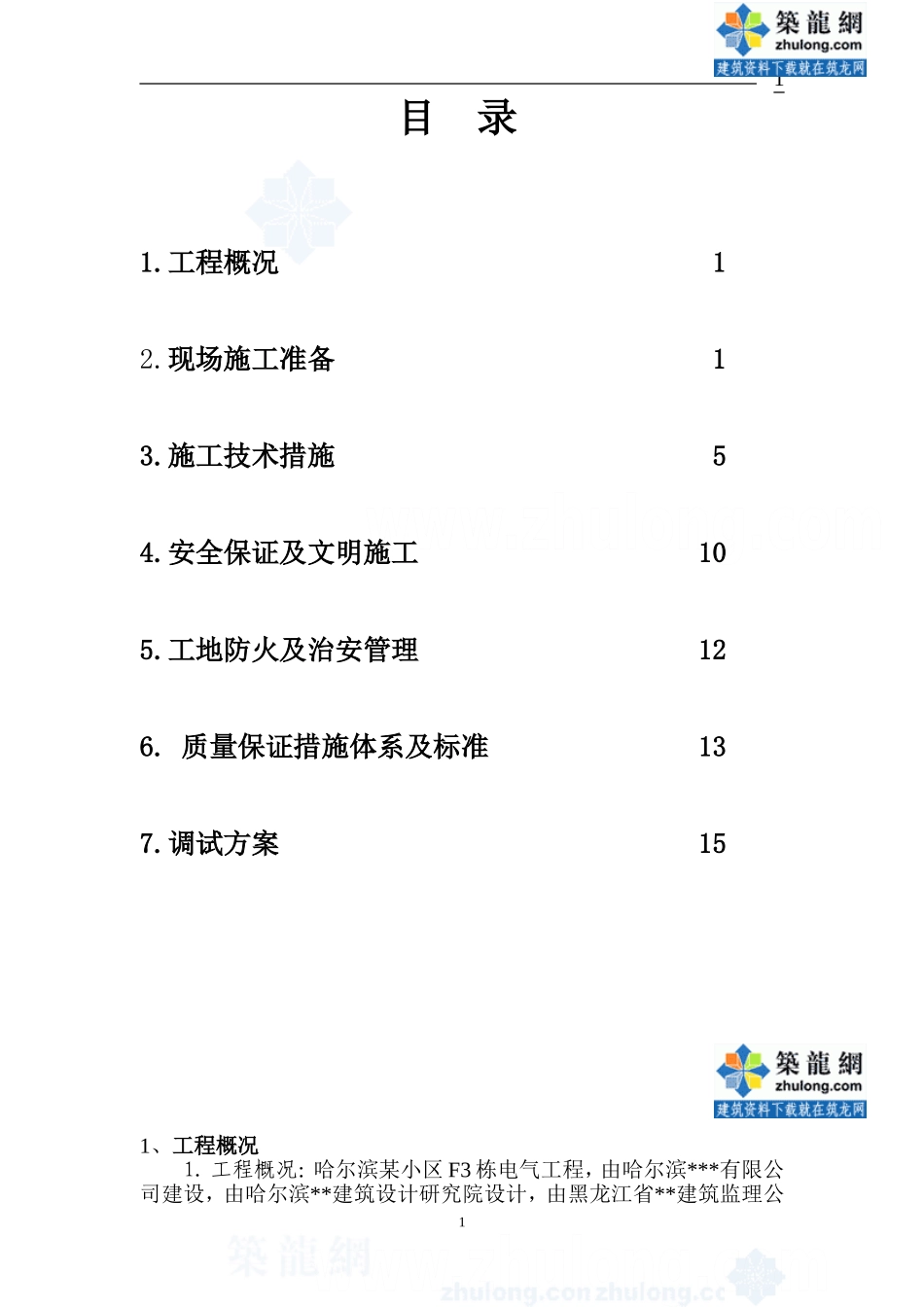

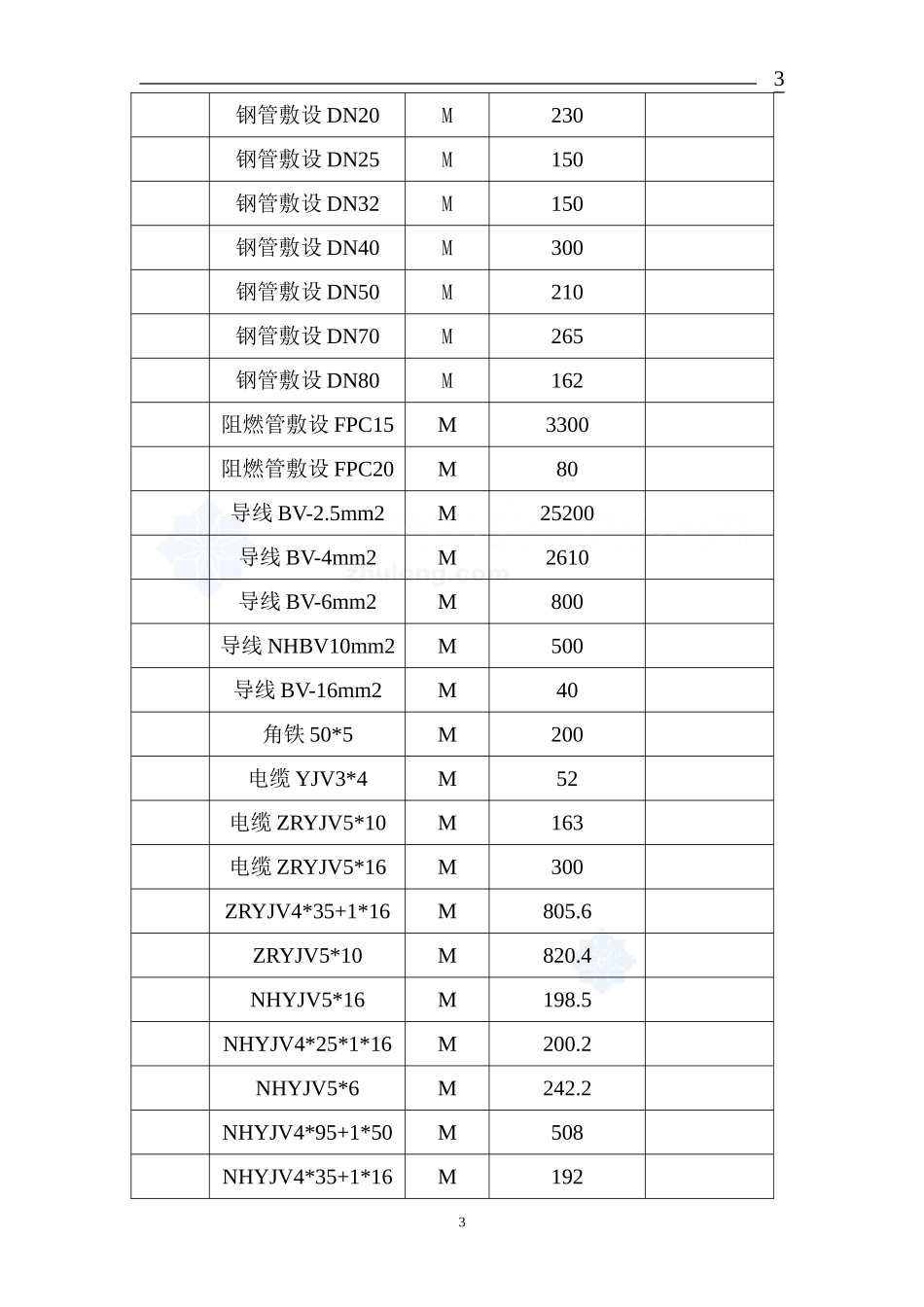

目录1.工程概况12.现场施工准备13.施工技术措施54.安全保证及文明施工105.工地防火及治安管理126.质量保证措施体系及标准137.调试方案151、工程概况1．工程概况：哈尔滨某小区F3栋电气工程，由哈尔滨***有限公司建设，由哈尔滨**建筑设计研究院设计，由黑龙江省**建筑监理公11司监督，由黑龙江省**工程公司承建。本工程位于哈尔滨道里区上海路与友谊路交口处。该楼共二十八层，建筑面积14200,为框架结构.照明设计负荷为三级负荷,每单元住宅电源来自地下车库变电亭低压配电室,其余公共部分电源来自泽圆1号计量配电室。施工范围为低压配电系统、照明配电系统及防雷与接地系统,工程开工日期*年*月*日,竣工日期*年*月*日。2、施工准备工作2.1技术准备2.1.1审核电气施工图纸考查施工现场，做出详细的图纸会审记录。2.1.2会审后编制详细的施工组织设计形成进度计划和保证措施。2.1.3在会审基础上形成准确的电气施工图预算。2.2现场准备2.2.1考察现场水源、电源及交通状况，作好临时设施为施工做好准备。2.2.2提出准确的材料计划，并将首批材料进入施工现场2.2.3工人进场前做好技术交底与安全教育保证进现场后能够安全有序的进行施工。2.3、施工准备计划序号项目内容工作量负责单位及负责人员完成日期备注单位数量1施工预算项1电气队20063.102图纸会审项目部20063.123材料计划项1电气队20063.104机具计划项1电气队20063.105劳动力备计划项1电气队20063.106安全技术交底各项施工安全要求份3项目部20063.107施工技术交底各项施工技术要求份3项目部20063.108施工组织设计组织技术措施份3电气队20063.102.4、工程量一览表序号名称单位数量备注钢管敷设DN15M480022钢管敷设DN20M230钢管敷设DN25M150钢管敷设DN32M150钢管敷设DN40M300钢管敷设DN50M210钢管敷设DN70M265钢管敷设DN80M162阻燃管敷设FPC15M3300阻燃管敷设FPC20M80导线BV-2.5mm2M25200导线BV-4mm2M2610导线BV-6mm2M800导线NHBV10mm2M500导线BV-16mm2M40角铁50*5M200电缆YJV3*4M52电缆ZRYJV5*10M163电缆ZRYJV5*16M300ZRYJV4*35+1*16M805.6ZRYJV5*10M820.4NHYJV5*16M198.5NHYJV4*25*1*16M200.2NHYJV5*6M242.2NHYJV4*95+1*50M508NHYJV4*35+1*16M19233灯具安装套724开关、插座安装套180配电箱安装台622.5项目组织机构2.6施工计划本施工计划根据现场实际情况随时调整。3.电气工程施工方案及方法：3.1熟悉施工图纸，作好工艺流程，搞好图纸会审。特别应该注意与土建、装修、水暖、消防等专业的交叉避让3.2按照施工图纸的要求配合土建进行砼内线管预埋，及箱、盒预留孔洞。阻燃管采用套管粘接。3.3依据甲方的要求，按施工图纸作好人工、材料、机具、设备计划，并向有关厂家提出定货加工的要求，同时依据工程进度编好施工进度计划，安排好材料进场。3.4对施工人员作好技术、安全质量的交底。3.5组织好材料及时到场，并对所有进场的材料认真检查，使进场材料必须有合格证，必须符合国家标准，否则禁止入场使用。3.6从进场施工开始，一切均按照国家施工规范的要求进行。要把本工程的高标准施工从进场头一天抓起，贯穿到整个工程。3.6本工程属超高型建筑，在施工时要作好高层施工交底工作。确保施工的安全。4、工期保证措施：为确保工程安全优质提前完成，在施工中，各道工序衔接必须紧凑合理，防止出现窝工现象，积极配合土建施工进度，做好管路敷设及箱盒安装，并根据现场实际情况，组织好施工和立体交叉作业。5、施工管理措施5.1选择素质高，作风好的施工班组，保证工程的工期和质量。44项目经理工长预算员师质检员技术员保管员材料员安全员5.2加强材料供应，避免由于设备，材料的采购、规格、质量运输等因素影响工期。5.3组织多个专业和班组同时插入施工，为避免施工矛盾和作业面矛盾，应采取小区域、小工序、多流水的措施进行组织施工。5.4由机电人员和土建人员组成计划协调组，根据施工合理程序编制土建与电气的月、周、日综合进度计划，逐一落实施工计划和进度安装，对机械设备，场地制订协调指令计划，限制使用范围，时间并严格执行，使各专业协调开展工作。5.5采用网络计划进行工程计划管理，严格计划的统计，及时发现和纠正计划的偏...
