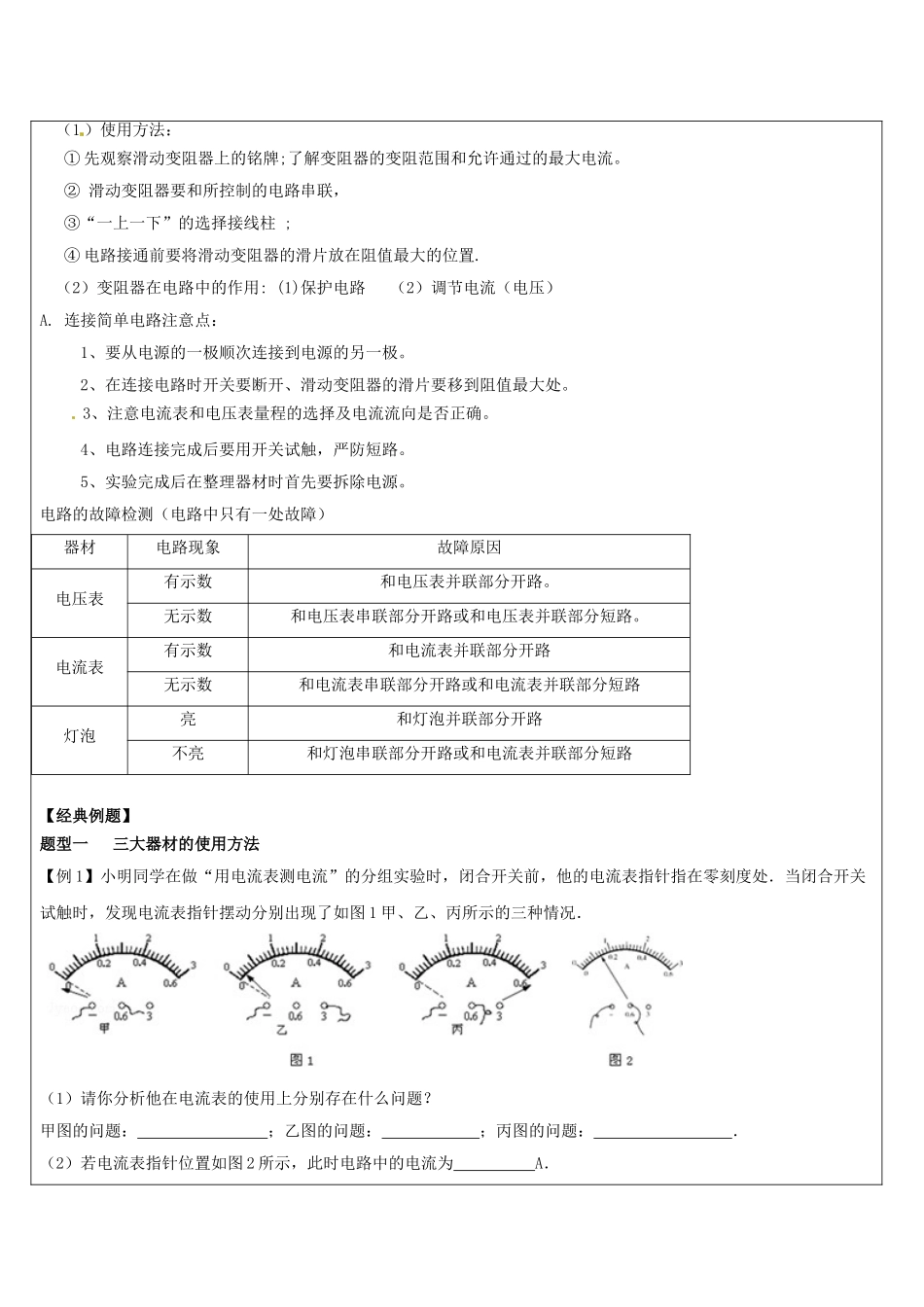

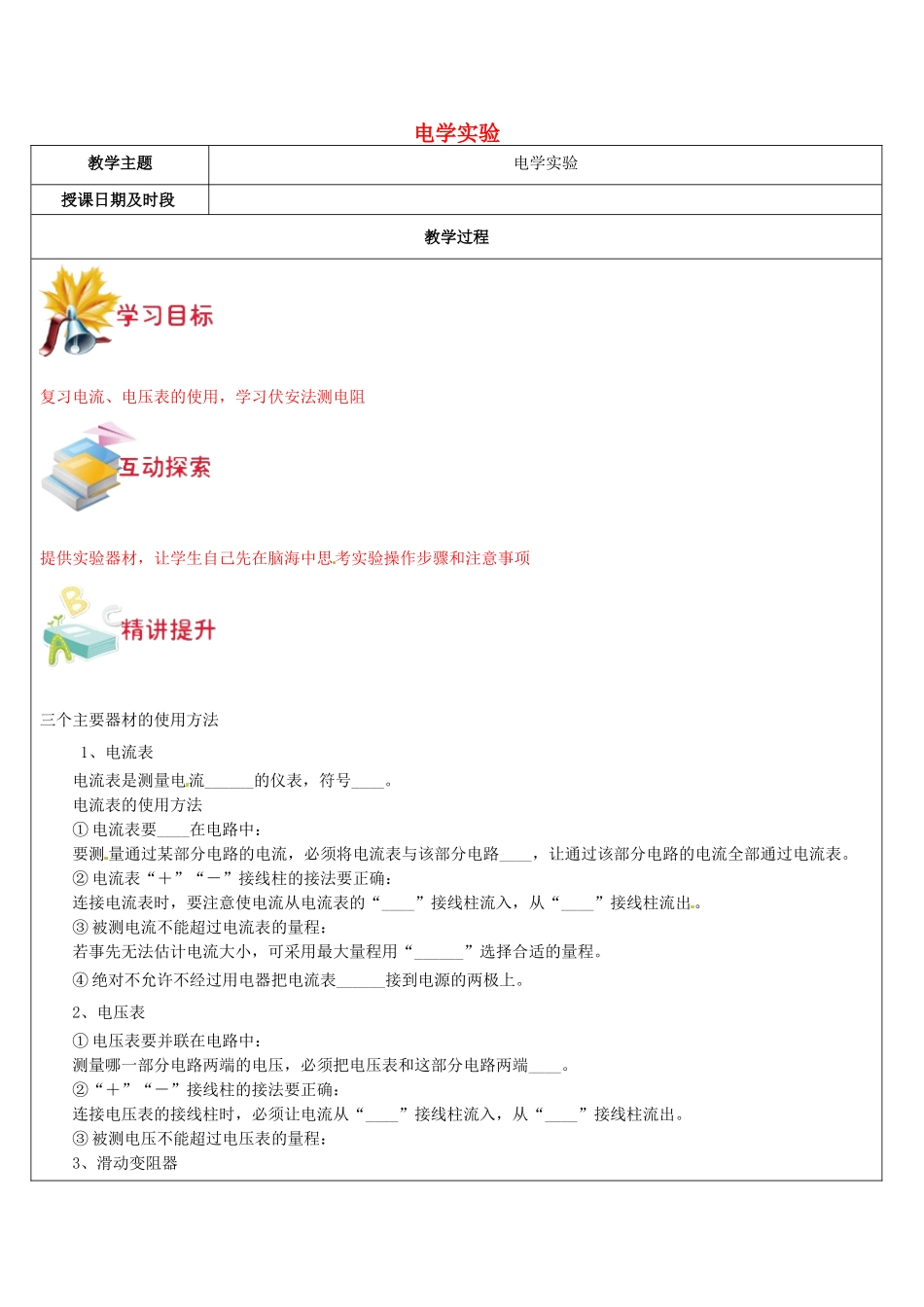

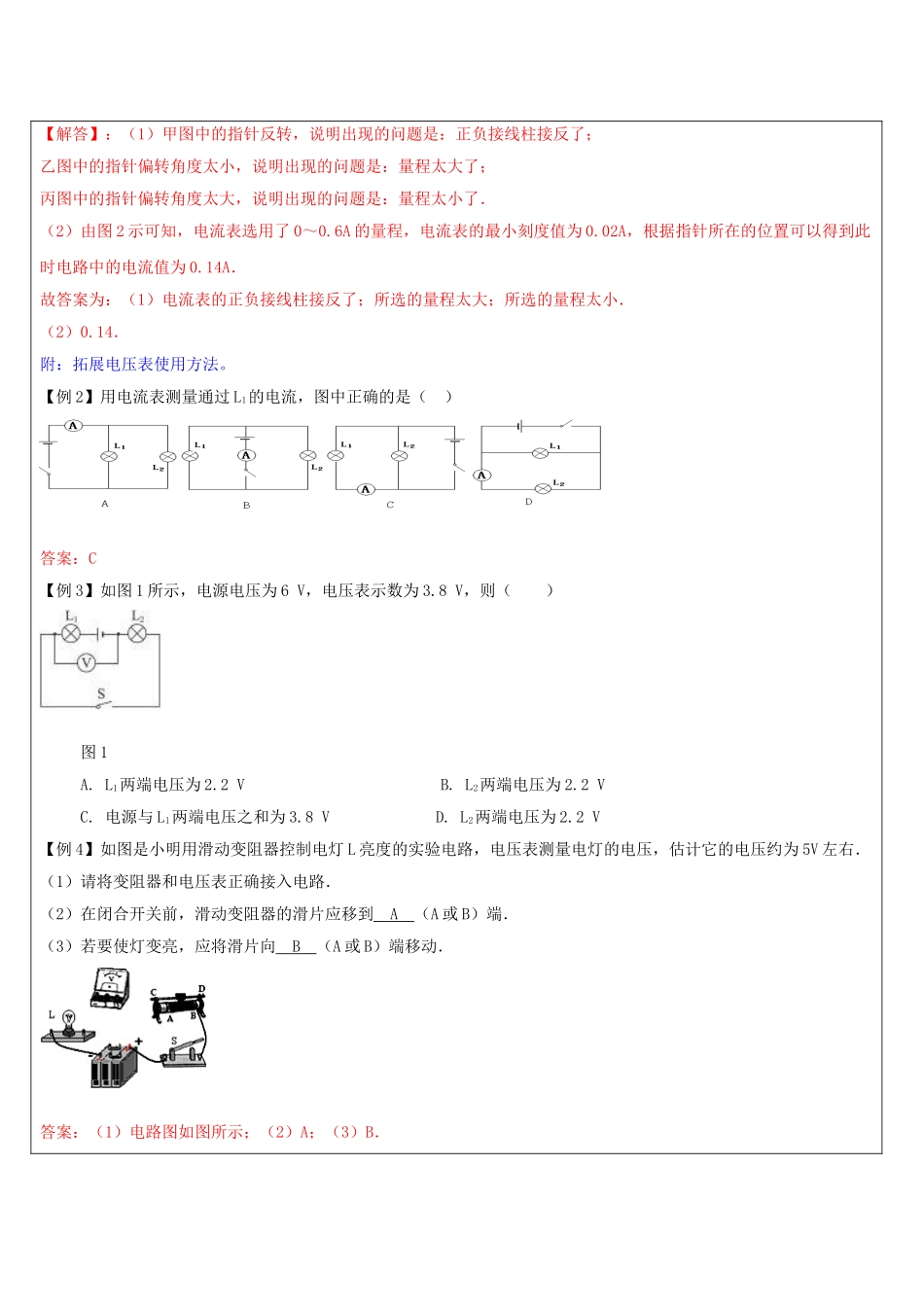

电学实验教学主题电学实验授课日期及时段教学过程复习电流、电压表的使用，学习伏安法测电阻提供实验器材，让学生自己先在脑海中思考实验操作步骤和注意事项三个主要器材的使用方法1、电流表电流表是测量电流______的仪表，符号____。电流表的使用方法①电流表要____在电路中：要测量通过某部分电路的电流，必须将电流表与该部分电路____，让通过该部分电路的电流全部通过电流表。②电流表“＋”“－”接线柱的接法要正确：连接电流表时，要注意使电流从电流表的“____”接线柱流入，从“____”接线柱流出。③被测电流不能超过电流表的量程：若事先无法估计电流大小，可采用最大量程用“______”选择合适的量程。④绝对不允许不经过用电器把电流表______接到电源的两极上。2、电压表①电压表要并联在电路中：测量哪一部分电路两端的电压，必须把电压表和这部分电路两端____。②“＋”“－”接线柱的接法要正确：连接电压表的接线柱时，必须让电流从“____”接线柱流入，从“____”接线柱流出。③被测电压不能超过电压表的量程：3、滑动变阻器（1）使用方法：①先观察滑动变阻器上的铭牌;了解变阻器的变阻范围和允许通过的最大电流。②滑动变阻器要和所控制的电路串联，③“一上一下”的选择接线柱;④电路接通前要将滑动变阻器的滑片放在阻值最大的位置.（2）变阻器在电路中的作用:(1)保护电路（2）调节电流（电压）A.连接简单电路注意点：1、要从电源的一极顺次连接到电源的另一极。2、在连接电路时开关要断开、滑动变阻器的滑片要移到阻值最大处。3、注意电流表和电压表量程的选择及电流流向是否正确。4、电路连接完成后要用开关试触，严防短路。5、实验完成后在整理器材时首先要拆除电源。电路的故障检测（电路中只有一处故障）器材电路现象故障原因电压表有示数和电压表并联部分开路。无示数和电压表串联部分开路或和电压表并联部分短路。电流表有示数和电流表并联部分开路无示数和电流表串联部分开路或和电流表并联部分短路灯泡亮和灯泡并联部分开路不亮和灯泡串联部分开路或和电流表并联部分短路【经典例题】题型一三大器材的使用方法【例1】小明同学在做“用电流表测电流”的分组实验时，闭合开关前，他的电流表指针指在零刻度处．当闭合开关试触时，发现电流表指针摆动分别出现了如图1甲、乙、丙所示的三种情况．（1）请你分析他在电流表的使用上分别存在什么问题？甲图的问题：；乙图的问题：；丙图的问题：．（2）若电流表指针位置如图2所示，此时电路中的电流为A．【解答】：（1）甲图中的指针反转，说明出现的问题是：正负接线柱接反了；乙图中的指针偏转角度太小，说明出现的问题是：量程太大了；丙图中的指针偏转角度太大，说明出现的问题是：量程太小了．（2）由图2示可知，电流表选用了0～0.6A的量程，电流表的最小刻度值为0.02A，根据指针所在的位置可以得到此时电路中的电流值为0.14A．故答案为：（1）电流表的正负接线柱接反了；所选的量程太大；所选的量程太小．（2）0.14．附：拓展电压表使用方法。【例2】用电流表测量通过L1的电流，图中正确的是（）答案：C【例3】如图1所示，电源电压为6V，电压表示数为3.8V，则（）图1A.L1两端电压为2.2VB.L2两端电压为2.2VC.电源与L1两端电压之和为3.8VD.L2两端电压为2.2V【例4】如图是小明用滑动变阻器控制电灯L亮度的实验电路，电压表测量电灯的电压，估计它的电压约为5V左右．（1）请将变阻器和电压表正确接入电路．（2）在闭合开关前，滑动变阻器的滑片应移到A（A或B）端．（3）若要使灯变亮，应将滑片向B（A或B）端移动．答案：（1）电路图如图所示；（2）A；（3）B．题型二电路故障及检测【例5】如下图所示，闭合开关S,电路将是路（选填“开”、“短”或“通”），要使电路中的两灯串联，则应拆除导线【答案】短bc【例6】如图所示电路中，闭合电键后，发现灯泡L1、L2都不亮，用电压表进行电路故障检测，测试结果如右表所示，则可以判断电路中的故障是（）测试点a、ca、bb、c电压表示数有示数无示数有示数A．L1短路B．L2短路C．L1断路D．L2断路【答案】D【例7】小华在探究“怎样用变阻器改变灯泡的亮度”时，连接的...
