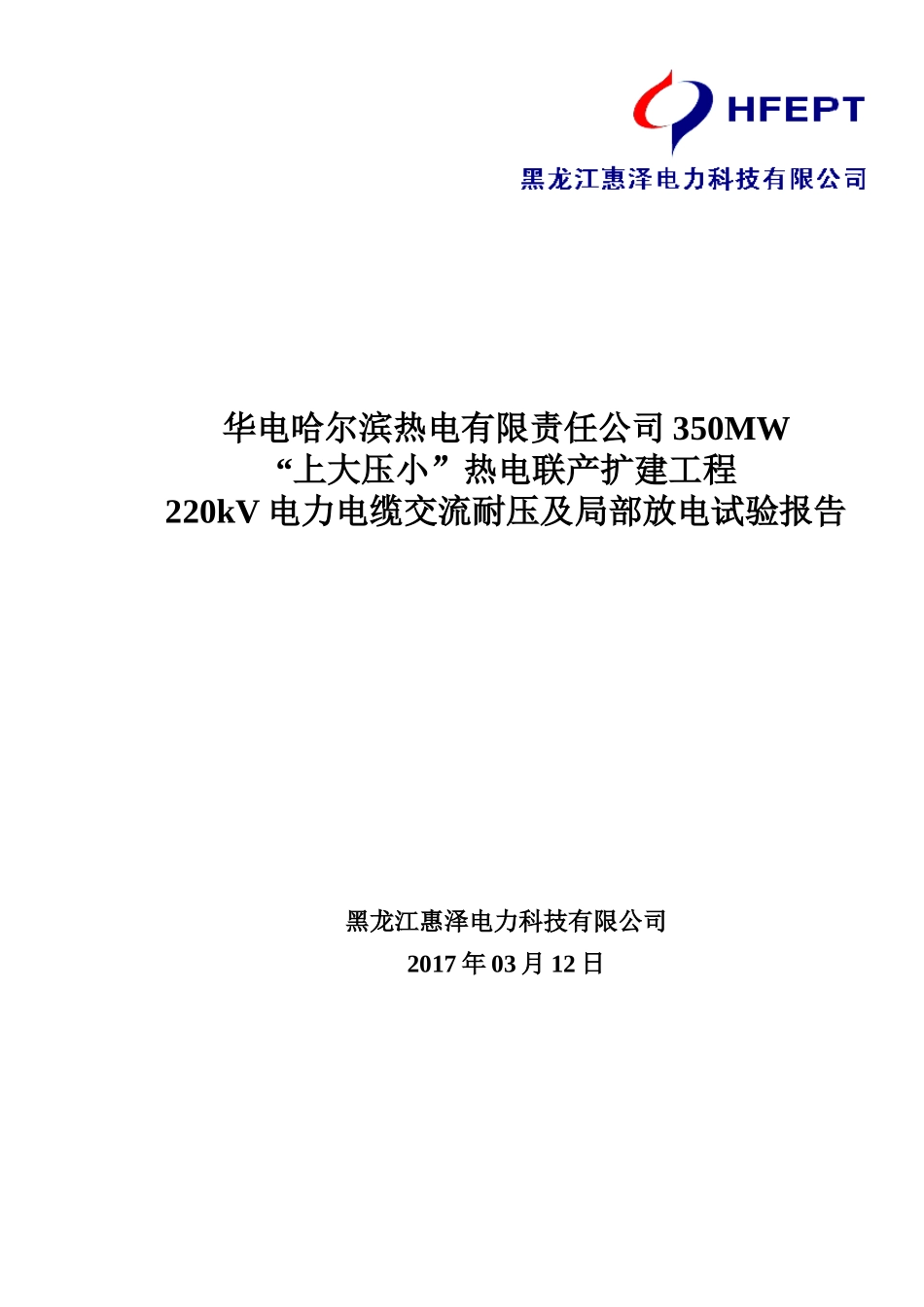

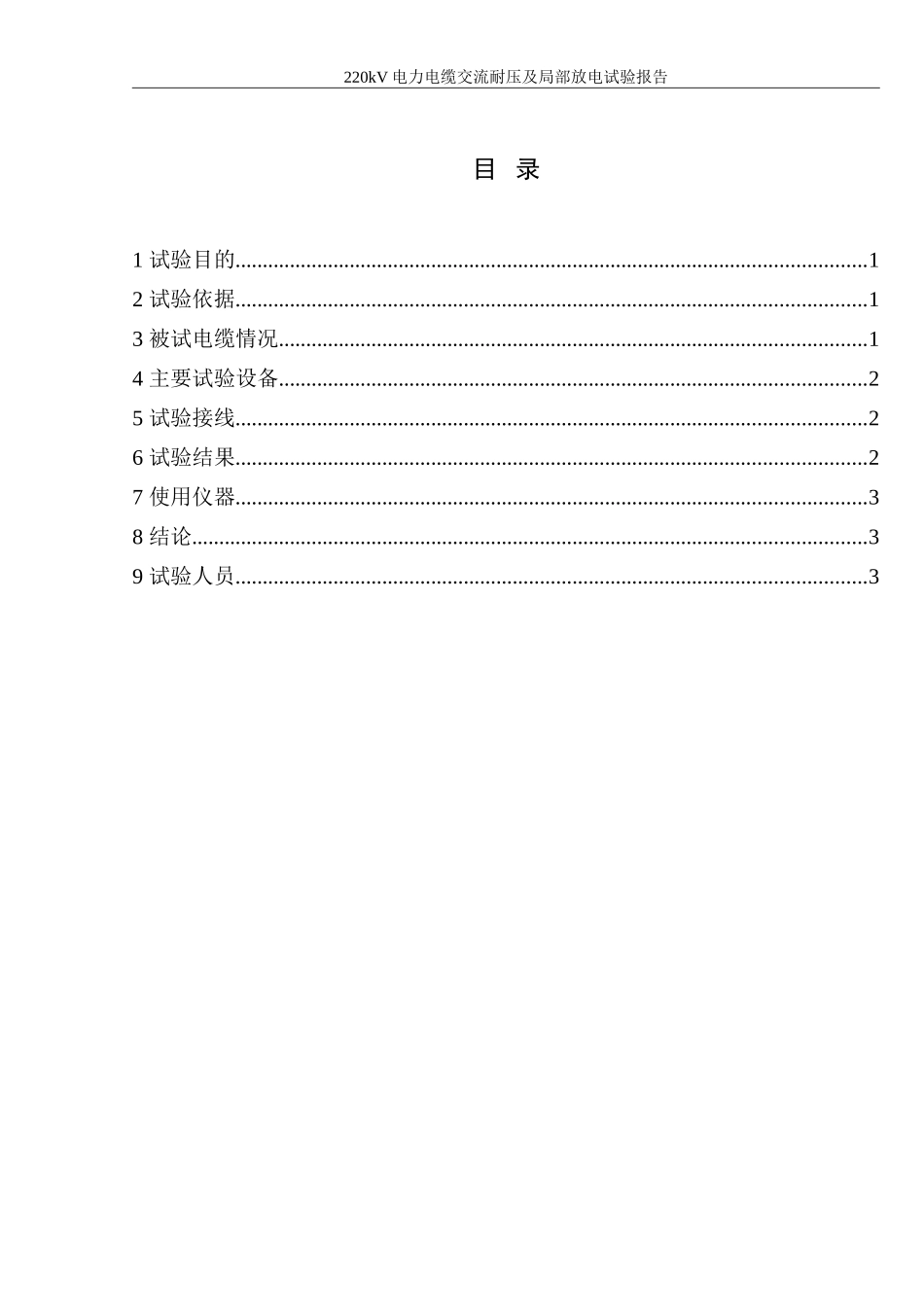

华电哈尔滨热电有限责任公司350MW“上大压小”热电联产扩建工程220kV电力电缆交流耐压及局部放电试验报告黑龙江惠泽电力科技有限公司2017年03月12日批准:审核:初审:编写:220kV电力电缆交流耐压及局部放电试验报告目录1试验目的....................................................................................................................12试验依据....................................................................................................................13被试电缆情况............................................................................................................14主要试验设备............................................................................................................25试验接线....................................................................................................................26试验结果....................................................................................................................27使用仪器....................................................................................................................38结论............................................................................................................................39试验人员....................................................................................................................3220kV电力电缆交流耐压及局部放电试验报告220kV电力电缆交流耐压及局部放电试验报告1试验目的华电哈尔滨热电有限责任公司220kV电力电缆由特变电工山东鲁能泰山电缆有限公司制造,2017年3月12日,黑龙江惠泽电力科技有限公司受华电哈尔滨热电有限责任公司委托,对其进行绝缘电阻、交流耐压和局部放电测量。交流耐压试验是检验电气设备绝缘强度最直接的方法,它对于判断电气设备能否投入运行具有决定性的意义,也是保证电气设备绝缘水平、避免发生绝缘事故的重要手段。通过对电力电缆(以下简称“电缆”)进行交流耐压试验,可以检查电缆的绝缘强度是否满足相关规程之规定,同时也检查了电缆在生产和安装过程中是否存在薄弱环节和其它隐患。考虑到电缆局部放电现场测试技术的快速发展,以及应用单位的成功实践经验,局部放电测量试验可以诊断电缆在运输及安装过程中造成的绝缘缺陷,对于66kV及以上橡塑绝缘电力电缆线路在条件具备时应进行现场局部放电试验,并且对其在长期工作电压下安全可靠地运行具有重要作用。2试验依据2.1《电气装置安装工程电气设备交接试验标准》(GB50150-2016);2.2《高压电气设备试验方法》;2.3《电业安全工作规程》(发电厂和变电所电气部分);2.4《电力建设安全工作规程第2部分:电力线路》DL5009.2-20132.5《电力工业技术监督标准汇编》电气绝缘分册;2.6《电力设备带电检测技术规范》;2.7电缆相关技术资料。3被试电缆情况3.1被试电缆敷设位置及试验时电缆两端状况被试电缆敷设位置:220kV户内GIS站#5机变3405开关出线至“上大压小”热电联产扩建工程启备变。电缆外观检查良好。被试电缆启备变端电缆套管安装完成。被试电缆220kV户内GIS站#5机变3405开关侧,3405开关断开位;Ⅰ甲刀闸、Ⅱ甲刀闸断开位;出口乙刀闸断开位;拉合3405J1接地刀闸;3405J2、J3接地刀闸断开位;避雷器断开。3.2被试电力电缆主要技术参数型号:ZRC-YJLW03-Z额定电压:127/220kV产品规格:3×800mm21220kV电力电缆交流耐压及局部放电试验报告长度:300m/相相数:3生产厂家:特变电工山东鲁能泰山电缆有限公司4主要试验设备序号名称单位准备数量备注1变频电源台12励磁变压器台13电容分压器个14电抗器个25局部放电测试仪及高频传感器套15试验接线220kV电缆交流耐压试验接线原理如图1所示。VF:变频电源T:励磁变压器L:电抗器C1,C2:分压电容CX:试品(电缆)图1电缆交流耐压试验接线图6试验结果6.1试验环境环境温度2℃、湿度65%、天气阴、...
