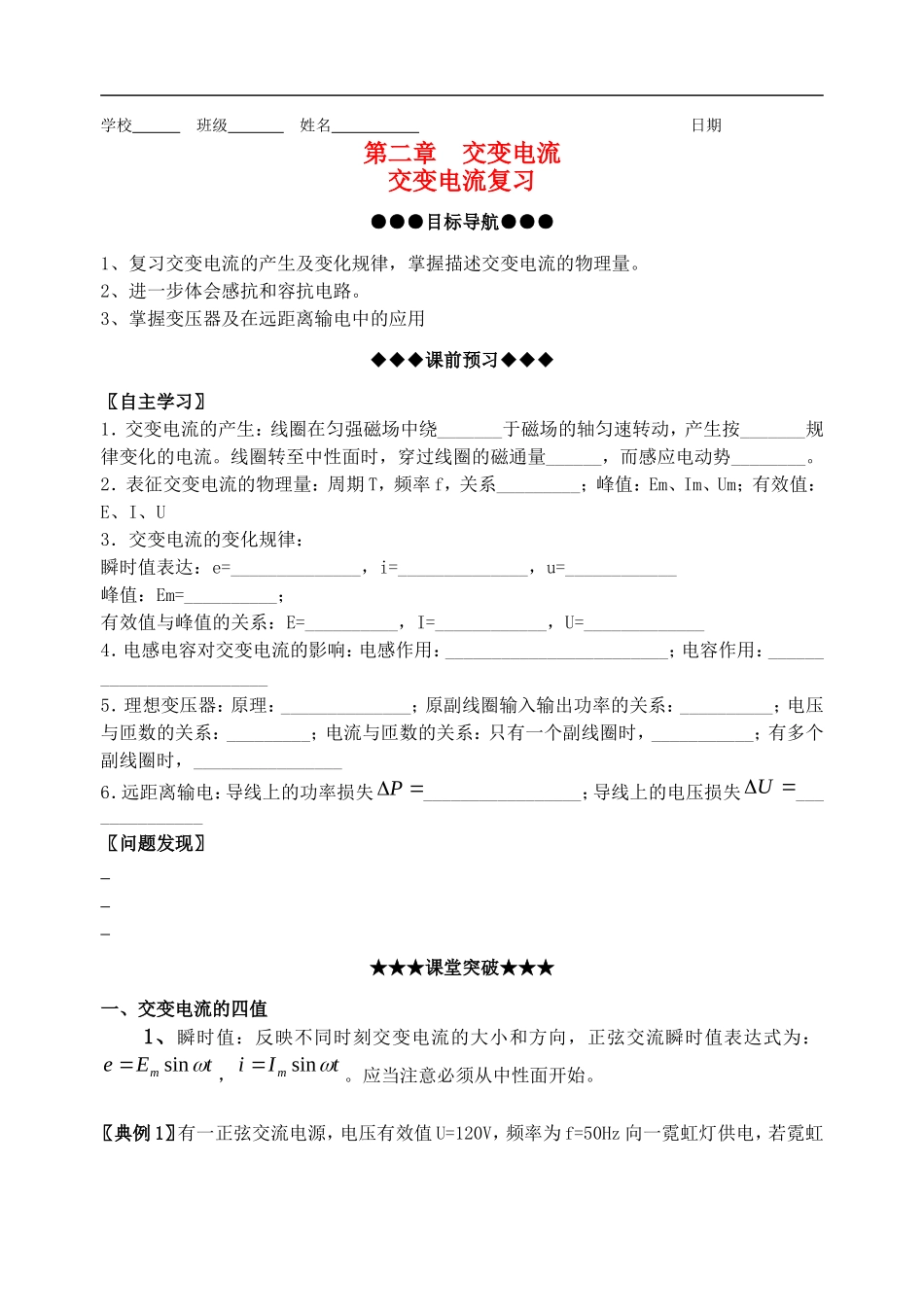

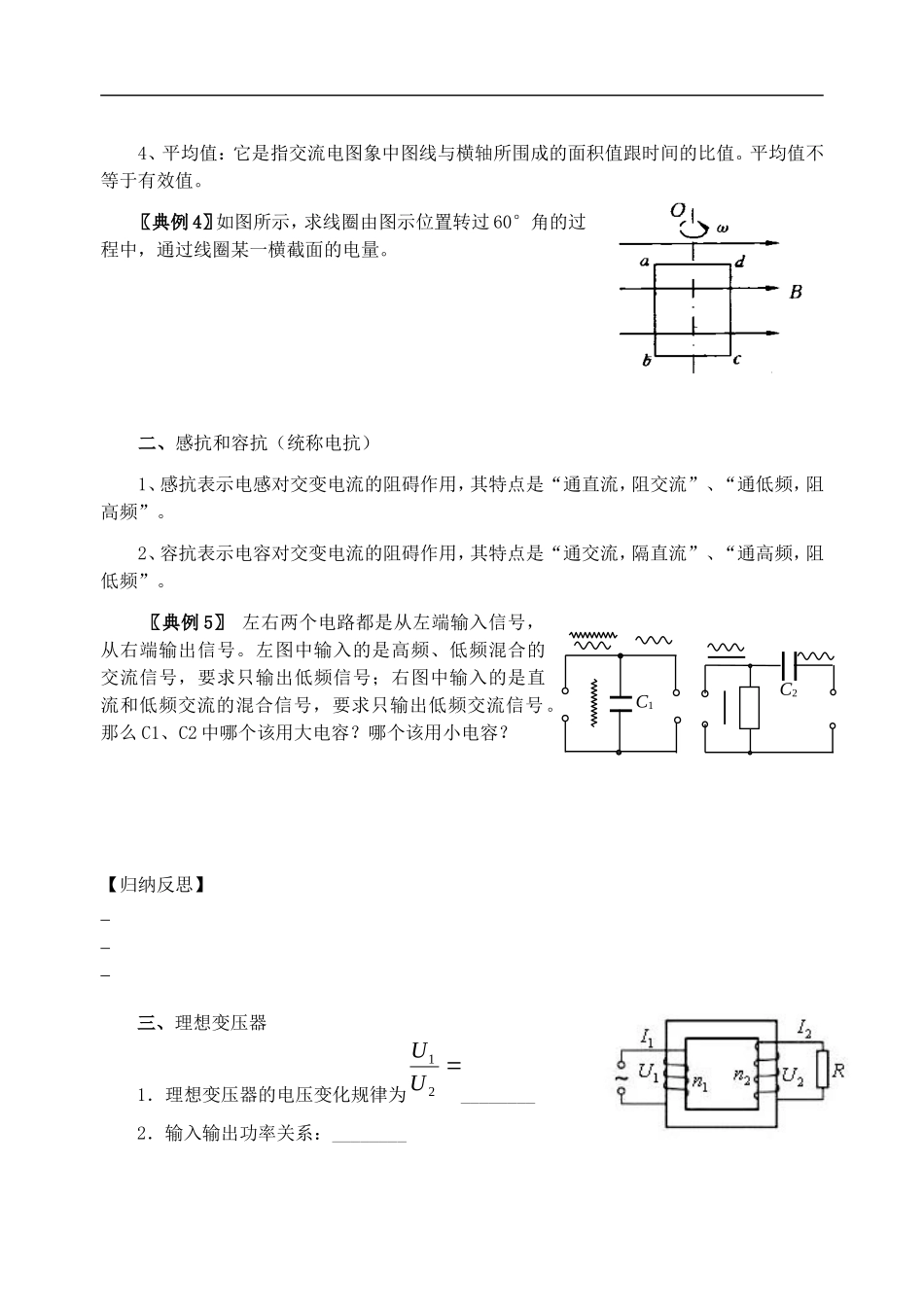

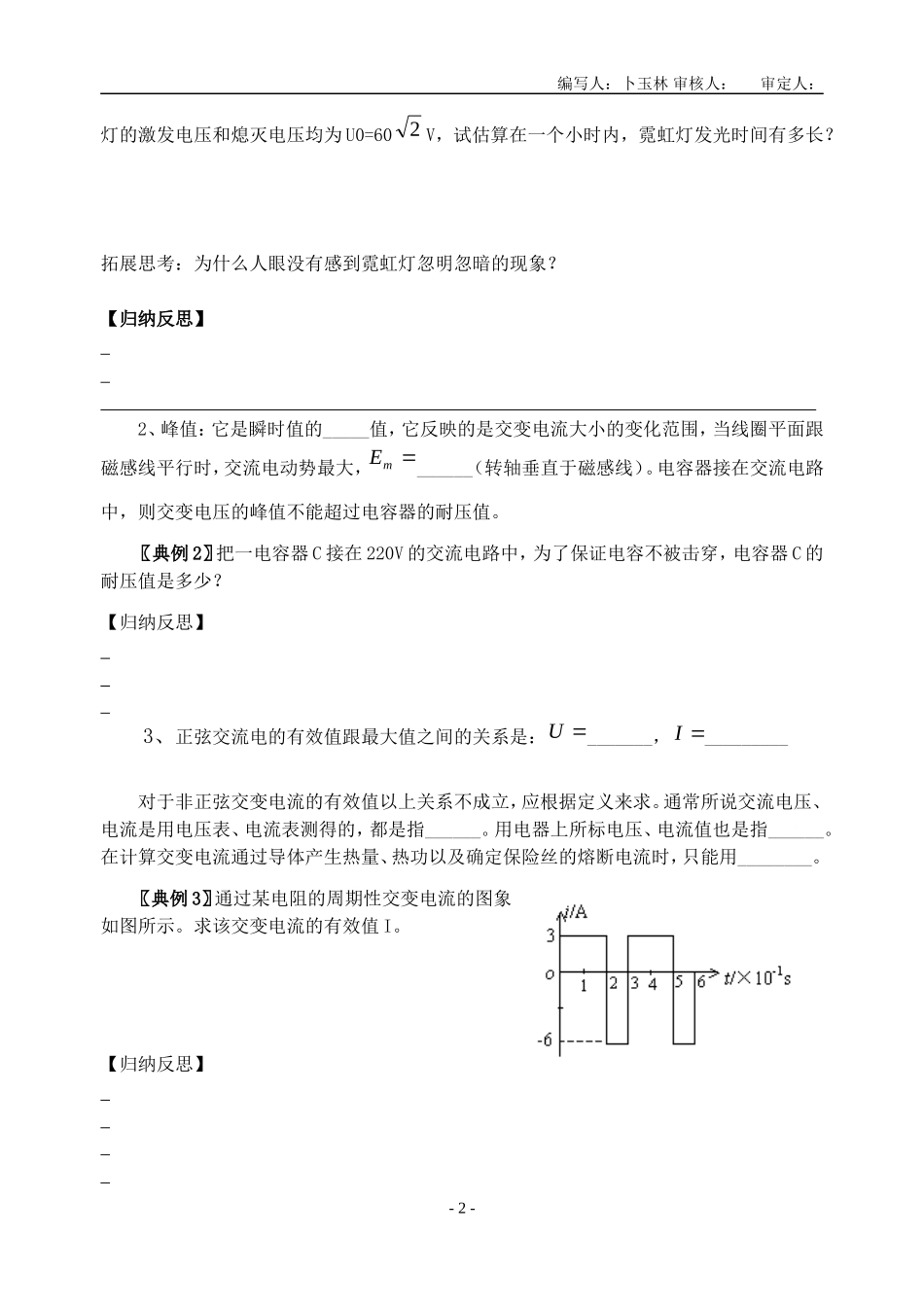

学校班级姓名日期第二章交变电流交变电流复习●●●目标导航●●●1、复习交变电流的产生及变化规律，掌握描述交变电流的物理量。2、进一步体会感抗和容抗电路。3、掌握变压器及在远距离输电中的应用◆◆◆课前预习◆◆◆〖自主学习〗1．交变电流的产生：线圈在匀强磁场中绕_______于磁场的轴匀速转动，产生按_______规律变化的电流。线圈转至中性面时，穿过线圈的磁通量______，而感应电动势________。2．表征交变电流的物理量：周期T，频率f，关系_________；峰值：Em、Im、Um；有效值：E、I、U3．交变电流的变化规律：瞬时值表达：e=______________，i=______________，u=____________峰值：Em=__________；有效值与峰值的关系：E=__________，I=____________，U=_____________4．电感电容对交变电流的影响：电感作用：________________________；电容作用：________________________5．理想变压器：原理：______________；原副线圈输入输出功率的关系：__________；电压与匝数的关系：_________；电流与匝数的关系：只有一个副线圈时，___________；有多个副线圈时，________________6．远距离输电：导线上的功率损失P_________________；导线上的电压损失U______________〖问题发现〗★★★课堂突破★★★一、交变电流的四值1、瞬时值：反映不同时刻交变电流的大小和方向，正弦交流瞬时值表达式为：tEemsin，tIimsin。应当注意必须从中性面开始。〖典例1〗有一正弦交流电源，电压有效值U=120V，频率为f=50Hz向一霓虹灯供电，若霓虹编写人：卜玉林审核人：审定人：灯的激发电压和熄灭电压均为U0=602V，试估算在一个小时内，霓虹灯发光时间有多长？拓展思考：为什么人眼没有感到霓虹灯忽明忽暗的现象？【归纳反思】2、峰值：它是瞬时值的_____值，它反映的是交变电流大小的变化范围，当线圈平面跟磁感线平行时，交流电动势最大，mE______（转轴垂直于磁感线）。电容器接在交流电路中，则交变电压的峰值不能超过电容器的耐压值。〖典例2〗把一电容器C接在220V的交流电路中，为了保证电容不被击穿，电容器C的耐压值是多少？【归纳反思】3、正弦交流电的有效值跟最大值之间的关系是：U_______，I_________对于非正弦交变电流的有效值以上关系不成立，应根据定义来求。通常所说交流电压、电流是用电压表、电流表测得的，都是指______。用电器上所标电压、电流值也是指______。在计算交变电流通过导体产生热量、热功以及确定保险丝的熔断电流时，只能用________。〖典例3〗通过某电阻的周期性交变电流的图象如图所示。求该交变电流的有效值I。【归纳反思】-2-4、平均值：它是指交流电图象中图线与横轴所围成的面积值跟时间的比值。平均值不等于有效值。〖典例4〗如图所示，求线圈由图示位置转过60°角的过程中，通过线圈某一横截面的电量。二、感抗和容抗（统称电抗）1、感抗表示电感对交变电流的阻碍作用，其特点是“通直流，阻交流”、“通低频，阻高频”。2、容抗表示电容对交变电流的阻碍作用，其特点是“通交流，隔直流”、“通高频，阻低频”。〖典例5〗左右两个电路都是从左端输入信号，从右端输出信号。左图中输入的是高频、低频混合的交流信号，要求只输出低频信号；右图中输入的是直流和低频交流的混合信号，要求只输出低频交流信号。那么C1、C2中哪个该用大电容？哪个该用小电容？【归纳反思】三、理想变压器1．理想变压器的电压变化规律为21UU________2．输入输出功率关系：________C1C2编写人：卜玉林审核人：审定人：3．只有一个副线圈的理想变压器的电流变化规律为21II__________4．变压器的输入功率由______功率决定。〖典例6〗理想变压器初级线圈和两个次级线圈的匝数分别为n1=1760匝、n2=288匝、n3=8000匝，电源电压为U1=220V。n2上连接的灯泡的实际功率为36W，测得初级线圈的电流为I1=0.3A，求通过n3的负载R的电流I3。【归纳反思】四、专题四远距离输电求输电线上的电流往往是这类问题的突破口。输电线上的功率损失和电压损失也是需要特别注意的。分析和计算时都必须用rIUrIPrrrr,2，而不能用rUPr21。〖典例7〗学校有一台应急...
